1160803 - OMP6241BI (OMP6241BI) Amica
Części zamienne do okapu Amica OMP6241BI o kodzie wyrobu 1160803 obejmują między innymi filtry, elementy dmuchawy, oświetlenie LED, sterowanie, klapki zwrotne i części obudowy. Przed zakupem ustal przyczynę słabego ciągu, hałasu lub braku reakcji urządzenia, a zgodność potwierdź również na podstawie 14-cyfrowego numeru fabrycznego.
Części do okapu Amica OMP6241BI 1160803
OMP6241BI jest okapem meblowym o szerokości 60 cm, wyposażonym w jeden silnik, trzy stopnie prędkości, przyciskowe sterowanie i oświetlenie LED. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni.
Tryb pracy ma znaczenie podczas diagnozy. W pochłaniaczu usuwanie zapachów zależy od filtrów węglowych. W wyciągu równie ważne są drożność przewodu, dopływ powietrza do pomieszczenia, klapki zwrotne i prawidłowe podłączenie do wentylacji.
Co sprawdzić przed zamówieniem części?
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, nasycone filtry węglowe, niedrożny lub zwężony przewód, zamknięte klapki, zablokowany wirnik | Zdejmij filtr przeciwtłuszczowy i oceń jego drożność. W trybie wyciągu sprawdź przewód oraz działanie klapek. Wyraźna poprawa po uchyleniu okna wskazuje raczej na niedostateczny nawiew niż na uszkodzenie silnika. |
| Silnik buczy, rusza z opóźnieniem lub zatrzymuje się | tłuszcz blokujący wirnik, tarcie o obudowę, zużycie silnika lub elementu rozruchowego | Przy odłączonym zasilaniu sprawdź, czy wirnik obraca się swobodnie i nie ociera. Swobodny ruch nie potwierdza jeszcze sprawności uzwojeń ani prawidłowego rozruchu pod obciążeniem. |
| Wszystkie biegi działają podobnie albo brakuje jednego biegu | zespół przycisków, połączenia, styki sterujące, obwody poszczególnych prędkości silnika | Najpierw wyklucz opory wirnika. Pomiar rezystancji odłączonych uzwojeń może wykazać przerwę, lecz wartości nie są uniwersalne i trzeba je odnosić do schematu oraz konkretnego silnika. |
| Wentylator nie działa, ale świeci LED | przyciski sterowania, przewody, silnik, element rozruchowy | Brak pracy silnika przy sprawnym świetle zawęża obszar poszukiwań, ale nie przesądza o awarii silnika. Trzeba sprawdzić mechanikę wirnika, ciągłość przewodów i tor sterowania. |
| Nie działa wentylator ani oświetlenie | zasilanie okapu, przewód, połączenie, zabezpieczenie lub zasilacz elektroniki | Sprawdź inne urządzenie w gnieździe oraz stan dostępnych złączy po odłączeniu okapu. Nie zamawiaj od razu panelu przycisków — całkowity brak reakcji może pochodzić z wcześniejszej części obwodu zasilania. |
| Nie świeci tylko oświetlenie | moduł LED, przewody, złącze lub sterownik LED | Obejrzyj moduł i złącze pod kątem śladów przegrzania oraz wilgoci. Zamiennik musi odpowiadać rozwiązaniu fabrycznemu; sama moc 2 W i podobny kształt nie potwierdzają zgodności. |
| Okap grzechocze lub wibruje | klapki zwrotne, zabrudzony albo uszkodzony wirnik, luźna obudowa dmuchawy, nieprawidłowo ułożony przewód | Ustal, czy dźwięk pojawia się przy rozruchu, na konkretnym biegu czy podczas podmuchów z kanału. Luźne klapki zwykle grzechoczą przy zmianach przepływu, a niewyważony wirnik powoduje wibracje rosnące wraz z obrotami. |
Filtry w OMP6241BI
W tym modelu zastosowano jeden aluminiowy filtr przeciwtłuszczowy o wymiarach katalogowych 456 × 167 mm. Podczas normalnego użytkowania instrukcja przewiduje jego czyszczenie raz w miesiącu, ręcznie łagodnym detergentem albo w zmywarce. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany. Nowy filtr jest potrzebny, gdy ramka została odkształcona, siatka jest przerwana albo element nie daje się prawidłowo zamocować.
W trybie pochłaniacza przewidziano dwa filtry węglowe KF 17154. Nie stosuje się ich przy pracy jako wyciąg. Instrukcja tego modelu nie przewiduje mycia ani regeneracji tych filtrów i zaleca wymianę co najmniej raz na dwa miesiące, a przy intensywnej eksploatacji częściej. Jeżeli wentylator pracuje prawidłowo, lecz zapachy szybko wracają do kuchni, nasycenie wkładów węglowych jest bardziej prawdopodobne niż awaria silnika.
Jak uzyskać dostęp do podzespołów?
Podstawowy dostęp serwisowy rozpoczyna się od odłączenia okapu od zasilania i wyjęcia aluminiowego filtra. Otwiera to przestrzeń potrzebną do kontroli filtrów węglowych, wirnika, obudów dmuchawy, przewodów i części mocowań. Filtr należy podtrzymywać podczas zwalniania zaczepu, aby nie upadł na płytę grzewczą.
Dostęp do silnika, sterownika LED lub zespołu przycisków wymaga dalszego demontażu elementów wewnętrznych. Przed rozłączeniem przewodów wykonaj zdjęcia ich ułożenia i oznacz złącza. Nie ciągnij za przewody i nie próbuj zdejmować wirnika siłą — sposób jego mocowania trzeba ustalić przed demontażem. Przy wyjmowaniu okapu z szafki należy podtrzymać urządzenie; nie wolno opierać jego ciężaru na przewodzie zasilającym ani kanale wentylacyjnym.
Po złożeniu sprawdź kolejno oświetlenie, każdy z trzech biegów, brak ocierania wirnika oraz swobodne otwieranie klapek. Filtr przeciwtłuszczowy musi być zamontowany przed normalnym uruchomieniem okapu.
Pomiary silnika i sterowania
Przy odłączonym urządzeniu można sprawdzić ciągłość przewodów, styków przycisków oraz uzwojeń silnika. Silnik należy odłączyć od sterowania, aby równoległe obwody nie zafałszowały wyniku. Przerwa w torze, który według schematu powinien być zamknięty, wskazuje na uszkodzone połączenie, styk albo uzwojenie.
Sam odczyt rezystancji nie potwierdza pełnej sprawności silnika. Nie wykrywa każdej usterki ujawniającej się po rozgrzaniu, pod obciążeniem ani zwarcia międzyzwojowego. Nie należy również porównywać wyniku z przypadkową wartością znalezioną dla innego okapu, ponieważ uzwojenia i sposób sterowania zależą od wykonania silnika.
Pomiary napięcia na pracującym urządzeniu oraz diagnostyka zasilacza lub sterownika odbywają się przy napięciu sieciowym. Czynności te wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania. Przepalony bezpiecznik na płytce nie powinien być wymieniany bez ustalenia przyczyny przeciążenia lub zwarcia.
Jak dobrać właściwą część?
Dla tego urządzenia podstawowe oznaczenia to model OMP6241BI i kod wyrobu 1160803. Do ostatecznego potwierdzenia zgodności potrzebny jest również 14-cyfrowy numer fabryczny z tabliczki znamionowej. Tabliczki należy szukać wewnątrz okapu, zwykle po wyjęciu filtra przeciwtłuszczowego.
Przy doborze zwróć uwagę na rodzaj elementu:
- filtr przeciwtłuszczowy — wymiary ramki, układ zaczepów i zgodność katalogowa;
- filtr węglowy — oznaczenie KF 17154 oraz komplet dwóch sztuk przeznaczony do pracy w obiegu zamkniętym;
- silnik i wirnik — wykonanie dmuchawy, kierunek i sposób mocowania wirnika, złącza oraz parametry z etykiety silnika;

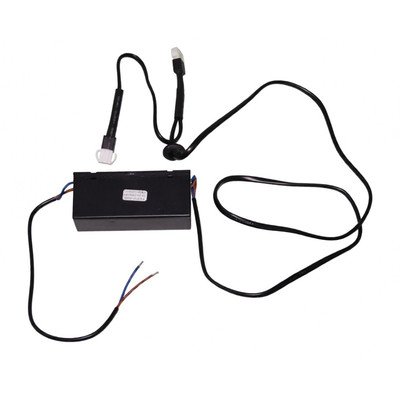

- moduł LED i jego sterownik — napięcie, moc, wtyk, mocowanie i zgodność z układem zasilającym;
- panel przycisków — układ klawiszy, obudowa, złącze oraz wersja instalacji;
- szyba, uchwyty i obudowy — wymiary, strona montażu i punkty mocujące.
Nie dobieraj części wyłącznie na podstawie zdjęcia lub napisu OMP6241BI. Jeżeli tabliczka wskazuje inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 60 cm i odszukaj właściwe wykonanie. W razie wątpliwości prześlij model, kod wyrobu, pełny numer fabryczny oraz zdjęcie starej części z widocznymi oznaczeniami.
FAQ – części i naprawa Amica OMP6241BI
Czy filtr węglowy jest potrzebny podczas pracy jako wyciąg?
Nie. Filtry węglowe KF 17154 stosuje się w trybie pochłaniacza, gdy powietrze po oczyszczeniu wraca do pomieszczenia. Przy odprowadzaniu powietrza na zewnątrz filtr węglowy należy usunąć, ponieważ tworzy dodatkowy opór przepływu.
Dlaczego okap słabo ciągnie mimo pracy silnika?
Najpierw sprawdź filtr aluminiowy, drożność przewodu, ustawienie klapek i dopływ powietrza do kuchni. Jeśli wydajność poprawia się po uchyleniu okna, problem może dotyczyć nawiewu. Brak poprawy przy czystych filtrach uzasadnia kontrolę wirnika i silnika.
Czy buczenie oznacza uszkodzony silnik?
Nie musi. Buczenie może powodować zablokowany lub ocierający wirnik, zużyty element rozruchowy, ograniczony przepływ albo luźna część obudowy. Najpierw przy odłączonym zasilaniu sprawdź swobodę obrotu wirnika i stan kanału powietrznego.
Czy moduł LED 2 W można zastąpić dowolną lampą 2 W?
Nie. Zgodne muszą być również napięcie, sposób zasilania, wtyk, mocowanie, wymiary i współpraca ze sterownikiem LED. Podobna moc lub wygląd nie wystarczają do potwierdzenia zamienności.
Jakie dane są potrzebne do zamówienia części?
Przygotuj model OMP6241BI, kod wyrobu 1160803 i 14-cyfrowy numer fabryczny. W przypadku silnika, elektroniki lub elementów obudowy warto dodać zdjęcie tabliczki znamionowej oraz czytelne oznaczenia wymontowanej części.
