1161231 - OMC6241B (OMC6241B) Amica
Części do okapu Amica OMC6241B o kodzie wyrobu 1161231 obejmują między innymi filtr aluminiowy, filtr węglowy FWK 23, dmuchawę, przełącznik przyciskowy i żarówkę LED GU10. Przed zakupem ustal, czy słaby ciąg wynika z filtra, kanału wentylacyjnego czy napędu, a zgodność części potwierdź pełnymi danymi z tabliczki znamionowej.
Części do okapu Amica OMC6241B 1161231
OMC6241B jest meblowym okapem o szerokości 59,8 cm, sterowanym przyciskami. Ma jeden silnik, trzy prędkości, wylot powietrza o średnicy 120 mm oraz może pracować jako wyciąg albo pochłaniacz. Te dwa tryby wymagają innej konfiguracji filtrów, dlatego przed diagnozą trzeba ustalić, w jaki sposób urządzenie zostało podłączone.
W trybie wyciągu opary są odprowadzane kanałem na zewnątrz. Filtr węglowy nie jest wtedy potrzebny i może niepotrzebnie ograniczać przepływ. W trybie pochłaniacza powietrze wraca do kuchni, dlatego oprócz aluminiowego filtra przeciwtłuszczowego stosuje się filtr z węglem aktywnym. Dla tego modelu przewidziano jeden filtr węglowy FWK 23.
Jak rozpoznać przyczynę usterki okapu?
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, zużyty filtr węglowy, zamknięta klapa zwrotna, niedrożny albo zbyt oporowy kanał, niedostateczny dopływ powietrza do kuchni, zabrudzona dmuchawa | stan filtrów, drożność wylotu, ułożenie przewodu i reakcję okapu po uchyleniu okna | poprawa po doprowadzeniu powietrza wskazuje na problem wentylacyjny, a nie od razu na uszkodzenie silnika |
| Silnik buczy, lecz wirnik nie startuje | mechaniczne zablokowanie lub ocieranie turbiny, zatłuszczone łożyskowanie, uszkodzenie uzwojenia; w wersji z osobnym kondensatorem także utrata jego pojemności | po odłączeniu zasilania sprawdzić, czy wirnik obraca się swobodnie; dalsze pomiary wykonać według schematu zespołu napędowego | ciężki obrót wskazuje na problem mechaniczny; swobodny obrót nie potwierdza jednak sprawności elektrycznej silnika |
| Nie działa żaden bieg, ale świeci lampka | uszkodzony przełącznik silnika, przewód, złącze lub dmuchawa | ciągłość torów przełącznika i przewodów przy odłączonym urządzeniu | prawidłowa ciągłość przełącznika przesuwa diagnostykę w stronę instalacji lub napędu |
| Działa tylko część biegów | zużyte styki przełącznika, przerwa w przewodzie albo odpowiednim obwodzie silnika | porównać ciągłość styków dla każdej pozycji przycisków zgodnie ze schematem połączeń | brak przejścia tylko w jednej pozycji może wskazywać na przełącznik, ale bez schematu nie należy zgadywać przypisania zacisków |
| Okap grzechocze albo wibruje | zabrudzona lub uszkodzona turbina, luźne mocowanie, ocierający przewód, drgająca klapa zwrotna | oględziny wirnika, reduktora, klapy i mocowań po odłączeniu zasilania | hałas zmieniający się po dotknięciu kanału lub obudowy częściej wskazuje na rezonans niż uszkodzenie elektryczne |
| Nie świeci oświetlenie | uszkodzona żarówka LED GU10, oprawka, połączenie albo tor przełącznika oświetlenia | zacząć od żarówki o takich samych parametrach, następnie skontrolować oprawkę i przewody | nowa, sprawna żarówka bez efektu oznacza konieczność dalszej kontroli obwodu, a nie zakup kolejnej żarówki |
Okap słabo ciągnie – filtr czy instalacja wentylacyjna?
Najpierw wyłącz urządzenie i wyjmij wtyczkę, a następnie zwolnij uchwyt kasety filtra aluminiowego, podtrzymując ją drugą ręką. Filtr tego modelu ma wymiary 505 × 188 × 9 mm. Sprawdź, czy siatka nie jest zalepiona tłuszczem, zdeformowana albo mechanicznie przerwana. Metalowy filtr można umyć ręcznie łagodnym detergentem lub w zmywarce, jeżeli nie ma przeciwwskazań wynikających ze sposobu jego wykonania. Zmiana koloru aluminium po myciu nie musi oznaczać uszkodzenia.
Przed próbą pracy zamontuj filtr ponownie — okapu nie należy użytkować bez filtra przeciwtłuszczowego. Jeżeli przepływ nadal jest słaby:
- Ustal, czy okap działa jako wyciąg, czy pochłaniacz.
- W trybie wyciągu sprawdź, czy nie pozostawiono filtra węglowego ograniczającego przepływ.
- Skontroluj, czy klapka zwrotna w reduktorze otwiera się swobodnie i nie została zablokowana podczas montażu przewodu.
- Oceń kanał: zgnieciona rura elastyczna, liczne ostre kolana, redukcja przekroju i niedrożny wylot zwiększają opory.
- Włącz okap przy lekko uchylonym oknie. Wyraźna poprawa może świadczyć o zbyt małym nawiewie do szczelnego pomieszczenia.
Brak poprawy po wyczyszczeniu filtrów i wykluczeniu problemów z kanałem uzasadnia oględziny turbiny oraz zespołu dmuchawy. Warstwa tłuszczu na łopatkach zmniejsza przepływ, powoduje niewyważenie i może zwiększać hałas.
Filtr węglowy FWK 23 i filtr aluminiowy
Filtr węglowy FWK 23 jest przeznaczony do pracy w obiegu zamkniętym. Nie służy do zatrzymywania tłuszczu i nie zastępuje filtra aluminiowego. Po nasyceniu węglem przestaje skutecznie ograniczać zapachy, mimo że silnik nadal pracuje. Tego rodzaju standardowego filtra nie należy myć ani regenerować, jeśli producent konkretnego wkładu nie oznaczył go jako wersji regenerowalnej.
Częstotliwość wymiany zależy od intensywności gotowania, rodzaju przygotowywanych potraw oraz czasu pracy okapu. Objawami zużycia są utrzymujący się zapach i spadek przepływu mimo czystego filtra przeciwtłuszczowego. Sama obecność zapachu nie dowodzi jednak uszkodzenia dmuchawy — najpierw trzeba sprawdzić konfigurację pochłaniacza i drogę powrotu oczyszczonego powietrza do pomieszczenia.
Filtr aluminiowy należy regularnie odtłuszczać. Zanieczyszczona kaseta nie tylko obniża wydajność, lecz także zwiększa obciążenie przepływowe i zagrożenie pożarowe. Wymiana jest uzasadniona, gdy siatka jest rozerwana, rama odkształcona, zatrzask nie utrzymuje filtra albo zabrudzeń nie można już skutecznie usunąć.
Jak sprawdzić dmuchawę, przełącznik i przewody?
Po odłączeniu okapu od sieci oraz zdjęciu filtra uzyskuje się dostęp do wnętrza od strony zasysania. Zakres dalszego demontażu zależy od sposobu zamocowania okapu w szafce. Przed odłączeniem przewodów wykonaj zdjęcie ich rozmieszczenia i oznacz złącza. Jeżeli konieczne jest wyjęcie całego okapu z zabudowy, urządzenie trzeba podeprzeć przed zwolnieniem mocowań.
Wirnik sprawdza się mechanicznie przy wyłączonym zasilaniu. Powinien obracać się bez ocierania o obudowę i bez widocznych uszkodzeń łopatek. Nie należy rozpędzać go ręką przy podłączonym napięciu ani uruchamiać rozebranego urządzenia bez osłon.

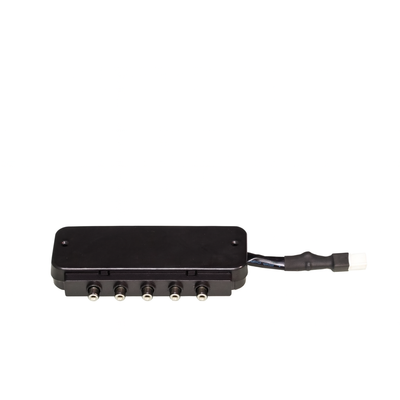

Ciągłość przełącznika i przewodów mierzy się omomierzem po całkowitym odłączeniu okapu oraz odpięciu badanego elementu od obwodu. Zwarcie styków powinno pojawiać się wyłącznie w pozycjach przewidzianych w schemacie danego przełącznika. Nie ma bezpiecznego, uniwersalnego pinoutu dla wszystkich przycisków typu Isostat, dlatego nie należy kierować się wyłącznie położeniem zacisków w podobnej części.
Pomiar ciągłości uzwojeń silnika może wykazać przerwę, ale nie potwierdza pełnej sprawności napędu. Nie ujawnia zwarć międzyzwojowych występujących pod obciążeniem ani problemu z izolacją. Do oceny izolacji potrzebny jest odpowiedni miernik, procedura producenta i przygotowanie serwisowe.
Pomiar napięcia podczas pracy oraz diagnostyka odsłoniętych obwodów 230 V są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i właściwych narzędzi. Jeżeli napięcie dociera do napędu zgodnie ze schematem, wirnik obraca się swobodnie, a silnik nie startuje lub szybko się przegrzewa, uzasadniona jest diagnostyka albo wymiana zespołu dmuchawy.
Wymiana żarówki LED GU10
OMC6241B wykorzystuje żarówkę LED z trzonkiem GU10 o mocy 3 W. Przed wymianą odłącz zasilanie i poczekaj, aż źródło światła ostygnie. Wyjmij żarówkę zgodnie z ruchem wymaganym przez oprawkę GU10, nie ciągnąc za przewody ani nie obracając całej oprawy.
Nowa żarówka powinna mieć trzonek GU10, moc i napięcie zgodne z wykonaniem fabrycznym oraz gabaryty pozwalające na prawidłowe osadzenie. Jeśli sprawna żarówka nie świeci, obejrzyj styki oprawki pod kątem śladów przegrzania i poluzowania. Wymiana źródła światła nie usunie usterki przełącznika ani przerwy w okablowaniu.
Jak prawidłowo dobrać część do OMC6241B?
Podstawą doboru jest tabliczka znamionowa. Dla urządzeń Amica należy przygotować:
- pełny model: OMC6241B,
- kod wyrobu: 1161231,
- pełny, 14-cyfrowy numer fabryczny.
Sama nazwa OMC6241B albo podobny wygląd elementu nie gwarantują zgodności. Przy filtrze trzeba porównać wymiary, ramę i zatrzask. Przy dmuchawie istotne są mocowania, geometria wylotu, wykonanie turbiny oraz połączenia elektryczne. Przełącznik musi mieć zgodny układ styków i sposób mocowania, a żarówka — właściwy trzonek i parametry.
Jeżeli dane z tabliczki nie odpowiadają kodowi 1161231, nie dobieraj części na podstawie tej strony. Wróć do kategorii okapów Amica o szerokości 60 cm i odszukaj właściwy wariant albo prześlij zdjęcie całej tabliczki znamionowej do weryfikacji.
FAQ – części i naprawa Amica OMC6241B
Czy filtr węglowy FWK 23 jest potrzebny w trybie wyciągu?
Nie. Filtr węglowy stosuje się, gdy okap pracuje jako pochłaniacz i zwraca powietrze do kuchni. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, a pozostawiony filtr węglowy może zwiększać opór przepływu.
Dlaczego okap głośno pracuje po podłączeniu rury?
Przyczyną może być zwężenie kanału, zgnieciona rura, ostre kolana, niedrożny wylot albo drgająca klapa zwrotna. Jeżeli bez kanału napęd pracuje równo, przed zakupem dmuchawy należy skontrolować instalację odprowadzającą.
Czy brak jednego biegu oznacza uszkodzony silnik?
Nie musi. Brak pojedynczej prędkości może wynikać ze zużytego styku przełącznika, przerwanego przewodu lub odpowiedniego obwodu napędu. Rozstrzygający jest pomiar zgodny ze schematem, a nie sam objaw.
Czy filtr aluminiowy można umyć w zmywarce?
Filtr metalowy można czyścić łagodnym detergentem, ręcznie lub w zmywarce. Należy wyjąć go po odłączeniu urządzenia, nie zgniatać siatki i dokładnie wysuszyć przed montażem. Odbarwienie aluminium po myciu nie zawsze oznacza konieczność wymiany.
Jakie dane są potrzebne do zamówienia dmuchawy lub przełącznika?
Potrzebne są model OMC6241B, kod wyrobu 1161231 i 14-cyfrowy numer fabryczny. Przydatne jest również zdjęcie starej części, jej oznaczeń, mocowań oraz złączy, ale fotografia nie zastępuje potwierdzenia katalogowego.
