1191539 - OMP9554BG (OMP9554BG) Amica
Części zamienne do okapu Amica OMP9554BG, kod wyrobu 1191539, obejmują elementy filtracji, dmuchawy, sterowania, oświetlenia i obudowy. Przed zakupem ustal przyczynę słabego ciągu, hałasu albo braku reakcji urządzenia. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego, ponieważ podobne okapy mogą mieć inne podzespoły.
Jak zbudowany jest okap Amica OMP9554BG?

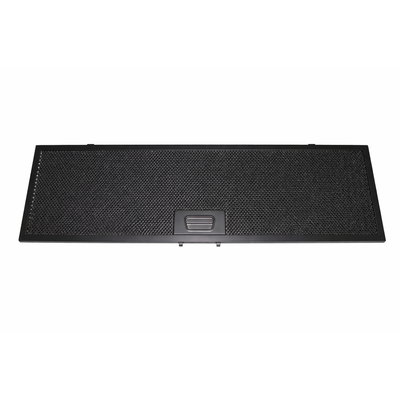

OMP9554BG o kodzie wyrobu 1191539 jest meblowym okapem pracującym jako wyciąg albo pochłaniacz. Ma sensorowy panel z funkcją sterowania gestami, trzy biegi, listwę LED oraz jeden bezszczotkowy silnik BLDC. Korpus ma szerokość 85 cm, wylot powietrza 150 mm, a aluminiowy filtr przeciwtłuszczowy ma wymiar katalogowy 683 × 162,5 mm.
W trybie wyciągu opary są odprowadzane przewodem wentylacyjnym na zewnątrz. Filtry węglowe nie są wtedy potrzebne i mogą niepotrzebnie zwiększać opór przepływu. W trybie pochłaniacza oczyszczone powietrze wraca do pomieszczenia, dlatego konieczne są dwa filtry węglowe typu FWP 18 oraz prawidłowo poprowadzony wylot powietrza z zabudowy.
Objawy i możliwe przyczyny usterki
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr aluminiowy, nasycone filtry węglowe, niedrożny lub zwężony kanał, zablokowane klapki zwrotne, uszkodzenie dmuchawy | stan filtrów, drożność wylotu 150 mm, swobodę klapek i widoczne zanieczyszczenie wirnika | poprawa po czyszczeniu filtrów wskazuje na ograniczony przepływ, ale brak poprawy nie oznacza automatycznie uszkodzenia silnika |
| Silnik nie rusza, lecz oświetlenie działa | problem z panelem, płytką sterowania, przewodami, sterownikiem silnika lub zespołem BLDC | reakcję sensorów, połączenia dostępne po zdjęciu filtra, ślady przegrzania i luźne wtyki | działające światło potwierdza zasilanie części urządzenia, lecz nie potwierdza sprawności obwodu dmuchawy |
| Okap nie reaguje ani nie świeci | brak zasilania, uszkodzony przewód, połączenie sieciowe albo moduł zasilający | gniazdo za pomocą innego sprawnego odbiornika, zabezpieczenie obwodu i widoczny stan przewodu | sprawne gniazdo zawęża diagnostykę do okapu; dalsze pomiary wymagają dostępu do obwodów elektrycznych |
| Gesty nie działają, ale sensory dotykowe reagują | zabrudzony panel, wyłączona funkcja gestów lub nieprawidłowy ruch dłoni | oczyść i osusz szkło, aktywuj funkcję gestów, wykonuj ruch 3–10 cm od panelu przez około sekundę | prawidłowa obsługa dotykowa wskazuje, że nie należy od razu wymieniać całego panelu |
| Wszystkie biegi działają podobnie albo obroty są niestabilne | sterowanie silnika, wiązka, złącza, moduł lub mechaniczne obciążenie wirnika | po odłączeniu zasilania sprawdź wtyki i swobodę elementów ruchomych; diagnostykę sygnałów sterujących pozostaw technikowi | w tym modelu zastosowano BLDC, dlatego wartości rezystancji i procedury dotyczące klasycznych silników wielobiegowych nie są miarodajne |
| Słychać tarcie, stukanie lub silne drgania | zabrudzony albo uszkodzony wirnik, luźna obudowa dmuchawy, klapki zwrotne, przewód dotykający korpusu lub zużycie silnika | ustal, czy dźwięk pojawia się od razu, tylko na określonym biegu albo po podłączeniu kanału | hałas zmieniający się po zmianie przepływu częściej kieruje uwagę na kanał i klapki; regularne tarcie może wskazywać na dmuchawę |
| Wentylator działa, ale nie świeci listwa LED | listwa LED, jej przewód, złącze, układ zasilający oświetlenie lub sterowanie | sprawdź, czy oświetlenie nie reaguje także na sensor dotykowy, oraz obejrzyj dostępne złącza po odłączeniu okapu | niezależna praca światła i silnika pozwala diagnozować obwód LED oddzielnie od dmuchawy |
Okap słabo ciągnie – od czego zacząć?
Najpierw ustal tryb pracy. W pochłaniaczu zużyte filtry węglowe ograniczają przepływ i przestają skutecznie zatrzymywać zapachy. Nie należy ich myć ani regenerować. W wyciągu większe znaczenie ma drożność kanału, brak zbędnych redukcji oraz prawidłowe otwieranie klapek zwrotnych.
- Odłącz okap od zasilania i wyjmij aluminiowy filtr za pomocą jego zatrzasku, podtrzymując ramkę drugą ręką.
- Sprawdź, czy filtr nie jest zalepiony tłuszczem lub odkształcony. Niewielka zmiana koloru po myciu nie jest podstawą do wymiany.
- W trybie pochłaniacza oceń czas eksploatacji filtrów FWP 18. Producent przewiduje ich wymianę przynajmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej.
- W trybie wyciągu skontroluj dostępny odcinek przewodu, połączenia, redukcje oraz klapki zwrotne. Zagnieciona rura elastyczna i zamknięta klapka mogą ograniczać przepływ mimo sprawnej dmuchawy.
- Obejrzyj widoczną część wirnika i obudowy. Nagromadzony tłuszcz może powodować niewyważenie, hałas oraz dodatkowe obciążenie napędu.
Nie oceniaj wydajności wyłącznie przez przyłożenie kartki do filtra. Taki test pokazuje jedynie, że istnieje przepływ przy wlocie, ale nie mierzy rzeczywistej wydajności ani nie pozwala rozstrzygnąć, czy problem znajduje się w kanale, filtrach czy dmuchawie.
Jak diagnozować brak pracy silnika BLDC?
OMP9554BG nie ma typowego, szczotkowego silnika ani klasycznego wielobiegowego napędu, dla którego można podać jedną uniwersalną rezystancję uzwojeń. Bezszczotkowy zespół BLDC współpracuje z elektroniką sterującą, dlatego sam test ciągłości przewodów nie potwierdza jego sprawności.
Przy odłączonym zasilaniu można bezpiecznie:
- sprawdzić, czy wirnik nie ociera i nie jest mechanicznie zablokowany;
- obejrzeć wiązkę pomiędzy modułem a dmuchawą;
- docisnąć prawidłowo ustawione wtyki, jeżeli są dostępne bez demontażu zabezpieczonych osłon;
- poszukać nadtopień, osadu, wilgoci i śladów przegrzania;
- sprawdzić, czy panel wydaje sygnał i wskazuje wybrany bieg.
Pomiar napięć i sygnałów sterujących podczas pracy może rozdzielić usterkę modułu od awarii silnika, ale wymaga schematu właściwego dla tego wykonania. Nie wolno przykładać napięcia sieciowego bezpośrednio do nieznanych pinów zespołu BLDC ani kopiować pinoutu z podobnego modelu.
Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, separowanych przyrządów i procedury serwisowej właściwej dla urządzenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Sterowanie gestami nie reaguje – czy panel jest uszkodzony?
Nie zawsze. Najpierw oczyść i dokładnie osusz powierzchnię panelu. Tłuszcz, krople wody oraz smugi mogą zakłócić pracę czujników. Sprawdź również, czy funkcja gestów została aktywowana sensorem.
Zmianę biegu wykonuje się otwartą dłonią przesuwaną około 3–10 cm od panelu. Ruch powinien obejmować oba czujniki i trwać mniej więcej sekundę. Powrót dłoni wykonuj dalej od panelu, aby nie wywołać przeciwnego polecenia. Oświetleniem steruje się przez przytrzymanie dłoni w środkowej części panelu przez około dwie sekundy.
Jeżeli sterowanie dotykowe działa, a prawidłowo wykonywane gesty nie są rozpoznawane, podejrzenie kieruje się na czujniki gestów, ich połączenie lub zabrudzenie od wewnętrznej strony szkła. Brak reakcji zarówno na gesty, jak i dotyk wymaga dodatkowo sprawdzenia zasilania panelu oraz płytki sterującej.
Dostęp do filtrów i części wewnętrznych
Do filtra aluminiowego, filtrów węglowych i tabliczki znamionowej uzyskuje się dostęp od spodu. Przed rozpoczęciem pracy wyjmij wtyczkę z gniazda, zabezpiecz płytę grzewczą i podtrzymuj filtr podczas zwalniania zatrzasku. Tabliczka znajduje się wewnątrz obudowy.
Po zdjęciu filtra można przeprowadzić oględziny wnętrza, wiązek i dmuchawy. Wymiana silnika BLDC, obudowy wentylatora, listwy LED, szyby albo płytki sterowania może wymagać zdjęcia kolejnych osłon, odłączenia kanału i częściowego lub całkowitego wyjęcia okapu z zabudowy. Przed rozłączeniem przewodów wykonaj zdjęcia ich położenia i oznacz złącza. Nie ciągnij za przewody i nie opieraj ciężaru okapu na szkle.
Po naprawie sprawdź mocowanie przewodu wentylacyjnego, pracę klapek, każdy bieg dmuchawy, sterowanie dotykowe i gesty oraz oświetlenie. Filtr aluminiowy zamontuj dopiero po całkowitym wyschnięciu. Nie uruchamiaj okapu bez filtra przeciwtłuszczowego podczas normalnego użytkowania.
Jak dobrać część do Amica OMP9554BG?
Podstawą doboru są trzy dane z tabliczki znamionowej:
- model OMP9554BG;
- kod wyrobu 1191539;
- pełny, 14-cyfrowy numer fabryczny.
Sam wygląd elementu lub nazwa OMP9554BG może nie wystarczyć, jeżeli w trakcie produkcji stosowano różne wykonania. Przy filtrze porównaj typ, liczbę sztuk, wymiary i sposób mocowania. Przy dmuchawie sprawdź technologię BLDC, obudowę, wirnik, złącza oraz zgodność katalogową z kodem wyrobu. Przy listwie LED ważne są nie tylko jej wymiary, lecz także parametry elektryczne, wtyk i współpracujący układ zasilania. Płytka lub panel muszą mieć zgodną wersję elektroniki i funkcję sterowania gestami.
Przed zamówieniem zdejmij filtr aluminiowy, sfotografuj tabliczkę oraz oznaczenie wymontowanej części. Nie dobieraj silnika, modułu ani oświetlenia wyłącznie na podstawie podobnej obudowy lub identycznie wyglądającego złącza.
FAQ – części i naprawa okapu Amica OMP9554BG
Czy OMP9554BG ma 60 czy 90 cm szerokości?
Dane producenta określają szerokość korpusu na 85 cm. Nie należy dobierać filtra lub szyby na podstawie zaokrąglonej nazwy grupy szerokości. Filtr przeciwtłuszczowy ma katalogowy wymiar 683 × 162,5 mm, lecz zgodność trzeba potwierdzić również kodem wyrobu.
Jaki filtr węglowy pasuje do OMP9554BG?
Producent wskazuje typ FWP 18, montowany w liczbie dwóch sztuk. Filtry węglowe stosuje się tylko przy pracy jako pochłaniacz. W trybie wyciągu powinny być usunięte.
Czy filtr aluminiowy trzeba wymieniać co kilka miesięcy?
Nie, jeżeli ramka i siatka są kompletne oraz nieodkształcone. Filtr należy czyścić co miesiąc ręcznie łagodnym detergentem albo w zmywarce. Przebarwienie aluminium po myciu nie oznacza utraty sprawności.
Czy brak regulacji obrotów oznacza uszkodzony kondensator?
Nie można tak założyć. OMP9554BG ma silnik BLDC sterowany elektronicznie, dlatego objaw może wynikać z modułu, wiązki, złączy, napędu lub oporów mechanicznych. Procedury dotyczące klasycznych silników z kondensatorem nie powinny być automatycznie przenoszone na ten model.
Dlaczego światło działa, a wentylator nie?
Oświetlenie działa niezależnie od silnika. Taki objaw potwierdza zasilanie części układu, ale nadal możliwa jest usterka panelu, płytki sterowania, przewodów albo zespołu BLDC. Przed zakupem silnika należy rozdzielić te możliwości.
Gdzie znajduje się tabliczka znamionowa okapu?
Tabliczka znajduje się wewnątrz obudowy i jest dostępna po wyjęciu aluminiowego filtra. Do doboru przygotuj model, kod wyrobu oraz cały 14-cyfrowy numer fabryczny.
