1193765 - OMC6271B (OMC6271B) Amica
Części zamienne do okapu Amica OMC6271B o kodzie wyrobu 1193765 obejmują między innymi filtr aluminiowy, filtr węglowy FWK 145, dmuchawę, lampę LED i wyłącznik izostat. Przed zakupem ustal, czy słabe pochłanianie, hałas lub brak reakcji wynika z części okapu, zabrudzenia filtrów czy instalacji wentylacyjnej, a zgodność potwierdź pełnymi danymi z tabliczki znamionowej.
Jakie części zastosowano w okapie Amica OMC6271B?
Amica OMC6271B, kod wyrobu 1193765, jest okapem meblowym pracującym jako wyciąg albo pochłaniacz. Ma trzy biegi wentylatora wybierane przyciskami typu izostat, osobny przycisk oświetlenia oraz jedną listwę LED. Oświetlenie można uruchomić niezależnie od silnika, dlatego działająca lampa nie potwierdza sprawności obwodu dmuchawy — wskazuje jedynie, że przynajmniej część instalacji okapu otrzymuje zasilanie.
W tym modelu stosowany jest jeden aluminiowy filtr przeciwtłuszczowy o wymiarach katalogowych 467 × 162 × 8 mm. Do pracy w obiegu zamkniętym przewidziano filtr węglowy FWK 145. Filtra węglowego nie używa się w trybie wyciągu, w którym powietrze jest odprowadzane poza pomieszczenie.
Diagnostyka usterek OMC6271B
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę | zabrudzony filtr aluminiowy, zablokowany przewód, brak dopływu powietrza do kuchni, zabrudzona lub zużyta dmuchawa | stan filtra, drożność kanału, zagniecenia przewodu i możliwość napływu świeżego powietrza | poprawa po oczyszczeniu instalacji przemawia przeciwko wymianie silnika; brak poprawy wymaga kontroli dmuchawy |
| Pochłaniacz pracuje, ale zapach pozostaje | nasycony filtr węglowy, brak filtra albo jego nieprawidłowe osadzenie | obecność i zamocowanie filtra FWK 145 oraz czas jego użytkowania | sprawny przepływ powietrza nie oznacza, że węgiel nadal pochłania zapachy |
| Silnik buczy, lecz nie startuje | zablokowany wirnik, zużyte łożyskowanie albo kondensator pracy, jeżeli występuje w danym wykonaniu dmuchawy | po odłączeniu zasilania skontrolować swobodę obrotu wirnika; kondensator porównać z oznaczeniem części | ciężki obrót wskazuje na problem mechaniczny; prawidłowa pojemność nie wyklucza usterki uzwojenia lub przełącznika |
| Nie działa żaden bieg, ale świeci lampa | uszkodzony izostat, wiązka, złącze, obwód silnika lub dmuchawa | obejrzeć styki i przewody, sprawdzić mechaniczne działanie przycisków oraz ciągłość obwodów przy odłączonym zasilaniu | przerwa na konkretnym styku może wskazać wyłącznik; sprawny wyłącznik nie potwierdza sprawności silnika pod obciążeniem |
| Nie działa tylko oświetlenie | uszkodzona listwa LED, połączenie albo sekcja wyłącznika światła | obejrzeć lampę i złącze, sprawdzić ciągłość właściwego styku izostatu | sprawny styk kieruje diagnostykę w stronę lampy lub jej zasilania; nie należy dobierać przypadkowej listwy wyłącznie według długości |
| Okap nie reaguje wcale | brak zasilania, uszkodzony przewód, zacisk, wspólne połączenie lub zespół sterowania | zacząć od gniazda i wtyczki, następnie skontrolować przewód oraz widoczne złącza | nie należy wymieniać dmuchawy lub lampy, dopóki nie potwierdzono doprowadzenia zasilania do odpowiednich obwodów |
| Pojawiły się drgania lub grzechotanie | luźny filtr, zabrudzony lub uszkodzony wirnik, poluzowane mocowanie, klapa zwrotna albo przewód wentylacyjny | ustalić, czy hałas zależy od biegu, i sprawdzić elementy dostępne po zdjęciu filtra | hałas nasilający się wraz z obrotami może pochodzić z wirnika; stukanie przy wylocie częściej wiąże się z instalacją lub klapą |
Okap pracuje, ale słabo ciągnie
Najpierw ustal tryb pracy. W trybie wyciągu filtr węglowy powinien być usunięty, a króciec wylotowy połączony z drożnym kanałem. OMC6271B ma wylot o średnicy 150 mm. Redukcje, ostre załamania, zgnieciona rura i niesprawna klapa zwrotna zwiększają opory przepływu. Podobny efekt może powodować bardzo szczelne pomieszczenie bez odpowiedniego nawiewu.
W trybie pochłaniacza oczyszczone powietrze musi mieć możliwość powrotu do kuchni. W okapie meblowym nie wolno zamknąć wylotu wewnątrz szczelnej szafki. Jeżeli wentylator wyraźnie tłoczy powietrze, ale zapachy nie są ograniczane, bardziej prawdopodobne jest nasycenie lub niewłaściwe zamontowanie filtra węglowego niż uszkodzenie silnika.
Filtr aluminiowy należy podczas normalnego użytkowania czyścić co miesiąc, ręcznie z delikatnym detergentem albo zgodnie z instrukcją w zmywarce. Zmiana koloru aluminium po myciu nie jest sama w sobie podstawą do wymiany. Filtr należy zastąpić nowym, gdy jest odkształcony, przerwany, nie daje się zamocować lub nie można usunąć nagromadzonego tłuszczu.
Filtr FWK 145 nie jest przeznaczony do mycia ani regeneracji. Dla rodziny OMC6271 producent przewiduje jego wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej. Termin jest wskazówką eksploatacyjną — szybszy powrót zapachów może oznaczać wcześniejsze nasycenie wkładu.
Silnik nie startuje lub działa tylko na części biegów
Po odłączeniu okapu od sieci zdejmij filtr aluminiowy i sprawdź, czy w strefie dmuchawy nie ma nagromadzonego tłuszczu, ciała obcego ani śladów przegrzania. Wirnik powinien obracać się bez wyraźnego zacięcia. Nie próbuj uruchamiać go ręką przy podłączonym zasilaniu.
Jeżeli nie działa tylko jeden bieg, podejrzenie obejmuje odpowiedni styk izostatu, połączenie w wiązce lub konkretne wyprowadzenie uzwojenia silnika. Gdy nie działa żaden bieg, ale lampa świeci, sprawdzenie należy rozpocząć od wspólnej części obwodu wentylatora: wyłącznika, złączy, przewodów i elementów współpracujących z silnikiem.
Ciągłość uzwojeń można badać omomierzem dopiero po odłączeniu silnika od pozostałej instalacji. Przerwa między punktami, które według schematu powinny należeć do uzwojenia, wskazuje na uszkodzenie obwodu. Sam odczyt rezystancji nie potwierdza jednak stanu izolacji, poprawnej pracy pod obciążeniem ani właściwego działania wszystkich biegów. Nie należy identyfikować przewodów wyłącznie po kolorach — funkcje połączeń trzeba potwierdzić schematem lub pomiarem.
Jeżeli dmuchawa wykorzystuje kondensator pracy, jego pojemność należy mierzyć po bezpiecznym odłączeniu i rozładowaniu, porównując wynik z wartością nadrukowaną na konkretnym elemencie. Nie istnieje jedna pojemność właściwa dla wszystkich silników okapów. Kondensator o wyraźnie obniżonej pojemności może powodować buczenie, trudny rozruch i mały moment silnika, lecz podobne objawy daje zatarty wirnik lub uszkodzone uzwojenie.
Pomiary napięcia sieciowego i próby uruchamiania otwartego urządzenia są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, doświadczenia, bezpiecznych przyrządów i zabezpieczenia odsłoniętych elementów znajdujących się pod napięciem około 230 V.
Nie działa lampa LED
W OMC6271B zastosowano jedną listwę LED o mocy katalogowej 6 W. Jeśli wentylator działa, a oświetlenie nie, skontroluj złącze lampy, przewody i sekcję wyłącznika światła. Widoczne przebarwienia, nadtopienie lub ślady wilgoci wymagają również znalezienia przyczyny uszkodzenia — sama wymiana lampy może nie zakończyć naprawy.
Dobierana lampa musi być zgodna elektrycznie i mechanicznie z wykonaniem okapu. Identyczny kształt lub podobne złącze nie potwierdzają napięcia pracy, polaryzacji, sposobu zasilania ani rozmieszczenia mocowań. Nie należy zastępować fabrycznej listwy przypadkowym źródłem LED bez sprawdzenia całego układu.
Dostęp do części i wymiana
Przed demontażem odłącz okap od zasilania, zabezpiecz płytę grzejną i poczekaj, aż oświetlenie oraz elementy nad kuchenką ostygną. Podstawowy dostęp do wnętrza uzyskuje się od spodu po zwolnieniu zatrzasku i wyjęciu aluminiowego filtra przeciwtłuszczowego. Filtr należy podtrzymywać, aby nie spadł na płytę.
Dalszy dostęp do lampy, izostatu, wiązki lub dmuchawy może wymagać zdjęcia osłony wewnętrznej, a przy niektórych pracach także wysunięcia okapu z zabudowy. Przed rozłączeniem wykonaj czytelne zdjęcia złączy. Oznacz przewody według położenia, nie według samego koloru, i nie ciągnij za żyły zamiast za obudowę konektora.
Przy wymianie dmuchawy sprawdź stan mocowań, elementów tłumiących drgania, przewodów i kanału wylotowego. Wirnik nie może ocierać o obudowę, a wiązka nie może znaleźć się w jego zasięgu. Po wymianie izostatu każdy przewód musi wrócić na potwierdzony zacisk — pomyłka może doprowadzić do zwarcia, nieprawidłowego działania biegów albo pojawienia się napięcia w niewłaściwym miejscu.
Po złożeniu zamontuj filtr aluminiowy i sprawdź kolejno lampę oraz każdy z trzech biegów. Okapu nie należy eksploatować bez filtra przeciwtłuszczowego. Technik wykonujący ingerencję w instalację elektryczną powinien również skontrolować stan ochrony przeciwporażeniowej i izolacji.
Jak dobrać część do Amica OMC6271B?
Punktem wyjścia jest pełna tabliczka znamionowa: model OMC6271B, kod wyrobu 1193765 oraz 14-cyfrowy numer fabryczny. Numer fabryczny może wskazywać serię produkcyjną lub wariant wykonania, dlatego sam napis OMC6271B albo zdjęcie podobnej części nie daje pełnego potwierdzenia zgodności.
Przy wyborze zwróć uwagę na cechy właściwe dla rodzaju części:
- filtr aluminiowy — zgodność katalogową, wymiary 467 × 162 × 8 mm, położenie zatrzasku i sposób osadzenia;
- filtr węglowy — oznaczenie FWK 145 i komplet wymagany do prawidłowego zamocowania;
- lampa LED — numer części, mocowanie, złącze oraz parametry elektryczne;

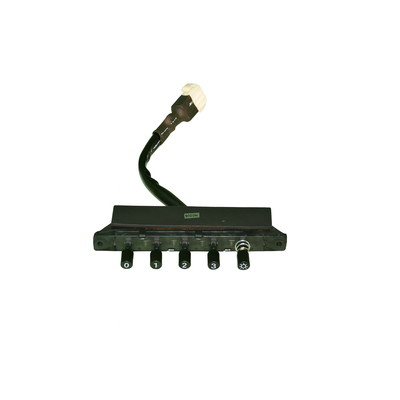

- izostat — układ styków, liczbę przycisków, rozmieszczenie zacisków i elementy stabilizujące;
- dmuchawa — numer zespołu, wymiary obudowy, kierunek wylotu, mocowania, wiązkę i wykonanie silnika;
- szyba lub element obudowy — kolor, wymiary, stronę montażu i rozmieszczenie zaczepów.
Jeżeli dane na tabliczce wskazują inny kod wyrobu, przejdź do pozostałych okapów Amica z tej grupy szerokościowej zamiast zakładać, że część z OMC6271B będzie pasować. Do ostatecznego doboru przygotuj wyraźne zdjęcie całej tabliczki i oznaczenia wymontowanego elementu.
FAQ – części i naprawa okapu Amica OMC6271B
Jaki filtr węglowy pasuje do Amica OMC6271B?
Dla modelu OMC6271B o kodzie wyrobu 1193765 producent wskazuje filtr węglowy FWK 145. Jest on potrzebny tylko podczas pracy w trybie pochłaniacza. Przed zakupem potwierdź pełne dane okapu z tabliczki znamionowej.
Czy słabe pochłanianie oznacza uszkodzoną dmuchawę?
Nie. Najpierw należy sprawdzić zabrudzenie filtra aluminiowego, stan filtra węglowego, drożność i średnicę przewodu, klapę zwrotną oraz dopływ powietrza do kuchni. Dmuchawę podejrzewa się mocniej, gdy mimo prawidłowej instalacji wirnik pracuje wolno, nierówno, głośno albo nie osiąga wszystkich biegów.
Dlaczego lampa świeci, ale wentylator nie działa?
Oświetlenie i wentylator są sterowane oddzielnie. Działająca lampa wskazuje na obecność zasilania w części okapu, ale nie sprawdza styków biegów, wiązki silnika, kondensatora ani uzwojeń dmuchawy. Diagnostykę należy zacząć od izostatu i połączeń obwodu silnika.
Czy filtr aluminiowy trzeba wymieniać co miesiąc?
Nie — co miesiąc zalecane jest jego czyszczenie podczas normalnej eksploatacji. Wymiana jest uzasadniona, gdy filtr jest odkształcony, uszkodzony, nie trzyma się w mocowaniu albo nie można go skutecznie odtłuścić.
Czy można sprawdzić silnik zwykłym multimetrem?
Multimetr pozwala wykryć przerwę w uzwojeniu, zwarcie do dostępnych części przewodzących lub nieprawidłowość kondensatora wyposażonego w oznaczenie pojemności. Taki pomiar nie potwierdza pełnej sprawności silnika pod obciążeniem ani stanu jego izolacji. Pomiar napięcia podczas pracy powinien wykonywać wykwalifikowany technik.
Czy sam model OMC6271B wystarczy do zamówienia części?
Do pewnego doboru należy podać model, kod wyrobu 1193765 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo warto porównać oznaczenie starej części, ponieważ podobne wizualnie lampy, wyłączniki i dmuchawy mogą mieć inne parametry lub połączenia.
