1193766 - OMC6271W (OMC6271W) Amica
Części do okapu Amica OMC6271W o kodzie wyrobu 1193766 obejmują między innymi filtry, lampę LED, dmuchawę, przełączniki, wiązki i elementy obudowy. Przed zakupem ustal, czy słabe pochłanianie powoduje filtr lub instalacja wentylacyjna, a brak działania — zasilanie, sterowanie czy silnik. Zgodność potwierdź pełnymi danymi z tabliczki znamionowej.
Części do okapu Amica OMC6271W 1193766
OMC6271W jest białym okapem meblowym sterowanym przyciskami izostatowymi. Ma trzy biegi wentylatora, niezależnie włączane oświetlenie w postaci listwy LED oraz jeden aluminiowy filtr przeciwtłuszczowy. Może pracować jako wyciąg odprowadzający powietrze poza budynek albo jako pochłaniacz z filtrami węglowymi.
Dla tego modelu producent podaje filtr przeciwtłuszczowy o wymiarach 467 × 162 × 8 mm oraz dwa filtry węglowe FWK 145 używane w obiegu zamkniętym. Okap ma wylot o średnicy 150 mm, dlatego zwężenie przewodu, liczne kolana lub niedrożność kanału mogą zmniejszyć przepływ mimo sprawnego silnika.
Objaw nie wskazuje od razu części do wymiany
| Objaw | Co może być przyczyną | Jak rozróżnić podejrzenia |
| Okap słabo usuwa parę | zabrudzony filtr aluminiowy, niedrożny lub zagięty przewód, brak dopływu powietrza do kuchni, zatłuszczona dmuchawa, uszkodzony silnik | Najpierw ustal tryb pracy, oczyść filtr i obejrzyj instalację. Jeżeli silnik wyraźnie zmienia obroty na wszystkich trzech biegach, a przepływ nadal jest słaby, problem może leżeć poza sterowaniem. |
| W pochłaniaczu pozostają zapachy | nasycone filtry węglowe, nieprawidłowo zamontowane filtry, zbyt mały przepływ powietrza | Mocny nawiew przy utrzymujących się zapachach wskazuje przede wszystkim na filtry węglowe. Słaby nawiew wymaga również sprawdzenia filtra tłuszczowego i dmuchawy. |
| Silnik buczy, lecz wirnik nie rusza | zablokowany lub ocierający wirnik, zużyte łożyskowanie, uszkodzony kondensator silnika albo uzwojenie | Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez ocierania. Swobodny ruch nie potwierdza sprawności kondensatora ani uzwojeń. |
| Działa tylko jeden bieg | uszkodzone styki izostatu, przerwa w wiązce, uszkodzenie odpowiedniego odczepu silnika | Sprawdzenie wymaga porównania ciągłości styków przełącznika w poszczególnych pozycjach oraz kontroli przewodów. Nie należy od razu wymieniać kompletnej dmuchawy. |
| Wentylator działa, ale nie świeci lampa | uszkodzona lampa LED, złącze lub przewód, niesprawna sekcja przełącznika światła | Oświetlenie działa niezależnie od silnika. Sprawny wentylator potwierdza zasilanie urządzenia, ale nie sprawność obwodu lampy. |
| Nie działa ani światło, ani wentylator | brak zasilania w gnieździe, uszkodzony przewód lub złącze, przerwa we wspólnym obwodzie zasilania | Zacznij od kontroli gniazda innym odbiornikiem i oględzin przewodu. Dopiero później diagnozuj przełącznik oraz wewnętrzne połączenia. |
| Pojawiło się grzechotanie lub drgania | źle osadzony filtr, luźny przewód powietrzny, element obudowy, zawór zwrotny lub wirnik | Sprawdź, czy dźwięk zmienia się z biegiem silnika i czy występuje również po dociśnięciu filtra lub osłony. Ocieranie zależne od obrotów kieruje uwagę na dmuchawę. |
Słaby ciąg: filtr, instalacja czy dmuchawa?
W trybie wyciągu filtr węglowy nie jest potrzebny i może niepotrzebnie zwiększać opory przepływu. Powietrze powinno przechodzić przez aluminiowy filtr tłuszczowy, dmuchawę i przewód prowadzący do właściwego kanału wentylacyjnego. Należy sprawdzić, czy rura nie została zgnieciona w szafce, czy klapa zwrotna może się otworzyć oraz czy wylot nie jest zasłonięty.
Znaczenie ma również dopływ świeżego powietrza. Jeżeli wydajność poprawia się po uchyleniu okna, okap może wytwarzać zbyt duże podciśnienie w szczelnym pomieszczeniu. Taki wynik nie dowodzi awarii silnika.
Aluminiowy filtr należy czyścić mniej więcej raz w miesiącu podczas normalnego użytkowania. Można myć go ręcznie łagodnym detergentem lub w zmywarce, jeśli dopuszcza to instrukcja. Zmiana koloru aluminium po kilku myciach nie oznacza sama w sobie konieczności wymiany. Filtr trzeba zastąpić nowym, gdy jest odkształcony, rozerwany, nie trzyma się w ramce albo nie daje się skutecznie odtłuścić.
W trybie pochłaniacza stosuje się dwa filtry FWK 145. Nie są one przeznaczone do mycia ani regeneracji. Producent dla tej rodziny okapów zaleca wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu odpowiednio częściej.
Jak sprawdzić przełączniki, silnik i kondensator?
Przed rozebraniem okapu odłącz wtyczkę i upewnij się, że urządzenie nie może zostać przypadkowo włączone. Zdejmij filtr przeciwtłuszczowy za pomocą jego zatrzasku. Daje to dostęp do wnętrza oraz pozwala obejrzeć widoczne złącza, wiązkę silnika, osad tłuszczu i wirnik. Dalszy demontaż osłon wykonuj według konstrukcji urządzenia; nie podważaj blach ani lampy bez ustalenia położenia mocowań.
Kontrola bez napięcia
- Przełącznik izostatowy: odłącz przewody od badanego elementu, wcześniej wykonując zdjęcie ich ułożenia. Multimetr ustaw na test ciągłości lub rezystancji. Styki powinny zwierać się zgodnie z wybraną pozycją przycisku. Brak przejścia na jednym biegu może wskazywać na uszkodzenie przełącznika, lecz interpretacja wymaga rozpoznania jego wyprowadzeń.
- Wiązka: sprawdź konektory pod kątem nadpalenia, luzu, korozji i przewodów przerwanych przy zacisku. Pomiar ciągłości wykonuje się przy odłączonych końcach przewodu, aby wynik nie przechodził przez inne elementy obwodu.
- Uzwojenia silnika: przerwa między właściwymi wyprowadzeniami przemawia za uszkodzeniem uzwojenia lub zabezpieczenia termicznego. Sama skończona rezystancja nie potwierdza jednak, że silnik ruszy pod obciążeniem i nie ma zwarć międzyzwojowych.
- Kondensator silnika: po bezpiecznym rozładowaniu odłącz przynajmniej jedno wyprowadzenie i zmierz pojemność. Wynik porównaj z wartością oraz tolerancją nadrukowaną na konkretnym kondensatorze. Pomiar wykonany bez odłączenia od instalacji może być zafałszowany.
Ocena izolacji silnika względem obudowy wymaga odpowiedniego miernika rezystancji izolacji. Zwykły multimetr nie wykrywa wszystkich uszkodzeń ujawniających się dopiero przy napięciu roboczym lub po rozgrzaniu.
Pomiary wewnątrz pracującego okapu przy napięciu sieciowym są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają kwalifikacji, zabezpieczenia stanowiska, właściwych sond i schematu konkretnego wykonania urządzenia. Kontrola napięcia na wejściu silnika może odróżnić awarię sterowania od awarii dmuchawy, ale błędny punkt pomiarowy grozi porażeniem i uszkodzeniem części.
Wymiana poszczególnych części
Filtr przeciwtłuszczowy i filtry węglowe
Filtr aluminiowy zwalnia się zatrzaskiem i opuszcza, podtrzymując drugą ręką. W pochłaniaczu po jego zdjęciu uzyskuje się dostęp do filtrów węglowych zamocowanych przy zespole silnika. Nowe elementy muszą zostać osadzone symetrycznie i zablokowane; luźny filtr może hałasować lub ograniczać przepływ.
Lampa LED
OMC6271W wykorzystuje listwę LED, a nie dowolną żarówkę o podobnym kształcie. Przed wymianą sprawdź indeks części, parametry elektryczne, złącze, wymiary i sposób mocowania. Producent wymaga zastosowania modułu o specyfikacji zgodnej z częścią fabryczną. Jeżeli dostęp do lampy wymaga rozebrania instalacji elektrycznej lub instrukcja nie pokazuje procedury dla danego wykonania, wymianę powinien przeprowadzić serwis.
Przełączniki i stabilizator izostatu
Zespół przycisków trzeba wymieniać dopiero po wykluczeniu luźnych konektorów oraz przerwy w wiązce. Przed odłączeniem wykonaj wyraźne zdjęcie każdego przewodu. Mechanizm powinien poruszać się bez zacinania, a po montażu przyciski nie mogą być naprężone przez źle ułożoną obudowę lub stabilizator.
Kompletna dmuchawa
Przed zakupem całego zespołu sprawdź, czy problemu nie powoduje zabrudzenie wirnika, jego ocieranie, kondensator, przełącznik albo wiązka. Przy wymianie dmuchawy należy oznaczyć przewody, zabezpieczyć ostre krawędzie blach i podeprzeć zespół przed zwolnieniem mocowań. Po montażu wirnik nie może dotykać osłony, a przewody nie mogą znaleźć się w jego zasięgu.
Dobór części do Amica OMC6271W
Podstawą doboru jest model OMC6271W, kod wyrobu 1193766 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam wygląd części nie wystarcza. OMC6271W może przypominać czarną wersję OMC6271B lub inne okapy z tej samej rodziny, ale kolor obudowy, długość wiązki, złącze, mocowanie albo wykonanie elektryczne mogą być inne.
Przy porównywaniu części zwróć uwagę na:
- fabryczny indeks i potwierdzone zastosowanie do kodu 1193766;
- wymiary i zatrzask filtra przeciwtłuszczowego;
- liczbę filtrów węglowych oraz oznaczenie FWK 145;
- napięcie, moc, złącze i długość lampy LED;
- układ przycisków i wyprowadzenia przełącznika;
- mocowania, wirnik, wiązkę i parametry zespołu dmuchawy;

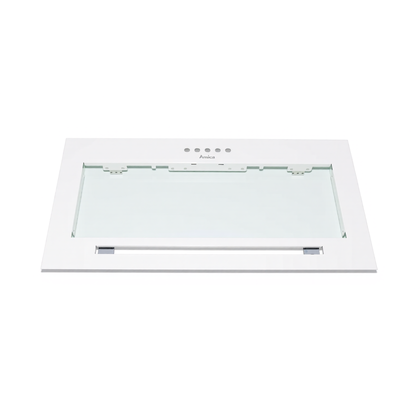

- kolor oraz stronę montażu elementów obudowy i szyby.
Jeżeli tabliczka wskazuje inny kod wyrobu, nie zakładaj zgodności tylko dlatego, że nazwa modelu jest podobna. Wróć do kategorii okapów Amica o szerokości 60 cm i wybierz stronę odpowiadającą pełnemu oznaczeniu urządzenia.
FAQ — części i naprawa Amica OMC6271W
Jaki filtr węglowy pasuje do Amica OMC6271W 1193766?
Producent wskazuje filtr FWK 145. Do pracy okapu w trybie pochłaniacza potrzebne są dwie sztuki. Filtrów węglowych nie stosuje się podczas pracy jako wyciąg odprowadzający powietrze na zewnątrz.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź czystość aluminiowego filtra, drożność i ułożenie przewodu, klapę zwrotną oraz dopływ powietrza do pomieszczenia. Podejrzenie dmuchawy rośnie, gdy wirnik ociera, nie osiąga kolejnych prędkości, zatrzymuje się albo silnik tylko buczy.
Dlaczego działa światło, ale nie działa wentylator?
Oświetlenie i wentylator są sterowane niezależnie. Sprawna lampa potwierdza obecność zasilania w urządzeniu, lecz nie wyklucza awarii styków izostatu, wiązki silnika, kondensatora, uzwojenia lub zablokowania wirnika.
Czy filtr aluminiowy trzeba wymieniać co miesiąc?
Nie, comiesięczne zalecenie dotyczy czyszczenia podczas normalnego użytkowania. Wymiana jest potrzebna, gdy filtr jest mechanicznie uszkodzony, zdeformowany, nie trzyma się w ramce lub nie można już usunąć nagromadzonego tłuszczu.
Czy lampę LED można zastąpić dowolną listwą o podobnym rozmiarze?
Nie. Trzeba potwierdzić napięcie, moc, złącze, wymiary, mocowanie i indeks części. Podobna obudowa nie gwarantuje zgodności elektrycznej ani bezpiecznej pracy.
Jakie dane są potrzebne do potwierdzenia części?
Odczytaj z tabliczki znamionowej model OMC6271W, kod wyrobu 1193766 i pełny 14-cyfrowy numer fabryczny. W razie wątpliwości prześlij wyraźne zdjęcie całej tabliczki oraz oznaczenia demontowanej części.
