1002373 - Okap teleskopowy OTB 414 B Brąz
Części zamienne do okapu Amica OTB 414 B o kodzie wyrobu 1002373 obejmują między innymi silnik, przełączniki, mikrowyłącznik, elementy oświetlenia, prowadnice i części wylotu powietrza. Przed zakupem ustal przyczynę słabego ciągu, hałasu lub braku reakcji urządzenia, a zgodność potwierdź także na podstawie 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OTB 414 B?
Ten okap teleskopowy może przestać działać z powodu usterki elektrycznej, zablokowania mechanizmu, zabrudzenia układu wentylatora albo problemu z instalacją odprowadzającą powietrze. Sam objaw nie wskazuje jeszcze części, którą należy wymienić. Przykładowo słaby ciąg może wynikać zarówno ze zużycia silnika, jak i z niedrożnego filtra, zamkniętych klapek wylotu lub zgniecionego przewodu wentylacyjnego.
Przed demontażem odłącz okap od zasilania i upewnij się, że nie można go przypadkowo włączyć. Filtr przeciwtłuszczowy może mieć ostre krawędzie, dlatego podczas wyjmowania warto użyć rękawic ochronnych.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap nie reaguje po wysunięciu części teleskopowej | Brak zasilania, uszkodzony przewód lub zacisk, mikrowyłącznik, przełączniki sterowania | Sprawdź inne urządzenie w gnieździe, obejrzyj przewód i puszkę przyłączeniową, skontroluj działanie mechanizmu wysuwu | Sprawne gniazdo nie potwierdza jeszcze, że napięcie dociera przez cały obwód okapu |
| Oświetlenie działa, ale silnik nie rusza | Przełącznik biegu, przewody silnika, zablokowana turbina, uzwojenie silnika, ewentualny kondensator właściwy dla danego wykonania | Po odłączeniu zasilania sprawdź, czy wirnik nie ociera i nie jest oblepiony tłuszczem; skontroluj złącza i ciągłość odpowiednich obwodów | Swobodny obrót wyklucza mechaniczną blokadę, lecz nie potwierdza sprawności silnika pod obciążeniem |
| Silnik buczy lub uruchamia się z opóźnieniem | Opory mechaniczne, zużyte panewki lub łożyskowanie, zabrudzenie wirnika, uszkodzony kondensator, jeśli występuje | Obróć dostępny wirnik ręcznie przy odłączonym zasilaniu; szukaj tarcia, luzu i śladów przegrzania | Ciężki lub nierówny obrót przemawia za problemem mechanicznym; płynny obrót nie wyklucza usterki elektrycznej |
| Okap pracuje, ale słabo usuwa opary | Zabrudzony filtr, nasycony filtr węglowy, niedrożna rura, zablokowane klapki, nieszczelność lub zużycie silnika | Najpierw oczyść filtr przeciwtłuszczowy, sprawdź drożność wylotu i swobodny ruch klapek | Poprawa po usunięciu oporów przepływu oznacza, że wymiana silnika nie była pierwszym właściwym krokiem |
| Słychać stukanie, grzechotanie lub ocieranie | Poluzowane mocowanie, klapki wylotu, uszkodzona turbina, ciało obce, prowadnica lub silnik | Ustal, czy dźwięk powstaje także na niskim biegu i czy pojawia się przy wsuwaniu panelu | Hałas zależny od obrotów wskazuje na układ wentylatora; dźwięk podczas wysuwania dotyczy raczej prowadnic lub mechanizmu teleskopu |
| Nie działa światło | Źródło światła, oprawa, przewody, przełącznik albo styki | Po odłączeniu zasilania obejrzyj źródło światła, oprawę i konektory; zamiennik porównaj z oznaczeniem części fabrycznej | Nowa żarówka nie pomoże, jeśli uszkodzona jest oprawa, przewód lub sekcja przełącznika |
Okap nie włącza się po wysunięciu panelu
W okapie teleskopowym istotny jest mechanizm współpracujący z wysuwaną częścią. Jeżeli urządzenie raz działa, a raz nie, obserwuj, czy reakcja zależy od położenia panelu. Uruchamianie dopiero po dociśnięciu, poruszeniu lub niepełnym wysunięciu może wskazywać na zużyty mikrowyłącznik, jego mocowanie albo element, który powinien go naciskać. Podobny objaw może jednak wywołać luźna wsuwka lub nadłamany przewód poruszający się razem z mechanizmem.
Po odłączeniu zasilania można sprawdzić mikrowyłącznik omomierzem lub funkcją testu ciągłości. Przewody należy odłączyć od badanego elementu, aby pozostała część instalacji nie utworzyła równoległej drogi pomiarowej. Styk powinien wyraźnie zmieniać stan podczas naciskania mechanizmu. Brak zmiany wskazuje na niesprawny styk, ale prawidłowy pomiar nie potwierdza jeszcze, że wyłącznik jest poprawnie uruchamiany po złożeniu okapu.

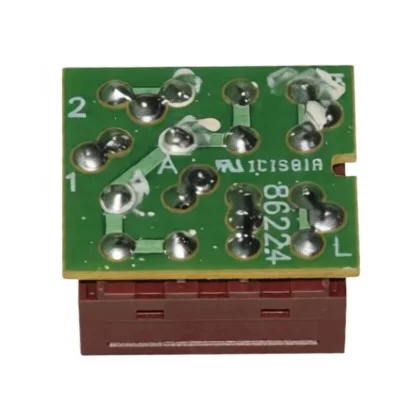

Podobnie sprawdza się mechaniczne przełączniki biegów: na odłączonym elemencie bada się, czy wybrane pary zacisków uzyskują ciągłość po ustawieniu danej pozycji. Układ zacisków trzeba rozpoznać według oznaczeń części lub dokumentacji konkretnego wykonania — nie należy zakładać uniwersalnego pinoutu na podstawie samego wyglądu przełącznika.
Jak ocenić silnik i układ wentylatora?
Po zdjęciu filtra przeciwtłuszczowego można ocenić widoczną część kanału powietrznego i turbiny. Nagromadzony tłuszcz zwiększa opory ruchu, powoduje niewyważenie oraz może przedostawać się do elementów łożyskowania. Wirnik powinien obracać się bez wyraźnego zacinania, tarcia o obudowę i nadmiernego luzu. Nie wolno wkładać dłoni do mechanizmu, dopóki okap pozostaje podłączony do sieci.
Pomiar rezystancji uzwojenia silnika służy przede wszystkim do wykrycia przerwy lub oczywistego zwarcia. Wykonuje się go na odłączonych przewodach silnika, zgodnie z układem jego wyprowadzeń. Wynik skończony może potwierdzić ciągłość uzwojenia, ale nie dowodzi, że silnik osiąga prawidłowe obroty, nie przegrzewa się i zachowuje sprawność pod obciążeniem. Zwykły multimetr nie zastępuje również badania izolacji względem metalowej obudowy.
Jeżeli przy silniku znajduje się kondensator pracy, jego pojemność należy porównać z wartością zapisaną na obudowie, a nie z przypadkową wartością podawaną dla innych okapów. Element trzeba odłączyć i bezpiecznie rozładować przed pomiarem. Kondensator z pękniętą, odkształconą lub przegrzaną obudową wymaga wymiany na wariant o zgodnej pojemności, napięciu znamionowym i przeznaczeniu.
Pomiary pod napięciem, próbne zasilanie wymontowanego silnika i badanie rezystancji izolacji są przeznaczone dla wykwalifikowanego technika. Wymagają zabezpieczonego stanowiska, odpowiednich przyrządów oraz znajomości schematu danego wykonania okapu.
Słaby ciąg nie musi oznaczać zużytego silnika
W trybie wyciągu powietrze musi swobodnie przejść przez filtr przeciwtłuszczowy, turbinę, króciec, klapki zwrotne i przewód odprowadzający. Zanim wymienisz silnik, sprawdź kolejno:
- czy metalowy filtr nie jest zalepiony tłuszczem lub zdeformowany;
- czy turbina i jej obudowa nie są silnie zabrudzone;
- czy klapki na wylocie otwierają się swobodnie i nie są zablokowane zabudową;
- czy przewód nie jest zgnieciony, rozłączony albo nadmiernie zwężony;
- czy kanał, do którego podłączono okap, zapewnia odpływ powietrza;
- czy podczas pracy nie powstają nieszczelności na połączeniach przewodu.
W trybie pochłaniacza dodatkowym oporem jest filtr węglowy. Gdy zostanie nasycony, pogarsza usuwanie zapachów i może ograniczać przepływ. Nie należy mylić go z filtrem przeciwtłuszczowym: typowy filtr metalowy jest czyszczony, natomiast zwykły jednorazowy filtr z węglem aktywnym wymienia się zgodnie z instrukcją właściwą dla danego wariantu.
Po umyciu filtr musi całkowicie wyschnąć przed ponownym montażem. Zmiana koloru aluminium po czyszczeniu nie oznacza sama w sobie utraty funkcji. Filtra nie należy prostować na siłę, jeżeli jego ramka lub siatka są uszkodzone i nie dają się stabilnie zamocować.
Głośna praca: silnik, klapki czy instalacja?
Rodzaj dźwięku ułatwia zawężenie przyczyny. Rytmiczne ocieranie nasilające się wraz z biegiem może oznaczać zdeformowaną lub zabrudzoną turbinę. Grzechotanie w rejonie króćca częściej wiąże się z luźnymi klapkami. Rezonans obudowy może pochodzić od poluzowanego mocowania silnika, wspornika, przewodu albo samego okapu w szafce.
Jeżeli hałas pojawia się przede wszystkim przy wysuwaniu i wsuwaniu panelu, sprawdź prowadnice, listwę uchwytu oraz elementy ograniczające ruch. Prowadnicy nie należy dobierać wyłącznie według długości — liczą się także strona montażu, punkty mocowania, profil i wykonanie kolorystyczne.
Dostęp do części i wymiana
Podstawowy dostęp uzyskuje się od spodu po wyjęciu filtra przeciwtłuszczowego. Tą drogą można ocenić wnętrze, oświetlenie, część przewodów oraz widoczne elementy wentylatora. Dostęp do przełączników wymaga zwykle rozebrania obudowy sterowania przy wysuwanym froncie, natomiast wymiana silnika, puszki przyłączeniowej lub elementów wylotu może wymagać opuszczenia okapu z zabudowy meblowej.
Kolejność prac zależy od położenia mocowań w danym egzemplarzu. Przed odłączeniem przewodów wykonaj zdjęcie ich ułożenia i oznacz złącza. Nie ciągnij za żyły, nie zamieniaj konektorów miejscami i nie pozostawiaj przewodów w obszarze ruchu prowadnic albo turbiny. Podczas montażu sprawdź, czy wiązka znajduje się w uchwytach, osłony są kompletne, a przewód zasilający nie został przygnieciony.
Po złożeniu najpierw ręcznie sprawdź swobodny ruch teleskopu i elementów wentylatora. Dopiero po zamontowaniu filtrów i osłon można wykonać próbę wszystkich biegów oraz oświetlenia. Okapu nie należy normalnie użytkować bez filtra przeciwtłuszczowego.
Jak dobrać części do Amica OTB 414 B?
Podstawowe oznaczenia tej kategorii to model OTB 414 B i kod wyrobu 1002373. Do ostatecznej identyfikacji przygotuj również 14-cyfrowy numer fabryczny z tabliczki znamionowej. Numer ten pozwala odróżnić warianty produkcyjne, w których mogły zmienić się złącza, mocowania lub wykonanie podzespołu.
Przy porównywaniu części zwróć uwagę na:
- numer katalogowy wymontowanego elementu;
- kształt i rozstaw mocowań;
- liczbę oraz układ złączy;
- parametry elektryczne silnika, kondensatora i oświetlenia;
- stronę montażu prowadnicy lub uchwytu;
- kolor elementów widocznych po zamontowaniu;
- kompletność zespołu, na przykład obecność przewodów, obudowy albo uchwytów.
Samo oznaczenie „OTB 414” nie wystarcza do przenoszenia części między wersjami B, W i I. Identyczny kształt obudowy również nie przesądza o zgodności przełącznika, oprawy czy silnika. Przed zamówieniem odczytaj model, kod 1002373 i pełny numer fabryczny; jeśli tabliczka jest nieczytelna, przygotuj jej zdjęcie oraz fotografie wymontowanej części i jej oznaczeń.
FAQ – części i naprawa okapu Amica OTB 414 B
Dlaczego okap działa tylko po poruszeniu wysuwanym panelem?
Należy sprawdzić mechanizm uruchamiający, mikrowyłącznik, jego mocowanie oraz przewody poruszające się przy teleskopie. Pomiar samego styku nie wyklucza złego ustawienia mechanicznego po złożeniu obudowy.
Czy ciągłość uzwojenia oznacza, że silnik jest sprawny?
Nie. Taki pomiar wykrywa przede wszystkim przerwę w uzwojeniu. Nie ocenia zachowania pod obciążeniem, stanu łożyskowania, temperatury pracy ani izolacji elektrycznej silnika.
Co sprawdzić, gdy silnik pracuje, ale okap słabo ciągnie?
Najpierw oczyść filtr przeciwtłuszczowy i sprawdź turbinę, klapki wylotu, przewód oraz drożność kanału. W pochłaniaczu oceń także filtr węglowy. Silnik warto podejrzewać dopiero po wykluczeniu oporów przepływu.
Czy można zamontować część z okapu OTB 414 I lub OTB 414 W?
Nie należy zakładać zgodności na podstawie podobnej nazwy modelu. Wersje mogą różnić się kolorem, mocowaniami, okablowaniem lub numerami części. Potrzebne jest potwierdzenie katalogowe według kodu wyrobu i numeru fabrycznego.
Jakie dane są potrzebne do dobrania części?
Przygotuj model OTB 414 B, kod wyrobu 1002373 i pełny 14-cyfrowy numer fabryczny. W przypadku elementów mechanicznych lub elektrycznych pomocne są także zdjęcia mocowań, złączy i oznaczeń wymontowanej części.
