1008307 - Okap teleskopowy OTB 525 I Inox (Amica)
Części do okapu Amica OTB 525 I o kodzie wyrobu 1008307 obejmują między innymi filtry, elementy oświetlenia, silnik, przełączniki, mikrowyłącznik oraz części wysuwanego panelu. Jeśli okap słabo zasysa, nie reaguje na wysunięcie albo nie świeci, przed zakupem ustal źródło usterki i porównaj pełne dane z tabliczki znamionowej.
Części zamienne do okapu Amica OTB 525 I 1008307
Amica OTB 525 I jest okapem teleskopowym z wysuwanym panelem, mechaniczną regulacją prędkości i metalowymi filtrami przeciwtłuszczowymi. W katalogu części dla kodu 1008307 występują zarówno podzespoły elektryczne, jak i elementy mechanizmu teleskopowego: silnik i wirnik, przełączniki, mikrowyłącznik, oprawy oświetlenia, prowadnica, listwy, uchwyty oraz klapki kanału wentylacyjnego.
Sama nazwa objawu nie wskazuje jeszcze części do wymiany. Słaby ciąg może wynikać z zapchanego filtra lub kanału, brak reakcji na wysunięcie — z mechanizmu panelu albo mikrowyłącznika, a niedziałające światło — ze źródła światła, oprawy, przewodów lub przełącznika.
Od objawu do możliwej przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap działa, ale słabo zasysa | zabrudzony filtr metalowy, zużyty filtr węglowy, niedrożny przewód, zablokowana klapka zwrotna, zabrudzony wirnik | stan filtrów, drożność wylotu i swobodę ruchu klapek | poprawa po oczyszczeniu wskazuje na opory przepływu, a nie awarię silnika |
| Silnik nie uruchamia się, ale światło działa | przełącznik biegów, mikrowyłącznik panelu, przewody, silnik lub kondensator, jeśli występuje osobno | reakcję na wysuwanie panelu, złącza oraz ciągłość przełączników | sprawne światło potwierdza jedynie obecność zasilania w części obwodów okapu |
| Okap buczy, lecz wirnik nie rusza | blokada wirnika, zużyte łożyskowanie, uszkodzenie silnika lub kondensatora | po odłączeniu zasilania sprawdzić, czy wirnik obraca się bez ocierania | opór mechaniczny kieruje diagnostykę na wirnik i silnik; swobodny ruch nie wyklucza usterki elektrycznej |
| Działa tylko jeden bieg | zużyty przełącznik, przerwane połączenie albo uszkodzenie odpowiedniego odczepu uzwojenia | przełącznik, konektory i przewody poszczególnych biegów | brak ciągłości jednego toru może wskazać przełącznik, ale pomiar trzeba wykonać po odłączeniu go od obwodu |
| Nie działa oświetlenie, wentylator pracuje | źródło światła, oprawa, styki, przewody albo sekcja przełącznika światła | stan źródła światła i oprawy, ślady przegrzania, ciągłość obwodu | sprawny wentylator przemawia przeciwko całkowitemu brakowi zasilania okapu |
| Okap grzechocze lub wibruje | zabrudzony lub uszkodzony wirnik, luźne mocowanie, klapki zwrotne, prowadnica albo element obudowy | lokalizację hałasu na różnych biegach i stan elementów ruchomych | hałas zmieniający się z obrotami zwykle wymaga kontroli zespołu wentylatora; stukanie przy podmuchach może pochodzić od klapek |
Okap słabo pochłania opary — od czego zacząć?
Najpierw ustal, czy urządzenie pracuje jako wyciąg, odprowadzający powietrze przewodem na zewnątrz, czy jako pochłaniacz, który zawraca je do pomieszczenia przez filtr węglowy. To rozróżnienie zmienia kolejność diagnostyki.
W trybie wyciągu sprawdź:
- Czy metalowy filtr przeciwtłuszczowy nie jest pokryty zwartą warstwą tłuszczu.
- Czy przewód nie jest zgnieciony, rozłączony albo zablokowany.
- Czy klapki przy króćcu wylotowym otwierają się pod wpływem przepływu.
- Czy po zapewnieniu dopływu powietrza do kuchni działanie okapu się poprawia.
- Czy wirnik osiąga wyraźnie różne prędkości na kolejnych pozycjach przełącznika.
W trybie pochłaniacza dodatkowym ograniczeniem przepływu może być nasycony filtr węglowy. Takiego standardowego filtra nie należy myć, chyba że instrukcja konkretnego wkładu wyraźnie określa go jako regenerowalny. Brak skutecznego usuwania zapachów przy prawidłowym przepływie powietrza przemawia raczej za zużyciem wkładu węglowego niż za uszkodzeniem silnika.

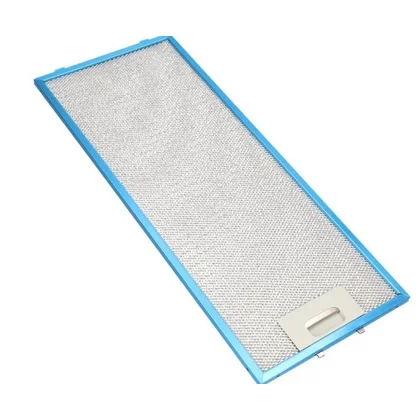

Metalowy filtr można umyć po wyjęciu z okapu. Przed ponownym montażem powinien być całkowicie suchy i nie może mieć rozerwanej siatki ani odkształconej ramki. Silnie zabrudzony filtr zwiększa opory przepływu, obciążenie wentylatora i poziom hałasu.
Brak reakcji na wysunięcie panelu teleskopowego
W tym modelu wysunięcie szuflady uruchamia wyciąg, a jej wsunięcie wyłącza urządzenie. Jeżeli okap nie reaguje lub działa tylko przy określonym położeniu panelu, warto sprawdzić trzy obszary:
- czy panel porusza się pełnym zakresem i nie przekrzywia na prowadnicach;
- czy element uruchamiający mikrowyłącznik nie jest pęknięty, przesunięty albo zablokowany tłuszczem;
- czy mikrowyłącznik i jego konektory zachowują ciągłość po mechanicznym przełączeniu.
Do pomiaru ciągłości okap musi być odłączony od sieci, a badany mikrowyłącznik odseparowany przynajmniej jednym przewodem od pozostałej instalacji. Miernik powinien wskazać wyraźną zmianę między stanem rozłączonym a załączonym. Brak zmiany może oznaczać uszkodzenie styków, ale najpierw trzeba upewnić się, że mechanizm rzeczywiście wciska przełącznik.
Jeśli panel pracuje ciężko, nie należy zwiększać siły ani wyginać prowadnic. Najpierw usuwa się osad i sprawdza symetrię mocowań, listwy oraz zaślepki. Pękniętej prowadnicy lub zaczepu nie zastępuje się prowizorycznym drutem czy klejeniem w pobliżu przewodów i ruchomego panelu.
Jak sprawdzić silnik, przełącznik i przewody?
Po odłączeniu urządzenia od zasilania zdejmij metalowe filtry. Dają one dostęp do wnętrza okapu i pozwalają obejrzeć wirnik, dolną część zespołu wentylatora, przewody oraz część mocowań. Przed rozłączeniem konektorów wykonaj zdjęcie ich położenia i oznacz przewody. Nie opieraj montażu wyłącznie na kolorach izolacji.
Kontrola mechaniczna wentylatora
Wirnik powinien obracać się bez uderzania o obudowę i bez wyraźnych punktów zacięcia. Warstwa tłuszczu może go niewyważyć, a pęknięta łopatka powodować drgania. Swobodny ruch nie potwierdza jednak sprawności uzwojeń ani elementów zasilających silnik.
Pomiar przełączników
Po odłączeniu przewodów można sprawdzić omomierzem, czy odpowiednie tory przełącznika zwierają się w kolejnych pozycjach. Wyniki należy porównać z układem styków konkretnej części — nie istnieje jeden uniwersalny pinout wszystkich przełączników okapów. Niestabilny wynik podczas poruszania przyciskiem może wskazywać na zużyte lub zabrudzone styki.
Kontrola silnika
Pomiar ciągłości uzwojeń może wykazać przerwę, ale nie daje pełnej oceny silnika. Prawidłowa rezystancja zależy od wykonania i badanego odczepu, dlatego nie należy porównywać jej z przypadkową wartością znalezioną dla innego okapu. Zwykły multimetr nie wykryje również wszystkich zwarć międzyzwojowych ani pogorszonej izolacji ujawniającej się dopiero podczas pracy.
Jeśli w danym wykonaniu zastosowano osobny kondensator silnika, bada się jego pojemność po bezpiecznym odłączeniu i rozładowaniu, a wynik porównuje z oznaczeniem na obudowie. Dobiera się tę samą pojemność, odpowiedni typ do pracy z silnikiem i napięcie znamionowe nie niższe od oryginalnego. Sam pomiar omomierzem nie jest miarodajnym pomiarem pojemności.
Pomiary pod napięciem oraz badanie rezystancji izolacji są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, narzędzi i zabezpieczenia odsłoniętych części. Nie wolno zasilać rozebranego okapu prowizorycznymi przewodami ani omijać mikrowyłącznika.
Oświetlenie nie działa — źródło światła czy oprawa?
Najpierw sprawdź, czy nie działa jedna lampa, czy całe oświetlenie. Awaria pojedynczego punktu częściej kieruje uwagę na źródło światła, oprawę i lokalne połączenie. Gdy oba punkty nie świecą, należy również sprawdzić przełącznik oświetlenia, wspólne zasilanie oraz listwę przyłączeniową.
Po odłączeniu okapu obejrzyj oprawę pod kątem przebarwień, nadtopienia, korozji i luźnych styków. Nowe źródło światła musi odpowiadać rodzajowi oprawy, napięciu, dopuszczalnej mocy i warunkom temperaturowym. Nie należy zakładać, że każda lampa LED oferowana do wybranych okapów jest bezpośrednim zamiennikiem tradycyjnej żarówki — zgodność może wymagać kompletnej oprawy lub wiązki.
Wymiana części w okapie teleskopowym
Typowa kolejność bezpiecznego dostępu zaczyna się od odłączenia okapu od zasilania, zabezpieczenia płyty grzejnej i wyjęcia filtrów przeciwtłuszczowych. Dalszy demontaż zależy od wymienianego elementu:
- źródła światła i oprawy są dostępne od spodu po zdjęciu osłony właściwej dla danego wykonania;
- przełączniki i przyciski znajdują się w strefie panelu sterowania;
- mikrowyłącznik wymaga kontroli miejsca współpracy z wysuwanym mechanizmem;
- silnik i wirnik znajdują się za filtrami oraz osłoną zespołu wentylatora;
- prowadnice, listwy i uchwyty wymagają podparcia panelu, aby nie obciążyć drugiej strony mechanizmu.
Podczas montażu przewody trzeba poprowadzić przez fabryczne uchwyty, z dala od wirnika i prowadnic. Konektory powinny wejść do końca, bez luzu i bez zgniatania zacisków. Przed podłączeniem zasilania sprawdź ręcznie ruch szuflady i wirnika, zamontuj osłony oraz filtry, a następnie skontroluj wszystkie biegi, oświetlenie, hałas i przepływ powietrza.
Jak dobrać część do Amica OTB 525 I?
Podstawą doboru jest tabliczka znamionowa okapu. Dla urządzeń Amica należy odczytać:
- pełny model: OTB 525 I;
- kod wyrobu: 1008307;
- 14-cyfrowy numer fabryczny.
Kod 1008307 potwierdza konkretną kartę modelu, ale przy częściach występujących w kilku wykonaniach nadal warto przekazać komplet oznaczeń. Dotyczy to zwłaszcza silników, przełączników, wiązek, opraw oświetlenia i elementów panelu.
Przy filtrach porównaj także konstrukcję kasety, wymiary i sposób mocowania. Przy elementach mechanicznych istotne są strona montażu, rozmieszczenie zaczepów i kolor lub wykończenie. Przy częściach elektrycznych samo podobne złącze nie potwierdza zgodności — liczą się funkcja styków, parametry i katalogowe przypisanie do kodu urządzenia.
Jeżeli tabliczka jest nieczytelna, wykonaj zdjęcie całego oznaczenia oraz starej części z widocznym numerem, złączami i mocowaniami. Nie dobieraj podzespołu wyłącznie na podstawie zdjęcia frontu okapu. Inne teleskopowe modele można znaleźć w kategorii okapów Amica o szerokości 50 cm, ale ich części nie muszą być zamienne z OTB 525 I.
FAQ — części i naprawa okapu Amica OTB 525 I
Dlaczego okap działa tylko po ustawieniu panelu w określonej pozycji?
Możliwy jest problem z prowadnicą, elementem naciskającym mikrowyłącznik, samym mikrowyłącznikiem albo jego konektorami. Najpierw sprawdź mechaniczny zakres ruchu, a następnie ciągłość odłączonego przełącznika.
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzone filtry, nasycony filtr węglowy, zablokowaną klapkę, niedrożny przewód oraz niewystarczający dopływ powietrza do kuchni. Silnik jest podejrzany, gdy nie osiąga właściwych obrotów mimo drożnej instalacji.
Jak sprawdzić przełącznik biegów okapu?
Po odłączeniu zasilania i przewodów przełącznika mierzy się ciągłość odpowiednich torów w każdej pozycji. Układ pinów trzeba ustalić dla konkretnej części; nie należy przenosić schematu z podobnie wyglądającego przełącznika.
Czy filtr węglowy jest potrzebny przy podłączeniu do kanału wywiewnego?
Standardowo filtr węglowy stosuje się w obiegu zamkniętym, gdy oczyszczone powietrze wraca do kuchni. W trybie wyciągu podstawową rolę pełni filtr przeciwtłuszczowy, a powietrze jest odprowadzane przewodem na zewnątrz zgodnie z wymaganiami instalacyjnymi.
Czy do OTB 525 I można założyć dowolne oświetlenie LED?
Nie. Trzeba potwierdzić rodzaj oprawy, napięcie, moc, wymiary, mocowanie i sposób podłączenia. W niektórych przypadkach wymienia się komplet oświetlenia z przewodami, a nie samo źródło światła.
Jakie dane przesłać, aby dobrać część bez pomyłki?
Prześlij zdjęcie tabliczki z modelem OTB 525 I, kodem wyrobu 1008307 i 14-cyfrowym numerem fabrycznym. Przydatne jest również zdjęcie starej części, jej oznaczeń, złączy i mocowań.
