1161208 - OTS515I (OTS5234I) Amica
Części do okapu Amica o kodzie wyrobu 1161208 obejmują filtry, elementy wysuwanego panelu, przełączniki, oświetlenie i zespół dmuchawy. Przy słabym ciągu, hałasie lub braku reakcji najpierw ustal, czy problem dotyczy przepływu powietrza, sterowania czy napędu. Właściwy wariant dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jakie części występują w okapie Amica 1161208?
Kod wyrobu 1161208 producent przypisuje do teleskopowego okapu OTS5234I o szerokości 50 cm. W nazwie kategorii występuje również oznaczenie OTS515I, jednak nie należy dobierać części wyłącznie na podstawie tej skróconej nazwy — producent stosował ją także przy urządzeniu z innym kodem wyrobu.
W tej konstrukcji znajdują się między innymi:
- dwa aluminiowe filtry przeciwtłuszczowe o różnych wymiarach: 376 × 130 mm i 377 × 205 mm;
- wysuwany panel uruchamiający okap przez wyłącznik krańcowy;

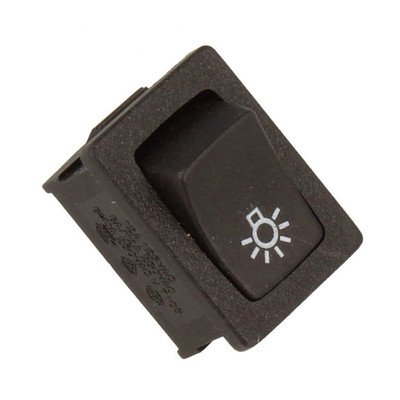

- kołyskowe przełączniki trzech prędkości i oświetlenia;
- silnik z turbiną oraz elementy jego zasilania;
- pojedyncze źródło światła LED z trzonkiem E14, fabrycznie o mocy 3 W;
- prowadnice, listwa frontowa, zaślepki i elementy mocujące;
- w trybie pochłaniacza — dwa filtry węglowe typu FWK 140.
Filtr węglowy nie jest potrzebny, gdy okap pracuje jako wyciąg i odprowadza powietrze do drożnego kanału wentylacyjnego.
Objawy i kolejność diagnostyki
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo usuwa parę | zabrudzone filtry aluminiowe, nasycone filtry węglowe, niedrożny lub zbyt oporowy przewód, brak dopływu powietrza, zabrudzona turbina | porównaj pracę po wyjęciu filtrów węglowych, skontroluj filtry tłuszczowe, wylot i drożność przewodu | poprawa po zdjęciu zużytego filtra lub udrożnieniu instalacji nie wskazuje na awarię silnika |
| Silnik nie rusza, lecz światło działa | niewysunięty panel, ustawienie przełącznika na 0, niesprawny wyłącznik krańcowy, przełącznik biegów, zablokowana turbina, kondensator lub silnik | wysuń panel, wybierz każdy bieg, a po odłączeniu zasilania sprawdź swobodę obrotu turbiny i stan złączy | swobodny wirnik nie potwierdza sprawności elektrycznej; opór, ocieranie lub zakleszczenie wskazują na problem mechaniczny |
| Silnik buczy i nie osiąga obrotów | blokada turbiny, zużycie łożysk, uszkodzenie kondensatora pracy lub uzwojenia | nie uruchamiaj go wielokrotnie; po odłączeniu zasilania sprawdź wirnik i kondensator pod kątem deformacji lub wycieku | brak widocznych uszkodzeń kondensatora nie potwierdza jego prawidłowej pojemności |
| Działa tylko część biegów | przełącznik kołyskowy, połączenia, odczepy uzwojenia silnika | sprawdź mechaniczne działanie przełącznika i ciągłość jego styków po odłączeniu przewodów | sprawny przełącznik zawęża diagnostykę do wiązki i silnika, ale nie określa automatycznie części do wymiany |
| Okap grzechocze lub wibruje | zabrudzona albo uszkodzona turbina, poluzowane mocowanie, prowadnica, obudowa lub przewód wentylacyjny | ustal, czy dźwięk pojawia się także bez filtrów węglowych i czy zmienia się po podtrzymaniu wysuwanego panelu | zmiana hałasu po podtrzymaniu panelu sugeruje luzy mechaniczne, a nie usterkę elektryczną |
| Nie działa oświetlenie, a wentylator pracuje | żarówka LED E14, oprawka, przełącznik światła lub przewody | po odłączeniu zasilania wyjmij źródło światła, obejrzyj styki i sprawdź przełącznik na ciągłość | sprawna żarówka nie wyklucza wypalonej oprawki ani uszkodzonego przełącznika |
Słabe pochłanianie nie musi oznaczać zużytego silnika
OTS5234I może pracować jako wyciąg lub pochłaniacz. W trybie wyciągu filtr węglowy powinien być usunięty, a powietrze odprowadzane przewodem do wentylacji. Zgnieciona rura, zwężenie, zabrudzony kanał albo brak nawiewu do szczelnej kuchni ograniczają przepływ mimo prawidłowych obrotów silnika.
W trybie pochłaniacza powietrze wraca do pomieszczenia. Jeżeli strumień jest wyczuwalny, ale zapachy pozostają, bardziej prawdopodobne jest nasycenie filtrów FWK 140 niż uszkodzenie dmuchawy. Jeśli jednocześnie spada przepływ i rośnie hałas, sprawdź również filtry aluminiowe oraz drożność drogi wydmuchu.
Jak sprawdzić przełączniki i silnik?
Przed pomiarem odłącz okap od sieci, wyjmij filtry i sfotografuj połączenia. Przewody oznacz etykietami według miejsc podłączenia — kolor izolacji nie jest wystarczającym dowodem funkcji przewodu.
Odłączony przełącznik można sprawdzić multimetrem w trybie ciągłości lub pomiaru małej rezystancji. Po zmianie pozycji odpowiednie styki powinny przechodzić ze stanu rozwartego do zwartego. Wynik stale otwarty może wskazywać na zużyty styk, ale przed zakupem należy jeszcze wykluczyć błąd pomiaru, zabrudzone konektory i uszkodzenie mechanizmu przycisku.
Uzwojenia silnika można kontrolować omomierzem dopiero po odłączeniu ich od instalacji okapu. Należy szukać przerwy w obwodzie oraz zwarcia z wyprowadzeń do metalowej obudowy. Same wartości rezystancji zależą od wykonania silnika i użytego odczepu biegu, dlatego nie należy porównywać ich z przypadkową wartością znalezioną dla innego okapu. Prawidłowa ciągłość uzwojenia nie potwierdza stanu łożysk, kondensatora ani pracy silnika pod obciążeniem.
Jeżeli silnik buczy, lecz nie startuje, kondensator pracy należy zmierzyć miernikiem pojemności po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego wyprowadzenia. Wynik porównuje się z oznaczeniem na obudowie kondensatora i jego tolerancją. Nie wolno dobierać pojemności „na oko” ani zastępować kondensatora elementem o nieodpowiednim rodzaju lub niższym napięciu znamionowym.
Pomiar napięcia na pracującym okapie oraz diagnostyka izolacji wymagają kwalifikacji, doświadczenia i odpowiednich przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Obecność napięcia na silniku przy braku ruchu zawęża podejrzenie do dmuchawy, kondensatora i połączeń, ale taki test trzeba wykonywać według schematu właściwego dla urządzenia.
Dostęp do części i wymiana
Do filtrów i części znajdujących się w dolnej strefie okapu uzyskuje się dostęp po całkowitym wysunięciu panelu i zwolnieniu zatrzasków filtrów aluminiowych. Filtr trzeba podtrzymywać podczas zwalniania uchwytu, aby nie spadł na płytę grzewczą.
Po zdjęciu filtrów można obejrzeć turbinę, obszar silnika, mocowania oraz filtry węglowe. FWK 140 montowane są przy bokach zespołu silnika; przed ich zdjęciem warto zapamiętać kierunek blokowania. Dostęp do przełączników wymaga demontażu odpowiedniej części frontu lub listwy sterowania, natomiast wymiana dmuchawy może wymagać poluzowania okapu w zabudowie. Kolejność i rozmieszczenie mocowań należy sprawdzić w konkretnym egzemplarzu, ponieważ nie wszystkie części są demontowane od spodu.
Podczas montażu:
- przełóż przewody dokładnie według wykonanych zdjęć i oznaczeń;
- wsuń konektory do oporu, bez ściskania ich szczypcami na zamontowanym elemencie;
- upewnij się, że wiązka nie wchodzi w obszar turbiny ani prowadnic panelu;
- sprawdź swobodny ruch wysuwanej części przed założeniem filtrów;
- po złożeniu przetestuj oddzielnie światło, każdy bieg i automatykę włączania po wysunięciu panelu.
Czyszczenie i wymiana filtrów
Aluminiowe filtry przeciwtłuszczowe producent zaleca czyścić co miesiąc podczas normalnego użytkowania. Można użyć łagodnego detergentu i ciepłej wody albo zmywarki, jeżeli dopuszcza to instrukcja urządzenia. Przed ponownym założeniem filtr musi być dokładnie wysuszony. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany. Nowy filtr jest potrzebny, gdy ramka jest odkształcona, siatka rozerwana, zatrzask uszkodzony lub element nie utrzymuje się prawidłowo w obudowie.
Filtrów węglowych FWK 140 nie należy myć ani regenerować. W instrukcji dla tej rodziny okapów przewidziano wymianę co najmniej co 3–4 miesiące, a przy intensywnym smażeniu częściej. Dotyczy to pracy w obiegu zamkniętym; w trybie wyciągu filtr węglowy tylko zwiększałby opory przepływu.
Jak dobrać właściwą część do okapu Amica?
Dla urządzeń Amica potrzebne są trzy dane z tabliczki znamionowej:
- pełny model;
- kod wyrobu 1161208;
- 14-cyfrowy numer fabryczny.
Kod 1161208 jest ważniejszy niż samo podobieństwo nazwy OTS515I lub OTS5234I. Przykładowo producent przypisuje model OTS515I także do innego kodu wyrobu, dlatego część pasująca do niego nie musi odpowiadać wariantowi 1161208.
Przy filtrach porównaj numer katalogowy, oba wymiary i położenie zatrzasku. Przy prowadnicach, zaślepkach oraz listwach sprawdź stronę montażu i kolor. Dla przełączników i dmuchawy znaczenie mają układ mocowań, liczba styków, oznaczenie części oraz wykonanie wiązki. Źródło LED powinno mieć trzonek E14 i parametry zgodne z przewidzianymi dla tego okapu; sama zgodność gwintu nie wystarcza, jeśli żarówka nie mieści się pod kloszem.
Jeżeli oznaczenie na tabliczce różni się od kodu 1161208, przejdź do kategorii okapów Amica o szerokości 50 cm i wyszukaj właściwy wariant. Przed zamówieniem części elektrycznej lub elementu obudowy najlepiej porównać numer katalogowy starej części oraz przesłać czytelne zdjęcie całej tabliczki znamionowej.
FAQ – części do Amica 1161208 OTS5234I
Czy OTS515I i OTS5234I to ten sam okap?
Nie należy tego zakładać na podstawie nazwy. Producent przypisuje kod 1161208 do OTS5234I, natomiast oznaczenie OTS515I występuje również przy innym kodzie wyrobu. Zgodność części trzeba potwierdzić pełną tabliczką znamionową.
Jaki filtr węglowy pasuje do kodu 1161208?
Producent wskazuje filtr FWK 140, montowany po obu stronach obudowy silnika podczas pracy okapu jako pochłaniacz. Filtra węglowego nie montuje się w trybie wyciągu.
Dlaczego okap działa dopiero po wysunięciu panelu?
To prawidłowa funkcja automatyki. Wyłącznik krańcowy uruchamia wentylator z wcześniej ustawioną prędkością po wysunięciu frontu. Jeśli okap nie reaguje mimo wybranego biegu, należy sprawdzić ruch panelu, krańcówkę, przełącznik i połączenia.
Czy głośna praca oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź zabrudzenie filtrów i turbiny, drożność przewodu, mocowanie obudowy oraz prowadnice panelu. Silnik podejrzewa się mocniej, gdy wirnik obraca się ciężko, ociera, nadmiernie się nagrzewa albo buczy bez osiągnięcia obrotów.
Czy można zamienić miejscami dwa filtry aluminiowe?
Nie powinno się tego robić. W tym modelu filtry mają różne wymiary: 376 × 130 mm oraz 377 × 205 mm. Przy doborze trzeba porównać także ramkę, zatrzask i pozycję montażową.
Czy sprawna żarówka oznacza uszkodzony włącznik światła?
Nie rozstrzyga tego jednoznacznie. Możliwa jest również wypalona oprawka, poluzowany konektor albo przerwa w przewodzie. Przełącznik należy sprawdzić miernikiem po odłączeniu od instalacji.
