Części zamienne do okapu teleskopowego Amica OTP5234W o kodzie wyrobu 1194380 pomagają usunąć problemy ze słabym ciągiem, głośną dmuchawą, oświetleniem i sterowaniem. Przed zakupem ustal przyczynę usterki i odczytaj z tabliczki model, kod wyrobu oraz 14-cyfrowy numer fabryczny — podobny wygląd filtra, włącznika lub silnika nie potwierdza zgodności.
Jak rozpoznać przyczynę usterki okapu Amica OTP5234W?
Ten okap może pracować jako wyciąg, który odprowadza powietrze przewodem wentylacyjnym, albo jako pochłaniacz, w którym powietrze przechodzi przez filtr węglowy i wraca do pomieszczenia. Sposób pracy ma znaczenie podczas diagnostyki: zużyty filtr węglowy pogarsza usuwanie zapachów w obiegu zamkniętym, ale nie wyjaśnia słabego przepływu w instalacji pracującej bez takiego filtra.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo zasysa | Zatłuszczony filtr aluminiowy, zużyty filtr węglowy, niedrożny przewód, zablokowana klapka zwrotna, brak dopływu powietrza do kuchni lub problem z dmuchawą | Stan filtrów, drożność wylotu, swobodny ruch klapek oraz zmianę ciągu po uchyleniu okna | Poprawa po uchyleniu okna wskazuje na problem z dopływem powietrza. Brak poprawy wymaga kontroli filtrów, kanału i dmuchawy |
| Silnik buczy, ale wirnik nie rusza | Zablokowany wirnik, zużyte łożyskowanie, uszkodzony kondensator pracy, przerwa w uzwojeniu lub nieprawidłowe sterowanie | Przy odłączonym zasilaniu sprawdź swobodę obrotu wirnika i stan kondensatora | Ciężki ruch lub tarcie wskazuje na problem mechaniczny. Swobodny wirnik nie wyklucza usterki kondensatora, silnika albo przełącznika |
| Działa tylko jeden bieg | Uszkodzony włącznik danego stopnia, przewód, złącze albo odpowiedni obwód uzwojenia silnika | Ciągłość styków włączników I, II i III oraz przewodów | Sprawny mechanicznie przycisk nie musi mieć sprawnych styków elektrycznych |
| Nie działa oświetlenie, ale wentylator pracuje | Źródło światła, oprawka, przewody lub włącznik lampki | Zacznij od lampy i oprawki, później sprawdź ciągłość wyłącznika | Nowa, sprawna lampa bez poprawy kieruje diagnostykę na oprawkę, połączenia i sterowanie |
| Nie działa ani światło, ani wentylator | Brak zasilania, przerwany przewód, luźne złącze, uszkodzony mikrowłącznik lub zespół sterowania | Gniazdo, przewód zasilający i połączenia dostępne bez pomiarów pod napięciem | Wspólny brak obu funkcji częściej wskazuje na wspólną część obwodu niż jednoczesną awarię lampy i silnika |
| Okap grzechocze lub wibruje | Luźna obudowa, klapki zwrotne, niewyważony albo ocierający wirnik, zabrudzenie dmuchawy, przenoszenie drgań na szafkę lub kanał | Ustal, czy dźwięk pochodzi z obudowy, wylotu, kanału czy zespołu silnika | Grzechotanie przy wylocie może pochodzić od klapek, a tarcie zależne od obrotów wymaga kontroli wirnika i obudowy dmuchawy |
Słaby ciąg nie oznacza od razu uszkodzenia silnika

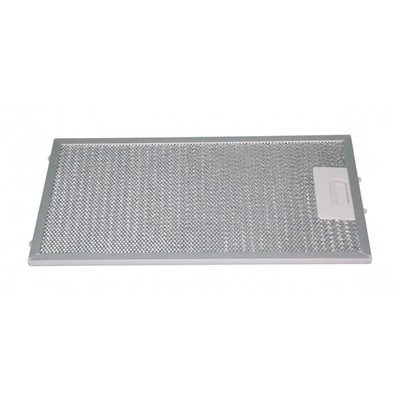

Najpierw wyjmij filtr aluminiowy i oceń go pod światło. Siatka oblepiona tłuszczem zwiększa opór przepływu, obciąża dmuchawę i może powodować głośniejszą pracę. Metalowy filtr należy umyć zgodnie z instrukcją urządzenia i dokładnie wysuszyć przed montażem. Filtra odkształconego, rozwarstwionego lub z uszkodzonym zatrzaskiem nie należy wciskać na siłę.
W trybie pochłaniacza sprawdź również filtr węglowy. Utrata zdolności neutralizowania zapachów nie zawsze oznacza wyraźny spadek obrotów silnika. Producent wskazuje dla OTP5234W o kodzie 1194380 komplet dwóch okrągłych filtrów FWP 12 i zaleca ich okresową wymianę zależną od intensywności użytkowania. Filtra standardowego z węglem aktywnym nie regeneruje się przez mycie.
Jeżeli okap pracuje jako wyciąg, skontroluj przewód odprowadzający powietrze. Zgnieciona rura, zbyt wiele ostrych załamań, zabrudzony kanał albo klapka zwrotna, która nie otwiera się swobodnie, mogą ograniczyć przepływ mimo sprawnego silnika. Krótka próba przy uchylonym oknie pomaga ocenić, czy szczelne pomieszczenie nie utrudnia dopływu powietrza potrzebnego do działania wentylacji.

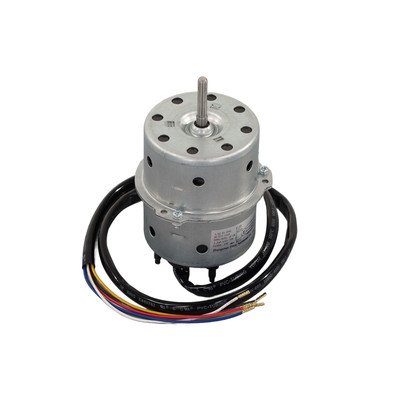

Jak sprawdzić silnik, wirnik i kondensator?
Przed zdjęciem filtra, dolnej osłony lub obudowy dmuchawy odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Krawędzie blach oraz zabrudzone tłuszczem elementy mogą być ostre i śliskie.
- Zdejmij metalowy filtr, podtrzymując go podczas zwalniania zatrzasku.
- Obejrzyj strefę dmuchawy, przewody, złącza i mocowania. Szukaj śladów przegrzania, przetarć oraz nagromadzonego tłuszczu.
- Przy odłączonym zasilaniu sprawdź, czy wirnik obraca się bez ocierania i wyraźnych zacięć. Nie uruchamiaj go przez popychanie ręką pod napięciem.
- Jeżeli wirnik obraca się swobodnie, a silnik po włączeniu tylko buczy lub ma trudności z rozruchem, sprawdzenia wymaga kondensator pracy oraz uzwojenia silnika.
Kondensator mierzy się po odłączeniu urządzenia, bezpiecznym rozładowaniu elementu i wypięciu co najmniej jednego jego przewodu z obwodu. Miernik ustaw na pomiar pojemności, a wynik porównaj z wartością zapisaną na obudowie kondensatora i jej tolerancją. Znacznie obniżona pojemność, przerwa lub widoczne uszkodzenie kwalifikują element do wymiany. Prawidłowa pojemność zmierzona bez obciążenia nie potwierdza jednak całkowicie jego zachowania po nagrzaniu i podczas pracy silnika.
Uzwojenia można wstępnie sprawdzić omomierzem po odłączeniu wiązki silnika. Przerwa między właściwymi wyprowadzeniami wskazuje na uszkodzenie uzwojenia, przewodu albo zabezpieczenia termicznego znajdującego się w zespole. Same wartości rezystancji nie powinny być porównywane z przypadkowymi danymi innego silnika. Przypisanie zacisków i oczekiwane wyniki zależą od konkretnego wykonania podzespołu.
Pomiary napięcia na pracującym okapie i diagnostyka izolacji wymagają kwalifikacji, odpowiednich przyrządów oraz procedury właściwej dla urządzenia. Nie są przeznaczone dla osoby bez przygotowania. Kolor przewodu nie jest wystarczającą podstawą do ustalenia jego funkcji — przed odłączeniem wiązek należy je oznaczyć i wykonać zdjęcia połączeń.
Sterowanie i automatyczne włączanie po wysunięciu frontu
W okapie teleskopowym usterka prowadnicy, mocowania frontu lub mikrowłącznika może powodować brak reakcji po wysunięciu części ruchomej, przerywanie pracy albo konieczność ustawiania frontu w określonym położeniu. Najpierw sprawdź, czy prowadnice poruszają się równo, nic ich nie blokuje, a element uruchamiający mikrowłącznik rzeczywiście dochodzi do właściwej pozycji.
Poszczególne biegi są obsługiwane przez oddzielne styki przełączników. Przy odłączonym zasilaniu można zbadać ciągłość każdego włącznika w pozycji włączonej i brak przejścia w pozycji wyłączonej. Wynik należy mierzyć po odpięciu badanego elementu od reszty obwodu, ponieważ równoległe połączenia mogą zafałszować wskazanie. Jeśli przełącznik działa prawidłowo, sprawdź wiązkę, konektory i odpowiednie wyprowadzenie silnika.
Nie zastępuj mikrowłącznika trwałym mostkiem i nie przerabiaj fabrycznego układu biegów. Takie obejście usuwa funkcję sterującą, może pozostawić okap w stanie niezgodnym z konstrukcją i utrudnia późniejszą bezpieczną naprawę.
Oświetlenie: lampa, oprawka czy włącznik?
Gdy wentylator działa, a lampka nie świeci, zacznij od źródła światła. Sprawdź zgodność trzonka, napięcia i mocy z oznaczeniem oprawki oraz dokumentacją okapu. Lampa o pasującym gwincie może mieć niewłaściwe parametry lub gabaryty.
Po wyjęciu lampy obejrzyj oprawkę i styki. Nadpalenie, luźny zacisk, stopiony izolator albo osad utrudniający kontakt wymagają naprawy lub wymiany właściwego elementu. Jeżeli lampa i oprawka są sprawne, przy odłączonym zasilaniu sprawdź ciągłość włącznika oraz przewodów. Brak światła nie jest sam w sobie dowodem awarii całego panelu sterowania.
Dostęp i wymiana części w okapie teleskopowym
Dostęp do filtrów uzyskuje się od spodu po wysunięciu frontu. Po zdjęciu filtra aluminiowego widoczna jest strefa dmuchawy i część mocowań. Zakres dalszego demontażu zależy od wymienianego elementu:
- filtr węglowy montuje się przy wlotach zespołu dmuchawy; komplet powinien być osadzony symetrycznie i bez szczelin,
- lampa, klosz i odbłyśnik są dostępne od dolnej części okapu, ale przed demontażem trzeba sprawdzić sposób blokowania oprawki,
- włączniki i mikrowłącznik wymagają dostępu do panelu lub jego obudowy; przed wypięciem konektorów oznacz ich położenie,
- prowadnice i front należy ustawić równolegle, aby wysuwana część nie klinowała się i prawidłowo uruchamiała sterowanie,
- silnik, wirnik i obudowy dmuchawy wymagają zdjęcia kolejnych osłon oraz podparcia zespołu przed odkręceniem mocowań.
Nie ciągnij za przewody podczas zdejmowania konektorów i nie prostuj na siłę odkształconego wirnika. Po złożeniu sprawdź ręcznie swobodę ruchu dmuchawy, stabilność filtra, prowadnic i frontu. Pierwsze uruchomienie przeprowadź bez gotowania: kolejno sprawdź światło, każdy bieg, nietypowe drgania oraz przepływ powietrza.
Jak dobrać części do Amica OTP5234W?
Podstawą doboru są dane z tabliczki znamionowej: model OTP5234W, kod wyrobu 1194380 oraz pełny 14-cyfrowy numer fabryczny. Tabliczka okapu zwykle znajduje się wewnątrz obudowy i można ją zobaczyć po zdjęciu filtra przeciwtłuszczowego.
Przy porównywaniu części zwróć uwagę na:
- numer katalogowy i zgodność z kodem wyrobu,
- wymiary, zatrzaski i kierunek montażu filtra aluminiowego,
- pojemność, tolerancję, napięcie znamionowe i sposób mocowania kondensatora,
- liczbę wyprowadzeń, układ mocowań i wykonanie silnika,

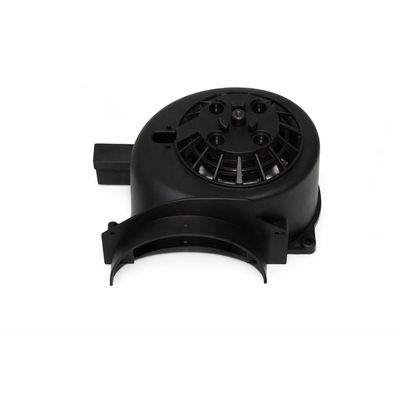

- kształt oraz stronę obudowy dmuchawy,
- funkcję konkretnego włącznika i rozmieszczenie jego zacisków,
- kolor, szerokość i punkty mocowania frontu.
Nie dobieraj elementu wyłącznie ze zdjęcia ani na podstawie nazwy OTP5234W bez kodu i numeru fabrycznego. Dotyczy to szczególnie silnika, przełączników oraz elementów obudowy. W przypadku filtra węglowego katalog producenta wskazuje dla kodu 1194380 filtr FWP 12, dlatego inne oznaczenie wkładu wymaga osobnego potwierdzenia zgodności.
Jeżeli dane na tabliczce są nieczytelne, wykonaj jej wyraźne zdjęcie oraz sfotografuj wymontowaną część z numerami, złączami i mocowaniami. Inne modele teleskopowe o szerokości 50 cm można znaleźć w kategorii okapów Amica o szerokości 50 cm, ale ich części nie muszą być zamienne z wykonaniem 1194380.
FAQ – części i naprawa Amica OTP5234W
Dlaczego okap działa, ale nie usuwa zapachów?
W trybie pochłaniacza zacznij od filtra węglowego, ponieważ może przepuszczać powietrze, a jednocześnie nie neutralizować już zapachów. W trybie wyciągu sprawdź filtr aluminiowy, drożność przewodu, klapki zwrotne i dopływ powietrza do kuchni.
Czy buczenie silnika oznacza konieczność jego wymiany?
Nie. Buczenie bez obrotów może powodować zablokowany wirnik, zużyte łożyskowanie, kondensator o obniżonej pojemności, uszkodzone uzwojenie albo nieprawidłowe zasilanie silnika. Najpierw sprawdź swobodę obrotu i kondensator.
Czy można sprawdzić kondensator bez odłączania przewodów?
Pomiar w obwodzie może być zafałszowany przez silnik i pozostałe połączenia. Po odłączeniu zasilania i bezpiecznym rozładowaniu kondensatora należy wypiąć przynajmniej jedno wyprowadzenie, a wynik porównać z oznaczeniem elementu.
Jaki filtr węglowy pasuje do Amica OTP5234W 1194380?
Aktualna lista producenta przypisuje do modelu OTP5234W o kodzie 1194380 filtr FWP 12, dostarczany jako dwa okrągłe wkłady. Przed zakupem warto dodatkowo porównać kod wyrobu i numer fabryczny z tabliczki.
Dlaczego działa tylko jeden lub dwa biegi wentylatora?
Możliwa jest usterka pojedynczego włącznika, konektora, przewodu lub odpowiedniego obwodu silnika. Sprawdzenie ciągłości każdego przełącznika po odłączeniu go od instalacji pomaga odróżnić problem panelu od usterki silnika.
Gdzie znajduje się tabliczka znamionowa okapu?
Zwykle jest umieszczona wewnątrz obudowy i staje się widoczna po wyjęciu metalowego filtra przeciwtłuszczowego. Do doboru przygotuj model, kod wyrobu i cały 14-cyfrowy numer fabryczny.
