1160649 - OTC611I (OTC611I) Amica
Części zamienne do okapu teleskopowego Amica OTC611I o kodzie wyrobu 1160649 obejmują m.in. filtry, dmuchawę, włączniki, oświetlenie i elementy wysuwanego frontu. Przed zakupem ustal, czy przyczyną słabego ciągu jest część okapu, zabrudzony filtr czy instalacja wentylacyjna, a zgodność potwierdź modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym.
Części do okapu Amica OTC611I 1160649
Amica OTC611I jest okapem teleskopowym o szerokości 60 cm, wyposażonym w jeden silnik, dwa biegi, przełączniki kołyskowe i halogenowe oświetlenie 28 W. Wysunięcie panelu uruchamia wcześniej wybraną funkcję, ponieważ mechanizm współpracuje z przełącznikiem krańcowym. To ważna wskazówka diagnostyczna: brak reakcji po wysunięciu frontu nie musi oznaczać uszkodzenia dmuchawy.
W tym wykonaniu zastosowano dwa aluminiowe filtry przeciwtłuszczowe o wymiarach 200 × 496 × 9 mm. Podczas pracy jako pochłaniacz używany jest jeden filtr węglowy FWK 23. W trybie wyciągu filtr węglowy nie jest potrzebny, a powietrze powinno być odprowadzane przez króciec o średnicy 120 mm.
Objawy i kolejność diagnostyki
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę | Brudne filtry metalowe, niedrożny lub zgnieciony przewód, zamknięta klapa zwrotna, brak nawiewu do kuchni, zabrudzona dmuchawa | Uruchom drugi bieg, zapewnij dopływ powietrza i porównaj pracę przed oraz po oczyszczeniu filtrów | Wyraźna poprawa po uchyleniu okna wskazuje na problem z dopływem powietrza, a poprawa po czyszczeniu — na opory na filtrach. Nie potwierdza to jeszcze sprawności całego kanału |

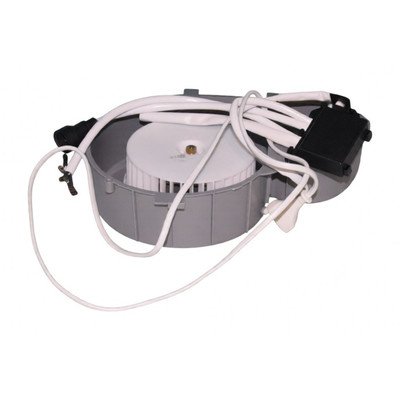

| Silnik buczy, lecz nie rozpędza wirnika | Zablokowany lub ocierający wirnik, zużyte łożyskowanie, uszkodzenie uzwojenia albo kondensatora, jeśli występuje w danym wykonaniu dmuchawy | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i czy nie jest oblepiony tłuszczem | Opór mechaniczny kieruje diagnostykę na dmuchawę. Swobodny obrót nie wyklucza usterki elektrycznej silnika lub jego osprzętu |
| Działa światło, ale nie działa wentylator | Przełącznik biegu, przewody, dmuchawa lub przełącznik krańcowy mający osobne uszkodzone styki | Sprawdź oba biegi, połączenia wsuwek i ciągłość odpowiednich torów przełączników | Działające oświetlenie potwierdza obecność zasilania w części urządzenia, ale nie dowodzi sprawności obwodu silnika |
| Nie działa ani światło, ani wentylator | Brak zasilania, uszkodzony przewód, połączenie wspólne lub przełącznik krańcowy | Sprawdź gniazdo innym odbiornikiem, wtyczkę, przewód i zachowanie przy pełnym wysunięciu frontu | Jeśli gniazdo jest sprawne, należy zbadać obwód wejściowy i krańcówkę przed kupowaniem silnika lub obu włączników |
| Okap pracuje tylko na jednym biegu | Uszkodzony przełącznik prędkości, przerwa w przewodzie lub jednym odczepie uzwojenia | Przy odłączonym urządzeniu skontroluj przełącznik oraz przewody między nim a dmuchawą | Sprawny przełącznik nie rozstrzyga o sprawności konkretnego odczepu silnika |
| Okap grzechocze albo wibruje | Poluzowana obudowa, prowadnica, klapa zwrotna, zabrudzony lub uszkodzony wirnik | Ustal, czy hałas pojawia się również przy odłączonym przewodzie wentylacyjnym i czy zmienia się po przytrzymaniu wysuwanego frontu | Zmiana dźwięku po przytrzymaniu frontu wskazuje na element mechaniczny, niekoniecznie na silnik |
Gdy ciąg jest słaby, nie zaczynaj od wymiany dmuchawy
Najpierw wyjmij i umyj oba filtry aluminiowe. Zaschnięty tłuszcz ogranicza przepływ, zwiększa hałas i może przedostawać się do wnętrza okapu. Następnie skontroluj przewód odprowadzający: ostre załamania, zgniecenie elastycznej rury, niedrożna kratka lub zablokowana klapa zwrotna mogą dawać taki sam objaw jak zużyty silnik.
W trybie pochłaniacza zapachy neutralizuje filtr FWK 23. Nasycony filtr węglowy trzeba wymienić — mycie nie przywraca mu właściwości. Jego zużycie obniża skuteczność usuwania zapachów, ale nie jest dowodem awarii dmuchawy. Instrukcja dla tej rodziny okapów zaleca czyszczenie filtrów aluminiowych co miesiąc oraz wymianę filtra węglowego co najmniej co dwa miesiące, częściej przy intensywnym gotowaniu.
Gdy okap nie uruchamia się po wysunięciu frontu
W OTC611I wysuwany panel współpracuje z przełącznikiem krańcowym. Jeśli urządzenie działa tylko przy określonym położeniu szuflady, wyłącza się podczas poruszania frontem albo nie pamięta wybranego ustawienia, sprawdzenia wymagają krańcówka, jej mocowanie i przewody prowadzone w pobliżu mechanizmu.
Jeżeli światło i silnik można uruchomić przełącznikami, lecz wysuwanie panelu nie steruje nimi prawidłowo, bardziej prawdopodobny jest problem z krańcówką lub mechaniką frontu niż jednoczesne uszkodzenie dwóch niezależnych odbiorników.
Jak sprawdzić elementy elektryczne
Przed pomiarem odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo podłączony. Zdejmij filtry, wykonaj zdjęcie połączeń i oznacz wsuwki przed ich rozłączeniem. Pomiar ciągłości przełącznika wykonuje się po odłączeniu od niego co najmniej jednego przewodu, aby pozostała instalacja nie tworzyła równoległej drogi dla miernika.
- Przełącznik krańcowy: sprawdź, czy jego styki zmieniają stan podczas wysuwania i wsuwania panelu. Brak powtarzalnej zmiany wskazuje na uszkodzenie elektryczne, złe ustawienie albo problem mechaniczny.
- Przełącznik prędkości: w każdej pozycji powinien zwierać właściwy tor. Nie należy zakładać przypisania styków na podstawie ich położenia — przed rozłączeniem trzeba zapisać układ przewodów.
- Silnik: kontrola omomierzem może wykazać przerwę w uzwojeniu lub zwarcie o bardzo małej rezystancji. Sama obecność ciągłości nie potwierdza jednak, że silnik uzyskuje prawidłowe obroty pod obciążeniem.
- Kondensator silnika: sprawdza się go tylko wtedy, gdy faktycznie występuje w zamontowanym zespole. Należy odczytać jego oznaczenia i zmierzyć pojemność po bezpiecznym rozładowaniu. Zamiennik musi mieć właściwą pojemność, tolerancję, napięcie znamionowe i przeznaczenie do pracy z silnikiem.
Pomiary napięcia na pracującym okapie, badanie izolacji silnika oraz diagnozowanie wyzwalania zabezpieczeń sieciowych są pracami serwisowymi. Wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Wielokrotne załączanie urządzenia wyzwalającego zabezpieczenie może powiększyć uszkodzenie przewodów lub przełączników.
Dostęp do filtrów, dmuchawy i sterowania
Do podstawowej kontroli wnętrza wysuń panel, odłącz zasilanie i zwolnij zatrzaski dwóch filtrów aluminiowych, podtrzymując je drugą ręką. Po ich zdjęciu można obejrzeć filtr węglowy, wlot dmuchawy, przewody i ślady nagromadzonego tłuszczu.
Filtr FWK 23 jest montowany przy zespole silnika. Przed założeniem nowego elementu sprawdź, czy jego mocowanie nie jest pęknięte i czy filtr został osadzony bez luzu. Nie montuj filtra węglowego w trybie wyciągu, ponieważ tworzy dodatkowy opór przepływu bez korzyści dla odprowadzania powietrza na zewnątrz.
Przy wymianie dmuchawy, przełączników lub prowadnic może być konieczne zdjęcie dolnych osłon, elementów frontu albo wysunięcie korpusu z zabudowy. Kolejność zależy od sposobu zamontowania okapu w szafce. Przed odkręceniem mocowań podeprzyj urządzenie i odłącz przewód wentylacyjny. Nie ciągnij korpusu za przewód zasilający ani za wysuwany panel.
Po montażu sprawdź kolejno:
- swobodny ruch prowadnic i frontu;
- działanie krańcówki podczas wysuwania i wsuwania;
- oba biegi dmuchawy;
- oświetlenie;
- brak ocierania wirnika, drgań i nieszczelności przewodu.
Jak dobrać część do Amica OTC611I
Podstawą doboru jest model OTC611I, kod wyrobu 1160649 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam napis OTC611I lub podobny wygląd części nie wystarcza, ponieważ zbliżone okapy OTC611W, OTC612I czy OTC613 mogą mieć inne wykończenie, sterowanie albo elementy frontu.
Przy wyborze konkretnej części porównaj także:
- numer części zapisany na starym elemencie;
- liczbę i rozmieszczenie styków przełącznika;
- wymiary oraz zatrzaski filtra;

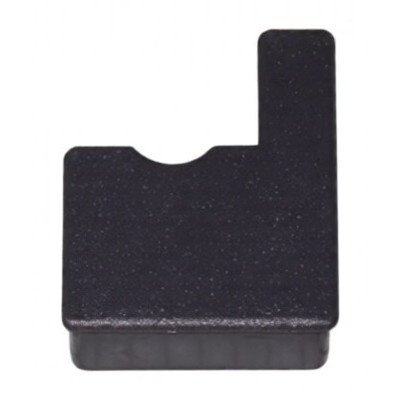

- stronę montażu narożnika lub prowadnicy;

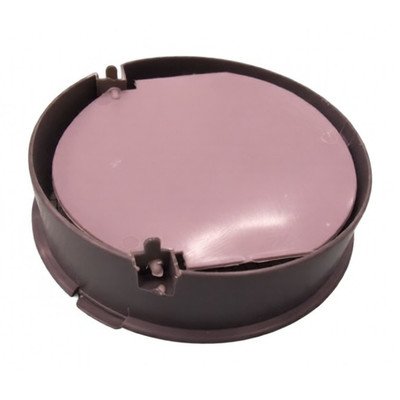

- średnicę króćca i sposób działania klapy zwrotnej;
- parametry źródła światła oraz wymiary klosza;
- złącza, mocowanie i wykonanie dmuchawy.
Nie dobieraj silnika tylko według mocy lub liczby przewodów. Różnice w odczepach prędkości, sposobie podłączenia kondensatora i mocowaniu mogą uniemożliwić bezpieczny montaż. Najpewniejszym następnym krokiem jest odczytanie całej tabliczki znamionowej oraz porównanie numeru ze zdemontowanej części.
FAQ – części i naprawa okapu Amica OTC611I
Jaki filtr węglowy pasuje do Amica OTC611I 1160649?
Producent wskazuje jeden filtr węglowy FWK 23. Jest on używany tylko podczas pracy okapu jako pochłaniacz. W trybie wyciągu filtr węglowy należy usunąć, aby nie zwiększał oporów przepływu.
Czy filtry aluminiowe w OTC611I można myć?
Tak. Okap wykorzystuje dwa aluminiowe filtry przeciwtłuszczowe 200 × 496 × 9 mm. Można je myć ręcznie łagodnym detergentem lub w zmywarce. Zmiana koloru aluminium po myciu nie oznacza automatycznie konieczności wymiany, natomiast pęknięta ramka, siatka lub zatrzask kwalifikują filtr do zastąpienia.
Dlaczego okap działa dopiero po poruszeniu wysuwanym panelem?
Taki objaw kieruje uwagę na przełącznik krańcowy, jego ustawienie, połączenia albo luzy prowadnic. W OTC611I krańcówka reaguje na położenie frontu i może wyłączać zarówno silnik, jak i oświetlenie.
Czy buczenie oznacza uszkodzony silnik?
Nie zawsze. Najpierw trzeba wykluczyć zablokowany lub ocierający wirnik, nagromadzony tłuszcz i problem z przewodem powietrznym. Jeżeli wirnik obraca się swobodnie, sprawdzenia wymagają uzwojenia, połączenia oraz kondensator, o ile występuje w danej dmuchawie.
Czy niedziałające światło oznacza awarię całego sterowania?
Nie. Przy sprawnym wentylatorze w pierwszej kolejności sprawdza się źródło światła, jego oprawkę, styki i włącznik oświetlenia. Nowa żarówka musi odpowiadać parametrom fabrycznego oświetlenia; samo dopasowanie gwintu lub kształtu nie potwierdza zgodności.
Gdzie znaleźć dane potrzebne do doboru części?
Tabliczka znamionowa znajduje się na urządzeniu, zwykle w obszarze widocznym po zdjęciu filtrów. Do doboru przygotuj model OTC611I, kod wyrobu 1160649 i pełny 14-cyfrowy numer fabryczny. Warto również sfotografować oznaczenie starej części oraz jej złącza i mocowania.
