1160655 - OTC614BG (OTC614BG) Amica
Części zamienne do okapu Amica OTC614BG o kodzie wyrobu 1160655 obejmują między innymi filtry, dmuchawę, panel sterowania, przewody, elementy oświetlenia i prowadnicy. Przed zakupem ustal, czy spadek wydajności powoduje filtr lub kanał, a brak reakcji — zasilanie, sterowanie albo automatyka wysuwanego frontu. Zgodność potwierdzaj pełnymi danymi z tabliczki znamionowej.
Amica OTC614BG 1160655 — najważniejsze informacje przed naprawą
OTC614BG jest teleskopowym okapem Amica o szerokości 60 cm, wyposażonym w wysuwany front, sterowanie sensorowe, cztery prędkości, jeden silnik i oświetlenie halogenowe. Może pracować jako wyciąg odprowadzający powietrze poza budynek albo jako pochłaniacz z filtrami węglowymi.
Rozpoznanie wersji urządzenia ma znaczenie podczas diagnostyki. W trybie wyciągu skuteczność zależy między innymi od drożności przewodu o średnicy 120 mm, natomiast w trybie pochłaniacza również od stanu filtrów węglowych. Sam słaby przepływ powietrza nie jest zatem dowodem uszkodzenia dmuchawy.
Objawy i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, nasycone filtry węglowe, niedrożny lub zgnieciony kanał, zamknięta klapa zwrotna, brak nawiewu do kuchni, zabrudzony albo zużyty wentylator | tryb pracy, filtry, drożność wylotu, ułożenie przewodu i dopływ powietrza do pomieszczenia | poprawa po oczyszczeniu instalacji wskazuje na opory przepływu, a nie na konieczność wymiany silnika |
| Silnik buczy, lecz wirnik nie startuje | zablokowany wirnik, osady tłuszczu, uszkodzenie silnika, kondensatora lub obwodu zasilającego | po odłączeniu zasilania sprawdzić, czy wirnik nie ociera i obraca się bez wyraźnych zacięć | blokada mechaniczna wymaga oczyszczenia lub wymiany uszkodzonego elementu; swobodny ruch nie potwierdza jeszcze sprawności elektrycznej silnika |
| Okap nie reaguje po wysunięciu frontu | ustawiony tryb wyłączenia, problem z automatyką wysuwania, przewodem, panelem albo zasilaniem | sprawdzić działanie sensorów, oświetlenia i reakcję przy kilkukrotnym pełnym wysunięciu oraz wsunięciu frontu | jeśli ręczne sterowanie działa, a reakcja na ruch frontu nie występuje, podejrzenie kieruje się na element wykrywający położenie lub jego wiązkę |
| Panel jest ciemny i nie działa żadna funkcja | brak zasilania, uszkodzony przewód sieciowy, złącze, zabezpieczenie albo zasilacz modułu | gniazdo, wtyczkę, przewód i połączenia; następnie bezpiecznik oraz sekcję zasilania modułu | obecność napięcia w gniazdku nie dowodzi, że dociera ono prawidłowo do elektroniki; wymiana całego panelu bez pomiarów może być niepotrzebna |
| Nie działa oświetlenie | uszkodzone źródło światła, oprawka, przewód, układ zasilający lub tor sterowania | stan halogenu, jego styki i zgodność parametrów z częścią fabryczną | przerwa w wyjętym halogenie wskazuje na jego uszkodzenie; sprawny halogen nie wyklucza awarii zasilania lub sterowania |
| Okap grzechocze albo wibruje | zabrudzony lub uszkodzony wirnik, luźne mocowanie, klapa zwrotna, przewód dotykający mebla | filtr, wirnik, reduktor, klapę i punkty mocowania | hałas zależny od biegu częściej wiąże się z przepływem lub zespołem dmuchawy; pojedyncze stuki mogą pochodzić z obudowy albo klapy |
Słabe pochłanianie — filtr, instalacja czy dmuchawa?
Najpierw ustal sposób podłączenia okapu. W trybie pochłaniacza powietrze wraca do kuchni i powinno przechodzić przez dwa filtry węglowe FWK 145. Nasycony wkład może nadal wyglądać poprawnie, ale gorzej zatrzymywać zapachy i zwiększać opór przepływu. Filtra tego typu nie należy myć ani regenerować domowymi metodami.
W trybie wyciągu filtr węglowy nie jest potrzebny. Trzeba natomiast skontrolować filtr aluminiowy, przewód wylotowy, reduktor i klapę zwrotną. Liczne ostre załamania elastycznej rury, zmniejszenie jej przekroju, zablokowana klapa albo niedrożny kanał mogą powodować mały przepływ mimo słyszalnej pracy silnika. Próbę warto powtórzyć po uchyleniu okna. Wyraźna poprawa wskazuje na niedostateczny nawiew do pomieszczenia.
W modelu OTC614BG zastosowano dwa aluminiowe filtry tłuszczowe. Każdy ma wymiary 200 × 496 × 9 mm. Producent zaleca ich czyszczenie co miesiąc podczas normalnej eksploatacji. Odbarwienie aluminium po myciu nie oznacza samo w sobie utraty sprawności. Wymiana jest uzasadniona, gdy siatka jest rozerwana, zdeformowana, nie daje się doczyścić lub filtr nie trzyma się prawidłowo w mocowaniu.
Diagnostyka dmuchawy i silnika
Po odłączeniu okapu od sieci i zdjęciu filtrów można obejrzeć dostępny fragment komory wentylatora. Nagromadzony tłuszcz może powodować niewyważenie, ocieranie i przeciążanie silnika. Wirnik nie powinien mieć pękniętych łopatek ani śladów kontaktu z obudową.
Pomiar rezystancji uzwojeń wykonuje się po odłączeniu silnika od instalacji okapu. Wyniki należy porównywać ze schematem i oznaczeniami konkretnej dmuchawy — nie istnieje jedna prawidłowa rezystancja dla wszystkich silników okapowych. Przerwa między wyprowadzeniami może świadczyć o uszkodzeniu uzwojenia lub zabezpieczenia termicznego. Ciągłość obwodu nie potwierdza jednak, że silnik zachowuje właściwy moment, nie przegrzewa się i poprawnie pracuje na każdym biegu.
Jeżeli wirnik obraca się swobodnie, a silnik tylko buczy, dalsza diagnostyka obejmuje kondensator oraz napięcia podawane na odpowiednie wyprowadzenia silnika. Pojemność kondensatora mierzy się po jego odłączeniu i bezpiecznym rozładowaniu, porównując wynik z oznaczeniem na obudowie i dopuszczalną tolerancją. Prawidłowa pojemność zmierzona bez obciążenia nie wyklucza wszystkich usterek kondensatora.
Pomiary w pracującym okapie są wykonywane przy napięciu sieciowym. Wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Brak reakcji panelu i automatyki wysuwanego frontu
OTC614BG ma sterowanie sensorowe oraz funkcję automatycznego włączania i wyłączania związaną z położeniem wysuwanego frontu. Gdy okap nie uruchamia się po wysunięciu, najpierw sprawdź, czy nie wybrano ustawienia wyłączającego wentylator oraz czy panel reaguje na dotyk. Brak tylko automatycznej reakcji kieruje uwagę na element wykrywający położenie, jego mocowanie albo wiązkę przewodów.
Jeżeli nie działa panel, silnik ani światło, zacznij od zasilania. Po odłączeniu urządzenia można skontrolować przewód, złącza i ślady przegrzania. Bezpiecznik na płytce sprawdza się w trybie ciągłości po odizolowaniu badanego obwodu: niski opór oznacza zachowaną ciągłość, a OL lub nieskończona rezystancja — przerwę. Przepalony bezpiecznik może być skutkiem zwarcia w zasilaczu, przewodach lub innym podzespole, dlatego nie należy ograniczać naprawy do założenia nowego zabezpieczenia.
Moduł elektroniczny często można naprawić po ustaleniu przyczyny, zamiast wymieniać cały zespół. Ocenę zasilacza, półprzewodników i ścieżek należy jednak pozostawić elektronikowi. Podłączanie płyty poza urządzeniem albo wykonywanie pomiarów na odsłoniętym module pod napięciem stwarza ryzyko porażenia.
Oświetlenie halogenowe — co sprawdzić przed zakupem części?
Fabryczna specyfikacja OTC614BG wskazuje oświetlenie halogenowe o mocy 20 W. Źródło światła powinno mieć takie same parametry elektryczne, typ trzonka, wymiary i dopuszczalną temperaturę pracy jak element zamontowany fabrycznie. Samo oznaczenie mocy nie wystarcza.
Wyjęty halogen można sprawdzić omomierzem. Ciągłość i niska rezystancja włókna zwykle oznaczają, że nie jest ono przerwane, natomiast brak ciągłości wskazuje na przepalenie. Test nie wykrywa złego styku w oprawce ani zaniku napięcia w układzie oświetlenia.

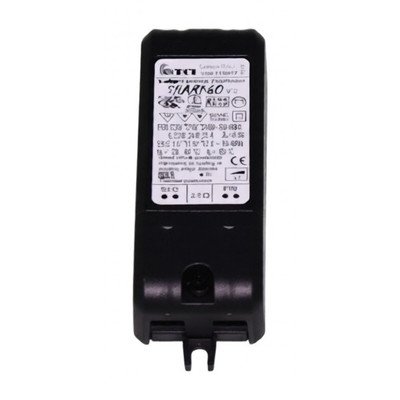

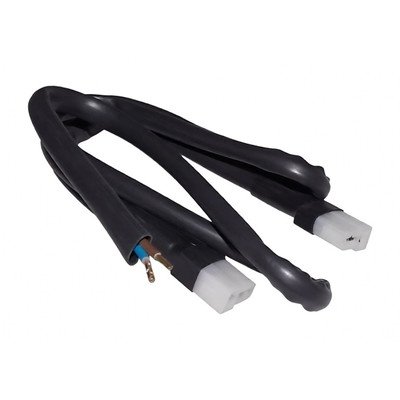

Jeżeli wszystkie punkty świetlne przestają działać jednocześnie, mniej prawdopodobne jest niezależne przepalenie każdego źródła. Należy wtedy sprawdzić wspólną wiązkę, sterowanie i układ zasilający oświetlenie. Nie warto zastępować halogenu przypadkowym LED-em tylko dlatego, że ma deklarowane takie samo napięcie — elektroniczny transformator może wymagać minimalnego obciążenia lub współpracować z innym rodzajem odbiornika.
Dostęp do części i wymiana
Do filtrów, oświetlenia oraz podstawowych oględzin wnętrza dostęp uzyskuje się od spodu, po wysunięciu frontu i wyjęciu aluminiowych filtrów. Filtr zwalnia się jego uchwytem, podtrzymując ramkę drugą ręką, aby nie spadła na płytę grzewczą.

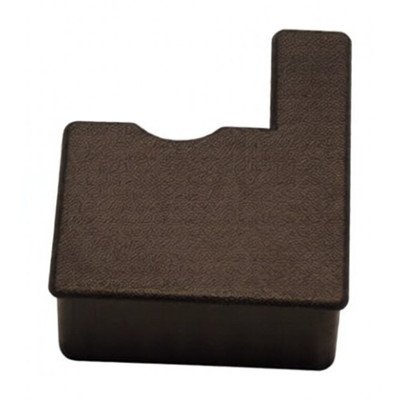

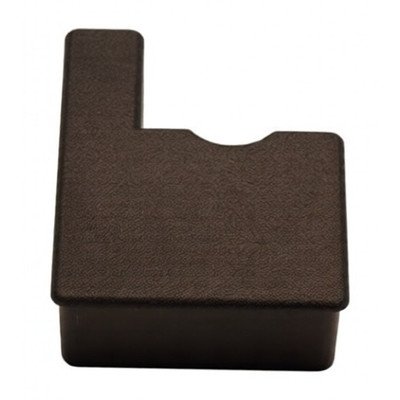

Dostęp do dmuchawy, panelu, przewodów i prowadnic może wymagać odkręcenia okapu od zabudowy albo zdjęcia kolejnych osłon. Sposób demontażu zależy od wymienianego elementu. Przed rozłączeniem wiązek wykonaj zdjęcia ich ułożenia, oznacz złącza i nie ciągnij za przewody. Przy montażu sprawdź, czy żaden kabel nie został przycięty przez obudowę lub mechanizm teleskopowy.
Po naprawie zamontuj filtry, sprawdź płynność ruchu frontu, działanie sensorów, oświetlenia i wszystkich prędkości. Następnie oceń, czy z kanału wydobywa się powietrze, czy klapa zwrotna otwiera się bez zacinania i czy nie pojawiają się nietypowe wibracje lub zapach przegrzanej izolacji.
Jak dobrać część do Amica OTC614BG?
Podstawą doboru są:
- model OTC614BG,
- kod wyrobu 1160655,
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Tabliczka jest zwykle dostępna po wyjęciu filtrów przeciwtłuszczowych. Nie dobieraj panelu, wiązki, dmuchawy ani elementów oświetlenia wyłącznie po zdjęciu. Podobna obudowa lub identycznie wyglądające złącze nie potwierdzają sposobu sterowania, parametrów elektrycznych ani rozmieszczenia przewodów.
Przy filtrze aluminiowym porównaj numer części, wymiary 200 × 496 × 9 mm i sposób zatrzaskiwania. Dla pracy w obiegu zamkniętym producent wskazuje dwa filtry węglowe typu FWK 145. Przed zakupem pozostałych podzespołów przepisz komplet danych z tabliczki lub przygotuj jej czytelne zdjęcie — szczególnie ważne są zachowane zera i wszystkie cyfry numeru fabrycznego.
Jeżeli oznaczenie na urządzeniu jest inne, przejdź do kategorii okapów teleskopowych Amica o szerokości 60 cm i wybierz stronę odpowiadającą kodowi wyrobu z tabliczki.
FAQ — części i naprawa Amica OTC614BG
Jaki filtr przeciwtłuszczowy pasuje do OTC614BG?
Dla kodu wyrobu 1160655 potwierdzony jest aluminiowy filtr o numerze 1021779 i wymiarach 200 × 496 × 9 mm. Okap wykorzystuje dwie sztuki. Przed zamówieniem porównaj także mocowanie i pełne dane z tabliczki.
Jakie filtry węglowe stosuje się w tym okapie?
W trybie pochłaniacza przewidziane są dwa filtry FWK 145. Nie są potrzebne podczas prawidłowej pracy w trybie wyciągu, w którym powietrze jest odprowadzane poza pomieszczenie.
Dlaczego okap działa, ale nie usuwa zapachów?
W pochłaniaczu przyczyną mogą być nasycone filtry węglowe. W wyciągu sprawdź filtr aluminiowy, przewód, klapę zwrotną i nawiew do kuchni. Dopiero po wykluczeniu oporów przepływu oceniaj dmuchawę.
Czy brak reakcji po wysunięciu frontu oznacza uszkodzony silnik?
Nie. Jeśli panel pozwala ręcznie uruchomić wentylator, problem może dotyczyć automatyki położenia frontu lub jej przewodów. Gdy nie działa żadna funkcja, trzeba zacząć od zasilania i modułu sterującego.
Czy do OTC614BG można założyć LED zamiast halogenu?
Nie należy dobierać zamiennika wyłącznie według napięcia lub kształtu. Fabryczna specyfikacja przewiduje halogen 20 W, a układ zasilania może nie współpracować z LED-em o małym poborze mocy. Potrzebna jest potwierdzona zgodność elektryczna i mechaniczna.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie zawsze. Bezpiecznik często przerywa obwód wskutek innej usterki. Przed jego wymianą należy znaleźć przyczynę przeciążenia lub zwarcia i zastosować zabezpieczenie o dokładnie takich samych parametrach.
