1160719 - OTC613BGL (OTC613BGL) Amica
Części zamienne do okapu Amica OTC613BGL o kodzie wyrobu 1160719 obejmują filtry, przełączniki, elementy wysuwanego frontu, oświetlenie i zespół dmuchawy. Przed zakupem ustal, czy problem wynika z zabrudzenia, niedrożnego kanału, wyłącznika uruchamianego przez panel czy uszkodzenia podzespołu. Zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Części do okapu Amica OTC613BGL 1160719
Amica OTC613BGL jest okapem teleskopowym o szerokości 60 cm, z trzema prędkościami, przełącznikami kołyskowymi i oświetleniem LED. Może pracować jako wyciąg, który odprowadza powietrze przewodem wentylacyjnym, albo jako pochłaniacz, zwracający przefiltrowane powietrze do pomieszczenia. Dla tego modelu producent wskazuje filtr węglowy FWK 310 stosowany w trybie pochłaniacza.
Wysunięcie frontu uruchamia okap na wcześniej wybranym biegu, natomiast wsunięcie wyłącza urządzenie. Z tego powodu brak reakcji po wysunięciu nie musi oznaczać uszkodzenia silnika — przyczyną może być również mechanizm frontu, wyłącznik krańcowy, przełącznik biegu, przewody albo zasilanie.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może go powodować | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo usuwa parę, ale silniki pracują | nasycone filtry, zablokowana klapka zwrotna, zgnieciony lub niedrożny przewód, brak dopływu powietrza do kuchni, zabrudzona dmuchawa | stan filtrów, wylot i przewód, możliwość swobodnego otwarcia klapki, nawiew do pomieszczenia | poprawa po usunięciu ograniczenia przepływu wskazuje na instalację lub filtrację, a nie na konieczność wymiany silnika |
| Zapachy pozostają w trybie pochłaniacza | nasycony albo niewłaściwie zamontowany filtr węglowy | obecność i stan filtra FWK 310 oraz drogę wydmuchu przefiltrowanego powietrza | filtr węglowy usuwa zapachy, ale nie zastępuje filtra przeciwtłuszczowego i nie poprawi przepływu, gdy wylot jest zasłonięty |
| Nie działa silnik ani światło po wysunięciu frontu | brak zasilania, niesprawne gniazdo lub przewód, niewciśnięty wyłącznik krańcowy, uszkodzone wspólne połączenie | zasilanie, położenie frontu, ruch elementu uruchamiającego wyłącznik i złącza | jednoczesny brak obu funkcji kieruje diagnostykę najpierw do elementów wspólnych, a nie do dwóch oddzielnych odbiorników |
| Światło działa, ale dmuchawa nie rusza | pozycja „0”, przełącznik biegów, przewody, zablokowana turbina albo uszkodzenie zespołu napędowego | ustawienie biegu, swobodę obrotu turbin po odłączeniu zasilania, ślady przegrzania i stan złączy | sprawne światło potwierdza tylko część toru zasilania; nie przesądza o sprawności sterowania silnikami |
| Brakuje jednego biegu | zużyty styk przełącznika, luźne złącze lub usterka odpowiedniego obwodu silnika | czy pozostałe biegi działają stabilnie oraz czy styki i konektory nie są nadpalone | awaria pojedynczego biegu częściej wymaga sprawdzenia jego toru niż wymiany całej dmuchawy |
| Okap buczy, grzechocze albo wibruje | luźny filtr, klapka zwrotna, obcy przedmiot, zabrudzona lub uszkodzona turbina, niewłaściwie poprowadzony przewód | mocowania filtrów i reduktora, klapkę, przewód oraz turbiny przy wyłączonym zasilaniu | dźwięk zależny od biegu może pochodzić z napędu lub przepływu; sam hałas nie wskazuje jednoznacznie silnika |
Okap słabo ciągnie — filtr czy dmuchawa?
Zacznij od ustalenia trybu pracy. W trybie wyciągu filtr węglowy nie jest potrzebny, a znaczenie mają drożność przewodu, średnica i przebieg kanału, klapka zwrotna oraz dopływ powietrza do kuchni. Mocno zagięta rura, zasłonięty wylot nad szafką lub brak nawiewu mogą ograniczyć przepływ mimo prawidłowej pracy silników.
W trybie pochłaniacza sprawdź filtr przeciwtłuszczowy, filtr węglowy i przestrzeń, przez którą powietrze wraca do pomieszczenia. Filtr węglowy nasyca się zapachami i nie jest przeznaczony do mycia ani regeneracji. Aluminiowe filtry przeciwtłuszczowe należy natomiast regularnie odtłuszczać. Zmiana ich koloru po myciu nie oznacza sama w sobie uszkodzenia.
Jeżeli turbiny obracają się, lecz przepływ pozostaje słaby po oczyszczeniu filtrów i udrożnieniu instalacji, trzeba skontrolować zabrudzenie wirników, ich mocowanie oraz pracę obu silników. W tym modelu zastosowano dwa silniki, dlatego nierówny szum albo wyraźnie słabszy strumień po jednej stronie może uzasadniać porównanie ich pracy. Nie należy jednak wymieniać dmuchawy wyłącznie na podstawie odczuwalnie słabszego ciągu.
Brak automatycznego uruchamiania po wysunięciu panelu
Panel teleskopowy współpracuje z wyłącznikiem krańcowym. Jeżeli okap działa po poruszeniu frontem, uruchamia się tylko w określonym położeniu albo przerywa pracę przy drganiach, obejrzyj prowadnice, narożniki oraz element naciskający wyłącznik. Front powinien przesuwać się równo i osiągać pozycję, w której mechanizm pewnie przełącza styk.
Po odłączeniu okapu od sieci technik może sprawdzić ciągłość styków wyłącznika i przełączników w kolejnych pozycjach. Styk powinien zmieniać stan zgodnie z ruchem panelu lub wyborem biegu. Taki pomiar wykrywa brak przełączania, ale nie potwierdza jeszcze sprawności przewodów pod obciążeniem ani działania silników.
Pomiary napięcia podczas pracy są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczenia stanowiska i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.

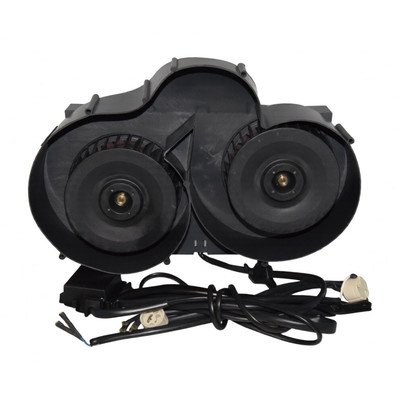

Jak sprawdzić zespół dmuchawy?
Przy odłączonym zasilaniu i po zdjęciu filtrów można przeprowadzić oględziny dostępnych elementów:
- sprawdzić, czy turbiny nie są oblepione tłuszczem i nie ocierają o obudowę;
- obrócić je delikatnie ręką, szukając zacięć, luzu osiowego, tarcia lub nierównego oporu;
- obejrzeć konektory pod kątem poluzowania, korozji i przegrzania;
- sprawdzić, czy przewody nie zostały przycięte przez wysuwany panel lub elementy obudowy;
- ocenić mocowanie dmuchawy i reduktora z klapką zwrotną.
Pomiar rezystancji uzwojeń może wykazać przerwę w obwodzie, a kontrola przejścia między zaciskiem uzwojenia i metalową obudową może ujawnić ewidentne przebicie. Prawidłowa ciągłość nie dowodzi jednak, że silnik rozwija właściwe obroty, nie przegrzewa się i zachowuje się poprawnie pod obciążeniem. Wartości rezystancji oraz układ wyprowadzeń trzeba porównywać ze schematem i oznaczeniami konkretnego zespołu — nie ma jednej wartości właściwej dla wszystkich silników okapów.
Dostęp do filtrów, tabliczki i podzespołów
Przed czyszczeniem, wymianą filtra lub demontażem odłącz wtyczkę okapu. Wysuń front, podeprzyj filtr i zwolnij jego zatrzask. W OTC613BGL znajdują się dwa aluminiowe filtry przeciwtłuszczowe. Po ich zdjęciu można oczyścić dostępne powierzchnie oraz odczytać tabliczkę znamionową umieszczoną wewnątrz obudowy.
Dostęp do przełączników uzyskuje się od strony wysuniętego frontu i panelu sterowania. Głębsza wymiana zespołu dmuchawy, przewodów lub prowadnic może wymagać częściowego wysunięcia okapu z szafki. Przed odłączaniem konektorów wykonaj zdjęcie ich rozmieszczenia i oznacz przewody. Nie ciągnij za przewód — chwytaj za izolowaną obudowę złącza.
Po naprawie sprawdź ręcznie ruch panelu, zamontuj oba filtry, upewnij się, że przewody nie wchodzą w prowadnice, a następnie skontroluj kolejno oświetlenie, trzy biegi oraz automatyczne wyłączenie po wsunięciu frontu.
Jak dobrać właściwą część do OTC613BGL?
Podstawowe oznaczenie tej wersji to OTC613BGL, a kod wyrobu to 1160719. Przy doborze przygotuj również 14-cyfrowy numer fabryczny z tabliczki znamionowej. Tabliczka znajduje się wewnątrz korpusu i staje się dostępna po zdemontowaniu filtrów aluminiowych; kopia danych może znajdować się także w karcie gwarancyjnej.
Nie dobieraj elementu wyłącznie według wyglądu. W zależności od części porównaj:
- numer katalogowy i zgodność z kodem wyrobu 1160719;
- wymiary, grubość i zatrzaski filtra przeciwtłuszczowego;
- stronę montażu narożnika lub prowadnicy;
- liczbę pozycji, układ mocowań i złącza przełącznika;
- napięcie, moc, trzonek i gabaryty źródła światła;
- konstrukcję, przyłącza i mocowanie kompletnej dmuchawy;
- średnicę oraz kierunek działania reduktora i klapki zwrotnej.
Samo oznaczenie „OTC613” jest niewystarczające, ponieważ istnieją zbliżone modele i warianty kolorystyczne z innym wyposażeniem. Jeżeli dane z tabliczki wskazują inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz stronę odpowiadającą pełnemu oznaczeniu urządzenia.
FAQ — części i naprawa Amica OTC613BGL
Czy brak uruchomienia po wysunięciu oznacza uszkodzony silnik?
Nie. W pierwszej kolejności sprawdza się położenie przełącznika biegu, zasilanie, ruch panelu, wyłącznik krańcowy i połączenia. Jeżeli światło również nie reaguje, bardziej podejrzany jest wspólny tor zasilania lub mechanizm uruchamiający niż równoczesne uszkodzenie obu silników.
Jaki filtr węglowy pasuje do Amica OTC613BGL?
Producent wskazuje dla modelu OTC613BGL filtr FWK 310, używany w trybie pochłaniacza. Przed zakupem potwierdź kod wyrobu 1160719 i numer fabryczny, ponieważ podobne okapy mogą korzystać z innych filtrów.
Czy filtr aluminiowy trzeba wymienić, gdy zmienił kolor?
Nie zawsze. Przebarwienie po myciu nie przesądza o zużyciu. Wymiana jest uzasadniona, gdy siatka jest rozerwana, zdeformowana, nie daje się skutecznie odtłuścić albo uszkodzone są ramka i zatrzaski.
Dlaczego okap głośno pracuje mimo czystych filtrów?
Sprawdź klapkę zwrotną, reduktor, mocowanie przewodu, turbiny i prowadnice frontu. Grzechotanie może powodować klapka lub luźny element, a jednostajny hałas rosnący z biegiem — przepływ w źle poprowadzonym kanale albo zespół dmuchawy.
Czy można wymienić sam przełącznik biegu?
Tak, jeżeli diagnostyka potwierdzi brak przełączania konkretnego styku, a pozostałe elementy obwodu są sprawne. Nowy przełącznik musi mieć zgodny numer katalogowy, liczbę pozycji, układ złączy i mocowanie; podobny wygląd nie wystarcza.
