1160866 - OTC6541WG (OTC6541WG) Amica
Części do okapu Amica OTC6541WG o kodzie wyrobu 1160866 obejmują między innymi filtry, dmuchawę, prowadnice wysuwanego panelu, elementy sterowania i oświetlenia. Przed zakupem ustal źródło usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd części nie potwierdza zgodności.
Części zamienne do okapu Amica OTC6541WG 1160866
OTC6541WG to teleskopowy okap Amica o szerokości 60 cm, przeznaczony do pracy jako wyciąg albo pochłaniacz. W tym wykonaniu zastosowano jeden silnik, trzy prędkości, sterowanie sensorowe i oświetlenie LED. Wylot powietrza ma średnicę 150 mm, a metalowy filtr przeciwtłuszczowy ma wymiary 200 × 496 × 9 mm.
Przed wymianą części warto ustalić, czy problem dotyczy samego okapu, filtracji, przepływu w kanale wentylacyjnym, czy instalacji elektrycznej. Ten sam objaw może mieć kilka różnych przyczyn.
Okap słabo zasysa opary
Spadek skuteczności nie oznacza od razu uszkodzenia dmuchawy. Kolejność sprawdzania zależy od trybu pracy urządzenia.
Gdy okap pracuje jako wyciąg
- Oceń filtr przeciwtłuszczowy. Zatłuszczona, lepka lub niedrożna siatka ogranicza przepływ. Filtr należy wyjąć przy odłączonym zasilaniu, umyć łagodnym detergentem, całkowicie wysuszyć i ponownie zamontować. Instrukcja tego okapu zaleca czyszczenie filtra aluminiowego co najmniej raz w miesiącu.
- Sprawdź przewód odprowadzający. Zgnieciona rura, zbyt ciasna redukcja, niedrożność, duża liczba ostrych kolan albo niewłaściwie działająca klapa zwrotna mogą powodować słaby ciąg i większy hałas. Dla tego modelu nominalna średnica wylotu wynosi 150 mm.
- Zapewnij dopływ powietrza do kuchni. Jeżeli po rozszczelnieniu okna przepływ wyraźnie się poprawia, przyczyną może być zbyt mały nawiew, a nie usterka silnika.

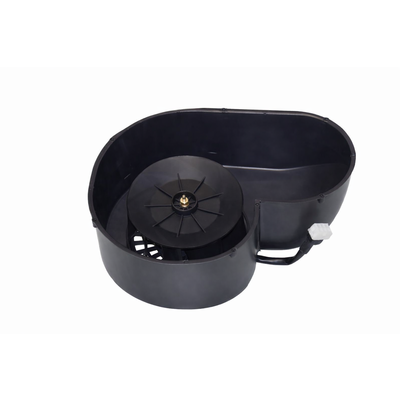

- Posłuchaj dmuchawy. Nierówne obroty, ocieranie, stukanie albo wyraźnie mniejsza różnica między biegami mogą wskazywać na zabrudzenie wirnika, uszkodzenie mechaniczne, problem z silnikiem lub jego układem zasilania.
W trybie wyciągu filtr węglowy nie poprawia oczyszczania powietrza i zgodnie z instrukcją powinien być usunięty. Pozostawiony, zużyty filtr stawia dodatkowy opór.
Gdy okap pracuje jako pochłaniacz
W tym trybie powietrze wraca do kuchni, dlatego potrzebny jest filtr węglowy. Jeżeli wentylator pracuje normalnie, ale zapach pozostaje, podejrzenie w pierwszej kolejności pada na nasycony filtr, nie na dmuchawę. Filtra z węglem aktywnym nie należy myć ani regenerować, chyba że dokumentacja konkretnego wariantu filtra wyraźnie na to pozwala. Dla OTC6541WG producent wskazuje filtr FWK23.
W okapie teleskopowym pracującym jako pochłaniacz trzeba także prawidłowo skierować przefiltrowane powietrze z powrotem do pomieszczenia. Zablokowany wylot wewnątrz szafki obniża wydajność i może nasilać buczenie.
Dmuchawa nie uruchamia się albo tylko buczy
Najpierw sprawdź, czy problem występuje na wszystkich trzech biegach. Działanie jednego biegu przy braku pozostałych częściej kieruje diagnostykę w stronę sterowania, połączeń lub obwodów poszczególnych prędkości. Brak pracy na każdym biegu może wynikać z zablokowania wirnika, uszkodzenia silnika, kondensatora, wiązki albo modułu.
Po odłączeniu okapu od zasilania i wyjęciu filtra można skontrolować, czy wirnik nie jest oblepiony tłuszczem, pęknięty lub mechanicznie zablokowany. Nie należy obracać go z użyciem dużej siły. Ciężki obrót mimo usunięcia widocznych zabrudzeń może wskazywać na zużycie łożyskowania dmuchawy.
Technik może następnie:
- sprawdzić ciągłość przewodów i uzwojeń przy odłączonych złączach;
- zmierzyć pojemność kondensatora i porównać wynik z oznaczeniem konkretnego elementu;
- zbadać stan izolacji silnika względem obudowy;
- sprawdzić, czy sterowanie podaje właściwe napięcie na wybrane wyjście silnika.
Sama ciągłość uzwojenia nie potwierdza pełnej sprawności silnika. Nie wykrywa na przykład każdego zwarcia międzyzwojowego, które może powodować słabsze obroty i szybkie nagrzewanie. Nie ma też jednej prawidłowej rezystancji wspólnej dla wszystkich dmuchaw okapowych.
Pomiary na zasilonym okapie są przeznaczone dla wykwalifikowanego serwisanta. Na płytce, przełącznikach i przewodach może występować napięcie sieciowe. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, właściwych przyrządów oraz zabezpieczenia przed przypadkowym dotknięciem części czynnych.
Okap nie reaguje na panel sterowania
Jeżeli nie działa ani silnik, ani oświetlenie, przed zakupem modułu trzeba wykluczyć brak zasilania, uszkodzony przewód sieciowy, luźne złącze oraz zabezpieczenie lub zasilacz znajdujący się na płytce. Przypadki innych okapów Amica pokazują, że całkowity brak reakcji panelu może wynikać z przerwanego bezpiecznika i usterki zasilacza modułu, a nie z uszkodzenia samego panelu sensorowego.
Wymiana bezpiecznika bez ustalenia przyczyny jego przepalenia jest błędem. Nowy element może ponownie ulec uszkodzeniu, a zwarcie może uszkodzić kolejne podzespoły. Płytkę należy obejrzeć z obu stron pod kątem nadpaleń, pękniętych lutów, śladów wilgoci i osadu tłuszczowego. Elektronika może nadawać się do naprawy, dlatego zakup kompletnego modułu nie powinien być pierwszym krokiem.
Jeśli światło działa, ale silnik nie reaguje, oznacza to, że przynajmniej część układu otrzymuje zasilanie. Nie rozstrzyga to jednak, czy sprawne są wyjścia sterujące silnikiem, jego wiązka, kondensator i sama dmuchawa.
Oświetlenie LED nie działa
Brak światła może powodować uszkodzony element LED, oprawka, przewód, złącze lub obwód sterujący. Jeżeli silnik pracuje prawidłowo, awaria głównego zasilania okapu jest mniej prawdopodobna, ale nadal należy sprawdzić połączenia wspólne dla obu obwodów.
Nowe źródło światła musi mieć taką samą specyfikację elektryczną i sposób mocowania jak część fabryczna. Sama informacja „LED 3 W” nie wystarcza do doboru — trzeba porównać napięcie pracy, trzonek lub złącze, wymiary i konstrukcję oprawy. Nie należy podłączać przypadkowej lampy ani przerabiać przewodów, ponieważ różne okapy mogą zasilać oświetlenie bezpośrednio z sieci albo przez osobny układ.
Hałas, stukanie i drgania
Rodzaj dźwięku pomaga zawęzić przyczynę:
| Objaw | Możliwe przyczyny | Co sprawdzić |
| Buczenie i brak obrotów | zablokowany wirnik, uszkodzone łożyskowanie, kondensator lub silnik | swobodę obrotu po odłączeniu zasilania, zabrudzenia oraz pomiary silnika i kondensatora |
| Grzechotanie przy wylocie | luźna albo uszkodzona klapa zwrotna | prawidłowe osadzenie klapki i brak kontaktu z przewodem |
| Stukanie zależne od biegu | pęknięty, zabrudzony lub niewyważony wirnik | stan łopatek i mocowanie kompletnej dmuchawy |
| Świst powietrza | zwężenie kanału, nieszczelność lub źle dobrana redukcja | średnicę, połączenia i przebieg przewodu wentylacyjnego |
| Drgania wysuwanego frontu | zużyta prowadnica, narożnik albo poluzowane mocowanie | symetrię wysuwania, luzy prowadnic i mocowanie panelu |
Nagromadzony tłuszcz na turbinie może zwiększać niewyważenie, utrudniać obrót i przyspieszać zużycie silnika. Czyszczenie filtrów chroni więc nie tylko przepływ powietrza, ale również zespół dmuchawy.
Jak uzyskać dostęp do części
Do filtrów uzyskuje się dostęp od spodu okapu. Najpierw odłącz urządzenie od zasilania, wysuń panel teleskopowy i zwolnij zatrzask metalowego filtra, podtrzymując go drugą ręką. W wersji pracującej jako pochłaniacz filtr węglowy znajduje się dalej w torze przepływu, przy zespole silnika.
Dostęp do dmuchawy, wiązek, modułu i prowadnic wymaga zdjęcia odpowiednich osłon wewnętrznych, a w niektórych naprawach także wysunięcia lub podparcia okapu w zabudowie. Przed rozłączaniem wykonaj zdjęcia połączeń i oznacz wtyki. Nie ciągnij za przewody i nie zamieniaj złączy tylko dlatego, że mechanicznie do siebie pasują.
Po montażu sprawdź ręcznie płynność wysuwania panelu, ułożenie przewodów z dala od wirnika oraz pewne zamocowanie filtrów. Dopiero po zamknięciu osłon można przeprowadzić próbę wszystkich biegów i oświetlenia.
Jak dobrać część do Amica OTC6541WG
Do identyfikacji urządzenia przygotuj:
- model OTC6541WG;
- kod wyrobu 1160866;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Kod wyrobu jest istotny, ponieważ podobne modele OTC mogą różnić się sterowaniem, dmuchawą, wiązkami, kolorem panelu, prowadnicami oraz wykonaniem elementów oświetlenia. Przy filtrze przeciwtłuszczowym porównaj również wymiary 200 × 496 × 9 mm i położenie zatrzasku. Przy filtrze węglowym potwierdź oznaczenie FWK23 oraz sposób mocowania.
Dla dmuchawy lub modułu sterowania porównaj numer części, oznaczenia starego zespołu, liczbę i układ złączy oraz zgodność katalogową z kodem 1160866. Identyczne gniazdo nie oznacza identycznego przypisania przewodów. Modułu nie należy też uznawać za zgodny tylko dlatego, że obsługuje trzy biegi.
Jeżeli tabliczka wskazuje inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz stronę odpowiadającą pełnemu oznaczeniu urządzenia.
FAQ — części i naprawa Amica OTC6541WG
Czy słabe zasysanie oznacza uszkodzoną dmuchawę?
Nie. Najpierw wyczyść i zamontuj filtr przeciwtłuszczowy, sprawdź drożność kanału, klapę zwrotną oraz dopływ powietrza do kuchni. Dmuchawę podejrzewaj mocniej, gdy pracuje nierówno, nie osiąga wyraźnie różnych prędkości, ociera albo nadmiernie się nagrzewa.
Czy filtr węglowy jest potrzebny podczas pracy jako wyciąg?
Nie. Filtr węglowy służy do pracy w obiegu zamkniętym, czyli jako pochłaniacz. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, a filtr węglowy należy usunąć, aby nie zwiększał oporów przepływu.
Czy metalowy filtr przeciwtłuszczowy trzeba wymieniać?
Filtr aluminiowy jest przeznaczony do regularnego mycia. Wymiana jest potrzebna, gdy siatka jest trwale zatkana, rozerwana, odkształcona, skorodowana albo zatrzask nie zapewnia stabilnego mocowania. Zmiana koloru po myciu sama w sobie nie świadczy o uszkodzeniu.
Dlaczego światło działa, a wentylator nie?
Oświetlenie i silnik są sterowane oddzielnie, dlatego sprawne światło nie potwierdza sprawności całego modułu. Trzeba sprawdzić dmuchawę, jej wiązkę, kondensator oraz obwód wyjściowy odpowiadający za wybrany bieg.
Czy do zakupu części wystarczy nazwa OTC6541WG?
Nie zawsze. Do pewnego doboru części Amica potrzebne są model, kod wyrobu 1160866 i 14-cyfrowy numer fabryczny. Przy filtrach i częściach mechanicznych warto dodatkowo porównać wymiary, mocowanie oraz oznaczenie zdemontowanego elementu.
