Części zamienne do okapu Amica OTC6541BG o kodzie wyrobu 1161021 obejmują między innymi filtry, elementy wysuwanego panelu, oświetlenie, przewody, sterowanie i kompletną dmuchawę. Przed zakupem ustal, czy słaby ciąg powoduje filtr lub instalacja wentylacyjna, a brak reakcji — zasilanie, automatyka wysuwu czy elektronika. Zgodność potwierdzaj modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym.
Jakie części pasują do okapu Amica OTC6541BG 1161021?
OTC6541BG to teleskopowy okap Amica o kodzie wyrobu 1161021. Ma sensorowe sterowanie, trzy prędkości, jeden silnik, oświetlenie LED 3 W oraz automatykę uruchamiania i wyłączania przy wysuwaniu panelu. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrem węglowym.
W tym modelu stosowane są dwa aluminiowe filtry przeciwtłuszczowe o wymiarach 200 × 496 × 9 mm. Potwierdzonym filtrem węglowym do pracy w obiegu zamkniętym jest FWK 23. Wymiary nie powinny jednak zastępować sprawdzenia numeru części i zgodności katalogowej.

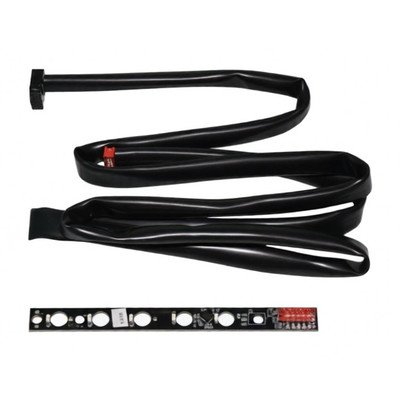

W kategorii mogą występować również kompletna dmuchawa, wiązki przewodów, moduł sterowania, lampa, przewód sieciowy, króciec wylotowy, klapki, panel frontowy oraz prawa i lewa część mechanizmu prowadzącego. Pojedynczego produktu nie należy uznawać za właściwy tylko dlatego, że wygląda podobnie.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co sprawdzić najpierw | Jak interpretować wynik |
| Okap słabo usuwa parę | Stan filtrów metalowych, ustawienie trybu pracy, drożność przewodu i klapki zwrotnej, dopływ powietrza do kuchni | Wyraźna poprawa po oczyszczeniu filtrów wskazuje na ograniczony przepływ. Brak poprawy nie oznacza od razu awarii dmuchawy — opór może tworzyć przewód, zwężka albo kanał wentylacyjny. |
| Zapach pozostaje w trybie pochłaniacza | Obecność, dopasowanie i stopień zużycia filtra FWK 23 | Nasycony filtr węglowy może przepuszczać zapachy mimo prawidłowego przepływu. Nie jest to dowód uszkodzenia silnika. |
| Oświetlenie działa, lecz wentylator nie rusza | Wysunięcie panelu, wybrany bieg, działanie automatyki wysuwu, złącza wiązki i swobodę wirnika | Brak reakcji na wszystkich biegach może wynikać z obwodu sterowania, wiązki albo dmuchawy. Buczenie lub próba startu uzasadniają kontrolę, czy wirnik nie jest zablokowany tłuszczem lub ciałem obcym. |
| Nie działa ani panel, ani światło, ani silnik | Gniazdo, zabezpieczenie obwodu, przewód zasilający, złącze wejściowe i zasilanie modułu | Sprawne gniazdo nie potwierdza ciągłości przewodu ani sprawności elektroniki. Przed zakupem modułu trzeba ustalić, czy napięcie dociera do jego wejścia. |
| Wentylator działa, ale nie świeci lampa | Źródło LED, oprawkę, styki, przewody oraz wyjście sterowania oświetleniem | Uszkodzona lampa jest jednym z podejrzeń. Jeżeli prawidłowe źródło nie świeci, potrzebna jest kontrola oprawki i obwodu zasilającego. |
| Okap grzechocze lub wibruje | Osadzenie filtrów, klapkę przy wylocie, przewód wentylacyjny, prowadnice, mocowanie frontu i stan wirnika | Hałas zmieniający się po dotknięciu frontu lub przewodu częściej wskazuje na luźny element niż na elektryczną usterkę silnika. Ocieranie wirnika wymaga zatrzymania urządzenia i oględzin. |
| Okap nie reaguje prawidłowo na wysuwanie | Prowadnice, narożniki, mechaniczne położenie panelu, element wykrywający wysunięcie i jego przewody | Ponieważ model ma automatykę włączenia i wyłączenia, problem może dotyczyć mechanizmu lub sygnału położenia, a nie samego panelu sensorowego. |
Słaby ciąg nie musi oznaczać zużytej dmuchawy
Najpierw wyjmij i obejrzyj filtry przeciwtłuszczowe. Warstwa lepkiego osadu ogranicza przepływ, obciąża dmuchawę i może powodować głośniejszą pracę. Filtry aluminiowe przeznaczone do tego modelu można czyścić ręcznie lub w zmywarce. Przed ponownym montażem powinny całkowicie wyschnąć i nie mogą być odkształcone, ponieważ nieszczelnie osadzona kaseta może drgać.
Jeżeli okap pracuje jako wyciąg, skontroluj przewód za króćcem o średnicy 150 mm: zgniecenie przewodu elastycznego, nagromadzony tłuszcz, zamknięta klapka albo znaczne przewężenie mogą ograniczyć przepływ. W szczelnej kuchni pomocne diagnostycznie jest także uchylenie okna. Jeżeli przepływ wyraźnie się poprawia, przyczyną może być niedostateczny nawiew, a nie część elektryczna okapu.
W trybie pochłaniacza obecność filtra węglowego zwiększa opór przepływu, ale jest potrzebna do ograniczania zapachów. Filtr FWK 23 nie powinien być myty jak filtr aluminiowy. Jego zużycie ocenia się przede wszystkim po czasie pracy i pogorszeniu pochłaniania zapachów; orientacyjny okres wymiany zależy od intensywności gotowania.
Jak sprawdzić zasilanie, dmuchawę i moduł?
Przed pomiarami odłącz okap od sieci. Jeśli wtyczka jest niedostępna, odłącz właściwy obwód w rozdzielnicy i potwierdź brak napięcia odpowiednim przyrządem. Samo wyłączenie funkcji na panelu nie odłącza elektroniki od zasilania.
Kontrole wykonywane bez napięcia
- Przewód i połączenia: po odsłonięciu wnętrza sprawdź, czy przewód nie jest przygnieciony, nadtopiony lub wyrwany z docisku. Miernikiem w trybie ciągłości można zbadać każdą żyłę między wtyczką a odłączonym złączem wejściowym. Przerwa wskazuje na uszkodzenie przewodu lub połączenia. Prawidłowa ciągłość nie potwierdza stanu izolacji pod obciążeniem.

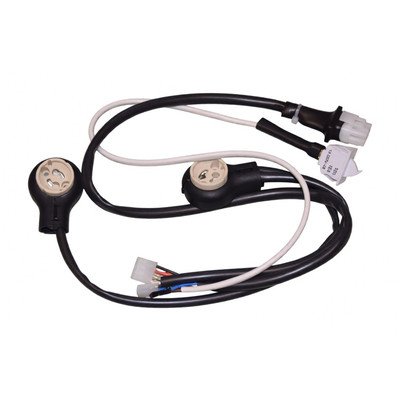

- Wiązka dmuchawy: odłącz złącze i obejrzyj styki. Osad, luźny pin albo nadpalenie mogą powodować pracę przerywaną. Nie zaciskaj zdeformowanych styków prowizorycznie — uszkodzone złącze lub wiązkę należy naprawić właściwymi elementami.
- Uzwojenia silnika: pomiar rezystancji między odpowiednimi wyprowadzeniami może wykazać przerwę w uzwojeniu. Nie ma jednej prawidłowej wartości dla wszystkich przewodów i biegów. Pomiar musi być odniesiony do schematu konkretnej dmuchawy. Brak przejścia na wymaganej gałęzi uzwojenia wskazuje na przerwę, ale sam wynik rezystancji nie potwierdza poprawnej pracy silnika pod obciążeniem.
- Zwarcie do obudowy: zwykły multimetr może ujawnić wyraźne zwarcie między wyprowadzeniem silnika a jego metalową obudową. Brak wskazania nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem.
Pomiary pod napięciem

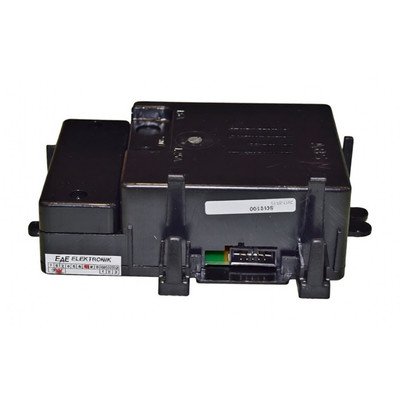

Pomiar zasilania modułu i napięcia na wyjściu silnika pozwala rozdzielić usterkę sterowania od problemu dmuchawy. Jeśli zasilanie dociera do modułu, lecz po wybraniu biegu nie pojawia się właściwe sterowanie na złączu silnika, podejrzenie obejmuje moduł, automatykę wysuwu lub połączenia sterujące. Jeżeli właściwe napięcie dociera do dmuchawy, a wirnik pozostaje nieruchomy, należy skupić się na wiązce, silniku i blokadzie mechanicznej.
Sterowanie elektroniczne może zniekształcać wskazania prostego multimetru, dlatego sam odczyt napięcia nie zawsze rozstrzyga o sprawności wyjścia. Nie należy dobierać punktów pomiarowych na podstawie kolorów przewodów ani zwierać styków w celu wymuszenia pracy.
Opisane pomiary pod napięciem i naprawa modułu wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz dokumentacji połączeń. Nie są przeznaczone do wykonania przez osobę bez przygotowania. W układzie występuje napięcie sieciowe 230 V.
Całkowity brak reakcji nie jest wystarczającym powodem do zamówienia nowej elektroniki. W naprawach podobnych okapów potwierdzano usterki sekcji zasilającej modułu, lecz wymiana samego zabezpieczenia bez znalezienia przyczyny jego uszkodzenia może doprowadzić do ponownej awarii. Płytę warto ocenić pod kątem możliwości naprawy, zanim zostanie zastąpiona całym zespołem.
Jak uzyskać dostęp do części?
Podstawowy dostęp zaczyna się od wysunięcia panelu i zdjęcia obu filtrów przeciwtłuszczowych od spodu. Przytrzymuj filtr podczas zwalniania zatrzasku, aby nie spadł na płytę grzewczą. Po ich wyjęciu można obejrzeć wnętrze, wirnik, przewody i część mocowań.
Dostęp do modułu, dmuchawy i prowadnic zależy od sposobu osadzenia korpusu w szafce. W części zabudów dalszy demontaż wymaga odłączenia przewodu wentylacyjnego i wyjęcia okapu z mebla. Przed odpinaniem złączy wykonaj zdjęcia, oznacz ich położenie i podpieraj korpus. Nie ciągnij za przewody ani za szklany front.
Przy elementach wysuwu porównaj stronę montażu. Lewy i prawy narożnik prowadnicy nie są częściami symetrycznymi. Nowa prowadnica musi mieć zgodne punkty mocowania, długość i sposób połączenia z panelem. Po montażu sprawdź płynność pełnego wysunięcia oraz to, czy automatyka włącza i wyłącza okap w prawidłowych położeniach.
Wymiana najważniejszych części
Filtr przeciwtłuszczowy
Zwolnij uchwyt kasety, opuść filtr i wysuń go z gniazda. Nowy element powinien mieć wymiary 200 × 496 × 9 mm, lecz ostatecznym potwierdzeniem jest zgodność numeru części z kodem okapu 1161021. Usuń folię ochronną, jeśli znajduje się na nowym filtrze, i upewnij się, że zatrzask pewnie blokuje kasetę.
Filtr węglowy FWK 23
Filtr węglowy montuje się tylko wtedy, gdy okap pracuje jako pochłaniacz. Przed wymianą zdejmij filtry metalowe, odłącz zasilanie i sprawdź sposób zamocowania starego wkładu przy zespole dmuchawy. Nie próbuj regenerować zwykłego filtra FWK 23 przez mycie, ponieważ woda i detergent nie przywrócą zdolności węgla aktywnego do pochłaniania zapachów.
Oświetlenie
Pozostaw lampę do ostygnięcia, odłącz zasilanie i porównaj oznaczenia źródła światła z elementem wyjętym z okapu. Fabryczna moc oświetlenia tego modelu wynosi 3 W, ale sama moc nie wystarcza do doboru — muszą zgadzać się napięcie, trzonek, gabaryty i sposób osadzenia. Jeżeli nowa, prawidłowo dobrana lampa nie działa, sprawdzenia wymaga oprawka, wiązka i sterowanie.
Kompletna dmuchawa i moduł sterowania
Przed wymianą dmuchawy sprawdź, czy wirnik obraca się bez ocierania, uzwojenia nie mają przerwy, a złącze otrzymuje właściwe sterowanie. Przy module najpierw potwierdź zasilanie wejściowe i działanie elementu wykrywającego wysunięcie panelu. Zapisz rozmieszczenie złączy, ponieważ podobny kształt wtyku nie oznacza identycznego przypisania przewodów. Po naprawie sprawdź kolejno oświetlenie, wszystkie trzy biegi, funkcję czasowego wyłączenia oraz automatykę wysuwania.
Jak prawidłowo dobrać część do OTC6541BG?
Dla urządzeń Amica przygotuj trzy dane z tabliczki znamionowej:
- pełny model OTC6541BG,
- kod wyrobu 1161021,
- 14-cyfrowy numer fabryczny.
Kod wyrobu jest szczególnie ważny, ponieważ podobne oznaczenia, takie jak OTC6541WG, dotyczą innego wariantu urządzenia. Przy częściach obudowy znaczenie ma również kolor i strona montażu, przy filtrach — numer katalogowy oraz wymiary, a przy elektronice i dmuchawie — wykonanie złączy, wiązka i wersja zespołu. Zdjęcie samej części nie potwierdza zgodności.
Jeżeli oznaczenia są nieczytelne, wykonaj wyraźne zdjęcie całej tabliczki znamionowej oraz starej części z widocznym numerem. Inne teleskopowe modele można porównać w kategorii okapów Amica o szerokości 60 cm, ale części między modelami nie należy zamieniać bez potwierdzenia katalogowego.
FAQ — części i naprawa okapu Amica OTC6541BG
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw sprawdź zabrudzenie filtrów, drożność przewodu, klapkę przy wylocie, konfigurację wyciąg–pochłaniacz oraz dopływ powietrza do kuchni. Dmuchawę podejrzewa się mocniej, gdy przepływ pozostaje słaby mimo usunięcia oporów instalacji albo wirnik pracuje nierówno, ociera lub nie osiąga kolejnych prędkości.
Jaki filtr przeciwtłuszczowy pasuje do OTC6541BG?
Potwierdzony filtr aluminiowy ma numer 1021779 i wymiary 200 × 496 × 9 mm; w okapie znajdują się dwie kasety. Przed zakupem sprawdź kod wyrobu 1161021, ponieważ sam wymiar nie wyklucza różnic w ramce lub zatrzasku.
Jaki filtr węglowy jest przeznaczony do tego modelu?
Do OTC6541BG o kodzie 1161021 przewidziano jeden filtr FWK 23, numer części 1160663. Jest potrzebny przy pracy w trybie pochłaniacza, gdy oczyszczone powietrze wraca do pomieszczenia.
Dlaczego okap nie uruchamia się po wysunięciu panelu?
Możliwa jest usterka prowadnicy, elementu wykrywającego położenie, jego przewodów, panelu sterowania, modułu zasilającego albo dmuchawy. Sprawdź, czy panel wysuwa się do końca oraz czy działa oświetlenie. Całkowity brak reakcji kieruje diagnostykę najpierw do zasilania; działające światło przy nieruchomym wentylatorze zawęża kontrolę do obwodu silnika i sterowania jego biegami.
Czy moduł sterowania trzeba od razu wymienić?
Nie. Najpierw należy potwierdzić zasilanie wejściowe, ciągłość przewodów i działanie automatyki wysuwu. Usterka może dotyczyć naprawialnej sekcji zasilacza modułu. Wymiana zabezpieczenia bez ustalenia przyczyny przepalenia nie jest prawidłową naprawą.
Czy do doboru wystarczy nazwa OTC6541BG?
Nie w każdym przypadku. Najbezpieczniej podać model OTC6541BG, kod wyrobu 1161021 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy prowadnicach i elementach obudowy trzeba dodatkowo określić stronę montażu oraz kolor.
