1161149 - OTP6243I (OTP6243I) Amica
Ta kategoria obejmuje części do teleskopowego okapu Amica OTP6243I o kodzie wyrobu 1161149: elementy filtracji, napędu, sterowania, oświetlenia i prowadzenia frontu. Jeśli okap słabo ciągnie, buczy, nie reaguje po wysunięciu albo nie świeci, najpierw rozróżnij usterkę od problemu z filtrem lub kanałem. Część dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak działa okap Amica OTP6243I i które części odpowiadają za jego funkcje?

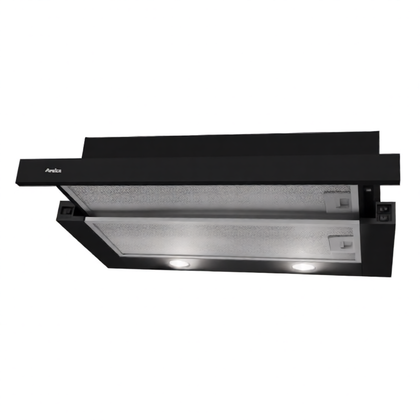

OTP6243I o kodzie wyrobu 1161149 jest okapem teleskopowym z jednym silnikiem, trzema prędkościami, przełącznikami kołyskowymi i oświetleniem LED GU10. Wysunięcie frontu uruchamia urządzenie na wcześniej wybranym biegu, ponieważ mechanizm współpracuje z przełącznikiem krańcowym. Wsunięcie frontu wyłącza wentylator i światło.
Okap może pracować jako:
- wyciąg – powietrze jest kierowane przewodem do kanału wentylacyjnego; filtr węglowy nie powinien wtedy pozostawać w torze przepływu;
- pochłaniacz – powietrze przechodzi przez filtry węglowe i wraca do pomieszczenia; w zabudowie trzeba zapewnić mu drożną drogę wylotu ponad szafkę.
Urządzenie ma dwa aluminiowe filtry przeciwtłuszczowe. W aktualnej dokumentacji dla kodu 1161149 wskazano zestaw dwóch filtrów węglowych FWP 12. Nie należy zastępować ich filtrem o podobnym kształcie bez potwierdzenia zgodności dla pełnych danych konkretnego egzemplarza.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap nie reaguje po wysunięciu | Pozycja 0, brak zasilania, uszkodzony przewód, przełącznik krańcowy, włącznik biegu lub połączenie | Sprawdź gniazdo innym urządzeniem, wysuń front i ustaw jeden z biegów; po odłączeniu zasilania obejrzyj przewody i styki | Sprawne gniazdo nie potwierdza zasilania wszystkich obwodów okapu. Reakcja światła zawęża poszukiwania, ale nie dowodzi sprawności toru silnika |
| Światło działa, silnik nie rusza | Włącznik biegu, kondensator silnika, zablokowany wirnik, uzwojenie lub przewody silnika | Po wyjęciu wtyczki zdejmij filtry, sprawdź zabrudzenie i swobodę ruchu wirnika; skontroluj złącza i kondensator | Ciężki ruch lub tarcie wskazuje na problem mechaniczny. Swobodny obrót nie wyklucza uszkodzenia kondensatora, uzwojenia albo sterowania |
| Silnik buczy, lecz nie startuje | Zablokowany wirnik, zużyty kondensator pracy silnika lub uszkodzenie uzwojenia | Nie rozpędzaj wirnika ręką przy włączonym zasilaniu. Odłącz kondensator od obwodu, bezpiecznie go rozładuj i zmierz pojemność | Wynik wyraźnie niższy od wartości i tolerancji podanej na obudowie przemawia za wymianą. Prawidłowa pojemność nie potwierdza działania elementu pod obciążeniem |
| Okap pracuje, ale słabo odprowadza opary | Zabrudzone filtry, filtr węglowy pozostawiony w trybie wyciągu, niedrożny lub zgnieciony przewód, zamknięta klapa zwrotna, brak nawiewu albo wolna praca silnika | Ustal tryb pracy, oczyść filtry, obejrzyj przewód i klapki oraz zapewnij dopływ powietrza do kuchni | Poprawa po udrożnieniu instalacji oznacza, że zakup silnika byłby przedwczesny. Brak poprawy uzasadnia kontrolę napędu i zasilania poszczególnych biegów |

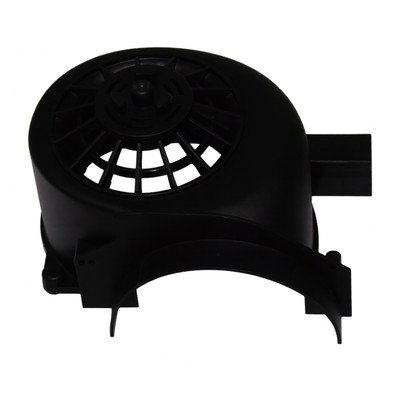

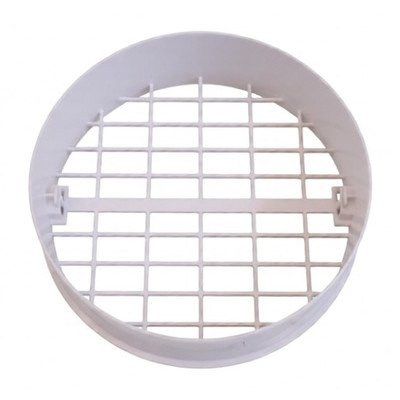

| Hałas, grzechotanie lub ocieranie | Tłuszcz na wirniku, uszkodzone łopatki, tarcie wirnika o obudowę, luźna klapa zwrotna, poluzowane mocowanie lub ciało obce | Przy odłączonym urządzeniu sprawdź wirnik, obudowy dmuchawy, reduktor kanału i klapki zwrotne | Hałas mechaniczny zmieniający się przy ręcznym obracaniu wskazuje na wirnik lub obudowę. Szum powietrza może wynikać również z przewężenia kanału |
| Nie działa oświetlenie | Zużyte źródło GU10, uszkodzona oprawa, włącznik światła, przewód lub styk przełącznika krańcowego | Po odłączeniu zasilania i ostygnięciu lampy zamontuj sprawne źródło GU10 o parametrach zgodnych z elementem fabrycznym; obejrzyj oprawę | Brak poprawy po wymianie lampy oznacza potrzebę kontroli oprawy, włącznika i przewodów, a nie zakupu kolejnej żarówki |
Jak sprawdzić silnik, kondensator i przełączniki?
Oględziny zacznij przy odłączonym zasilaniu. Zdejmij aluminiowe filtry i sprawdź, czy wewnątrz nie ma nagromadzonego tłuszczu, nadtopionych złączy, poluzowanych przewodów lub śladów ocierania wirnika. Przed wypięciem konektorów wykonaj zdjęcie i oznacz ich położenie. Koloru przewodu nie należy traktować jako wystarczającego oznaczenia funkcji.
Kontrola mechaniczna napędu
Wirnik powinien obracać się bez kontaktu z obudową i bez punktowego blokowania. Osad tłuszczu może go obciążać, a pęknięta łopatka powodować drgania. Sam swobodny obrót nie potwierdza jednak sprawności elektrycznej silnika ani kondensatora.
Pomiar kondensatora
Kondensator należy odłączyć od instalacji, rozładować w bezpieczny sposób i dopiero wtedy zmierzyć jego pojemność. Wynik porównuje się z oznaczeniem oraz tolerancją na obudowie oryginalnego elementu. Nie dobieraj kondensatora wyłącznie według wymiaru: znaczenie mają pojemność, dopuszczalne napięcie pracy, rodzaj elementu, mocowanie i zakończenia przewodów.
Pomiar uzwojeń i przełączników

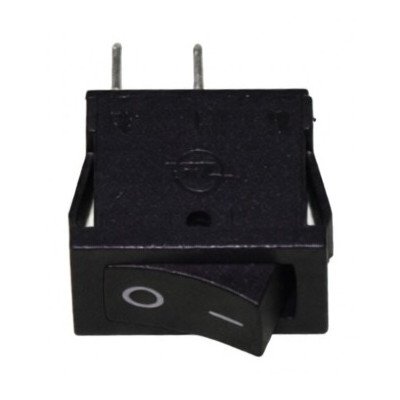

Po odłączeniu przewodów można zbadać ciągłość uzwojeń silnika oraz przełączników kołyskowych. Przerwa w uzwojeniu lub brak ciągłości na aktywnym styku wskazuje na uszkodzenie. Sama obecność ciągłości nie wykrywa zwarć międzyzwojowych ani problemu występującego dopiero po nagrzaniu.
Pomiar napięcia na silniku podczas pracy pozwala odróżnić awarię napędu od braku sterowania, lecz odbywa się przy napięciu sieciowym. Taką diagnostykę może wykonywać wyłącznie wykwalifikowany serwisant, z odpowiednimi narzędziami i zabezpieczeniami. Nie jest ona przeznaczona dla osoby bez przygotowania.
Słaby ciąg nie zawsze oznacza uszkodzony silnik
Przed wymianą napędu sprawdź całą drogę powietrza. W trybie wyciągu filtr węglowy zwiększa opory i powinien zostać usunięty. Przewód o zbyt wielu załamaniach, zgnieciona rura, niedrożna kratka albo zablokowane klapki zwrotne mogą ograniczyć przepływ mimo prawidłowych obrotów silnika.
W trybie pochłaniacza filtr węglowy odpowiada przede wszystkim za redukcję zapachów. Po nasyceniu nie odzyskuje właściwości przez zwykłe mycie. Jeżeli wentylator pracuje wyraźnie, ale zapach szybko wraca do kuchni, w pierwszej kolejności sprawdź wiek, stan i prawidłowe zamocowanie obu filtrów węglowych oraz drożność wylotu ponad zabudowę.
Aluminiowe filtry przeciwtłuszczowe należy czyścić mniej więcej raz w miesiącu podczas normalnej eksploatacji. Można je myć ręcznie delikatnym detergentem albo zgodnie z instrukcją w zmywarce. Odbarwienie aluminium po myciu nie jest samo w sobie powodem wymiany; wymiana ma sens po uszkodzeniu siatki, ramki lub zatrzasku.
Dostęp do części i wymiana
- Odłącz wtyczkę i upewnij się, że oświetlenie ostygło.
- Wysuń panel teleskopowy i wyjmij oba filtry przeciwtłuszczowe, podtrzymując je podczas zwalniania zatrzasków.
- Wykonaj zdjęcia połączeń i oznacz przewody przed ich odłączeniem.
- Filtry węglowe są dostępne od strony wnętrza okapu. Wymienia się komplet przewidziany dla urządzenia, zachowując właściwy kierunek i sposób blokowania.
- Silnik, wirnik, kondensator oraz obudowy dmuchawy znajdują się głębiej w korpusie. Do pełnego demontażu może być potrzebne odłączenie przewodu wentylacyjnego lub poluzowanie okapu w zabudowie.
- Przełączniki i mikrowyłącznik frontu są związane z listwą sterującą oraz mechanizmem wysuwania. Przy montażu sprawdź, czy przewody nie weszły w prowadnice i czy front nie naciska na nie podczas ruchu.
- Po złożeniu zamontuj filtry, sprawdź swobodne przesuwanie frontu, a następnie przetestuj światło i każdy bieg osobno.
Jeżeli okap trzeba wyjąć z szafki, podtrzymaj jego ciężar przed odkręceniem mocowań. Nie uruchamiaj urządzenia z odsłoniętymi przyłączami ani bez zamontowanych filtrów przeciwtłuszczowych.
Jak dobrać część do Amica OTP6243I?
Podstawą doboru są trzy dane z tabliczki znamionowej:
- pełny model OTP6243I;
- kod wyrobu 1161149;
- 14-cyfrowy numer fabryczny.
Sam napis OTP6243I może nie rozstrzygać wariantu wykonania. Przy filtrach porównaj dodatkowo typ, liczbę sztuk, wymiary i zaczepy. Przy silniku oraz kondensatorze sprawdź oznaczenia starej części, parametry elektryczne, mocowanie, liczbę przewodów i złącza. Włączniki, oprawy, obudowy dmuchawy i prowadnice mogą wyglądać podobnie w kilku okapach, lecz różnić się położeniem zaczepów albo współpracą z frontem.
Jeśli tabliczka wskazuje inny kod wyrobu, wróć do kategorii okapów Amica o szerokości 60 cm i wybierz stronę zgodną z pełnym oznaczeniem urządzenia.
FAQ – części i naprawa okapu Amica OTP6243I
Dlaczego OTP6243I nie uruchamia się po wysunięciu frontu?
Sprawdź, czy przełącznik biegów nie znajduje się w pozycji 0. Jeśli ustawiony jest bieg, możliwa jest usterka przełącznika krańcowego, włącznika, przewodu albo zasilania. Działające światło nie potwierdza sprawności całego obwodu silnika.
Czy buczenie oznacza konieczność wymiany silnika?
Nie. Buczenie bez startu może powodować zablokowany wirnik, zużyty kondensator albo uszkodzenie uzwojenia. Najpierw wykonuje się oględziny, kontrolę swobody wirnika i pomiar kondensatora. Wymiana kondensatora na próbę nie rozstrzyga przyczyny, jeśli objaw nie ustąpi.
Jaki filtr węglowy jest przeznaczony do kodu 1161149?
Aktualna dokumentacja urządzenia wskazuje typ FWP 12, montowany jako komplet dwóch sztuk. Przed zakupem potwierdź jednak model, kod wyrobu i 14-cyfrowy numer fabryczny, ponieważ samo podobieństwo filtra nie gwarantuje zgodności.
Czy filtr aluminiowy trzeba wymienić po zmianie koloru?
Nie, jeśli siatka, ramka i zatrzaski są całe. Aluminium może zmienić kolor po wielokrotnym myciu. Wymiana jest uzasadniona, gdy filtr pozostaje niedrożny po czyszczeniu albo jest mechanicznie uszkodzony.
Dlaczego okap słabo ciągnie mimo pracy na trzecim biegu?
Najpierw sprawdź filtry, tryb pracy, klapki zwrotne, przewód wentylacyjny, wylot z zabudowy i dopływ powietrza do kuchni. Dopiero po wykluczeniu oporów przepływu należy diagnozować kondensator, silnik oraz zasilanie poszczególnych biegów.
