Okap Amica OTP6651BG 1190598 – co warto wiedzieć przed naprawą
OTP6651BG to teleskopowy okap o szerokości 60 cm, wyposażony w sterowanie sensorowe, wyświetlacz, trzy prędkości i listwę LED 4 W. W tym wykonaniu zastosowano silnik bezszczotkowy BLDC. Ma to znaczenie podczas diagnostyki: nie należy automatycznie przenosić porad dotyczących tradycyjnych silników okapowych z kondensatorem na ten model.
Wentylator uruchamia się dopiero po wysunięciu panelu czołowego. Za rozpoznanie jego położenia odpowiada przełącznik krańcowy. Wsunięcie panelu wyłącza silnik, ale nie powinno samo wyłączać oświetlenia. Ta zależność pozwala odróżnić usterkę krańcówki od części problemów z zasilaniem i elektroniką.
Objaw nie wskazuje od razu części do wymiany
| Objaw | Co sprawdzić najpierw | Jak interpretować wynik |
| Oświetlenie działa, ale wentylator nie rusza | Wysuń panel do pełnego położenia i sprawdź, czy sterowanie reaguje na zmianę biegu. Skontroluj mechaniczne uruchamianie krańcówki | Brak reakcji tylko po wysunięciu panelu może wskazywać na krańcówkę, jej mocowanie, przewody albo wejście płytki sterującej. Nie jest jeszcze dowodem uszkodzenia silnika |
| Okap jest całkowicie martwy | Sprawdź obwód zasilający, wtyczkę, przewód i widoczne złącza. Dalsza diagnostyka obejmuje zabezpieczenie oraz zasilacz elektroniki | Brak wyświetlacza i światła nie uzasadnia wymiany panelu sensorowego w ciemno. Problem może znajdować się przed panelem, w zasilaniu lub na płytce |
| Silnik pracuje, ale odciąg jest słaby | Ustal, czy okap działa jako wyciąg, czy pochłaniacz. Sprawdź czystość filtrów, drożność przewodu, zagięcia, redukcje i klapki zwrotne | Prawidłowy dźwięk pracy przy małym przepływie częściej kieruje diagnostykę na drogę powietrza niż na sam silnik |
| Okap buczy, grzechocze lub wibruje | Obejrzyj filtry, klapki zwrotne, obudowę dmuchawy, wirnik i mocowania. Po odłączeniu zasilania sprawdź, czy wirnik nie ociera | Grzechotanie może pochodzić od klapek, a cykliczne tarcie od wirnika lub obudowy. Sam wzrost głośności nie przesądza o zużyciu silnika |
| Nie działa listwa LED, ale wentylator pracuje | Sprawdź moduł LED, jego złącze i wiązkę. Pomiar zasilania wyjściowego wymaga znajomości układu i parametrów modułu | Sprawny wentylator potwierdza obecność zasilania sieciowego, lecz nie potwierdza sprawności obwodu oświetlenia ani wyjścia sterującego |
| Sensory reagują nieregularnie | Przy odłączonym zasilaniu oczyść i dokładnie osusz szkło, sprawdź mocowanie panelu oraz złącza | Poprawa po czyszczeniu może wskazywać na zabrudzenie lub wilgoć. Jeśli usterka wraca, trzeba zbadać zasilanie panelu i elektronikę, a nie tylko powierzchnię sensorów |
Wentylator nie uruchamia się po wysunięciu okapu
Najpierw wysuń panel całkowicie. Jeżeli światło działa, wyświetlacz reaguje na dotyk, ale nie pojawia się praca wentylatora, zwróć uwagę na przełącznik krańcowy. Uszkodzona prowadnica, przesunięte mocowanie lub zużyty mechanizm mogą powodować, że panel jest wysunięty, ale przełącznik nie zmienia położenia.
Po odłączeniu okapu od sieci krańcówkę można sprawdzić multimetrem w trybie ciągłości obwodu. Złącze elementu powinno być odłączone od instalacji, aby elektronika nie wpływała na pomiar. Podczas ręcznego naciskania przełącznika stan jego styków powinien się jednoznacznie zmieniać. Brak zmiany wskazuje na uszkodzenie elementu. Prawidłowy wynik potwierdza jedynie działanie samej krańcówki – nadal możliwa jest przerwa w wiązce, luźne złącze albo usterka wejścia sterownika.

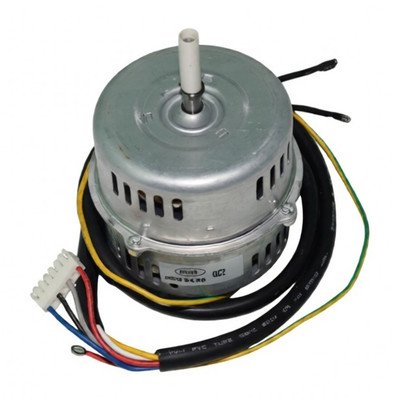

Jeżeli krańcówka działa, a silnik pozostaje nieruchomy, należy skontrolować przewody i płytkę sterującą. Silnik BLDC współpracuje z elektroniką, dlatego prosty pomiar rezystancji uzwojenia nie daje pełnej odpowiedzi o jego sprawności. Nie należy również zakładać, że przyczyną jest kondensator pracy tylko dlatego, że taki element występuje w wielu innych okapach.
Słaby ciąg mimo pracy silnika
OTP6651BG może pracować jako wyciąg albo pochłaniacz. W trybie wyciągu powietrze jest odprowadzane przewodem wentylacyjnym, natomiast w trybie pochłaniacza wraca do pomieszczenia po przejściu przez filtry węglowe. Kolejność kontroli zależy więc od sposobu instalacji.
Gdy okap pracuje jako wyciąg
- Umyj dwa aluminiowe filtry przeciwtłuszczowe i pozostaw je do pełnego wyschnięcia.
- Sprawdź, czy przewód nie jest zgnieciony, załamany lub nadmiernie zwężony.
- Skontroluj, czy klapki zwrotne otwierają się swobodnie i nie zostały zablokowane tłuszczem.
- Oceń drożność kanału wentylacyjnego oraz możliwość dopływu powietrza do kuchni.
- Sprawdź uszczelnienie połączeń – wydmuch do wnętrza szafki może wyraźnie zmniejszyć skuteczność odciągu.
Wylot tego modelu ma średnicę 150 mm. Zastosowanie węższych redukcji, długiego przewodu elastycznego i wielu ostrych kolan zwiększa opory przepływu. Jeżeli silnik przyspiesza na kolejnych biegach, lecz efekt nad płytą nadal jest niewielki, przed jego wymianą trzeba wykluczyć instalację odprowadzającą.
Gdy okap pracuje jako pochłaniacz
W tym trybie potrzebne są dwa filtry węglowe typu FWP 18. Filtrów węglowych przeznaczonych do tego wykonania nie należy myć ani regenerować. Instrukcja przewiduje wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej. Sygnałem nasycenia jest przede wszystkim pogorszenie neutralizacji zapachów; filtr może też zwiększać opory przepływu.
Powietrze po filtracji musi mieć swobodną drogę powrotu do pomieszczenia. Zabudowa nie może zamykać wylotu ani kierować strumienia do szczelnej przestrzeni w szafce.
Filtry przeciwtłuszczowe – czyszczenie i dobór
Producent przewiduje dwa aluminiowe filtry przeciwtłuszczowe. Podany dla urządzenia wymiar pojedynczego filtra to 453,5 × 202,5 × 9 mm. Wymiar jest ważny, lecz nie powinien być jedynym kryterium zakupu: liczy się także położenie uchwytu, zatrzask, konstrukcja ramki i katalogowe przypisanie do kodu 1190598.
Przy normalnej eksploatacji filtry należy czyścić co miesiąc ręcznie delikatnym detergentem lub w zmywarce, jeżeli nie ma przeciwwskazań dla użytego środka. Zmiana koloru aluminium po kilku cyklach mycia nie oznacza sama w sobie uszkodzenia. Filtr kwalifikuje się do wymiany, gdy ramka jest odkształcona, siatka przerwana, zatrzask nie utrzymuje elementu albo filtr nie przylega do obudowy.
Nie uruchamiaj okapu bez zamontowanych filtrów przeciwtłuszczowych. Chronią one wirnik, obudowę dmuchawy i instalację elektryczną przed osadzaniem się tłuszczu.
Hałas, tarcie i drgania
Przed zakupem silnika określ rodzaj dźwięku:
- grzechotanie przy starcie lub zatrzymaniu może pochodzić od klapek zwrotnych;
- cykliczne ocieranie sugeruje kontakt wirnika z obudową dmuchawy albo odkształcenie wirnika;
- rezonans całej szafki może wynikać z poluzowanego mocowania okapu lub przewodu wentylacyjnego;
- gwizd nasilający się na wyższym biegu bywa skutkiem zwężenia, ostrego kolana albo niedrożnego filtra;
- nierówna praca po zabrudzeniu wymaga oględzin wirnika i wnętrza dmuchawy.

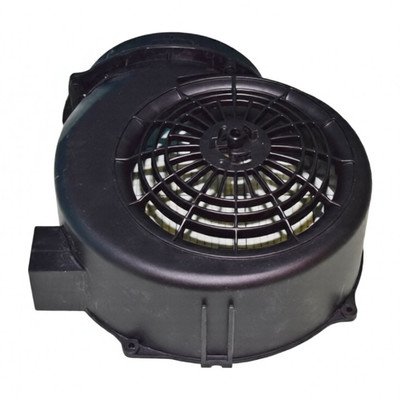

Po odłączeniu zasilania i zdjęciu filtrów można sprawdzić, czy dostępny wirnik obraca się bez tarcia i nie ma pęknięć. Nie prostuj łopatek na siłę – nawet niewielka zmiana ich kształtu może spowodować niewyważenie. Jeżeli uszkodzona jest tylko obudowa dmuchawy albo wirnik, nie należy automatycznie wymieniać kompletnego silnika.
Diagnostyka sterowania i zasilania
Całkowity brak reakcji wymaga rozdzielenia usterki zasilania od awarii panelu sensorowego. Przy wyłączonym napięciu można sprawdzić ciągłość przewodu, widoczne ślady przegrzania, luźne wtyki oraz bezpiecznik znajdujący się na odpowiedniej płytce, jeżeli jest dostępny i prawidłowo zidentyfikowany.
Przerwany bezpiecznik nie jest samodzielną diagnozą. Przed jego wymianą trzeba ustalić, czy nie doszło do zwarcia w zasilaczu, przewodach, oświetleniu lub innym odbiorniku. Zastosowanie bezpiecznika o przypadkowych parametrach może powiększyć uszkodzenie.
Pomiary napięć na otwartym urządzeniu odbywają się w pobliżu obwodów 230 V. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i bezpiecznych warunków pomiaru. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Wymiana płytki bez sprawdzenia jej zasilania może nie usunąć przyczyny usterki, a naprawa elektroniki bywa możliwa, jeśli uszkodzenie zostanie poprawnie zlokalizowane.
Jak uzyskać dostęp do części
Przed demontażem odłącz wtyczkę i upewnij się, że nikt nie przywróci zasilania. Zdejmij aluminiowe filtry, zwalniając ich zatrzaski i podtrzymując elementy drugą ręką. W trybie pochłaniacza za filtrami przeciwtłuszczowymi znajdują się filtry węglowe mocowane przy zespole dmuchawy.
Dostęp do wirnika, silnika, krańcówki, sterowania i prowadnic może wymagać zdjęcia kolejnych osłon, a przy części wykonań także podparcia oraz wyjęcia okapu z zabudowy. Nie podważaj szklanego frontu ani panelu sensorowego metalowym narzędziem. Przed rozłączeniem wiązek wykonaj zdjęcia ich ułożenia i oznacz złącza, nie sugerując się wyłącznie kolorami przewodów.
Podczas składania sprawdź, czy:
- wiązki nie wchodzą w tor prowadnic i wysuwanego panelu;
- obudowa dmuchawy jest zamknięta bez szczelin;
- wirnik nie ociera po dokręceniu osłon;
- filtry są zatrzaśnięte i nie drgają;
- przewód wentylacyjny oraz klapki nie zostały przygniecione.
Po naprawie sprawdź kolejno oświetlenie, reakcję sensorów, wszystkie trzy biegi oraz wyłączenie silnika po wsunięciu panelu. Nietypowe tarcie, zapach przegrzanej izolacji lub ponowne zadziałanie zabezpieczenia oznacza konieczność natychmiastowego odłączenia urządzenia.
Jak dobrać część do Amica OTP6651BG
Do potwierdzenia zgodności przygotuj trzy dane z tabliczki znamionowej:
- pełny model OTP6651BG;
- kod wyrobu 1190598;
- 14-cyfrowy numer fabryczny.
Samo podobieństwo zdjęcia albo pasujące złącze nie wystarczają. W przypadku filtrów porównuje się również wymiary, ramkę i zatrzask, przy prowadnicach stronę montażu, a przy silniku – kompletne wykonanie zespołu dmuchawy i sposób sterowania. Płytka powinna mieć potwierdzony numer części oraz wersję zgodną z urządzeniem; nie należy zakładać, że podobny panel z innego okapu będzie działał bez dodatkowej konfiguracji.
Jeżeli tabliczka wskazuje inny kod wyrobu, należy przejść do kategorii okapów Amica o szerokości 60 cm i odszukać właściwe wykonanie. Przed zamówieniem najlepiej porównać kod katalogowy starej części lub przekazać czytelne zdjęcie całej tabliczki znamionowej.
FAQ – części i naprawa okapu Amica OTP6651BG
Dlaczego silnik nie działa, chociaż oświetlenie się włącza?
Silnik uruchamia się dopiero po wysunięciu panelu czołowego. Jeżeli światło działa, sprawdź pełne wysunięcie panelu, mechaniczne uruchamianie krańcówki, jej przewody i reakcję sterowania. Oświetlenie jest od tego przełącznika niezależne.
Czy silnik w OTP6651BG ma kondensator pracy?
Producent określa silnik tego modelu jako bezszczotkowy BLDC. Nie należy więc stosować do niego bez potwierdzenia procedur przeznaczonych dla typowych silników indukcyjnych z kondensatorem. Konstrukcję oraz sposób sterowania trzeba potwierdzić po numerze części.
Jak często czyścić filtry aluminiowe?
Przy normalnym użytkowaniu raz w miesiącu. Częściej, jeśli dużo smażysz lub filtr szybko pokrywa się tłuszczem. Przebarwienie aluminium po myciu nie jest wystarczającym powodem do wymiany.
Jaki filtr węglowy pasuje do tego okapu?
Dla OTP6651BG producent wskazuje typ FWP 18, montowany w liczbie dwóch sztuk. Przed zakupem nadal należy potwierdzić model, kod wyrobu 1190598 i numer fabryczny urządzenia.
Czy brak ciągu oznacza uszkodzony silnik?
Nie. Jeżeli silnik pracuje, najpierw sprawdź filtry, przewód, redukcje, klapki zwrotne, drożność kanału i drogę powrotu powietrza w trybie pochłaniacza. Dopiero po wykluczeniu oporów przepływu oceniaj dmuchawę i elektronikę.
Czy można wymienić samą płytkę sterowania?
Można, jeśli diagnostyka potwierdzi jej uszkodzenie i numer części jest zgodny z kodem urządzenia. Przy całkowicie martwym okapie najpierw trzeba sprawdzić doprowadzenie zasilania, zabezpieczenie i zasilacz elektroniki, ponieważ wymiana panelu na próbę może nie rozwiązać problemu.
