Części do okapu Amica OTS6236W o kodzie wyrobu 1191340 obejmują między innymi filtry, elementy oświetlenia, przełączniki, prowadnice i zespół dmuchawy. Przed zakupem ustal, czy słaby ciąg wynika z filtrów lub instalacji, a brak uruchamiania z przełącznika krańcowego, sterowania czy silnika. Zgodność potwierdź modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym.
Części do okapu Amica OTS6236W — od objawu do właściwego elementu

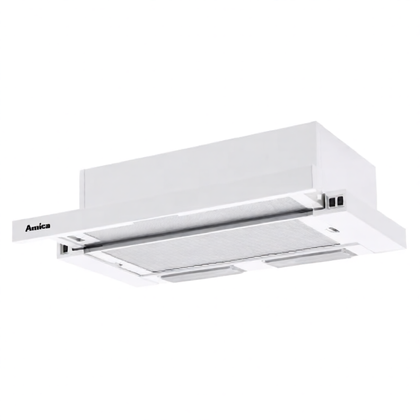

Amica OTS6236W, kod wyrobu 1191340, jest okapem teleskopowym ze sterowaniem kołyskowym, trzema prędkościami wentylatora i oświetleniem LED E14. Wysunięcie frontu może uruchamiać wentylator na wcześniej ustawionym biegu, ponieważ w mechanizmie znajduje się przełącznik krańcowy. Ma to znaczenie diagnostyczne: brak reakcji po wysunięciu szuflady nie musi oznaczać uszkodzenia silnika.
Okap może pracować jako wyciąg odprowadzający powietrze poza pomieszczenie albo jako pochłaniacz z filtrami węglowymi. Kolejność kontroli zależy od używanego trybu.
Słaby ciąg lub zapach pozostający w kuchni
Najpierw sprawdź, czy wentylator rzeczywiście zmienia obroty na wszystkich trzech biegach. Jeżeli różnica między biegami jest wyraźna, a strumień powietrza nadal jest słaby, bardziej prawdopodobne są zabrudzone filtry lub opory w instalacji niż całkowita awaria dmuchawy.
Gdy okap pracuje jako wyciąg
W trybie wyciągu filtr węglowy nie jest potrzebny i może niepotrzebnie ograniczać przepływ. Sprawdź kolejno:
- Filtry aluminiowe — wyjmij je i oceń, czy siatka nie jest zalepiona tłuszczem. Producent zaleca czyszczenie co miesiąc podczas normalnego użytkowania. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany.
- Kanał odprowadzający — skontroluj, czy przewód nie jest zgnieciony, załamany, rozłączony lub zatkany. OTS6236W ma wylot o średnicy 120 mm, dlatego zwężenia instalacji mogą zwiększać hałas i ograniczać wydajność.
- Dopływ powietrza do kuchni — krótka próba przy uchylonym oknie pomaga rozpoznać zbyt szczelne pomieszczenie. Wyraźna poprawa ciągu wskazuje na problem z nawiewem, a nie na część elektryczną okapu.
- Wirnik dmuchawy — po odłączeniu zasilania i wyjęciu filtrów sprawdź wzrokowo, czy nie oblepia go tłuszcz i czy nic nie ociera o obudowę.
Próba pracy bez filtra przeciwtłuszczowego może służyć wyłącznie krótkiej diagnostyce. Nie należy normalnie użytkować okapu bez tych filtrów, ponieważ tłuszcz trafia wtedy do wnętrza urządzenia i zwiększa ryzyko pożaru.
Gdy okap pracuje jako pochłaniacz
W tym trybie powietrze musi po przejściu przez filtry wracać do pomieszczenia. OTS6236W wykorzystuje dwa filtry węglowe FWK 124. Jeżeli wentylator pracuje prawidłowo, ale zapachy nie są usuwane, sprawdź:
- czy oba filtry węglowe są zamontowane;
- czy nie są nasycone tłuszczem i zapachami;
- czy kanał zwrotny nie jest zasłonięty przez zabudowę;
- czy aluminiowe filtry przeciwtłuszczowe są czyste.
Filtrów FWK 124 przeznaczonych do tego modelu nie należy myć ani regenerować. Instrukcja przewiduje wymianę co najmniej co 3–4 miesiące, a przy intensywnym smażeniu odpowiednio częściej. Sam upływ czasu nie jest jednak jedynym kryterium — sygnałem zużycia jest również utrzymywanie się zapachów mimo prawidłowego przepływu powietrza.
Okap nie uruchamia się po wysunięciu frontu
Najpierw ustaw przełącznik silnika na jeden z biegów. Pozycja „0” celowo uniemożliwia automatyczne uruchomienie po wysunięciu panelu. Następnie zwróć uwagę, czy działa oświetlenie i czy wentylator reaguje na ręczne sterowanie.
| Objaw | Co może być przyczyną | Jak rozróżnić |
| Nie działa silnik ani światło | Brak zasilania, uszkodzony przewód, listwa połączeniowa lub wspólny obwód zasilający | Sprawdź gniazdo innym urządzeniem oraz obejrzyj przewód i złącza po odłączeniu okapu |
| Światło działa, ale silnik nie rusza | Przełącznik silnika, wiązka, dmuchawa albo element współpracujący z silnikiem | Działające światło wskazuje, że zasilanie dociera przynajmniej do obwodu oświetlenia; nie potwierdza sprawności toru silnika |
| Silnik można włączyć, lecz nie startuje po wysunięciu szuflady | Przełącznik krańcowy, jego mocowanie albo mechanizm frontu | Sprawdź, czy wysuwany panel rzeczywiście naciska i zwalnia mechanizm krańcówki |
| Słychać buczenie, ale wirnik nie startuje | Zablokowany wirnik, uszkodzenie dmuchawy lub jej obwodu | Po odłączeniu zasilania skontroluj zabrudzenie, ocieranie i swobodę ruchu wirnika |
| Działa tylko część biegów | Przełącznik biegów, połączenia albo odpowiedni obwód silnika | Jeżeli jeden bieg jest prawidłowy, całkowity brak zasilania i mechaniczna blokada wirnika są mniej prawdopodobne |
Przełącznik krańcowy można sprawdzić miernikiem dopiero po odłączeniu okapu od sieci i wypięciu co najmniej jednego badanego przewodu. Ustaw pomiar ciągłości lub małej rezystancji i porównaj stan krańcówki przy wciśniętym oraz zwolnionym mechanizmie. Styk powinien zmieniać stan. Brak zmiany wskazuje na uszkodzenie przełącznika albo niewłaściwe uruchamianie go przez mechanizm szuflady.
Taki pomiar nie sprawdza zachowania styku pod obciążeniem. Nadpalona krańcówka może przechodzić prosty test miernikiem, a mimo to powodować spadek napięcia podczas pracy silnika.
Wentylator hałasuje, drga albo pracuje nierówno
Metaliczne ocieranie lub cykliczne stukanie częściej wskazuje na mechaniczny kontakt wirnika z obudową, ciało obce albo poluzowane mocowanie niż na zabrudzony filtr. Jednostajny wzrost szumu może natomiast wynikać z zatkanych filtrów, zwężonego przewodu lub dużych oporów przepływu.
Po odłączeniu zasilania:
- wyjmij filtry przeciwtłuszczowe;
- obejrzyj wirnik i wnętrze obudowy dmuchawy;
- usuń tłuszcz miękką ściereczką, bez zalewania silnika i złączy;
- sprawdź, czy obudowa dmuchawy, kanał i elementy zabudowy nie są poluzowane;
- skontroluj, czy przewody nie znajdują się w zasięgu wirnika.
Jeżeli wirnik obraca się z oporem, ma wyczuwalny luz lub silnik szybko zaczyna wydzielać zapach przegrzanej izolacji, nie kontynuuj prób. Sama ciągłość uzwojeń nie potwierdzi pełnej sprawności silnika — nie wykrywa wszystkich zwarć międzyzwojowych ani problemów pojawiających się po rozgrzaniu.
Oświetlenie nie działa
W OTS6236W zastosowano źródło światła LED E14 o mocy 3 W. Przy braku światła zacznij od wymiany żarówki na element o takim samym trzonku i parametrach. Odłącz okap od zasilania i zaczekaj, aż źródło światła ostygnie, a następnie zdejmij klosz bez podważania go ostrym narzędziem.
Jeżeli nowa, sprawna żarówka nie świeci:
- obejrzyj oprawkę pod kątem nalotu, nadpalenia lub poluzowanego styku;
- sprawdź połączenia przewodów i wyłącznik oświetlenia;
- zweryfikuj, czy klosz oraz oprawka nie zostały zdeformowane przez źródło o niewłaściwej mocy;
- jeśli wentylator także nie działa, wróć do kontroli wspólnego zasilania.
Pomiar napięcia w oprawce odbywa się przy napięciu sieciowym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi i zachowania procedur pracy przy 230 V. Nie są przeznaczone dla osoby bez przygotowania. Brak napięcia przy włączonym świetle wskazuje na obwód sterowania, przewody lub złącza, natomiast prawidłowe napięcie kieruje podejrzenie na żarówkę albo jej kontakt z oprawką.
Jak uzyskać dostęp do części i przeprowadzić wymianę
Filtry przeciwtłuszczowe są podstawowym punktem dostępu do wnętrza okapu. Przed demontażem odłącz urządzenie od sieci, zabezpiecz płytę grzewczą i przygotuj miejsce na elementy pokryte tłuszczem.
- Wysuń front teleskopowy i wyjmij filtry, podtrzymując je drugą ręką.
- Przed odłączaniem przewodów zrób zdjęcie złączy i oznacz ich położenie. Nie kieruj się wyłącznie kolorem żył.
- Przy wymianie przełącznika sprawdź również jego mocowanie i mechanizm naciskający. Nowy styk nie pomoże, jeśli szuflada nie uruchamia go mechanicznie.
- Podczas wymiany dmuchawy podtrzymuj cały zespół przed odkręceniem ostatnich mocowań. Nie chwytaj i nie przenoś go za przewody.
- Ułóż wiązki w fabrycznych prowadnicach, aby nie zostały przycięte obudową ani wciągnięte przez wirnik.
- Po montażu załóż filtry i sprawdź kolejno oświetlenie, trzy biegi, reakcję na wysunięcie oraz wyłączenie po wsunięciu frontu.
Droga dostępu do mocowań korpusu i dmuchawy zależy od sposobu zabudowy szafki. Jeżeli śruby są zasłonięte, może być konieczne częściowe wysunięcie okapu z mebla. Przed takim demontażem trzeba podeprzeć urządzenie i odłączyć przewód wentylacyjny — okap nie może wisieć na rurze ani przewodzie zasilającym.
Jak dobrać część do Amica OTS6236W
Podstawą doboru są trzy dane z tabliczki znamionowej:
- model: OTS6236W;
- kod wyrobu: 1191340;
- 14-cyfrowy numer fabryczny.
Sam napis OTS6236W lub podobny wygląd elementu może nie wystarczyć. Przy filtrach porównaj wymiary, kształt ramki, położenie zatrzasku i stronę montażu. Producent podaje dla tego modelu dwa formaty filtrów przeciwtłuszczowych: 476 × 130 mm oraz 477 × 205 mm, dlatego nie należy zakładać, że oba elementy są identyczne.
Przy oświetleniu sprawdź nie tylko trzonek E14, ale również moc 3 W i gabaryty źródła, aby pasowało pod klosz. Przy przełącznikach i krańcówce porównaj liczbę oraz układ styków, pozycję elementu wykonawczego i mocowanie. Dmuchawę dobieraj katalogowo jako cały wariant zespołu — podobna obudowa lub zgodna wtyczka nie potwierdza parametrów silnika i rozmieszczenia mocowań.
Jeżeli tabliczka wskazuje inny kod wyrobu, wróć do kategorii okapów teleskopowych Amica o szerokości 60 cm i wybierz stronę zgodną z pełnym oznaczeniem urządzenia.
FAQ — części i naprawa okapu Amica OTS6236W
Dlaczego okap nie włącza się po wysunięciu szuflady?
Sprawdź, czy przełącznik silnika nie znajduje się w pozycji „0”. Jeśli ręczne sterowanie działa, a wysunięcie nie uruchamia wentylatora, skontroluj mechanizm i przełącznik krańcowy. Brak reakcji wszystkich funkcji wymaga najpierw sprawdzenia zasilania.
Czy filtr węglowy jest potrzebny podczas pracy jako wyciąg?
Nie. W trybie wyciągu powietrze jest odprowadzane poza pomieszczenie, a filtr węglowy należy usunąć. Jest on wymagany w trybie pochłaniacza, w którym oczyszczone powietrze wraca do kuchni.
Jak często czyścić filtry aluminiowe?
Podczas normalnej pracy producent zaleca czyszczenie raz w miesiącu. Można je myć ręcznie łagodnym detergentem lub w zmywarce. Przebarwienie aluminium po myciu nie świadczy samo w sobie o uszkodzeniu.
Czy do OTS6236W pasuje dowolna żarówka LED E14?
Nie. Oprócz trzonka musi zgadzać się moc, napięcie, kształt i wielkość źródła światła. Dla tego modelu producent podaje LED E14 3 W. Zbyt duża żarówka może nie zmieścić się pod kloszem.
Czy można potwierdzić uszkodzenie silnika omomierzem?
Pomiar może wykazać przerwę lub zwarcie do obudowy, ale prawidłowa ciągłość uzwojeń nie potwierdza pełnej sprawności. Nie ujawnia wszystkich zwarć międzyzwojowych, problemów mechanicznych ani usterek występujących dopiero pod obciążeniem.
Jakie dane są potrzebne do zamówienia części?
Odczytaj model OTS6236W, kod wyrobu 1191340 oraz pełny 14-cyfrowy numer fabryczny. Przy prostych elementach warto dodatkowo porównać wymiary i mocowanie, ale nie powinny one zastępować potwierdzenia katalogowego.
