1191341 - OTS6446I (OTS6446I) Amica
Części do okapu teleskopowego Amica OTS6446I o kodzie wyrobu 1191341 obejmują między innymi filtry, elementy wysuwanego panelu, sterowanie, dmuchawę i oświetlenie. Przed zakupem ustal, czy słaby ciąg wynika z zabrudzenia filtrów lub instalacji wentylacyjnej, a brak reakcji z mechanizmu wysuwania, zasilania czy podzespołu elektrycznego. Zgodność potwierdź pełnymi danymi z tabliczki znamionowej.
Części zamienne do okapu Amica OTS6446I 1191341
OTS6446I jest okapem teleskopowym, w którym wysunięcie panelu umożliwia uruchomienie wybranej funkcji, a jego wsunięcie wyłącza wentylator i oświetlenie. Ma to znaczenie podczas diagnostyki: brak reakcji nie musi od razu oznaczać uszkodzenia sterownika lub dmuchawy. Przyczyną może być również niepełne wysunięcie szuflady, problem z mechanizmem prowadnic, zespołem wyłącznika albo przewodami łączącymi panel z pozostałą częścią urządzenia.
Do elementów występujących w tej konstrukcji należą między innymi aluminiowe filtry przeciwtłuszczowe, filtr węglowy używany w trybie pochłaniacza, dmuchawa, sterownik, zespół przycisków, wyłączniki, prowadnice, klapki zwrotne, elementy obudowy oraz oświetlenie GU10. O wyborze części powinien jednak decydować katalog dla kodu wyrobu i numeru fabrycznego, a nie sama nazwa podzespołu lub podobieństwo zdjęcia.
Od objawu do właściwej grupy części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzone filtry aluminiowe, niedrożny lub zbyt oporowy kanał, zamknięte klapki zwrotne, brak dopływu powietrza, zabrudzona albo zużyta dmuchawa | stan filtrów, drożność wylotu, ułożenie przewodu i swobodę klapek | poprawa po zdjęciu czystych filtrów lub ograniczeniu oporów kanału wskazuje na problem przepływu, nie przesądza o awarii silnika |
| Wentylator nie działa, ale świeci oświetlenie | mechanizm wysunięcia, wyłącznik, sterownik, połączenie z dmuchawą, kondensator pracy w wersji, która go wykorzystuje, albo silnik | pełne wysunięcie panelu, złącza, swobodę wirnika i ślady przegrzania | swobodny wirnik nie potwierdza sprawności elektrycznej; zablokowany lub ocierający wymaga usunięcia przyczyny mechanicznej |
| Nie działa ani silnik, ani światło | brak zasilania, przewód, złącze, wyłącznik związany z położeniem panelu lub układ sterowania | gniazdo innym odbiornikiem, przewód i dostępne złącza przy odłączonym urządzeniu | wspólny zanik obu funkcji kieruje diagnostykę najpierw do zasilania i sterowania, a nie do jednoczesnej wymiany lampy i dmuchawy |
| Działa tylko jeden bieg albo przyciski reagują nieprawidłowo | zespół przycisków, sterownik, przewody lub jedno z wyprowadzeń silnika | reakcję każdego pola sterowania i stan wiązki | poprawne działanie jednego biegu dowodzi, że silnik potrafi się obracać, ale nie wyklucza usterki jego pozostałych obwodów |
| Okap buczy i nie rozpędza wirnika | blokada turbiny, zużycie mechaniczne, nieprawidłowa pojemność kondensatora pracy lub uszkodzenie uzwojenia | obrót wirnika po odłączeniu zasilania, zabrudzenia, mocowania i kondensator, jeżeli występuje | nie uruchamiaj wielokrotnie buczącego silnika, ponieważ brak obrotów może powodować szybkie nagrzewanie uzwojeń |
| Słychać grzechotanie lub stukanie | klapki zwrotne, luźna obudowa, zabrudzony albo uszkodzony wirnik, niewłaściwie ułożony przewód wylotowy | źródło dźwięku na poszczególnych biegach i stan elementów po zdjęciu filtrów | grzechotanie przy wylocie częściej wskazuje klapki, a drgania zależne od obrotów wymagają kontroli turbiny i mocowań |

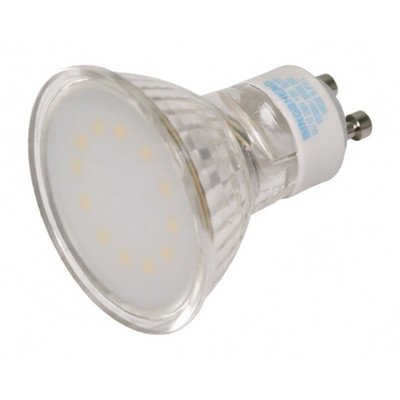

| Nie działa światło | źródło GU10, oprawka, przewody, przycisk lub sterownik | lampę o potwierdzonych parametrach, stan styków i reakcję przycisku | nowa sprawna lampa bez efektu oznacza potrzebę sprawdzenia obwodu zasilającego, a nie zakupu kolejnych żarówek |
Słaby ciąg nie zawsze oznacza uszkodzoną dmuchawę
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest odprowadzane do kanału wentylacyjnego. Filtr węglowy nie jest wtedy potrzebny, a pozostawiony, nasycony wkład może niepotrzebnie zwiększać opory przepływu. W trybie pochłaniacza powietrze wraca do kuchni i musi przejść przez właściwy filtr węglowy.
Przy słabym usuwaniu pary wykonaj kolejno:
- Zdejmij aluminiowe filtry i oceń, czy ich siatka nie jest zalepiona tłuszczem. Zdeformowany, rozerwany albo niedający się doczyścić filtr należy wymienić.
- Sprawdź, czy kanał odprowadzający nie jest zgnieciony, gwałtownie zwężony lub ułożony z wieloma ostrymi załamaniami.
- Skontroluj klapki zwrotne. Powinny otwierać się bez ocierania i wracać do położenia spoczynkowego.
- Zapewnij dopływ powietrza do kuchni. Bardzo szczelne pomieszczenie może ograniczyć wydajność sprawnego wyciągu.
- Dopiero po wykluczeniu oporów przepływu oceń dmuchawę: zabrudzenie turbiny, nierówną pracę, ocieranie i nieprawidłową prędkość.
Krótka próba bez filtrów może pomóc rozpoznać nadmierny opór, ale nie należy używać tak okapu podczas gotowania. Tłuszcz trafiałby bezpośrednio do wnętrza urządzenia i na elementy elektryczne.
Jak sprawdzić dmuchawę i obwód silnika
Przed demontażem filtrów i osłon odłącz okap od sieci. Po uzyskaniu dostępu sprawdź, czy turbina nie jest oblepiona tłuszczem, nie ma pęknięć oraz obraca się bez ocierania o obudowę. Wyczuwalny opór może wynikać z zabrudzenia, przesunięcia turbiny albo zużycia zespołu silnika.
Jeżeli w danym wykonaniu znajduje się kondensator pracy silnika, można zmierzyć jego pojemność miernikiem z odpowiednią funkcją. Element musi być odłączony od obwodu i bezpiecznie rozładowany. Wynik porównuje się z wartością oraz tolerancją zapisaną na jego obudowie. Wyraźnie obniżona pojemność może tłumaczyć buczenie, problem ze startem lub małą prędkość. Prawidłowy pomiar pojemności nie potwierdza jednak sprawności pod napięciem roboczym i nie wyklucza przebicia ujawniającego się dopiero podczas pracy.
Uzwojenia silnika można sprawdzić pod kątem przerwy, mierząc ciągłość między właściwymi wyprowadzeniami po odłączeniu wiązki. Nie istnieje jedna poprawna rezystancja dla wszystkich biegów i wszystkich dmuchaw. Wynik OL lub nieskończona rezystancja tam, gdzie według schematu powinno znajdować się uzwojenie, wskazuje przerwę. Sama ciągłość nie wyklucza zwarć międzyzwojowych, przeciążenia mechanicznego ani uszkodzenia ujawniającego się po rozgrzaniu.
Pomiar napięcia na pracującym okapie pozwala rozstrzygnąć, czy sterownik zasila wybrany bieg silnika. Jest to jednak diagnostyka przy napięciu sieciowym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Jeśli prawidłowe napięcie dociera do dmuchawy, wirnik nie jest zablokowany, a silnik nie startuje, podejrzenie przesuwa się na kondensator lub zespół silnika. Brak napięcia kieruje diagnostykę do sterownika, przycisków, wyłącznika i przewodów.
Sterowanie i mechanizm panelu teleskopowego
W OTS6446I wyciągnięcie części teleskopowej poprzedza wybór biegu lub włączenie światła. Gdy urządzenie nie reaguje, wysuń panel do normalnego położenia roboczego i sprawdź, czy porusza się równo po obu stronach. Przekoszenie, uszkodzona prowadnica, obluzowany front albo zaślepka mogą uniemożliwić prawidłowe zadziałanie mechanizmu.
Po odłączeniu zasilania można obejrzeć zespół wyłącznika i jego mocowanie. Szukaj pękniętej dźwigni, nadtopionych styków, wysuniętej wtyczki lub przewodu naprężanego podczas ruchu szuflady. Wyłącznik można zbadać omomierzem po odłączeniu jego przewodów: stan styków powinien zmieniać się po mechanicznym uruchomieniu. Pomiar potwierdza pracę samego styku, ale nie sprawdza całego sterownika ani działania mechanizmu po złożeniu.
Jeżeli jeden przycisk nie reaguje, a pozostałe funkcje działają, bardziej prawdopodobny jest problem zespołu przycisków, konkretnego połączenia lub kanału sterownika niż całkowity brak zasilania. Przed wymianą płytki sprawdź wtyki i ślady wilgoci, tłuszczu, przegrzania oraz pęknięcia mechaniczne.
Filtry: czyszczenie, wymiana i prawidłowe założenie
Aluminiowe filtry przeciwtłuszczowe należy podczas zwykłego użytkowania czyścić co miesiąc. Można je myć ręcznie łagodnym detergentem lub w zmywarce, o ile są prawidłowo ułożone i nie zostaną uszkodzone przez inne przedmioty. Zmiana koloru aluminium po kolejnych myciach nie jest sama w sobie powodem wymiany.
Po umyciu filtr musi całkowicie wyschnąć. Przy montażu sprawdź, czy zatrzask wchodzi w prowadzenie, a ramka nie pozostaje podgięta. OTS6446I wykorzystuje filtry o różnych wymiarach, dlatego nie należy zamawiać wkładu wyłącznie na podstawie szerokości okapu wynoszącej 60 cm.
Filtr węglowy stosuje się tylko w trybie pochłaniacza. Standardowego wkładu z węglem aktywnym nie myje się ani nie regeneruje. Wymianę wykonuje się po utracie zdolności pochłaniania zapachów lub zgodnie z okresem wskazanym w instrukcji, skracając go przy intensywnym gotowaniu. Brak neutralizacji zapachu przy zachowanym przepływie powietrza wskazuje raczej na nasycenie filtra węglowego niż na uszkodzenie silnika.
Dostęp i wymiana części
Podstawowy dostęp do wnętrza uzyskuje się po odłączeniu urządzenia od sieci, wysunięciu panelu i zdemontowaniu aluminiowych filtrów. W ten sposób można odczytać tabliczkę znamionową, obejrzeć wnętrze, klapki, część przewodów i mocowania. Dostęp do dmuchawy, sterownika albo prowadnic może wymagać zdjęcia kolejnych osłon, a w niektórych naprawach również poluzowania okapu w zabudowie.
Przed rozłączeniem wiązek wykonaj zdjęcia i oznacz położenie każdej wtyczki. Nie opieraj się na kolorach przewodów ani schemacie innego modelu. Złącza chwytaj za obudowę, nie za przewody. Podczas montażu dopilnuj, aby wiązka nie dostała się w tor szuflady, turbiny lub ostrą krawędź obudowy.
Po wymianie elementu sprawdź przed pełnym zamontowaniem filtrów:
- swobodny ruch panelu teleskopowego;
- działanie każdego biegu i oświetlenia;
- brak ocierania, drgań i zapachu przegrzanej izolacji;
- otwieranie klapek zwrotnych;
- stabilność mocowań i prawidłowe ułożenie przewodu wylotowego.
Jak dobrać część do Amica OTS6446I
Dla tego okapu przygotuj model OTS6446I, kod wyrobu 1191341 oraz pełny 14-cyfrowy numer fabryczny. Tabliczka znamionowa znajduje się wewnątrz obudowy i jest dostępna po wyjęciu filtrów aluminiowych. Nie należy określać numeru Amica jako PNC — jest to oznaczenie używane przez inną grupę producentów.
Sam napis OTS6446I lub podobny wygląd części może nie wystarczyć. Przy porównywaniu podzespołów uwzględnij:
- numer katalogowy i przypisanie do kodu wyrobu;
- wymiary oraz stronę montażu filtra, prowadnicy lub zaślepki;
- rodzaj mocowania i położenie zatrzasków;
- liczbę, układ i funkcję złączy elektrycznych;
- parametry źródła światła, silnika lub kondensatora zapisane na starej części;
- wykonanie sterownika i ewentualne różnice między seriami produkcyjnymi.
Jeżeli dane z tabliczki wskazują inny kod wyrobu, przejdź do kategorii okapów teleskopowych Amica o szerokości 60 cm i wybierz stronę zgodną z rzeczywistym oznaczeniem urządzenia. Przed zamówieniem drogiej dmuchawy lub sterownika warto przesłać czytelne zdjęcie całej tabliczki oraz oznaczenia demontowanej części.
FAQ – części i naprawa okapu Amica OTS6446I
Dlaczego OTS6446I nie włącza się po wysunięciu panelu?
Sprawdź, czy panel wysuwa się do prawidłowego położenia i nie jest przekoszony na prowadnicach. Przy odłączonym zasilaniu skontroluj wyłącznik, jego mocowanie, przewody oraz wtyczki. Jeśli nie działa również światło, diagnostykę rozpocznij od wspólnego obwodu zasilania i sterowania.
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw wyczyść filtry aluminiowe, sprawdź tryb pracy, drożność kanału, klapki zwrotne i dopływ powietrza do pomieszczenia. Dmuchawę podejrzewa się po wykluczeniu oporów przepływu lub gdy pracuje nierówno, ociera, nadmiernie się nagrzewa albo nie osiąga właściwych obrotów.
Czy filtr węglowy jest potrzebny przy podłączeniu okapu do komina wentylacyjnego?
Nie jest potrzebny w trybie wyciągu. Filtr węglowy służy do pochłaniania zapachów, gdy oczyszczone powietrze wraca do kuchni. W trybie wyciągu nasycony wkład może tylko zwiększać opór przepływu.
Co oznacza symbol czyszczenia filtra na wyświetlaczu?
To przypomnienie o konserwacji filtrów aluminiowych, a nie kod awarii dmuchawy. W tym modelu wskazanie pojawia się po określonym czasie pracy wentylatora. Po umyciu i wysuszeniu filtrów należy skasować komunikat zgodnie z procedurą z instrukcji obsługi.
Dlaczego silnik buczy, ale wentylator się nie obraca?
Możliwa jest blokada lub ocieranie turbiny, zużycie mechaniczne, uszkodzenie uzwojenia albo utrata pojemności kondensatora pracy, jeżeli występuje w danym zespole. Nie pozostawiaj buczącego silnika pod napięciem. Najpierw odłącz urządzenie i sprawdź swobodę wirnika.
Jakie dane są potrzebne do zakupu części?
Odczytaj model OTS6446I, kod wyrobu 1191341 i pełny 14-cyfrowy numer fabryczny. W przypadku elementu elektrycznego lub mechanicznego sfotografuj również jego oznaczenia, złącza i mocowania. Sama szerokość okapu lub podobne zdjęcie produktu nie potwierdzają zgodności.
