1193122 - OTC6211B (OTC6211B) Amica
Części zamienne do okapu Amica OTC6211B o kodzie 1193122 obejmują między innymi filtry, dmuchawę, prowadnice, włączniki i elementy oświetlenia. Przed zakupem ustal, czy przyczyną słabego ciągu, hałasu lub braku reakcji jest podzespół okapu, zabrudzony filtr czy instalacja odprowadzająca. Zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Okap Amica OTC6211B 1193122 – budowa istotna przy naprawie
OTC6211B jest teleskopowym okapem o szerokości 60 cm, przeznaczonym do pracy jako wyciąg albo pochłaniacz. Ma trzy prędkości, jeden silnik, przełączniki kołyskowe oraz automatykę uruchamianą wysunięciem frontu. Po wysunięciu panelu przełącznik krańcowy włącza okap z wcześniej ustawioną prędkością, a po wsunięciu powinien go wyłączyć.

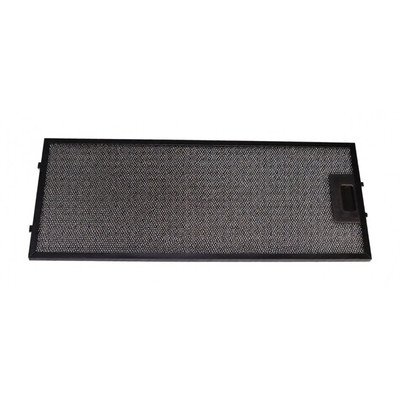

W tym wykonaniu producent przewidział dwa aluminiowe filtry przeciwtłuszczowe o wymiarach 200 × 496 × 9 mm. Do pracy w obiegu zamkniętym stosowany jest jeden filtr węglowy FWK 160x10. Oświetlenie stanowi żarówka LED z gwintem E14 o mocy 4 W. Średnica wylotu powietrza wynosi 120 mm.
Te dane są ważne przy doborze części, ale nie zastępują sprawdzenia pełnego oznaczenia urządzenia. Podobnie wyglądające okapy OTC6211B, OTC6211I i OTC6211W mogą różnić się kolorem oraz elementami wykonania.
Od objawu do właściwej grupy części
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap nie reaguje na nic | brak zasilania, przewód, połączenie wewnętrzne, przełącznik krańcowy lub układ sterowania | działanie gniazda innym odbiornikiem, stan przewodu i złączy, reakcję po pełnym wysunięciu frontu | brak oświetlenia i wentylatora nie jest sam w sobie dowodem uszkodzenia dmuchawy |
| Oświetlenie działa, ale wentylator nie rusza | włącznik biegów, krańcówka, wiązka, zablokowany wirnik albo silnik | działanie wszystkich biegów, położenie frontu, swobodę wirnika po odłączeniu zasilania, złącza wiązki | silnik obracający się ciężko może być zabrudzony, zablokowany lub mechanicznie zużyty; swobodny obrót nie potwierdza jednak sprawności elektrycznej |
| Wentylator działa tylko przy określonym położeniu frontu | krańcówka, jej element uruchamiający, poluzowane złącze albo prowadnica | powoli wysuwać front i obserwować moment załączenia bez naciskania obudowy | przerywanie zależne od położenia wskazuje raczej na sterowanie wysuwem lub połączenie niż na sam filtr czy drożność kanału |
| Działa tylko jeden bieg | przełącznik prędkości, styki, przewody lub odpowiedni obwód silnika | porównać reakcję na wszystkich pozycjach przełącznika i obejrzeć złącza pod kątem przegrzania | sprawny najwyższy bieg nie wyklucza usterki przełącznika lub pozostałych obwodów dmuchawy |
| Okap pracuje, lecz słabo usuwa parę | zabrudzone filtry, zużyty filtr węglowy, zamknięta klapa zwrotna, zwężenie lub niedrożność kanału, zabrudzony wirnik | zacząć od filtrów i drogi przepływu powietrza; ustalić, czy urządzenie pracuje jako wyciąg, czy pochłaniacz | wyraźna poprawa po oczyszczeniu filtra wskazuje na opór przepływu, a nie na konieczność wymiany silnika |
| Słychać grzechotanie, tarcie lub nasilone wibracje | poluzowana klapa, przewód dotykający szafki, uszkodzony wirnik, zabrudzenie albo luźne mocowanie | określić, czy dźwięk pochodzi z kanału, korpusu czy dmuchawy; obejrzeć wirnik po zdjęciu filtrów | hałas zmieniający się po podparciu kanału lub obudowy może wynikać z rezonansu, nie z elektrycznej awarii silnika |
| Nie świeci tylko lampa | żarówka E14 4 W, oprawka, włącznik lub przewód | po odłączeniu zasilania obejrzeć źródło światła i styki oprawki, a następnie zastosować zgodną żarówkę | nowa żarówka, która nadal nie świeci, kieruje diagnostykę w stronę oprawki, włącznika i instalacji oświetlenia |
Słaby ciąg nie musi oznaczać uszkodzonej dmuchawy
Najpierw ustal tryb pracy okapu. W trybie wyciągu powietrze powinno trafiać przewodem do osobnego kanału wentylacyjnego. W trybie pochłaniacza wraca do pomieszczenia po przejściu przez filtr przeciwtłuszczowy i węglowy.
Przy słabym pochłanianiu warto zachować następującą kolejność:
- Wyjmij aluminiowe filtry przeciwtłuszczowe. Jeżeli siatka jest oblepiona tłuszczem, przepływ może być ograniczony mimo prawidłowych obrotów silnika. Filtry należy dokładnie odtłuścić, wypłukać i wysuszyć przed montażem. Zdeformowany, rozwarstwiony lub niedający się doczyścić filtr wymaga wymiany.

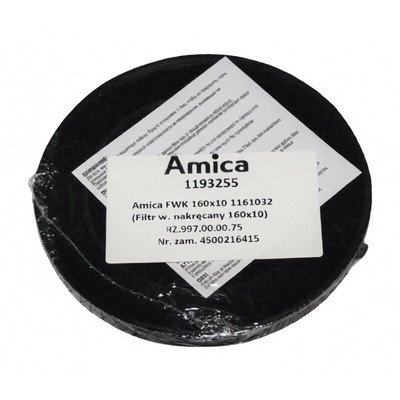

- Sprawdź filtr węglowy, jeżeli okap pracuje jako pochłaniacz. FWK 160x10 zatrzymuje zapachy, lecz z czasem traci zdolność adsorpcji i zwiększa opór przepływu. Standardowego wkładu nie należy myć, chyba że jego dokumentacja wyraźnie określa go jako regenerowalny.
- Obejrzyj wylot i klapkę zwrotną. Klapka powinna otwierać się bez ocierania. Nieprawidłowo osadzony reduktor, zgnieciony przewód lub ostre załamania kanału mogą obniżyć przepływ i zwiększyć hałas.
- Skontroluj wirnik. Przy odłączonym urządzeniu powinien obracać się bez kontaktu z obudową. Osad z tłuszczu może powodować niewyważenie, ale uszkodzonych łopatek nie należy kleić ani wyrównywać przez odcinanie materiału.
Krótka próba bez filtra może pomóc ustalić, czy to on ogranicza przepływ, ale okapu nie należy tak eksploatować podczas gotowania. Filtr chroni wnętrze, silnik i instalację przed tłuszczem.
Jak sprawdzić obwód wentylatora
Oględziny i podstawowe pomiary wykonuje się po odłączeniu okapu od sieci. Samo wyłączenie przyciskiem nie wystarcza, ponieważ część instalacji może pozostać pod napięciem.
Po zdjęciu filtrów można sprawdzić:
- czy wirnik nie jest zablokowany i nie ociera o korpus;
- czy wiązka silnika jest prawidłowo osadzona;
- czy złącza nie są nadtopione, zaśniedziałe lub pokryte tłuszczem;
- czy przewód nie został przycięty przez obudowę lub mechanizm wysuwu;
- czy mechaniczny element krańcówki porusza się wraz z panelem.
Po odłączeniu złącza dmuchawy można omomierzem sprawdzić, czy obwody uzwojeń nie mają wyraźnej przerwy. Punkty pomiarowe i oczekiwane wartości zależą od wykonania silnika, dlatego nie należy przykładać jednej wartości rezystancji do wszystkich par przewodów. Skończona rezystancja wskazuje jedynie, że dany obwód nie jest całkowicie przerwany — nie potwierdza sprawności silnika pod obciążeniem, stanu izolacji ani poprawnego działania wszystkich biegów.
Sprawdzenie napięcia na złączu pracującego silnika pozwala rozróżnić usterkę sterowania od usterki dmuchawy, ale wymaga pracy przy napięciu sieciowym 230 V. Taki pomiar jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta, który zna schemat danego wykonania, stosuje odpowiednie przyrządy i zabezpiecza odsłonięte elementy. Brak napięcia przy wybranym biegu kieruje diagnostykę w stronę włącznika, krańcówki, przewodów lub połączeń. Obecność właściwego zasilania przy nieruchomym, mechanicznie niezablokowanym wirniku zwiększa prawdopodobieństwo usterki dmuchawy, ale nadal nie uzasadnia podłączania silnika „na krótko” bez schematu.
Gdy okap nie uruchamia się po wysunięciu panelu
Automatyka wysuwu jest w OTC6211B istotnym elementem sterowania. Jeśli przełącznik prędkości pozostaje ustawiony, wysunięcie frontu powinno uruchomić wentylator na zapamiętanym biegu. Brak reakcji może wynikać z:
- niedociśnięcia lub uszkodzenia przełącznika krańcowego;
- przesunięcia elementu, który uruchamia krańcówkę;
- zużytej lub przekoszonej prowadnicy;
- przerwanego przewodu w pobliżu ruchomego panelu;
- usterki przełącznika biegów albo dmuchawy.
Jeśli silnik uruchamia się po poruszeniu frontem, nie należy blokować krańcówki ani trwale zwierać jej styków. Najpierw trzeba sprawdzić prowadnice, położenie mechanizmu i mocowanie przełącznika. Zacinający się front może nie dochodzić do pozycji wymaganej do pewnego przełączenia.
Dostęp do części i przygotowanie wymiany
Przed demontażem odłącz wtyczkę, poczekaj na ostygnięcie oświetlenia i zabezpiecz płytę grzewczą. Zdejmij oba filtry przeciwtłuszczowe — daje to dostęp do wnętrza, oprawki oświetlenia, części wiązki oraz dmuchawy. Zakres dalszego demontażu zależy od wymienianego elementu i sposobu zabudowy okapu.
Przed rozłączeniem instalacji:
- wykonaj wyraźne zdjęcia złączy i przebiegu przewodów;
- oznacz przewody, jeśli występują podobne wtyki;
- nie ciągnij za żyły — chwytaj za obudowę złącza;
- usuń tłuszcz z okolicy mocowań, aby narzędzie nie zsunęło się ze śruby;
- podtrzymuj dmuchawę lub front podczas zwalniania ostatnich mocowań;
- sprawdź, czy wiązka po montażu nie wchodzi w tor prowadnicy ani wirnika.
Po wymianie wykonaj próbę każdego biegu, oświetlenia oraz automatycznego włączania i wyłączania przez wysunięcie frontu. Posłuchaj, czy wirnik nie ociera, a klapka zwrotna nie została zablokowana podczas montażu przewodu.
Jak dobrać części do Amica OTC6211B
Dla tego urządzenia należy odczytać z tabliczki znamionowej:
- pełny model OTC6211B;
- kod wyrobu 1193122;
- 14-cyfrowy numer fabryczny.
Tabliczka w okapie bywa dostępna po wyjęciu filtrów przeciwtłuszczowych. Nie opieraj doboru wyłącznie na napisie z frontu ani na wyglądzie części. Przy filtrze sprawdź wymiary i kolor ramki, przy prowadnicy stronę montażu, a przy przełączniku liczbę biegów, układ mocowań oraz złącza. Dmuchawę i wiązkę dobieraj według zgodności katalogowej z kodem wyrobu, nie przez porównanie samej obudowy silnika.
Jeżeli oznaczenie z tabliczki jest inne, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz stronę odpowiadającą właściwemu kodowi urządzenia. Przed zamówieniem warto przygotować czytelne zdjęcie całej tabliczki oraz uszkodzonego elementu z widocznym mocowaniem.
FAQ – części i naprawa okapu Amica OTC6211B
Dlaczego okap działa dopiero po poruszeniu wysuwanym frontem?
Najpierw sprawdź mechanizm prowadnic i przełącznik krańcowy. Przerywanie zależne od położenia panelu może oznaczać, że krańcówka nie jest prawidłowo naciskana albo przewód przy ruchomym elemencie ma niestabilny kontakt. Nie należy mostkować zabezpieczenia na stałe.
Czy brak ciągu oznacza konieczność wymiany silnika?
Nie. Jeżeli słychać prawidłowe obroty, zacznij od filtrów, klapki zwrotnej i kanału odprowadzającego. Zabrudzony filtr, zablokowana klapa lub zwężony przewód mogą ograniczać przepływ mimo sprawnej dmuchawy.
Jaki filtr węglowy pasuje do OTC6211B 1193122?
Dla potwierdzonego kodu wyrobu producent wskazuje filtr FWK 160x10 w liczbie jednej sztuki. Przed zakupem porównaj jednak model, kod 1193122 i 14-cyfrowy numer fabryczny z tabliczki.
Jakie filtry przeciwtłuszczowe ma ten okap?
OTC6211B 1193122 wykorzystuje dwa filtry z aluminiową ramką. Potwierdzony wymiar pojedynczego filtra wynosi 200 × 496 × 9 mm. Ważne są także sposób zatrzaskiwania oraz kolor wykonania.
Jaką żarówkę zastosować w oświetleniu?
Potwierdzone wykonanie wykorzystuje żarówkę LED E14 o mocy 4 W. Nie stosuj źródła światła o większej mocy bez potwierdzenia w dokumentacji urządzenia, ponieważ oprawka i obudowa mają określone warunki cieplne.
Czy można kupić część tylko na podstawie modelu OTC6211B?
Model jest ważny, ale pełny dobór wymaga także kodu wyrobu i 14-cyfrowego numeru fabrycznego. Oznaczenia pozwalają wykluczyć części przeznaczone do innej wersji produkcyjnej lub kolorystycznej.
