Części do okapu teleskopowego Amica OTS935I, kod wyrobu 1160507, obejmują elementy układu zasysania, sterowania, oświetlenia i wysuwanego panelu. Przed zakupem ustal objaw i wyklucz zabrudzone filtry, niedrożny kanał oraz zablokowaną turbinę. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do okapu Amica OTS935I 1160507 i diagnoza usterki
OTS935I jest okapem teleskopowym o szerokości 90 cm, który może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrem węglowym. Konstrukcja wykorzystuje wysuwany panel czołowy: jego schowanie wyłącza wentylator i oświetlenie. Ma to znaczenie diagnostyczne — brak startu po wysunięciu nie musi oznaczać uszkodzenia silnika lub sterownika. Przyczyną może być również mechanizm prowadnic albo wyłącznik wykrywający położenie panelu.
W zależności od objawu naprawa może dotyczyć filtra przeciwtłuszczowego, filtra węglowego, turbiny, silnika, kondensatora, zespołu sterowania, mikrowyłącznika, przewodu zasilającego, oprawki oświetlenia lub elementów prowadzących panel. Części nie należy jednak wymieniać na próbę — najpierw warto ustalić, który układ rzeczywiście nie wykonuje swojej funkcji.
Od objawu do właściwej grupy części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzone filtry, zużyty filtr węglowy, zgnieciona lub niedrożna rura, niedostateczny dopływ powietrza, zabrudzona turbina | porównać działanie przy uchylonym oknie, obejrzeć filtr i przewód wylotowy, sprawdzić swobodę wylotu | poprawa po zapewnieniu nawiewu wskazuje na problem wentylacyjny, a nie od razu na silnik |
| Silnik buczy, lecz turbina nie rusza | mechaniczna blokada turbiny, tłuszcz w obudowie dmuchawy, zużyte łożyskowanie, niesprawny kondensator lub uzwojenie | po odłączeniu zasilania sprawdzić, czy turbina obraca się bez ocierania i nadmiernego oporu | lekki obrót nie potwierdza jeszcze sprawności elektrycznej; wyraźny opór kieruje diagnostykę na turbinę lub silnik |
| Nie działa żaden bieg, ale świeci światło | wyłącznik położenia panelu, sterowanie, połączenia silnika, kondensator albo silnik | całkowicie wysunąć panel, sprawdzić jego prowadzenie oraz działanie elementu załączającego | brak reakcji mechanizmu po wysunięciu może wskazywać na mikrowyłącznik lub jego mocowanie |
| Nie działa światło, wentylator pracuje | źródło światła, styki oprawki, przewody lub obwód sterowania oświetleniem | po odłączeniu okapu wyjąć źródło światła i obejrzeć oprawkę pod kątem nadpalenia lub poluzowania | sprawna żarówka nie wyklucza uszkodzenia oprawki, przewodu albo wyjścia sterownika |
| Nie działa panel, światło ani wentylator | brak zasilania, uszkodzony przewód, złącze, zabezpieczenie lub zasilacz modułu | sprawdzić gniazdo innym odbiornikiem, wtyczkę i widoczną część przewodu | obecność napięcia w gniazdku wyklucza tylko instalację przed okapem, nie potwierdza sprawności przewodu i elektroniki |
| Okap pracuje głośniej lub drga | zabrudzona, pęknięta albo źle osadzona turbina, luźna obudowa, niedrożny przewód, zużycie silnika | sprawdzić filtry, mocowania, ślady ocierania i stan łopatek | hałas zależny od biegu częściej wiąże się z częścią wirującą lub przepływem powietrza niż z panelem sterowania |
| Działa tylko część biegów | przyciski, sterownik, połączenia albo odczepy uzwojenia silnika | ustalić, czy zmienia się dźwięk i prędkość turbiny oraz czy panel prawidłowo sygnalizuje wybór | reakcja panelu bez zmiany obrotów nie rozstrzyga między sterownikiem a silnikiem — potrzebne są pomiary obwodu |
Okap słabo ciągnie — filtr, instalacja czy dmuchawa?
Najpierw trzeba uwzględnić tryb pracy. W trybie pochłaniacza zapachy zatrzymuje filtr z węglem aktywnym, a przefiltrowane powietrze wraca do kuchni. Zużyty filtr węglowy może ograniczać przepływ i przestać skutecznie pochłaniać zapachy. Nie należy go oceniać wyłącznie po wyglądzie; istotne są czas i intensywność użytkowania oraz zalecenia dotyczące konkretnego wkładu.
Metalowy filtr przeciwtłuszczowy można wyjąć od spodu po zwolnieniu jego zatrzasku. W normalnych warunkach producent zaleca jego regularne mycie. Filtr zdeformowany, rozerwany lub niedający się oczyścić wymaga wymiany. Nie wolno uruchamiać okapu bez filtra przeciwtłuszczowego, ponieważ tłuszcz szybciej osiada wtedy na turbinie, silniku i instalacji elektrycznej.
Jeżeli okap pracuje jako wyciąg, sprawdź również przewód odprowadzający. Model ma wylot powietrza o średnicy 12 cm. Zwężenie przekroju, zgniecenie przewodu elastycznego, nagłe załamania albo niedrożna kratka mogą obniżać przepływ i zwiększać hałas. Krótka próba przy uchylonym oknie pomaga ocenić dopływ powietrza: wyraźna poprawa ciągu sugeruje zbyt szczelne pomieszczenie lub problem z nawiewem.
Gdy wentylator nie startuje albo tylko buczy
Po odłączeniu wtyczki i zdjęciu filtrów obejrzyj turbinę przez dostęp serwisowy. Nie obracaj jej przy podłączonym urządzeniu. Łopatki powinny być kompletne, a wirnik nie powinien ocierać o obudowę dmuchawy. Warstwa stwardniałego tłuszczu może powodować niewyważenie, opór oraz drgania. Pękniętej turbiny nie należy kleić — przy wysokich obrotach naprawa może się rozpaść i uszkodzić obudowę lub silnik.
Jeżeli turbina obraca się swobodnie, a silnik buczy i nie podejmuje pracy, sprawdzenia wymaga kondensator współpracujący z silnikiem. Po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego jego wyprowadzenia technik może zmierzyć pojemność odpowiednim miernikiem. Wynik należy porównać z wartością oraz tolerancją nadrukowaną na konkretnym kondensatorze. Wybrzuszenie, pęknięcie lub wyciek kwalifikują część do wymiany, ale prawidłowy wygląd nie potwierdza jej sprawności.
Uzwojenia odłączonego silnika można skontrolować pod kątem przerwy. Brak ciągłości odpowiedniego obwodu wskazuje na uszkodzenie uzwojenia, przewodu albo zabezpieczenia termicznego. Sam pomiar rezystancji nie sprawdza jednak silnika pod obciążeniem i nie wykrywa wszystkich zwarć międzyzwojowych. Nie istnieje jedna prawidłowa wartość rezystancji dla całej kategorii silników okapów; wyniki trzeba interpretować według schematu i wersji podzespołu.
Pomiar napięcia na pracującym okapie jest czynnością serwisową przy napięciu sieciowym. Wymaga kwalifikacji, odpowiednich przyrządów, osłon i bezpiecznej procedury pomiarowej. Nie jest przeznaczony dla osoby bez przygotowania. Dopiero taki pomiar pozwala technikowi rozróżnić brak zasilania silnika od sytuacji, w której napięcie jest podawane, lecz silnik nie startuje.
Wysuwany panel, prowadnice i mikrowyłącznik
W OTS935I wysunięcie panelu jest częścią procedury uruchamiania, a wsunięcie powoduje wyłączenie urządzenia. Jeżeli panel przesuwa się ciężko, zatrzymuje przed końcem albo ma duży luz, sprawdź prowadnice, profile i zaślepki. Zanieczyszczenia lub odkształcenie mogą uniemożliwić osiągnięcie położenia, w którym załączany jest wyłącznik.
Po odłączeniu okapu można skontrolować, czy mikrowyłącznik jest pewnie zamocowany i mechanicznie naciskany przez właściwy element panelu. Technik może następnie odłączyć przewody od wyłącznika, oznaczyć ich położenie i sprawdzić zmianę ciągłości styków podczas naciskania. Brak zmiany wskazuje na niesprawny wyłącznik, natomiast prawidłowe przełączanie oznacza, że przyczyny trzeba szukać dalej w przewodach lub sterowaniu.
Nie należy trwale zwierać przewodów mikrowyłącznika. Taka przeróbka usuwa funkcję automatycznego wyłączenia po schowaniu panelu i nie jest prawidłową naprawą.
Brak reakcji panelu sterowania
Gdy nie świeci wyświetlacz i nie działa żadna funkcja, kolejność kontroli powinna zaczynać się przed modułem:
- Sprawdź gniazdo innym, sprawnym urządzeniem.
- Obejrzyj wtyczkę i przewód zasilający, zwłaszcza miejsca zagięcia oraz wejście do obudowy.
- Po odłączeniu zasilania sprawdź, czy złącza wewnątrz okapu nie są wysunięte, zatłuszczone lub nadpalone.
- Skontroluj działanie wyłącznika panelu teleskopowego.
- Dopiero potem diagnozuj sterownik i jego sekcję zasilającą.
Bezpiecznik na płytce można sprawdzić miernikiem ciągłości wyłącznie po odłączeniu urządzenia. Przerwany bezpiecznik jest wynikiem usterki, a nie pełną diagnozą — przed jego wymianą trzeba znaleźć przyczynę przeciążenia lub zwarcia. Wymiana całego zespołu sterowania nie zawsze jest konieczna, ponieważ część usterek zasilacza i połączeń płytki może być naprawialna przez elektronika.

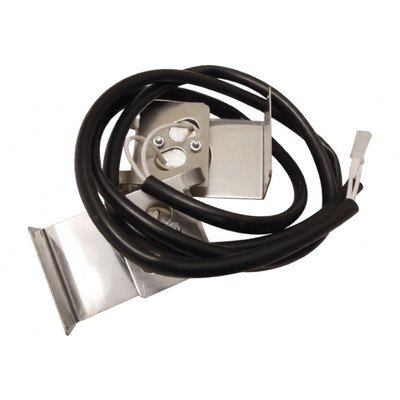

Oświetlenie i oprawka
Przy braku światła zacznij od źródła oświetlenia oraz styków oprawki. OTS935I wykorzystuje mocowanie GU10, ale nowy element musi mieć parametry zgodne z wersją fabryczną i katalogiem części. Sam zgodny trzonek nie wystarcza: liczą się napięcie, moc, wymiary, odporność temperaturowa i współpraca z układem sterowania.
Przed demontażem odłącz okap i poczekaj, aż źródło światła ostygnie. Jeżeli w oprawce widać stopiony plastik, przebarwienia albo luźne styki, wymiana samej żarówki może nie usunąć problemu. Po naprawie sprawdź oświetlenie na wszystkich położeniach wysuwanego panelu, ponieważ poruszanie mechanizmem może ujawnić przerwę w przewodzie lub złączu.
Dostęp do części i zasady wymiany
Podstawowy dostęp uzyskuje się od spodu po wysunięciu panelu i wyjęciu aluminiowych filtrów. Dalsza kolejność zależy od wymienianego zespołu oraz sposobu zabudowy okapu. Przed odpinaniem przewodów wykonaj zdjęcie połączeń i oznacz złącza, ale nie kieruj się wyłącznie kolorami — położenie styków trzeba zachować zgodnie z dokumentacją i stanem zastanym.
Podczas wymiany turbiny lub silnika sprawdź jednocześnie obudowę dmuchawy, gumowe elementy tłumiące i mocowania. Po montażu turbina musi obracać się bez kontaktu z obudową. Przy prowadnicach zweryfikuj stronę montażu, ponieważ lewy i prawy profil nie są zamienne. Po naprawie najpierw wykonaj oględziny bez zasilania, następnie zamontuj filtry i dopiero wtedy przeprowadź próbę pracy, obserwując start, zmianę obrotów, drgania, zapach przegrzania i działanie wyłączenia po wsunięciu panelu.
Jak dobrać część do OTS935I?
Dla urządzeń Amica należy odczytać z tabliczki znamionowej:
- pełny model OTS935I,
- kod wyrobu 1160507,
- 14-cyfrowy numer fabryczny.
Samo oznaczenie OTS935I może nie wystarczyć, jeśli producent wprowadzał zmiany wykonania w trakcie produkcji. Przy doborze porównaj także numer części, rodzaj złącza, mocowanie, stronę montażu i parametry elektryczne. Dotyczy to zwłaszcza sterowników, zespołów wyłącznika, silników, kondensatorów i oświetlenia. Dwie części mogą wyglądać identycznie, lecz różnić się układem styków lub wykonaniem mechanicznym.
Wymiary również są ważne przy filtrach i elementach kanału. Dokumentacja modelu podaje filtr przeciwtłuszczowy 777 × 205 mm oraz wylot powietrza 12 cm, ale zgodność części nadal należy potwierdzić katalogowo po pełnych danych urządzenia. Jeśli potrzebujesz szerszego zestawienia, przejdź do kategorii okapów Amica o szerokości 70–90 cm.
FAQ — części i naprawa Amica OTS935I
Dlaczego OTS935I nie włącza się po wysunięciu panelu?
Panel może nie osiągać końcowego położenia z powodu zabrudzonych lub uszkodzonych prowadnic. Możliwa jest też usterka mikrowyłącznika, jego mocowania, przewodów albo sterownika. Najpierw sprawdź mechaniczne wysunięcie, a dopiero potem obwody elektryczne.
Czy buczenie oznacza uszkodzony silnik?
Nie. Buczenie przy braku obrotów może powodować zablokowana turbina, zużyte łożyskowanie, niesprawny kondensator albo usterka uzwojenia. Swobodę obrotu sprawdza się przy odłączonym zasilaniu, a pojemność kondensatora po jego rozładowaniu i odłączeniu od obwodu.
Czy filtr przeciwtłuszczowy można myć?
Metalowy filtr można czyścić ręcznie delikatnym detergentem lub zgodnie z instrukcją w zmywarce. Przed montażem musi całkowicie wyschnąć. Filtr zdeformowany, rozerwany albo trwale zatkany należy wymienić.
Czy do OTS935I pasuje każda żarówka GU10?
Nie. Zgodny trzonek nie potwierdza właściwego napięcia, mocy, wymiarów ani współpracy ze sterowaniem. Źródło światła dobieraj według danych fabrycznego elementu i potwierdzonego katalogu części dla kodu 1160507.
Czy można ominąć wyłącznik wysuwanego panelu?
Nie należy go trwale mostkować. Wyłącznik odpowiada za automatyczne wyłączenie okapu po schowaniu panelu. Prawidłowa naprawa polega na usunięciu problemu prowadnic, ustawienia elementu naciskającego, przewodów albo wymianie zgodnego wyłącznika.
Gdzie szukać tabliczki znamionowej okapu?
W okapach tabliczka jest zwykle widoczna po wyjęciu filtrów przeciwtłuszczowych, na wewnętrznej części korpusu. Przed zakupem części zapisz model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny; najlepiej wykonać również czytelne zdjęcie tabliczki.
