1000539 - Okap uniwersalny OS 5 W Biały
Części do okapu Amica OS 5 W o kodzie wyrobu 1000539 obejmują między innymi elementy wentylatora, sterowania, oświetlenia, filtracji i mocowania. Przed zakupem ustal przyczynę słabego ciągu, hałasu albo braku reakcji oraz porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OS 5 W 1000539
OS 5 W to biały, uniwersalny okap o szerokości 50 cm, z mechanicznym sterowaniem i trzema stopniami pracy wentylatora. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z odpowiednim filtrem węglowym. W urządzeniu występują między innymi silnik z wirnikiem, suwakowe łączniki sterowania, części oprawy oświetlenia, filtr przeciwtłuszczowy oraz elementy mocujące obudowę i szybę.
Przed zamówieniem podzespołu warto przeprowadzić diagnostykę. Słaby ciąg nie potwierdza uszkodzenia silnika, a brak światła nie zawsze oznacza przepaloną żarówkę.
Objaw, możliwa przyczyna i sposób sprawdzenia
| Objaw | Co może go powodować | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Nasycony filtr, zabrudzony wirnik, niedrożny kanał, zamknięta klapa albo brak dopływu powietrza | Zdejmij filtr, oceń jego zatłuszczenie i sprawdź drożność wylotu. Krótka próba z uchylonym oknem pomaga rozpoznać niedostateczny nawiew do pomieszczenia | Poprawa po zapewnieniu nawiewu wskazuje na problem wentylacyjny, nie na część elektryczną. Poprawa po zdjęciu zabrudzonego filtra oznacza potrzebę jego czyszczenia lub wymiany |
| Silnik nie uruchamia się, ale światło działa | Łącznik suwakowy silnika, przewody, zablokowany wirnik albo uszkodzenie silnika | Przy odłączonym zasilaniu sprawdź, czy wirnik obraca się bez ocierania. Skontroluj złącza i działanie mechanizmu suwaka | Zablokowany lub ciężko obracający się wirnik kieruje diagnostykę na zabrudzenie, mocowanie albo zużycie silnika. Swobodny ruch nie potwierdza jednak sprawności uzwojeń i sterowania |
| Działa tylko jeden bieg lub niektóre pozycje suwaka | Zużyty łącznik, uszkodzony suwak, luźne połączenie albo przerwa w jednym obwodzie silnika | Sprawdź, czy suwak rzeczywiście przesuwa mechanizm łącznika. Po odłączeniu przewodów można zbadać przejście styków dla każdej pozycji według układu konkretnego przełącznika | Brak przejścia na jednej pozycji przy prawidłowym ruchu mechanizmu wskazuje na uszkodzenie styków. Prawidłowy łącznik nie wyklucza przerwy w wiązce lub silniku |
| Okap buczy, drga lub grzechocze | Tłuszcz na wirniku, ocieranie łopatek, poluzowane mocowanie silnika, nierównomiernie osadzony wirnik albo zużycie łożysk | Obejrzyj wirnik i elementy ustalające. Przy wyłączonym zasilaniu obróć go ręcznie i sprawdź luz, tarcie oraz bicie | Regularne ocieranie podczas pełnego obrotu wskazuje na skrzywienie, przesunięcie lub problem z mocowaniem. Chropowaty ruch i nadmierny luz przemawiają za zużyciem silnika |
| Nie działa oświetlenie | Źródło światła, obsada, łącznik światła, przewody lub nadpalone styki | Po ostygnięciu lampy wyjmij ją i obejrzyj oprawkę. Sprawdź ślady przegrzania oraz ciągłość odłączonego łącznika | Sprawna żarówka i brak przejścia przez włączony łącznik wskazują na przełącznik. Nadtopionej lub zwęglonej oprawki nie należy pozostawiać w urządzeniu |
| Okap nie reaguje i nie działa światło | Brak zasilania, uszkodzony przewód, zacisk, wspólne połączenie wejściowe albo oba łączniki | Najpierw potwierdź zasilanie gniazda innym sprawnym odbiornikiem. Następnie, po odłączeniu okapu, obejrzyj przewód i połączenia wewnętrzne | Sprawne gniazdo zawęża przyczynę do okapu, lecz nie wskazuje jeszcze konkretnej części. Widoczne nadpalenie wymaga usunięcia przyczyny, a nie tylko ponownego połączenia przewodu |
Jak sprawdzić przełącznik i silnik miernikiem
Pomiary rezystancji i ciągłości wykonuje się wyłącznie po odłączeniu okapu od sieci. Przed wypięciem przewodów zrób wyraźne zdjęcia ich położenia i oznacz złącza. Nie dobieraj funkcji przewodów wyłącznie według kolorów — różne wersje silników i łączników mogą mieć inny układ wyprowadzeń.
Kontrola łącznika suwakowego
Odłącz przewody od badanego łącznika, aby pozostałe elementy instalacji nie tworzyły równoległych przejść. Ustaw miernik na test ciągłości lub niski zakres rezystancji i sprawdź styki osobno w pozycji wyłączonej oraz na każdym biegu. Schemat połączeń należy odtworzyć z oznaczeń łącznika, zdjęć przewodów lub dokumentacji danego wykonania.
- styk, który powinien być otwarty, nie może wykazywać przejścia;
- zamknięty styk powinien wykazywać stabilne przejście, bez zanikania przy lekkim poruszeniu suwakiem;
- niestabilny wynik może oznaczać wypalone albo zabrudzone styki, lecz najpierw trzeba wykluczyć luźne sondy i konektory;
- prawidłowy wynik łącznika nie potwierdza sprawności przewodów prowadzących do silnika.
Kontrola silnika
Po odłączeniu przewodów silnika można sprawdzić, czy pomiędzy właściwymi wyprowadzeniami uzwojeń występuje ciągłość. Nie należy stosować jednej oczekiwanej wartości rezystancji dla wszystkich zacisków — zależy ona od konstrukcji i wybranego biegu.
Wynik OL lub nieskończona rezystancja między zaciskami, które według schematu powinny należeć do jednego obwodu, oznacza przerwę. Bardzo niski odczyt sam w sobie nie rozstrzyga o zwarciu międzyzwojowym, ponieważ zwykły multimetr nie wykrywa wszystkich uszkodzeń ujawniających się dopiero podczas pracy. Należy też sprawdzić, czy żaden zacisk roboczy nie ma niepożądanego połączenia z metalową obudową silnika.
Pomiar napięcia na pracującym okapie oraz próby zasilania silnika poza urządzeniem są przeznaczone dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno mostkować przełączników ani zabezpieczeń w celu stałego użytkowania urządzenia.
Dostęp do części i kolejność demontażu
W okapie podszafkowym dostęp do większości podzespołów uzyskuje się od spodu. Dokładne mocowania mogą różnić się między seriami, dlatego nie należy odkręcać elementów utrzymujących cały okap przy szafce, jeżeli celem jest tylko naprawa wnętrza.
- Odłącz okap od zasilania i zabezpiecz płytę grzewczą przed zabrudzeniem oraz spadającymi elementami.
- Zdejmij dolną osłonę lub filtr przeciwtłuszczowy, podtrzymując element podczas zwalniania zatrzasków.
- Wykonaj zdjęcia przewodów, położenia silnika, wirnika i elementów ustalających.
- Przy wymianie przełącznika zdejmij suwak bez wyłamywania prowadnic, a następnie zwolnij mocowanie korpusu łącznika.
- Przy wymianie silnika najpierw sprawdź sposób osadzenia wirnika i części mocujących. Nie podważaj łopatek w miejscu, w którym mogą się odkształcić.
- Po montażu ręcznie obróć wirnik i upewnij się, że nie ociera o obudowę. Dopiero potem zamontuj filtr i przeprowadź próbę wszystkich biegów oraz oświetlenia.
Nierównomiernie osadzony wirnik może powodować drgania mimo sprawnego silnika. Luźna podpora, zatyczka lub nakrętka ustalająca również może być źródłem hałasu, dlatego wymiana całego napędu nie powinna poprzedzać kontroli jego mocowania.
Filtr przeciwtłuszczowy i tryb pochłaniacza
Filtr przeciwtłuszczowy zatrzymuje osad przed wirnikiem i wnętrzem okapu. Włókniny nasyconej tłuszczem nie należy myć, jeżeli jest to wkład przeznaczony do wymiany. Trzeba zachować jej właściwy wymiar i sposób ułożenia, aby powietrze nie omijało powierzchni filtracyjnej.

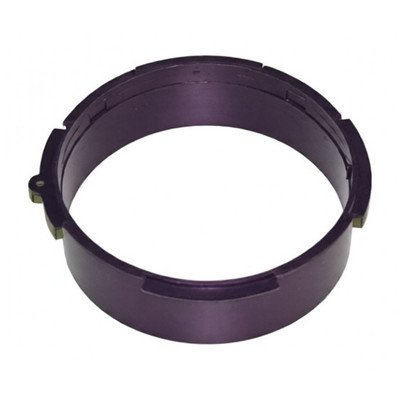

Filtr węglowy jest potrzebny przy pracy w obiegu zamkniętym, gdy oczyszczone powietrze wraca do kuchni. Nie naprawi natomiast słabego wyciągu podłączonego do kanału wentylacyjnego. W trybie wyciągu dodatkowy, nieprzewidziany filtr węglowy może zwiększać opór przepływu. Sposób konfiguracji wylotu powinien odpowiadać instrukcji danego wykonania okapu.
Jak dobrać część do Amica OS 5 W
Podstawą jest kod wyrobu 1000539, ale przy potwierdzaniu zgodności przygotuj również model OS 5 W i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Numer znajduje się zwykle wewnątrz obudowy i może być widoczny po zdjęciu filtra.
Przy wyborze części porównaj cechy właściwe dla danego elementu:

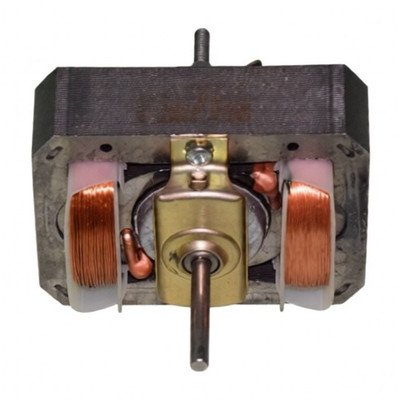

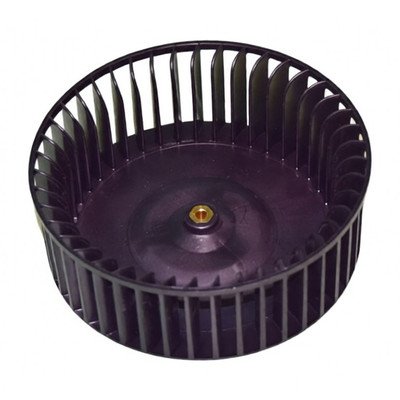

- silnik i wirnik: numer części, napięcie i częstotliwość, mocowanie, liczba oraz układ wyprowadzeń, kierunek pracy i sposób osadzenia wirnika;
- łącznik suwakowy: funkcję — światło lub silnik — liczbę pozycji, układ styków, mocowanie oraz kształt współpracującego suwaka;

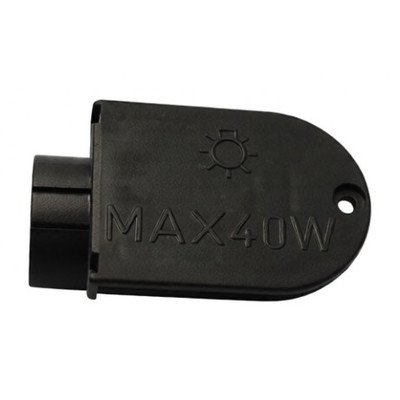

- oświetlenie: typ trzonka, dopuszczalną moc, wymiary źródła światła, obsadę i klosz;
- filtr: przeznaczenie, wymiary, kształt i sposób zamocowania;
- uchwyty i zawiasy: lewą albo prawą stronę montażu, kolor, rozstaw mocowań i wariant szyby;

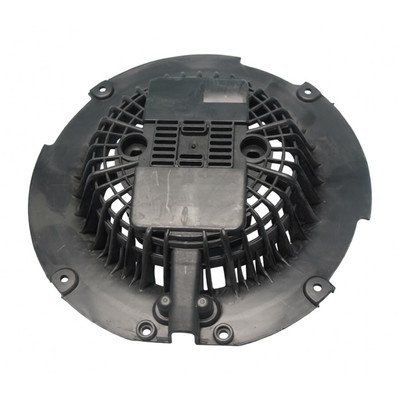

- części silnika: sposób ustalenia podpory, wirnika i mocowań — podobny wygląd nie potwierdza zgodności.
Nie zastępuj silnika wersją o innej liczbie biegów lub innym układzie przewodów bez potwierdzonego schematu zastosowania. Identyczne złącze również nie gwarantuje zgodności elektrycznej. Jeżeli oznaczenia starej części są czytelne, porównaj je z numerem katalogowym nowego elementu i prześlij zdjęcie tabliczki znamionowej do ostatecznej weryfikacji.
FAQ – części i naprawa okapu Amica OS 5 W
Dlaczego okap działa, ale słabo pochłania zapachy?
W trybie pochłaniacza zacznij od filtra węglowego i przeciwtłuszczowego. W trybie wyciągu sprawdź filtr tłuszczowy, wylot, klapę oraz drożność kanału. Jeśli wydajność rośnie po uchyleniu okna, przyczyną może być niedostateczny nawiew do kuchni, a nie silnik.
Czy głośna praca oznacza konieczność wymiany silnika?
Nie. Hałas może powodować zabrudzony lub przesunięty wirnik, ocieranie łopatek, luźna podpora silnika, zatrzask osłony albo kanał przenoszący drgania. Silnik podejrzewaj po stwierdzeniu oporu, nadmiernego luzu, uszkodzenia uzwojenia lub przegrzewania mimo swobodnego i prawidłowo osadzonego wirnika.
Jak sprawdzić, czy uszkodzony jest suwak, czy cały przełącznik?
Najpierw obserwuj, czy suwak rzeczywiście przesuwa trzpień łącznika. Pęknięty suwak może poruszać się bez przełączania styków. Jeśli mechanizm działa, odłącz łącznik i sprawdź ciągłość jego styków w każdej pozycji. Wynik trzeba porównać z układem konkretnego przełącznika.
Czy można dobrać silnik tylko na podstawie mocy 100 W?
Nie. Ta sama moc nie określa liczby biegów, wyprowadzeń, mocowania, kierunku pracy ani współpracy z wirnikiem i łącznikiem. Potrzebne są numer katalogowy oraz potwierdzenie zgodności z kodem wyrobu 1000539 i pełnymi danymi urządzenia.
Co podać przy doborze części do okapu Amica?
Podaj model OS 5 W, kod wyrobu 1000539 i 14-cyfrowy numer fabryczny. Warto dołączyć zdjęcie tabliczki znamionowej, całej części, jej mocowania, złączy oraz czytelnych oznaczeń nadrukowanych na starym elemencie.
