1003041 - Okap uniwersalny OSB 5951B brąz
Części do okapu Amica OSB 5951B o kodzie wyrobu 1003041 obejmują elementy układu napędowego, sterowania, oświetlenia, filtracji i wylotu powietrza. Przed wymianą warto ustalić, czy słaby ciąg powoduje filtr lub instalacja wentylacyjna, a brak pracy — przełącznik, połączenie, kondensator albo silnik. Zgodność części potwierdzaj pełnymi danymi z tabliczki znamionowej.
Jak ustalić przyczynę usterki okapu Amica OSB 5951B
OSB 5951B to prosty okap uniwersalny, jednak podobny objaw może pochodzić z różnych obszarów: filtracji, kanału wentylacyjnego, napędu, przełączników, przewodów albo oświetlenia. Dlatego przed zakupem silnika lub kompletu przełączników należy sprawdzić, która funkcja nadal działa i w jakich warunkach występuje problem.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap nie reaguje, nie działa również światło | brak zasilania, uszkodzony przewód przyłączeniowy, zacisk lub przełącznik | sprawność gniazda innym odbiornikiem, stan wtyczki i przewodu, widoczne nadpalenia połączeń | brak obu funkcji kieruje diagnostykę najpierw do wspólnego toru zasilania, a nie od razu do silnika |
| Światło działa, ale wentylator milczy | przełącznik biegów, poluzowana wiązka, kondensator pracy lub silnik | swoboda obrotu wirnika po odłączeniu zasilania, złącza, pojemność kondensatora i ciągłość uzwojeń | działające światło potwierdza doprowadzenie zasilania do okapu, lecz nie potwierdza sprawności obwodu wentylatora |
| Silnik buczy albo rusza dopiero po poruszeniu wirnika | zablokowany lub zatłuszczony wirnik, zużyte łożyskowanie, osłabiony kondensator, uszkodzenie uzwojenia | czy wirnik obraca się lekko, czy kondensator ma pojemność zgodną z oznaczeniem oraz czy uzwojenia nie mają przerwy | ciężki ruch wskazuje na problem mechaniczny; prawidłowa ciągłość uzwojeń nie wyklucza usterki silnika pod obciążeniem |
| Działa tylko część biegów | zużyte styki przełącznika, przerwa w wiązce lub uszkodzenie jednego odczepu uzwojenia | styki przełączników, ciągłość przewodów i osobnych torów prędkości | skoro inny bieg działa, wspólne zasilanie i mechanika silnika mogą być sprawne, ale wymaga sprawdzenia konkretny tor biegu |
| Okap pracuje, lecz słabo usuwa parę | nasycony filtr tłuszczowy, zapchany filtr węglowy, niedrożny kanał, zamknięte klapki wylotu lub zabrudzony wirnik | pracę bez mocno zabrudzonego filtra, drożność króćca i przewodu, otwieranie klapek oraz dopływ powietrza do kuchni | poprawa po zdjęciu filtra wskazuje na opór filtracji; brak poprawy wymaga kontroli instalacji i zespołu wentylatora |
| Pojawiło się stukanie lub grzechotanie | luźny filtr, ciało obce, zdeformowany wirnik, klapki zwrotne albo poluzowane mocowanie | źródło dźwięku przy różnych biegach, zamocowanie filtra, króćca i obudowy | hałas zależny od prędkości częściej pochodzi z elementu wirującego, a grzechot przy wylocie może powodować klapka |
Słaby ciąg nie musi oznaczać uszkodzenia silnika
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze powinno opuszczać pomieszczenie kanałem wentylacyjnym. W trybie pochłaniacza wraca do kuchni po przejściu przez filtr tłuszczowy i węglowy.
Jeżeli wentylator osiąga normalne obroty, ale para rozchodzi się po kuchni:
- Odłącz okap od zasilania i wyjmij filtr tłuszczowy.
- Oceń, czy papierowy wkład nie jest przesiąknięty tłuszczem, rozerwany albo zdeformowany. Takiego filtra nie należy myć — wymaga wymiany.
- W pochłaniaczu sprawdź filtr węglowy. Nasycony wkład może ograniczać przepływ i przestaje skutecznie redukować zapachy.
- W wyciągu skontroluj króciec, klapki blokujące i początek przewodu odprowadzającego. Zgnieciona rura, nagromadzony tłuszcz lub zablokowana klapka zwiększają opór.
- Zapewnij dopływ powietrza do pomieszczenia. Jeżeli po uchyleniu okna ciąg wyraźnie się poprawia, problem może dotyczyć zbyt szczelnej kuchni, a nie części okapu.
Test bez filtra powinien być krótki i służyć wyłącznie porównaniu przepływu. Nie należy w ten sposób normalnie użytkować urządzenia, ponieważ tłuszcz będzie osadzał się na silniku i instalacji.
Jak sprawdzić silnik, kondensator i przełączniki
Po zdjęciu filtra można zwykle obejrzeć wnętrze czaszy, wirnik, część przewodów i elementy mocujące. Przed demontażem zrób zdjęcie połączeń i oznacz złącza. Nie kieruj się wyłącznie kolorami przewodów — przy wcześniejszych naprawach wiązka lub przełącznik mogły zostać zastąpione inną wersją.
Kontrola bez zasilania
Przy urządzeniu odłączonym od sieci można:
- sprawdzić, czy wirnik obraca się swobodnie i nie ociera o obudowę;
- poszukać śladów przegrzania, stopionej izolacji, luźnych konektorów i tłustych osadów;
- zmierzyć ciągłość przewodu zasilającego, wiązki oraz styków przełącznika w poszczególnych położeniach;
- zbadać ciągłość uzwojeń silnika i brak połączenia jego przewodów roboczych z metalową obudową;
- zmierzyć pojemność odłączonego i bezpiecznie rozładowanego kondensatora, jeżeli dany silnik jest w niego wyposażony.
Pojemność kondensatora porównuje się z wartością oraz tolerancją nadrukowaną na jego obudowie. Nie ma jednej prawidłowej pojemności dla wszystkich silników okapów. Kondensator o wyraźnie obniżonej pojemności może powodować buczenie, powolny start lub brak rozruchu, ale podobne objawy daje również mechaniczne zatarcie silnika.
Pomiar rezystancji uzwojeń pozwala wykryć przerwę lub oczywiste zwarcie, lecz nie jest pełnym testem silnika. Uzwojenie może zachowywać ciągłość na zimno, a tracić sprawność po nagrzaniu lub pod obciążeniem.
Pomiary podczas pracy
Rozstrzygnięcie, czy przełącznik podaje zasilanie na odpowiedni przewód biegu, może wymagać pomiaru napięcia sieciowego. Takie badanie wykonuje się na odsłoniętych elementach zasilanych napięciem 230 V.
Opisane pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i zabezpieczenia urządzenia przed przypadkowym dotknięciem.
Jeżeli właściwe zasilanie dociera do zespołu silnika, a wentylator nie rusza mimo swobodnego wirnika i sprawnego kondensatora, podejrzenie przesuwa się w stronę silnika. Brak napięcia na jednym biegu przy prawidłowym działaniu pozostałych wskazuje raczej na przełącznik, złącze, przewód albo konkretny odczep uzwojenia.
Brak oświetlenia — co sprawdzić przed wymianą oprawy
Jeżeli wentylator działa, zacznij od źródła światła. Po odłączeniu okapu i ostygnięciu lampy wyjmij żarówkę oraz sprawdź jej oznaczenie, ciągłość włókna i stan styków. Ciemny nalot, luźny styk lub ślady przegrzania w oprawie mogą wskazywać, że sama wymiana żarówki nie wystarczy.
Gdy sprawna żarówka nadal nie świeci, sprawdzenia wymagają kolejno:
- osłona i prawidłowe osadzenie żarówki;
- styki oraz przewody oprawy;
- wyłącznik oświetlenia w zespole przełączników;
- ciągłość wiązki między przełącznikiem a oprawą.
Nie montuj źródła światła o przypadkowym trzonku lub większej mocy. Parametry trzeba odczytać z wymontowanej żarówki, oprawy albo dokumentacji konkretnego wykonania okapu.
Dostęp do części i zasady wymiany
Przed pracą odłącz wtyczkę, zabezpiecz płytę kuchenną i poczekaj, aż oświetlenie ostygnie. Filtr tłuszczowy jest pierwszym elementem zdejmowanym przy większości czynności wewnątrz czaszy. Dalsza droga demontażu zależy od wymienianej części:
- filtr tłuszczowy lub węglowy — zwolnij mocowanie bez wyginania ramki i zamontuj wkład we właściwym kierunku;

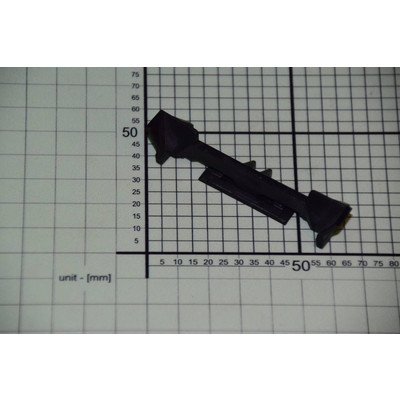

- osłona, klosz lub oprawa oświetlenia — podtrzymuj element podczas zwalniania mocowań, aby nie pękł ani nie spadł na płytę;

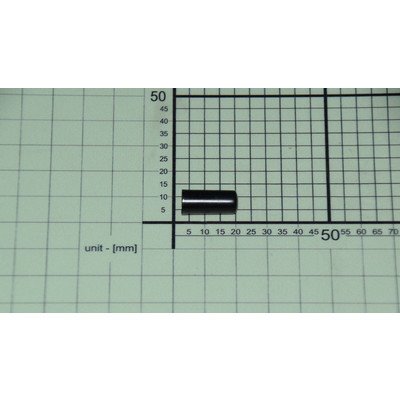

- komplet przełączników — przed wypięciem przewodów sfotografuj ich rozmieszczenie i sprawdź, czy przyciski swobodnie współpracują z obudową;
- silnik dmuchawy — usuń filtr i osłony zasłaniające zespół, odłącz kondensator oraz wiązkę, a następnie podeprzyj silnik przed zwolnieniem mocowania;
- króciec lub klapki wylotu — sprawdź kierunek otwierania oraz to, czy po montażu nic nie ogranicza ich ruchu.
Nie ciągnij za przewody, nie pozostawiaj luźnych konektorów i nie uruchamiaj wentylatora z niezabezpieczonym wirnikiem. Po złożeniu sprawdź osobno światło oraz każdy bieg. Nietypowy hałas po wymianie silnika może oznaczać ocieranie wirnika, nieprawidłowe ułożenie przewodów albo niedokręcone mocowanie.
Jak dobrać części do Amica OSB 5951B
Samo oznaczenie „OSB 5951” lub podobny wygląd elementu nie wystarczają. Warianty OSB 5951B, OSB 5951W i OSB 5951I mogą współdzielić część podzespołów, ale różnić się elementami widocznymi, wykonaniem obudowy lub pozycjami katalogowymi.
Do potwierdzenia zgodności przygotuj:
- pełny model OSB 5951B;
- kod wyrobu 1003041;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer wybity lub nadrukowany na starej części;
- zdjęcie złączy, mocowań oraz całej tabliczki znamionowej.
Przy silniku porównaj napięcie, moc, liczbę torów prędkości, sposób podłączenia kondensatora, mocowanie i wymiary wirnika. Przy przełącznikach liczą się układ styków, liczba przycisków, położenie konektorów i dopasowanie do obudowy. Dla oprawy lub klosza sprawdź rodzaj mocowania, wymiary oraz wersję kolorystyczną elementów widocznych.
Tabliczka okapu zwykle znajduje się wewnątrz czaszy i może być widoczna dopiero po wyjęciu filtra. Jeśli odczytane oznaczenie różni się od 1003041, wróć do kategorii okapów Amica o szerokości 50 cm i wybierz stronę właściwego wariantu.
FAQ — części i naprawa okapu OSB 5951B
Dlaczego okap działa, ale słabo wciąga parę?
Najpierw sprawdź filtr tłuszczowy, a w trybie pochłaniacza również filtr węglowy. Jeżeli krótka próba bez zabrudzonego filtra nie poprawia przepływu, skontroluj drożność króćca, przewodu wentylacyjnego, klapek oraz dopływ powietrza do kuchni. Dopiero później oceniaj silnik.
Czy buczenie oznacza konieczność wymiany silnika?
Nie. Buczenie przy braku rozruchu może powodować osłabiony kondensator, zablokowany wirnik, zużyte łożyskowanie albo problem z uzwojeniem. Swoboda obrotu wirnika i pomiar pojemności pomagają zawęzić przyczynę, ale nie zastępują próby silnika pod obciążeniem.
Co sprawdzić, gdy światło działa, a wentylator nie?
Sprawdź, czy wirnik nie jest zablokowany, czy złącza silnika są osadzone oraz czy styki przełącznika działają na każdym biegu. Następnie można zbadać kondensator i uzwojenia. Działające światło wyklucza całkowity brak zasilania okapu, ale nie usterkę toru silnika.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Filtr węglowy służy przede wszystkim do pracy w obiegu zamkniętym, gdy oczyszczone powietrze wraca do kuchni. W trybie wyciągu dodatkowy, nasycony wkład może niepotrzebnie zwiększać opór przepływu.
Czy część z okapu OSB 5951W będzie pasować do OSB 5951B?
Nie należy zakładać zgodności wyłącznie na podstawie podobnej nazwy. Trzeba porównać numer części i zgodność katalogową z kodem wyrobu 1003041 oraz 14-cyfrowym numerem fabrycznym. Szczególnej weryfikacji wymagają części obudowy, przełączniki, wiązki i silniki.
Gdzie znaleźć tabliczkę znamionową okapu?
Zwykle znajduje się ona wewnątrz czaszy, za filtrem tłuszczowym. Przed wyjęciem filtra odłącz urządzenie od zasilania, a następnie wykonaj czytelne zdjęcie całej tabliczki, zachowując wszystkie cyfry numeru fabrycznego.
