1003042 - Okap uniwersalny OSB 5952 W Biały
Części do okapu Amica OSB 5952 W o kodzie wyrobu 1003042 obejmują filtry, elementy oświetlenia, sterowania, obudowy i układu nadmuchu. Słaby ciąg nie musi oznaczać awarii silnika — przyczyną może być nasycony filtr, zablokowana klapa lub niedrożny wylot. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak ustalić, której części wymaga okap Amica OSB 5952 W
W okapie o kodzie wyrobu 1003042 objaw należy najpierw powiązać z odpowiednim obwodem: przepływem powietrza, napędem wentylatora, sterowaniem albo oświetleniem. Sama głośna praca czy słabe pochłanianie zapachów nie przesądzają o uszkodzeniu silnika.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Silnik pracuje, ale okap słabo usuwa opary | nasycony filtr tłuszczowy lub węglowy, zablokowana klapa, zabrudzony wirnik, niedrożny przewód | stan filtrów, swobodę klapek i drożność wylotu | poprawa po usunięciu oporu wskazuje na filtrację lub instalację, a nie na konieczność wymiany silnika |
| Wentylator buczy i nie rusza | zablokowany wirnik, zużyte łożyskowanie, kondensator silnika, uzwojenie albo przełącznik | obrót wirnika przy odłączonym zasilaniu, połączenia i pomiary serwisowe | opór mechaniczny kieruje diagnostykę na wirnik lub silnik; swobodny obrót nie wyklucza usterki elektrycznej |
| Działa tylko część biegów | przełącznik, przewody, styki lub odczepy uzwojenia | ciągłość właściwych torów przełącznika i wiązki | brak przejścia w jednym położeniu może wskazywać tor sterowania, ale potrzebny jest schemat konkretnego wykonania |
| Wentylator działa, lecz nie świeci lampa | źródło światła, oprawa, przełącznik lub przewody | żarówkę, styki oprawy i ciągłość obwodu po odłączeniu zasilania | sprawny wentylator sugeruje, że główne zasilanie dochodzi do okapu; usterki należy szukać w obwodzie lampy |
| Okap grzechocze albo wibruje | ciało obce, uszkodzony lub zabrudzony wirnik, luźne mocowanie silnika, klapki wylotowe, obudowa | wnętrze okapu, mocowania, ślady ocierania i luz wirnika | hałas zależny od biegu zwykle wiąże się z elementem obracającym się lub przepływem powietrza |
Słaby ciąg: od filtrów do silnika
Najpierw ustal tryb pracy okapu. W trybie wyciągu powietrze jest odprowadzane przewodem poza pomieszczenie. W trybie pochłaniacza wraca do kuchni po przejściu przez filtr tłuszczowy i węglowy. Filtr węglowy jest więc potrzebny w obiegu zamkniętym, ale w wyciągu stanowiłby niepotrzebny opór, jeżeli konstrukcja i instrukcja nie przewidują jego użycia.
Diagnostykę słabego przepływu wykonuj w następującej kolejności:
- Obejrzyj filtr tłuszczowy. W tej rodzinie okapów występuje papierowy filtr tłuszczu. Elementu papierowego nie należy myć — po nasyceniu tłuszczem trzeba go wymienić. Ciemne, lepkie pola, zapach starego tłuszczu i ograniczony przepływ są wskazaniem do wymiany.
- Sprawdź filtr węglowy, jeżeli okap pracuje jako pochłaniacz. Nasycony wkład może nadal wyglądać poprawnie, ale gorzej zatrzymuje zapachy i zwiększa opory przepływu. Nie należy go prać ani regenerować, jeżeli producent danego wkładu tego nie przewiduje.
- Wykonaj krótką próbę bez filtrów, bez gotowania. Jeżeli przepływ wyraźnie wzrasta, przyczyna leży w filtrach lub ich nieprawidłowym montażu. Próba nie jest przeznaczona do normalnej pracy, ponieważ brak filtra umożliwia osadzanie tłuszczu na silniku i przewodach.
- Obejrzyj króciec i klapki wylotowe. Muszą poruszać się swobodnie i nie mogą być sklejone tłuszczem. Zablokowana klapa może powodować jednocześnie słaby ciąg, świst oraz grzechotanie.
- Sprawdź przewód odprowadzający. Zgniecenie, nagromadzony osad, przesunięta rura lub przeszkoda w kanale ograniczają przepływ mimo prawidłowej pracy silnika.
- Dopiero później oceniaj wirnik i silnik. Zabrudzony wirnik może mieć mniejszą wydajność i powodować niewyważenie. Pęknięcia, brak fragmentu łopatki albo ocieranie kwalifikują wirnik do wymiany.
Jeśli wydajność wyciągu zmienia się po uchyleniu okna, problem może dotyczyć niedostatecznego dopływu powietrza do kuchni. Nie potwierdza to usterki części okapu. Szczególną ostrożność należy zachować w pomieszczeniach z urządzeniami spalającymi gaz, olej lub inne paliwo — sposób wykonania wentylacji powinien być zgodny z przepisami i oceniony przez osobę z odpowiednimi kwalifikacjami.
Wentylator nie uruchamia się albo tylko buczy
Po odłączeniu okapu od zasilania zdejmij filtr i sprawdź, czy wirnik nie jest zablokowany przez tłuszcz, przewód lub obcy przedmiot. Obracaj go delikatnie, bez wyginania łopatek. Powinien poruszać się bez ocierania i gwałtownych zmian oporu.
- Wirnik obraca się ciężko: najpierw usuń zabrudzenia i sprawdź, czy nie ociera o obudowę. Dalszą przyczyną może być zużyte łożyskowanie lub odkształcony wirnik.
- Wirnik obraca się swobodnie, ale silnik buczy: do sprawdzenia pozostają kondensator, uzwojenia, przełącznik biegów i połączenia.
- Brak jakiejkolwiek reakcji, lecz światło działa: główne zasilanie prawdopodobnie dochodzi do okapu; diagnostykę zawęża się do obwodu silnika i przełącznika.
- Nie działa ani silnik, ani światło: zacznij od przewodu przyłączeniowego, puszki zaciskowej, styków oraz doprowadzenia zasilania, zanim zamówisz panel lub silnik.
Technik może przy odłączonym urządzeniu sprawdzić ciągłość uzwojeń oraz przewodów między przełącznikiem a silnikiem. Przerwa wskazuje na uszkodzenie badanego toru, natomiast sama obecność ciągłości nie potwierdza prawidłowej pracy silnika pod obciążeniem. Rezystancje poszczególnych odczepów mogą się różnić, dlatego bez schematu nie należy przyjmować jednej uniwersalnej wartości.
Jeżeli zastosowano kondensator silnikowy, należy zmierzyć jego pojemność po bezpiecznym odłączeniu i rozładowaniu, a wynik porównać z oznaczeniem na obudowie elementu oraz jego tolerancją. Brak widocznego wybrzuszenia nie potwierdza sprawności kondensatora.
Pomiary pod napięciem 230 V, kontrola prądu silnika i próby z otwartą obudową są przeznaczone dla wykwalifikowanego serwisanta. Opisane czynności wymagają doświadczenia, odpowiednich narzędzi i zabezpieczenia przed przypadkowym dotknięciem części czynnych.
Problemy z oświetleniem i sterowaniem
Przy niedziałającej lampie zacznij od źródła światła. Sprawdź zgodność gwintu, mocy, napięcia i gabarytów z elementem przewidzianym dla tego okapu. Podobny wygląd żarówki nie wystarcza — zbyt duża moc może przegrzewać oprawę, klosz lub przewody.
Jeżeli nowe źródło światła nie działa, po odłączeniu zasilania obejrzyj:
- styki oprawy pod kątem nadpalenia i korozji;
- klosz, odbłyśnik oraz uchwyty oprawy;
- suwak i mechanizm przełącznika;
- końcówki przewodów oraz miejsca ich mocowania.
Gdy nie działają pojedyncze biegi wentylatora, nie wymieniaj od razu silnika. Mechaniczny przełącznik może nie zwierać jednego z torów, a konektor mógł się poluzować lub przegrzać. Pomiar ciągłości wykonuje się na odłączonym przełączniku, porównując jego stany z układem połączeń konkretnego modelu. Nie należy zgadywać pinów ani mostkować styków na próbę.
Dostęp do filtrów, lampy i zespołu dmuchawy
Przed demontażem odłącz okap od zasilania i poczekaj, aż oświetlenie ostygnie. Zabezpiecz płytę grzewczą przed upuszczeniem osłony lub narzędzia.

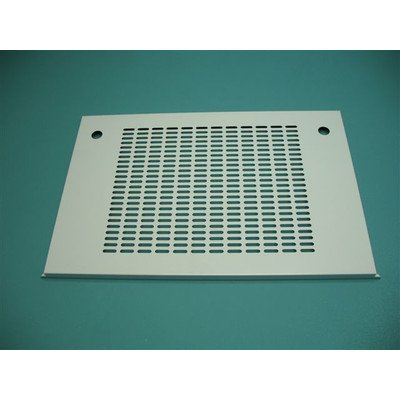

- Podeprzyj dolną perforowaną osłonę albo ramkę filtra i zwolnij jej mocowanie. Nie pozwól, aby zawisła na zatrzasku.
- Wyjmij filtr tłuszczowy. W trybie pochłaniacza za nim znajduje się także filtr węglowy.
- Po zdjęciu dolnych elementów można obejrzeć oprawę lampy, klosz, odbłyśnik, wiązkę, wirnik i okolice silnika.
- Przed rozłączeniem konektorów wykonaj zdjęcie i oznacz przewody. Ciągnij za izolowaną końcówkę złącza, nie za przewód.
- Jeżeli mocowanie silnika lub puszka przyłączeniowa są zasłonięte przez korpus albo szafkę, może być konieczne zdjęcie całego okapu. Urządzenie trzeba wtedy podtrzymywać podczas odkręcania mocowań.
- Po montażu upewnij się, że przewody nie znalazły się przy wirniku, filtr jest prawidłowo podparty, a klapki wylotowe poruszają się swobodnie.
Po naprawie sprawdź kolejno oświetlenie, wszystkie biegi oraz przepływ powietrza. Natychmiast odłącz urządzenie, jeżeli pojawia się zapach przegrzanej izolacji, iskrzenie, szybkie nagrzewanie silnika albo ocieranie wirnika.
Jak dobrać część do OSB 5952 W
Dla urządzeń Amica należy przygotować model, kod wyrobu i 14-cyfrowy numer fabryczny. W tej kategorii model to OSB 5952 W, a kod wyrobu to 1003042. Numer fabryczny trzeba odczytać z tabliczki znamionowej lub karty gwarancyjnej. Tabliczka okapu bywa umieszczona wewnątrz korpusu i może być widoczna dopiero po wyjęciu filtra.

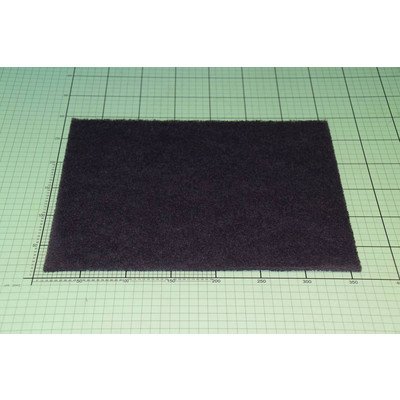

Wśród elementów przypisanych katalogowo do tej kategorii znajdują się między innymi filtr węglowy Model 4/OSB5, papierowy filtr tłuszczu, silnik dmuchawy, wirnik, oprawa oświetlenia, panel sterowania, przewody, klapki i króciec wylotu. Każda z tych części ma inne kryteria zgodności:
- filtry: wymiary, kształt i sposób osadzenia;
- silnik: mocowanie, wariant uzwojeń, parametry elektryczne, kierunek i sposób połączenia z wirnikiem;
- wirnik: średnica, profil łopatek, strona montażu i mocowanie na osi;

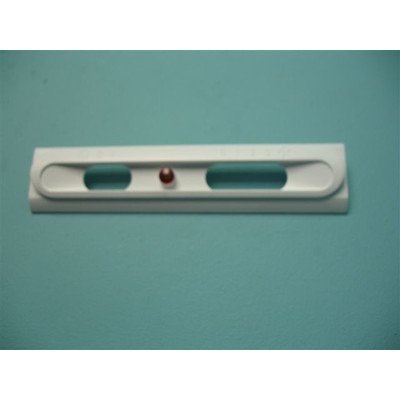

- przełącznik lub panel: liczba pozycji, rozmieszczenie styków, mechanizm suwaków i układ przewodów;
- oprawa i klosz: rodzaj gwintu, mocowanie, wymiary i dopuszczalne parametry źródła światła;
- części obudowy: kolor, strona montażu, rozstaw zaczepów i otworów.
Nie dobieraj silnika, panelu ani wirnika tylko po zdjęciu lub zgodnym złączu. Przed zamówieniem porównaj pełne dane urządzenia i numer starej części, jeżeli jest czytelny. Jeśli tabliczka wskazuje inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 50 cm i odszukaj właściwy wariant.
FAQ — części i naprawa okapu Amica OSB 5952 W
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw należy wykluczyć nasycony filtr tłuszczowy lub węglowy, zablokowane klapki, zabrudzony wirnik, niedrożny przewód i brak dopływu powietrza do pomieszczenia. Silnik podejrzewa się dopiero wtedy, gdy te elementy są sprawne.
Czy papierowy filtr tłuszczowy można umyć?
Nie należy go myć. Nasycony papierowy wkład wymienia się na nowy. Mycie dotyczy filtrów metalowych wielokrotnego użytku, jeżeli przewiduje je konstrukcja danego okapu.
Czy filtr węglowy jest potrzebny przy podłączeniu do komina?
Zwykle nie. Filtr węglowy służy do pochłaniania zapachów w obiegu zamkniętym. Przy pracy jako wyciąg powietrze jest odprowadzane przewodem, ale konfigurację należy potwierdzić zgodnie z instrukcją i wykonaniem instalacji.
Co sprawdzić, gdy silnik buczy, ale wirnik się nie obraca?
Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez oporu. Zablokowanie wskazuje na zabrudzenie, ocieranie lub problem mechaniczny. Przy swobodnym obrocie technik powinien zbadać kondensator, uzwojenia, przełącznik oraz wiązkę.
Jakie dane są potrzebne do doboru części Amica?
Potrzebne są model OSB 5952 W, kod wyrobu 1003042 oraz pełny 14-cyfrowy numer fabryczny. Dodatkowo warto podać numer wymontowanej części i przesłać zdjęcie jej mocowań oraz złączy.
