1003043 - Okap uniwersalny OSB 5952B brąz
Części do okapu Amica OSB 5952B w brązowym wykonaniu pozwalają usunąć problemy ze słabym przepływem powietrza, głośną dmuchawą, niedziałającymi biegami lub oświetleniem. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu 1003043 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać przyczynę problemu z okapem Amica OSB 5952B?
W okapie współpracują ze sobą filtry, wirnik, silnik dmuchawy, przełączniki, przewody, oświetlenie oraz elementy prowadzące powietrze. Ten sam objaw może więc mieć kilka przyczyn. Przykładowo słabe pochłanianie nie musi oznaczać zużycia silnika — najpierw należy sprawdzić filtry, swobodę przepływu i sposób podłączenia okapu.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Para pozostaje nad kuchenką | Nasycony filtr tłuszczu, zużyty filtr węglowy, niedrożny wylot, zablokowany wirnik lub osłabiony silnik | Stan filtrów, drożność króćca i przewodu oraz swobodę obrotu wirnika | Poprawa po zdjęciu zatkanego filtra lub udrożnieniu odpływu wskazuje na ograniczenie przepływu, a nie od razu na uszkodzenie silnika |
| Zapachy wracają do kuchni | Zużyty filtr węglowy albo niewłaściwa konfiguracja obiegu powietrza | Ustal, czy okap pracuje jako pochłaniacz, czy odprowadza powietrze do kanału | Filtr węglowy jest potrzebny w obiegu zamkniętym. W trybie wyciągu dodatkowy filtr może niepotrzebnie zwiększać opór przepływu |
| Silnik buczy, lecz wirnik nie rusza | Mechaniczna blokada, zatłuszczone lub zużyte łożyskowanie, kondensator pracy — jeżeli występuje — albo uszkodzenie uzwojenia | Po odłączeniu zasilania sprawdź, czy wirnik obraca się lekko i nie ociera o obudowę | Wyczuwalny opór wskazuje na problem mechaniczny. Swobodny wirnik nie wyklucza awarii kondensatora, silnika lub sterowania |
| Działa tylko jeden bieg | Zużyty przełącznik, uszkodzone połączenie, przerwa w jednym z odczepów uzwojenia lub problem mechaniczny utrudniający start na niższym biegu | Sprawdź styki przełącznika, złącza i uzwojenia silnika | Sam fakt pracy na najwyższym biegu nie rozstrzyga, czy winny jest silnik, czy przełącznik |
| Okap stuka, grzechocze albo drga | Zabrudzony lub uszkodzony wirnik, poluzowane mocowanie, ocierająca osłona, klapki zwrotne albo przewód wentylacyjny | Obejrzyj łopatki, wspornik silnika, króciec, klapki i miejsca styku obudowy | Hałas zależny od biegu zwykle wiąże się z elementem poruszanym strumieniem powietrza lub obrotami silnika |
| Nie działa oświetlenie | Uszkodzona żarówka, oprawa, przewód, styk lub przełącznik | Zacznij od źródła światła i oprawy, a następnie sprawdź ciągłość obwodu | Sprawna żarówka nie potwierdza sprawności oprawy ani przełącznika |
| Nie działa ani silnik, ani światło | Brak zasilania, uszkodzony przewód przyłączeniowy, połączenie w puszce lub wspólny element sterowania | Sprawdź gniazdo innym odbiornikiem, przewód, wtyczkę i połączenia widoczne po otwarciu okapu | Brak obu funkcji kieruje diagnostykę najpierw na wspólny tor zasilania, nie na silnik |
Filtry: kiedy czyścić, a kiedy wymienić?
W tej rodzinie okapów mogą występować różne rodzaje wkładów, dlatego sposób obsługi zależy od materiału:
- Papierowy lub włókninowy filtr tłuszczu jest elementem jednorazowym. Nie należy go prać ani ponownie montować po przesiąknięciu tłuszczem. Wymiany wymaga także filtr rozdarty, zdeformowany lub niedopasowany do ramki.
- Metalowy filtr przeciwtłuszczowy, jeżeli zastosowano go zamiast wkładu papierowego, można wyjąć i umyć ciepłą wodą z łagodnym detergentem. Przed montażem musi być całkowicie suchy.
- Standardowy filtr węglowy pochłania zapachy podczas pracy w obiegu zamkniętym. Po nasyceniu należy go wymienić; mycie wodą nie przywraca mu właściwości, chyba że producent konkretnego wkładu wyraźnie określił go jako regenerowalny.
Jeżeli silnik pracuje głośniej, a ciąg stopniowo słabnie, najpierw skontroluj filtry. Długotrwała praca z mocno zabrudzonym wkładem zwiększa opór powietrza i sprzyja gromadzeniu się tłuszczu na wirniku oraz we wnętrzu okapu.
Jak sprawdzić przełączniki, przewody i silnik?
Przed pomiarem odłącz okap od sieci i upewnij się, że oświetlenie ostygło. Zrób zdjęcie połączeń przed wypięciem przewodów. Badany element powinien być odłączony przynajmniej z jednej strony obwodu, aby pozostałe połączenia nie zafałszowały wyniku.
Kontrola przełącznika
Miernik ustaw na test ciągłości lub niski zakres rezystancji. Po zmianie położenia przycisku odpowiednie styki powinny przechodzić ze stanu rozwartego do zwartego. Brak zmiany, niestabilny wynik podczas poruszania przyciskiem albo nadpalone styki przemawiają za uszkodzeniem przełącznika. Układ styków trzeba jednak porównać ze schematem konkretnego wykonania — nie wolno kierować się wyłącznie kolorem przewodów.
Pomiar uzwojeń silnika
Po odłączeniu złącza można sprawdzić ciągłość uzwojeń pomiędzy przewodem wspólnym a wyprowadzeniami poszczególnych biegów. Przerwa, czyli wynik poza zakresem miernika, wskazuje na uszkodzenie badanego toru. Odczyt rezystancji nie jest jednak pełnym testem silnika: zwykły multimetr może nie wykryć zwarcia międzyzwojowego ujawniającego się dopiero pod obciążeniem i po rozgrzaniu.
Nie ma jednej prawidłowej rezystancji dla wszystkich silników montowanych w okapach. Wyniki należy porównać ze schematem, dokumentacją silnika albo pomiarami identycznego, sprawnego zespołu. Stan izolacji uzwojenia względem metalowej obudowy powinien być oceniany odpowiednim miernikiem rezystancji izolacji.
Pomiary podczas pracy
Sprawdzenie napięcia na wejściu silnika pozwala rozróżnić awarię sterowania od awarii samego zespołu napędowego. Jest to jednak pomiar przy napięciu sieciowym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jeżeli silnik otrzymuje prawidłowe sterowanie, ale nie rusza, buczy lub szybko się nagrzewa, trzeba sprawdzić również jego kondensator pracy — o ile występuje w danym wykonaniu — oraz opory mechaniczne wirnika. Pojemność kondensatora musi odpowiadać oznaczeniu oryginalnego elementu; nie należy dobierać jej na podstawie kondensatora z innego modelu okapu.
Jak uzyskać dostęp do części i przeprowadzić wymianę?
Dostęp do filtrów, oświetlenia i większości elementów wewnętrznych uzyskuje się od spodu okapu. Dokładny układ mocowań może różnić się pomiędzy wariantami produkcyjnymi, dlatego nie należy odkręcać przypadkowych elementów podtrzymujących cały korpus.
- Odłącz wtyczkę od gniazda i zabezpiecz płytę grzewczą przed zarysowaniem lub upuszczeniem części.

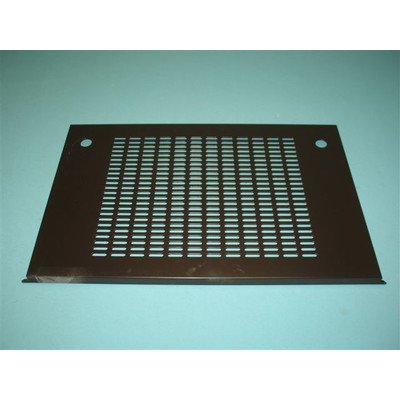

- Zdejmij dolną osłonę albo ramkę filtra, zwalniając jej zatrzask i podtrzymując element drugą ręką.
- Wyjmij filtr tłuszczu. W zależności od konfiguracji za nim może znajdować się filtr węglowy, wirnik, oprawa oświetlenia i przewody.
- Przed wypięciem złączy wykonaj wyraźne zdjęcia ich rozmieszczenia. Nie oznaczaj połączeń wyłącznie według kolorów przewodów.
- Przy demontażu silnika podeprzyj jego zespół przed zwolnieniem wspornika. Sprawdź jednocześnie stan wirnika, mocowań i elementów tłumiących drgania.
- Przewody poprowadź w fabrycznych uchwytach, z dala od wirnika, ostrych krawędzi i nagrzewającego się oświetlenia.
- Przed zamknięciem obudowy obróć wirnik ręką. Powinien poruszać się bez ocierania, a filtr i osłona muszą zostać pewnie osadzone.
Po złożeniu wykonaj krótki test każdego biegu i oświetlenia. Narastające buczenie, zapach przegrzanej izolacji, iskrzenie albo wyłączanie zabezpieczenia są wskazaniem do natychmiastowego odłączenia urządzenia.
Jak dobrać części do Amica OSB 5952B?
Podstawą doboru jest pełna identyfikacja urządzenia, a nie samo podobieństwo części na zdjęciu. Dla tego okapu przygotuj:
- model OSB 5952B,
- kod wyrobu 1003043,
- pełny 14-cyfrowy numer fabryczny,
- oznaczenie wymontowanej części, jeżeli jest nadal czytelne.
Numer fabryczny pozwala uwzględnić zmiany konstrukcyjne wprowadzane podczas produkcji. Jest to szczególnie ważne przy silnikach, wiązkach, przełącznikach i oprawach, które mogą wyglądać podobnie, lecz różnić się układem wyprowadzeń, mocowaniem albo parametrami.
Przy filtrze porównaj rodzaj materiału, wymiary i sposób osadzenia. Przy oświetleniu sprawdź typ trzonka, napięcie i moc wskazane na źródle światła lub oprawie. W przypadku elementów brązowej obudowy liczy się również kolor i strona montażu. Części z modeli OSB 5951 lub z białej wersji OSB 5952 nie powinny być uznawane za zgodne bez potwierdzenia katalogowego.
Jeżeli kod wyrobu na tabliczce jest inny niż 1003043, wróć do kategorii okapów Amica o szerokości 50 cm i wyszukaj właściwy wariant. W razie wątpliwości przekaż do doboru czytelne zdjęcie całej tabliczki znamionowej oraz starej części z widocznymi złączami i mocowaniami.
FAQ – części i naprawa okapu Amica OSB 5952B
Dlaczego okap pracuje, ale słabo wciąga parę?
Najpierw sprawdź nasycenie filtra tłuszczu, stan filtra węglowego, drożność wylotu i swobodę wirnika. Jeśli przepływ nie poprawia się po usunięciu tych ograniczeń, kolejnym krokiem jest diagnostyka silnika, kondensatora pracy i sterowania.
Czy papierowy filtr tłuszczu można umyć?
Nie. Papierowy lub włókninowy wkład jest przeznaczony do wymiany. Mycie może uszkodzić jego strukturę, pogorszyć zatrzymywanie tłuszczu i spowodować deformację uniemożliwiającą prawidłowe osadzenie.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Standardowy filtr węglowy służy do neutralizowania zapachów w obiegu zamkniętym. Przy prawidłowej pracy jako wyciąg powietrze jest odprowadzane na zewnątrz, dlatego sposób konfiguracji i zastosowanie filtra należy sprawdzić w instrukcji właściwej dla urządzenia.
Czy działanie tylko na najwyższym biegu oznacza uszkodzony silnik?
Nie musi. Przyczyną może być przełącznik, przerwa w przewodzie lub odczepie uzwojenia, a także opór mechaniczny, przez który silnik nie rozpoczyna pracy przy niższym momencie. Potrzebna jest kontrola styków, połączeń i zespołu napędowego.
Czy sam pomiar rezystancji potwierdzi sprawność silnika?
Nie. Pomiar może wykazać przerwę w uzwojeniu, ale nie zawsze ujawni zwarcie międzyzwojowe, pogorszenie izolacji ani usterkę występującą dopiero po nagrzaniu. Wynik trzeba interpretować razem ze stanem mechanicznym i zachowaniem silnika pod obciążeniem.
Jakie dane są potrzebne do zamówienia części?
Podaj model OSB 5952B, kod wyrobu 1003043 i pełny 14-cyfrowy numer fabryczny. Przydatne jest również zdjęcie tabliczki oraz oznaczeń, złączy i mocowań wymontowanej części.
