1006683 - Okap nadkuchenny OSC 5462 W (Amica)
Części do okapu Amica OSC 5462 W o kodzie wyrobu 1006683 obejmują między innymi filtry, silniki, wirniki, elementy sterowania, oświetlenie, szybę i mocowania. Przed zakupem ustal, czy słabe zasysanie powoduje podzespół, czy zabrudzony filtr albo niedrożny odpływ. Zgodność części potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać przyczynę usterki okapu Amica OSC 5462 W
W modelu OSC 5462 W awaria może dotyczyć obiegu powietrza, napędu wentylatora, suwakowego sterowania, oświetlenia albo elementów mechanicznych. Sam objaw nie wskazuje jeszcze części, którą należy wymienić. Przykładowo słabe pochłanianie oparów może wynikać zarówno ze zużytego filtra, jak i z ograniczonego przepływu w kanale, niewłaściwego ustawienia trybu pracy, zabrudzonego wirnika lub niesprawnego silnika.
Przed diagnostyką sprawdź, czy problem występuje na wszystkich biegach, czy oświetlenie działa niezależnie od wentylatora oraz czy z wnętrza okapu dochodzi buczenie, tarcie albo stukanie. Te różnice pomagają ustalić kolejność kontroli.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Wentylator i światło nie działają | brak zasilania, uszkodzony przewód, połączenie zasilające lub wspólny element sterowania | gniazdo, wtyczkę, przewód i widoczne zaciski | brak obu funkcji kieruje diagnostykę najpierw do wspólnego toru zasilania, a nie od razu do silnika |
| Światło działa, wentylator nie | suwak lub płytka włącznika, przewody silnika, zablokowany wirnik, uszkodzony silnik | działanie poszczególnych biegów i swobodę obrotu wirnika przy odłączonym zasilaniu | sprawne światło potwierdza jedynie doprowadzenie zasilania do części układu; nie potwierdza sprawności toru silnika |
| Brakuje jednego lub dwóch biegów | zużyte styki przełącznika, przerwane połączenie albo uszkodzenie odpowiedniego odczepu uzwojenia | powtarzalność objawu na każdym położeniu suwaka i ciągłość właściwego toru | brak pojedynczego biegu nie oznacza automatycznie konieczności wymiany całego silnika |
| Silnik buczy lub rusza bardzo wolno | wirnik ociera o obudowę, oś obraca się z oporem, wnętrze jest zaklejone osadem, silnik ma usterkę elektryczną | ręczny obrót wirnika po odłączeniu okapu, stan osi, tulei i obudowy dmuchawy | opór mechaniczny uzasadnia oczyszczenie lub naprawę napędu; swobodny obrót nie wyklucza usterki uzwojenia lub sterowania |
| Okap pracuje, ale słabo zasysa | zabrudzony filtr, ograniczony kanał, niewłaściwy tryb pracy, brak dopływu powietrza, zabrudzony lub uszkodzony wirnik | filtr, wylot, przewód wentylacyjny, ustawienie zasuwki i strumień powietrza na kolejnych biegach | prawidłowe obroty silnika przy małym przepływie wskazują najpierw na opory w obiegu powietrza |
| Pojawia się hałas lub drganie | poluzowane mocowanie, zdeformowany wirnik, tarcie, zabrudzony filtr, pęknięta obudowa lub mocowanie szyby | źródło dźwięku, luzy i ślady ocierania | stukanie zależne od obrotów sugeruje element wirujący; rezonans obudowy może występować mimo sprawnego silnika |
Okap działa słabo: filtr, instalacja czy silnik?
Najpierw oceń przepływ powietrza, zanim zamówisz silnik. Filtr tkaninowy nasiąknięty tłuszczem stawia duży opór i nie powinien być prany jak filtr metalowy. Wymienia się go, gdy jest zabrudzony, zdeformowany, przedarty albo nie daje się prawidłowo zamocować. Uszkodzone mocowanie filtra również wymaga naprawy, ponieważ luźny wkład może drgać lub zostać przyciągnięty do wirnika.
Jeżeli OSC 5462 W pracuje jako wyciąg, sprawdź drożność wylotu, kołnierza i kanału wentylacyjnego. Zgnieciony przewód, zbyt wiele ostrych załamań, niedrożna kratka albo zablokowana klapa mogą zmniejszać wydajność i zwiększać hałas. Jeżeli urządzenie pracuje jako pochłaniacz, istotny jest stan filtra węglowego oraz prawidłowy powrót oczyszczonego powietrza do pomieszczenia.
Prosty test porównawczy polega na obserwacji pracy po bezpiecznym zdjęciu filtra przeciwtłuszczowego. Wyraźna poprawa przepływu wskazuje na nadmierny opór filtra, ale nie ocenia stanu kanału znajdującego się dalej. Nie używaj okapu bez filtra podczas gotowania — test powinien być krótki i wykonany bez powstawania oparów.
Jeżeli silnik uzyskuje podobne obroty na wszystkich położeniach suwaka albo jeden bieg nie działa, należy skontrolować również płytkę włącznika, listwę sterowania i przewody. Dopiero po wykluczeniu sterowania, połączeń oraz blokady mechanicznej można zasadnie podejrzewać silnik.
Jak sprawdzić silnik i wirnik dmuchawy?
Po odłączeniu urządzenia od zasilania zdejmij filtr lub dolną siatkę i spróbuj obrócić wirnik. Powinien poruszać się bez wyraźnego tarcia, zacięć i kontaktu z obudową. Lepki osad na osi, wirniku lub tulejach może utrudniać rozruch. Pęknięte, odkształcone albo mocno zabrudzone łopatki mogą natomiast powodować niewyważenie i drgania.
Jeśli wirnik obraca się ciężko:
- sprawdź, czy nie dotyka obudowy dmuchawy;
- poszukaj ciała obcego oraz twardego osadu z tłuszczu i kurzu;
- oceń luz osi i stan mocowania silnika;
- nie próbuj uruchamiać wielokrotnie buczącego, zablokowanego silnika, ponieważ jego uzwojenie może się przegrzać.
Pomiar rezystancji uzwojeń wykonuje się przy odłączonym zasilaniu i po odpięciu silnika od pozostałego układu, zgodnie ze schematem właściwym dla jego wersji. Sprawdza się, czy obwody nie mają przerwy oraz czy nie występuje niepożądane połączenie z metalowym korpusem. Dla tej kategorii nie można podać jednej prawidłowej rezystancji ani uniwersalnego przypisania przewodów — silniki i ich odczepy mogą różnić się wykonaniem.
Ciągłość uzwojenia nie potwierdza pełnej sprawności silnika. Zwykły multimetr może nie wykazać zwarć międzyzwojowych ani usterki pojawiającej się dopiero po nagrzaniu. Jeżeli wirnik obraca się swobodnie, przełącznik podaje właściwe połączenia, a silnik nadal nie startuje, nadmiernie się nagrzewa lub pracuje nierówno, potrzebna jest dalsza ocena elektryczna.
Pomiary w obwodach zasilanych napięciem sieciowym wymagają kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Nie podawaj napięcia bezpośrednio na nieznane przewody silnika i nie dobieraj połączeń metodą prób.
Sterowanie suwakowe: kiedy podejrzewać włącznik?
Zużyta płytka włącznika, suwak albo listwa sterowania mogą powodować brak reakcji, przerywanie pracy lub niedziałający pojedynczy bieg. Najpierw obejrzyj elementy mechaniczne: pęknięty suwak może nie przesuwać właściwego mechanizmu, mimo że z zewnątrz wygląda na ustawiony prawidłowo.
Po odłączeniu przewodów od przełącznika można sprawdzić ciągłość odpowiednich zestyków miernikiem. Pomiar należy wykonać osobno dla każdego położenia, według oznaczeń zacisków lub schematu połączeń danej płytki. Wynik powinien zmieniać się w sposób powtarzalny podczas przesuwania suwaka. Niestabilny odczyt, brak przejścia w jednym położeniu albo nadpalone zaciski wskazują na problem przełącznika lub jego połączeń.
Nie należy jednak zakładać, że każdy brak biegu powoduje płytka. Taki sam objaw może wywołać wypięty przewód albo przerwa w odpowiednim torze silnika. Przed wymianą porównaj stan złączy i sprawdź, czy konektory nie są luźne, utlenione lub przegrzane.
Oświetlenie nie działa — co sprawdzić przed zakupem części?
Jeżeli wentylator działa, a nie świeci lampa, zacznij od źródła światła. Po jego ostygnięciu sprawdź oznaczenie trzonka, napięcie i moc. Zamienna żarówka musi odpowiadać specyfikacji przewidzianej dla oprawki oraz klosza. Zastosowanie źródła o większej mocy może przegrzewać oprawę, przewody i osłonę.
Gdy sprawna żarówka nie świeci, obejrzyj oprawkę E14, odbłyśnik, przewód lampy, styki oraz suwak oświetlenia. Ślady nadpalenia, stopiona izolacja lub poluzowany zacisk są podstawą do wymiany uszkodzonego elementu, a nie tylko samej żarówki. Pęknięty klosz lub szybkę należy wymienić również wtedy, gdy oświetlenie działa — osłona chroni lampę przed tłuszczem i przypadkowym dotknięciem.
Dostęp do części i bezpieczny demontaż

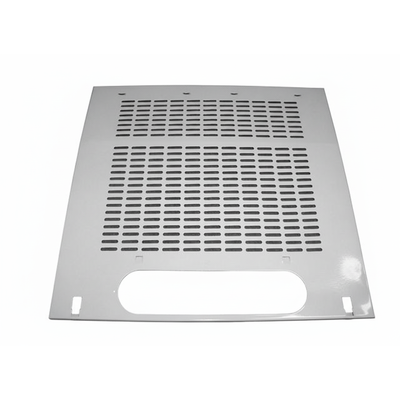

W okapie uniwersalnym dostęp do filtra, lampy i części napędu uzyskuje się zwykle od spodu. Najpierw odłącz wtyczkę, zaczekaj na ostygnięcie lampy i zabezpiecz płytę grzewczą. Zdejmij filtr lub siatkę, podtrzymując element podczas zwalniania zaczepu.
Po otwarciu dolnej części można ocenić wirnik, obudowę dmuchawy, przewody oraz mocowania. Dostęp do płytki włącznika i suwaków wymaga zazwyczaj odłączenia przedniej listwy sterującej. Rozmieszczenie zatrzasków i śrub może różnić się między wersjami produkcyjnymi, dlatego przed wypięciem przewodów wykonaj zdjęcia i oznacz ich położenie.
Przy wymianie silnika lub wirnika:
- sprawdź kierunek osadzenia oraz sposób mocowania starego elementu;
- nie podważaj łopatek i nie uderzaj w oś;
- oczyść obudowę dmuchawy z osadu bez zalewania silnika i instalacji;
- po montażu obróć wirnik ręcznie i upewnij się, że nie ociera;
- zamocuj przewody z dala od części wirujących i gorącej lampy;
- przed gotowaniem wykonaj krótki test wszystkich biegów i oświetlenia.
Lewe i prawe mocowanie szyby nie są elementami zamiennymi stronami. Przy pęknięciu uchwytu porównaj stronę montażu, długość, punkty zaczepienia i numer części. Nie dokręcaj nadmiernie mocowań szyby — naprężenie lub przekoszenie może doprowadzić do jej pęknięcia.
Jak dobrać części do Amica OSC 5462 W?
Podstawą identyfikacji tego okapu są trzy dane: model OSC 5462 W, kod wyrobu 1006683 oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam napis OSC 5462 W może nie rozstrzygać wszystkich różnic między seriami produkcyjnymi.
Następnie porównaj cechy właściwe dla rodzaju części:
- w silniku i wirniku — numer podzespołu, mocowania, kształt obudowy, kierunek i sposób osadzenia wirnika oraz złącza;
- w płytce włącznika — numer części, układ suwaków, zaciski i mechaniczne połączenie z listwą sterowania;
- w filtrze — rodzaj materiału, wymiary, sposób zamocowania i przeznaczenie do wyciągu lub pochłaniacza;
- w szybie i uchwytach — szerokość, kształt, strona montażu oraz rozmieszczenie zaczepów;
- w oświetleniu — typ oprawki, napięcie, dopuszczalna moc, kształt klosza i numer przewodu.
Zdjęcie części pomaga potwierdzić wykonanie, ale nie zastępuje zgodności katalogowej. Identyczne złącze lub podobne wymiary nie oznaczają jeszcze, że silnik, płytka albo element obudowy będzie pasował. Jeśli tabliczka wskazuje inny kod wyrobu niż 1006683, nie zamawiaj części wyłącznie na podstawie podobieństwa modelu — przejdź do kategorii okapów Amica o szerokości 50 cm i odszukaj właściwy wariant.
FAQ — części i naprawa okapu Amica OSC 5462 W
Dlaczego okap buczy, ale wirnik się nie obraca?
Wirnik może być zablokowany osadem, ocierać o obudowę albo obracać się z oporem z powodu zużycia tulei. Jeżeli po odłączeniu zasilania porusza się swobodnie, trzeba sprawdzić sterowanie, przewody i silnik. Dalsze włączanie zablokowanego napędu grozi przegrzaniem uzwojenia.
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Jeżeli silnik brzmi normalnie i zmienia obroty, zacznij od filtra, ustawienia trybu pracy, wylotu oraz kanału wentylacyjnego. Silnik należy podejrzewać wtedy, gdy nie osiąga obrotów, pracuje nierówno, przegrzewa się albo nie działa mimo prawidłowego sterowania.
Czy filtr tkaninowy można umyć?
Filtr włókninowy lub tkaninowy przeznaczony do wymiany nie powinien być prany, ponieważ może stracić strukturę i dopasowanie. Mycie dotyczy filtrów metalowych, jeżeli producent danego wykonania na to zezwala. Przed czyszczeniem ustal rodzaj zamontowanego wkładu.
Okap działa tylko na jednym biegu — wymienić silnik czy przełącznik?
Najpierw sprawdź mechanizm suwaka, styki płytki włącznika, konektory oraz przewody. Jeśli przełącznik prawidłowo zestawia obwody, przyczyną może być przerwa w jednym z torów silnika. Bez tych kontroli nie da się wiarygodnie wskazać części do wymiany.
Czy każda żarówka E14 pasuje do tego okapu?
Nie. Trzonek E14 określa jedynie sposób mocowania. Trzeba jeszcze dopasować napięcie, dopuszczalną moc, rozmiar bańki i odporność na warunki panujące pod kloszem. Nie stosuj źródła o mocy większej niż przewidziana dla oprawy.
Jakie dane są potrzebne do potwierdzenia zgodności części?
Odczytaj z tabliczki znamionowej model OSC 5462 W, kod wyrobu 1006683 i pełny 14-cyfrowy numer fabryczny. Dodatkowo warto podać numer starej części oraz przesłać zdjęcie jej złączy, mocowań i miejsca montażu.
