1006685 - OSC5468W (OSC5468W) Amica
Części do okapu Amica OSC5468W o kodzie wyrobu 1006685 obejmują elementy układu nadmuchu, sterowania, oświetlenia, filtracji i mocowania. Słaby ciąg nie musi oznaczać awarii silnika, a brak jednego biegu może wynikać z przełącznika lub połączeń. Przed zakupem sprawdź objaw oraz pełne dane z tabliczki znamionowej, ponieważ model OSC5468W występuje w różnych wariantach produkcyjnych.
Jak rozpoznać, której części wymaga okap OSC5468W
W okapie Amica OSC5468W kod 1006685 podobne objawy mogą pochodzić z różnych obszarów urządzenia. Przykładowo słabe usuwanie oparów może być skutkiem zużytego filtra, niedrożnego przewodu albo problemu z dmuchawą. Z kolei brak pracy wentylatora nie przesądza o uszkodzeniu silnika — wcześniej trzeba sprawdzić sterowanie, przewody i swobodę obrotu wirnika.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |

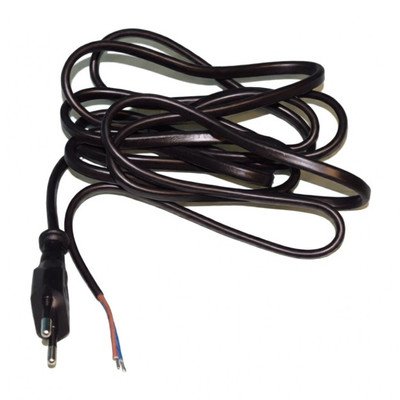

| Okap nie reaguje, nie działa też światło | zasilanie, przewód, połączenie wejściowe, wyłącznik | gniazdo innym urządzeniem, stan wtyczki i przewodu, złącza po odłączeniu zasilania | brak obu funkcji kieruje diagnostykę w stronę wspólnego obwodu zasilania, a nie od razu silnika |
| Światło działa, ale wentylator nie rusza | przełącznik nadmuchu, przewód silnika, kondensator pracy, silnik lub zablokowany wirnik | reakcję na każdy bieg oraz swobodę obrotu wirnika przy odłączonym okapie | sprawne światło potwierdza jedynie, że część instalacji jest zasilana; nie potwierdza sprawności obwodu silnika |
| Silnik buczy, rusza z opóźnieniem albo zatrzymuje się | opory mechaniczne, zabrudzenie turbiny, uszkodzenie kondensatora lub silnika | czy wirnik obraca się swobodnie i nie ociera o obudowę | opór lub ocieranie wskazuje problem mechaniczny; swobodny wirnik nie wyklucza usterki kondensatora ani uzwojeń |
| Działa tylko jeden bieg | płytka lub listwa przełączników, styki, przewody albo odczep uzwojenia silnika | zachowanie wszystkich pozycji przełącznika i ciągłość jego styków | brak przejścia na konkretnej pozycji przemawia za przełącznikiem; prawidłowe styki wymagają dalszej kontroli instalacji i silnika |
| Okap pracuje, ale słabo pochłania | filtr tłuszczowy, filtr węglowy, niedrożny wylot, przewód z licznymi załamaniami, zabrudzony lub uszkodzony wirnik | tryb pracy okapu, stan filtrów, drożność wylotu i stan turbiny | poprawa po obsłudze filtrów lub udrożnieniu instalacji oznacza, że zakup silnika nie był potrzebny |

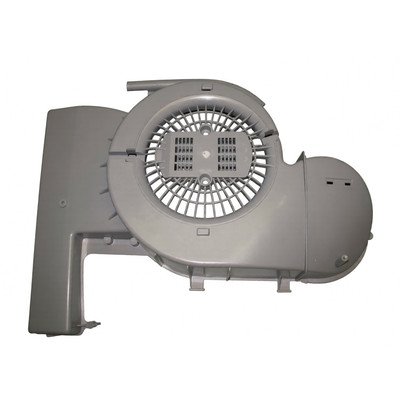

| Pojawia się stukanie, terkot lub silne drgania | zdeformowany wirnik, osad na łopatkach, luźne mocowanie, obudowa dmuchawy lub przewód wentylacyjny | źródło dźwięku przy różnych biegach, mocowania i ślady ocierania | hałas rosnący wraz z obrotami zwykle kieruje uwagę na elementy wirujące, ale rezonować może również obudowa lub instalacja wylotowa |
Co sprawdzić, gdy okap słabo ciągnie
Najpierw ustal, czy urządzenie działa jako wyciąg, czy jako pochłaniacz. Wyciąg odprowadza powietrze przewodem na zewnątrz. Pochłaniacz zawraca je do kuchni po przejściu przez filtr tłuszczowy i węglowy. Ta różnica zmienia kolejność diagnostyki.

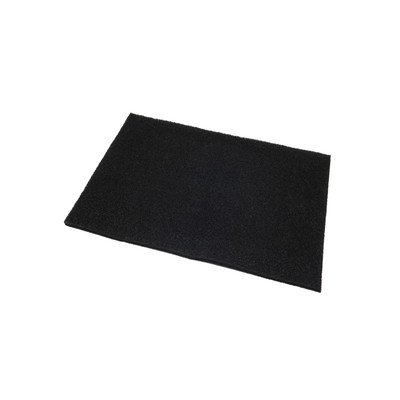

W trybie pochłaniacza spadek skuteczności neutralizowania zapachów często oznacza zużycie filtra węglowego, nawet jeśli silnik pracuje normalnie. Dla modelu OSC5468W o kodzie 1006685 producent potwierdza filtr węglowy FWU 50, numer 1006863. Jest on wyposażeniem potrzebnym przy recyrkulacji, a nie przy prawidłowo podłączonym wyciągu. Producent podaje orientacyjną wymianę średnio co 3–4 miesiące, lecz rzeczywisty okres zależy od intensywności gotowania.
Filtr przeciwtłuszczowy należy ocenić pod kątem nasycenia tłuszczem, deformacji i prawidłowego zamocowania. W tym wariancie spotykany jest filtr tkaninowy, którego nie należy traktować jak wielorazowego metalowego wkładu. Mocno zabrudzony filtr ogranicza przepływ, zwiększa hałas i obciąża dmuchawę; nasiąkniętego wkładu włókninowego nie regeneruje się myciem, lecz wymienia.

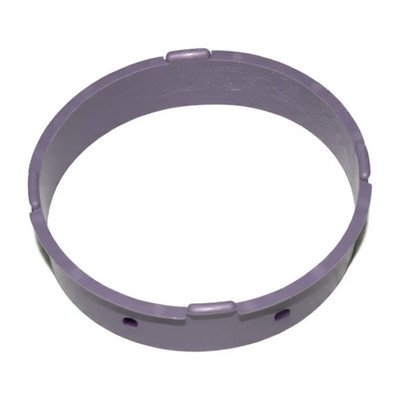

W trybie wyciągu sprawdź także, czy rura nie jest zgnieciona, zsunięta z kołnierza, zatkana albo poprowadzona przez wiele ciasnych załamań. Jeżeli nadmuch przy wylocie okapu jest wyraźny, lecz na końcu przewodu słaby, podejrzenie przesuwa się z silnika na instalację odprowadzającą. Nie wolno podłączać okapu do czynnego przewodu spalinowego.
Wentylator nie działa lub uruchamia się nieprawidłowo

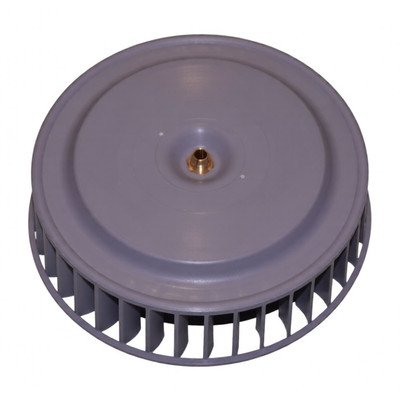

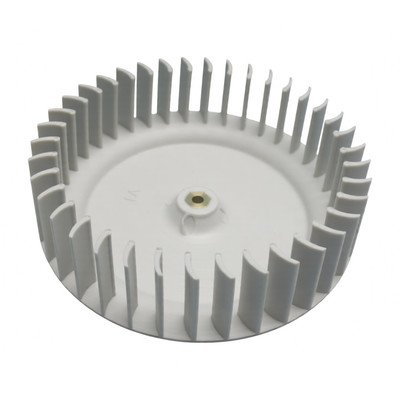

Po odłączeniu okapu od zasilania zdejmij filtr i obejrzyj wirnik. Powinien być kompletny, równomiernie osadzony i wolny od grubego osadu. Obróć go ostrożnie ręką. Ocieranie, wyczuwalne zacięcia albo nadmierny luz wskazują na problem z wirnikiem, mocowaniem lub silnikiem. Nie próbuj rozruszać podłączonego urządzenia dłonią ani narzędziem.

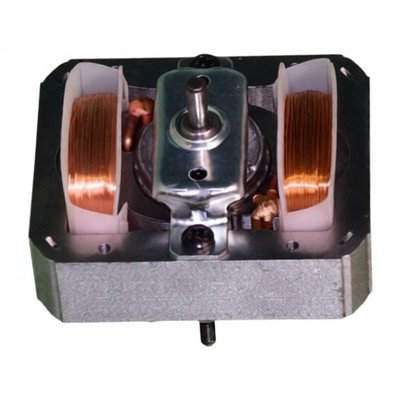

Jeżeli wirnik jest swobodny, ale silnik tylko buczy, startuje nieregularnie albo osiąga obroty dopiero po kilku próbach, jednym z podejrzanych elementów jest kondensator silnika. Nie jest to jednak dowód wystarczający do zakupu: podobny objaw może dać uszkodzone uzwojenie, niewłaściwe połączenie lub obciążenie mechaniczne.

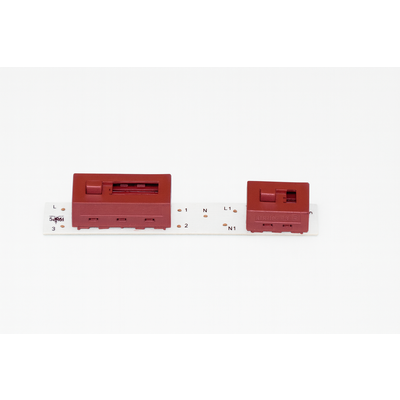

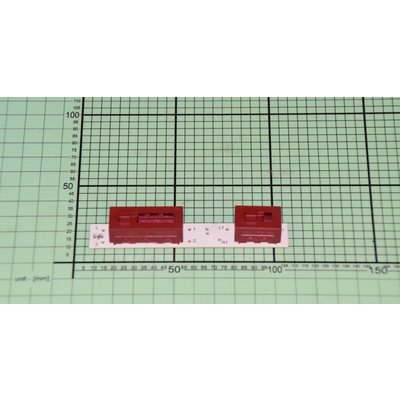

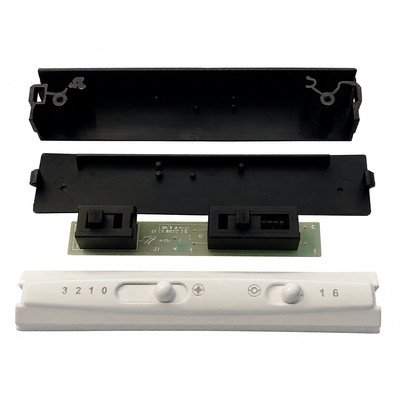

Brak wyłącznie jednego lub dwóch biegów warto zacząć od listwy sterowania i płytki przełączników. Zużyty albo zatłuszczony styk może nie przekazywać zasilania na wybrany obwód. Jeśli przełącznik działa prawidłowo, konieczna jest kontrola przewodu silnika i odpowiednich odczepów uzwojenia. Kolory przewodów nie są wystarczającą podstawą do ustalania ich funkcji.
Pomiary miernikiem — co dają, a czego nie potwierdzają
Przed pomiarem rezystancji lub ciągłości urządzenie musi być odłączone od sieci, a badany element odseparowany od pozostałych połączeń co najmniej w zakresie wymaganym przez schemat. Pomiar wykonany przez inne elementy obwodu może dać mylący wynik.
- Przełącznik nadmuchu: na zakresie ciągłości lub małej rezystancji sprawdza się, czy dana pozycja rzeczywiście zwiera właściwe styki. Brak przejścia w jednej pozycji przy prawidłowym działaniu pozostałych wspiera podejrzenie uszkodzonego przełącznika.

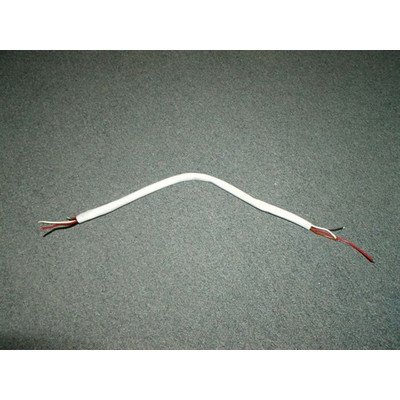

- Przewody i złącza: ciągłość przewodu należy badać od końca do końca, poruszając nim delikatnie. Wynik zmieniający się podczas zginania wskazuje na przerwę w żyle lub uszkodzenie przy konektorze.
- Uzwojenia silnika: można szukać przerwy i porównywać odczyty między wyprowadzeniami zgodnie ze schematem konkretnego silnika. Samo występowanie rezystancji nie potwierdza sprawności pod obciążeniem ani nie wykrywa pewnie zwarć międzyzwojowych.
- Kondensator: po bezpiecznym rozładowaniu i odłączeniu przynajmniej jednego wyprowadzenia mierzy się pojemność. Wynik należy porównać z wartością nadrukowaną na elemencie i jej tolerancją. Nie ma jednej prawidłowej pojemności dla wszystkich silników okapów.
Nie podano tu uniwersalnych wartości rezystancji ani pinoutu, ponieważ zależą one od wykonania silnika i przełącznika. Pomiary napięcia sieciowego, prądu pracy, stanu izolacji oraz próby silnika poza urządzeniem są przeznaczone dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do części i bezpieczna wymiana
W typowym okapie uniwersalnym pierwszym krokiem jest zdjęcie dolnego filtra po zwolnieniu jego mocowania. Otwiera to dostęp do oświetlenia, przewodów, listwy sterowania i dolnej części zespołu dmuchawy. Zakres dalszego demontażu zależy od wymienianego elementu.
- Odłącz wtyczkę i upewnij się, że okap nie może zostać przypadkowo włączony.
- Zabezpiecz płytę grzewczą oraz ostre krawędzie obudowy.
- Zrób zdjęcia połączeń przed wypięciem konektorów; oznacz przewody według złączy, nie według samych kolorów.
- Przy demontażu dmuchawy podtrzymuj zespół, aby jego ciężar nie obciążył przewodów.
- Oczyść powierzchnie mocowania, lecz nie zalewaj przełączników, silnika ani oprawek środkiem odtłuszczającym.
- Przed założeniem filtra sprawdź, czy przewody nie znajdują się przy wirniku i czy turbina obraca się bez ocierania.
Po naprawie uruchom kolejno oświetlenie i wszystkie biegi. Obserwuj, czy wirnik startuje bez zwłoki, nie ociera i nie powoduje nadmiernych drgań. Zapach przegrzanej izolacji, iskrzenie, wyzwalanie zabezpieczenia lub szybko narastający nietypowy hałas są podstawą do natychmiastowego odłączenia urządzenia.
Jak dobrać części do Amica OSC5468W
Podstawą doboru jest zestaw danych z tabliczki: model OSC5468W, kod wyrobu 1006685 oraz 14-cyfrowy numer fabryczny. Sam model nie wystarcza, ponieważ w strukturze części występuje również OSC5468W o innym kodzie wyrobu 1060272. Części obu wariantów nie należy automatycznie uznawać za zamienne.
Przy filtrze porównaj numer katalogowy, rodzaj materiału, wymiary i sposób mocowania. Przy wirniku znaczenie mają średnica, profil, kierunek pracy oraz mocowanie na osi. Silnik musi odpowiadać wykonaniu elektrycznemu, liczbie biegów, złączom i obudowie dmuchawy. W przypadku panelu lub płytki przełączników istotne są układ styków, mocowania i połączenia — podobny wygląd frontu nie potwierdza zgodności.
Jeśli oznaczenie starej części jest czytelne, zestaw je z kodem urządzenia. Gdy etykieta jest uszkodzona, przygotuj zdjęcie tabliczki znamionowej, całego elementu, złącza i mocowania. Nie dobieraj silnika, wirnika ani przełącznika wyłącznie na podstawie koloru obudowy lub liczby przewodów.
FAQ — części i naprawa okapu OSC5468W
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtr tłuszczowy, filtr węglowy w trybie pochłaniacza oraz drożność przewodu w trybie wyciągu. Silnik podejrzewa się mocniej dopiero wtedy, gdy wirnik jest czysty i swobodny, instalacja powietrzna drożna, a obroty nadal są wyraźnie zbyt niskie.
Jaki filtr węglowy pasuje do OSC5468W 1006685?
Dla kodu wyrobu 1006685 producent potwierdza filtr FWU 50 o numerze 1006863. Stosuje się go, gdy okap działa jako pochłaniacz. W trybie wyciągu podłączonego do właściwego kanału filtr węglowy nie jest potrzebny do odprowadzania powietrza.
Dlaczego okap działa tylko na jednym biegu?
Przyczyną może być uszkodzony styk przełącznika, płytka sterowania, przerwany przewód albo obwód odpowiedniego biegu silnika. Zacznij od kontroli ciągłości przełącznika w każdej pozycji; dopiero prawidłowy wynik uzasadnia przejście do przewodów i uzwojeń.
Czy można sprawdzić silnik, podłączając go bezpośrednio do 230 V?
Taka próba wymaga schematu konkretnego silnika, poprawnego podłączenia kondensatora, zabezpieczeń i kwalifikacji elektrycznych. Błędne rozpoznanie przewodów może spowodować zwarcie, porażenie lub uszkodzenie uzwojeń, dlatego nie należy wykonywać jej na podstawie kolorów żył.
Czy OSC5468W 1006685 i OSC5468W 1060272 to ten sam wariant?
Nie należy tak zakładać. Identyczna nazwa modelu przy innym kodzie wyrobu może oznaczać zmianę wykonania lub listy części. Przed zamówieniem porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
