Części do okapu Amica OSC511W 1060329
OSC511W jest uniwersalnym okapem Amica o szerokości 50 cm, z jednym silnikiem, trzema prędkościami i sterowaniem suwakowym. Może pracować jako wyciąg, który odprowadza powietrze przewodem wentylacyjnym, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. Rozróżnienie tych trybów jest ważne podczas diagnozy: zapchany filtr węglowy wpływa na pracę pochłaniacza, natomiast w trybie wyciągu znaczenie mają przede wszystkim drożność przewodu, klapka wylotowa i dostęp powietrza do pomieszczenia.

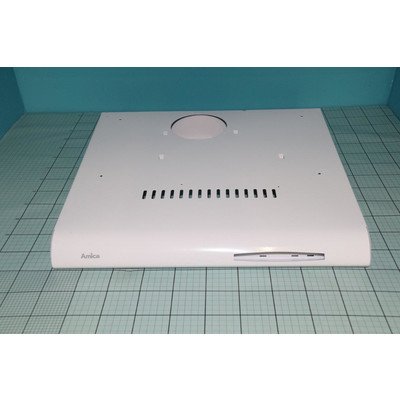

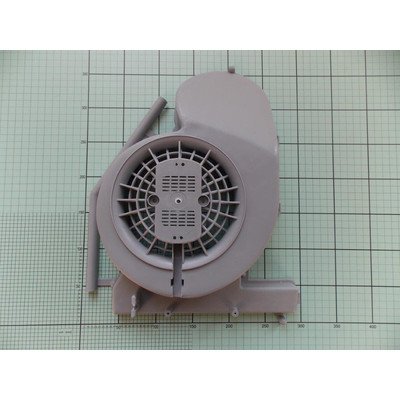

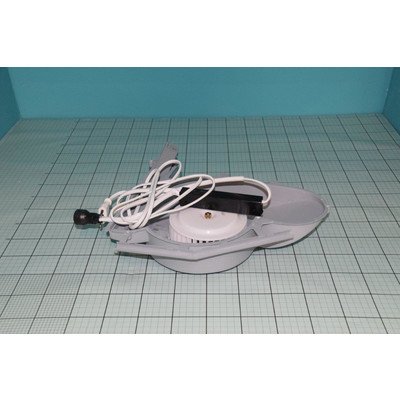

W urządzeniu mogą być potrzebne między innymi filtr przeciwtłuszczowy lub węglowy, silnik dmuchawy, wirnik, obudowa wentylatora, płytka przełącznika, listwa sterowania, panel suwaków, przewody, oprawa oświetlenia, kołnierz rury albo mocowania filtra. Wybór części powinien wynikać z rozpoznanej usterki, a nie tylko z podobnego wyglądu elementu.
Jak rozpoznać źródło problemu
| Objaw | Co może go powodować | Co sprawdzić | Jak interpretować wynik |
| Okap słabo usuwa parę | Zabrudzony filtr, zużyty filtr węglowy, niedrożny przewód, zamknięta klapka, uszkodzony wirnik lub silnik | Ustal tryb pracy, obejrzyj filtry, wylot i wirnik | Poprawa po usunięciu przeszkody wskazuje na problem przepływu, ale nie potwierdza sprawności silnika pod obciążeniem |
| Silnik nie uruchamia się | Brak zasilania, uszkodzony suwak, przewód, połączenie albo silnik | Sprawdź, czy działa światło, obejrzyj złącza i zbadaj ciągłość obwodu po odłączeniu zasilania | Działające światło potwierdza zasilanie części instalacji, lecz nie dowodzi, że napięcie dociera do silnika |
| Silnik buczy, a wirnik stoi | Zablokowany lub ocierający wirnik, zużyte łożyskowanie, usterka uzwojenia albo kondensatora, jeżeli występuje w danym wykonaniu | Przy odłączonej wtyczce sprawdź swobodę obrotu i stan łopatek | Opór mechaniczny kieruje diagnostykę na wirnik lub silnik; swobodny obrót wymaga dalszego sprawdzenia elektrycznego |
| Działa tylko jeden bieg | Zużyte styki przełącznika, przerwa w przewodzie lub uszkodzenie odpowiedniego odczepu silnika | Porównaj przejścia styków suwaka w poszczególnych pozycjach | Brak przejścia na jednej pozycji wskazuje na przełącznik lub połączenie; sprawny przełącznik nie wyklucza usterki silnika |
| Okap stuka albo drży | Pęknięty wirnik, ocieranie o obudowę, luźne mocowanie lub rezonans przewodu | Obejrzyj łopatki, mocowania dmuchawy, obudowę i rurę | Rytmiczne stukanie zależne od obrotów zwykle wskazuje na element wirujący, a szum powietrza na instalację wylotową |

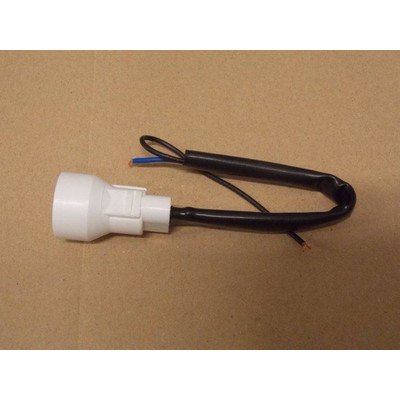

| Nie działa oświetlenie | Uszkodzone źródło światła, oprawka, przewód albo suwak oświetlenia | Załóż źródło o potwierdzonych parametrach, sprawdź styki i ciągłość obwodu | Nowa żarówka nie rozwiąże problemu, jeżeli przerwa znajduje się w oprawce, przewodzie lub przełączniku |
Okap działa, ale słabo pochłania
Najpierw ustal, czy OSC511W jest podłączony do kanału wentylacyjnego, czy pracuje w obiegu zamkniętym. W pochłaniaczu zużyty filtr węglowy może przepuszczać zapachy i jednocześnie ograniczać przepływ. Takiego standardowego wkładu nie należy myć ani odtłuszczać, jeśli producent filtra nie oznaczył go jako regenerowalny. Filtr przeciwtłuszczowy trzeba natomiast wymienić, gdy jest włókninowy, zdeformowany, rozerwany albo trwale nasycony tłuszczem.
W trybie wyciągu sprawdź kołnierz i przewód podłączony do wylotu o średnicy 12 cm. Zgnieciona rura elastyczna, liczne ostre załamania, niedrożny kanał lub zablokowana klapka mogą ograniczać przepływ mimo prawidłowych obrotów silnika. Jeżeli okap pracuje wyraźnie lepiej po uchyleniu okna, przyczyną może być niewystarczający dopływ powietrza do szczelnej kuchni, a nie uszkodzona dmuchawa.
Dopiero po wykluczeniu filtrów i instalacji warto oceniać wirnik oraz silnik. Przy wyłączonym zasilaniu wirnik powinien obracać się bez ocierania o obudowę. Nagromadzony tłuszcz trzeba usunąć bez zalewania uzwojeń i połączeń. Pęknięte łopatki, odkształcenie piasty lub wyczuwalny luz mogą powodować zarówno hałas, jak i spadek wydajności.
Co sprawdzić, gdy dmuchawa nie startuje
Jeżeli nie działa ani dmuchawa, ani oświetlenie, zacznij od gniazda, przewodu sieciowego i widocznych połączeń. Gdy światło działa niezależnie od wentylatora, a silnik nie reaguje na żadnym biegu, zasilanie dochodzi przynajmniej do części okapu. Wtedy podejrzenie przesuwa się w stronę płytki przełącznika, suwaka, przewodów silnika lub samego zespołu dmuchawy.
Po wyjęciu wtyczki i odłączeniu badanego elementu można użyć multimetru w trybie ciągłości albo pomiaru rezystancji. W przełączniku sprawdza się, czy odpowiednie styki zwierają się po wyborze kolejnych biegów. Brak przejścia na jednym zakresie, przy prawidłowej pracy pozostałych, przemawia za uszkodzeniem styku lub jego połączenia. Wynik trzeba porównać z układem konkretnej płytki — nie należy zwierać przewodów na próbę ani sugerować się ich kolorem.
Pomiar uzwojeń silnika może wykazać przerwę lub zwarcie do metalowej obudowy, ale sama obecność mierzalnej rezystancji nie potwierdza pełnej sprawności silnika. Nie podano jednej prawidłowej wartości dla całej kategorii, ponieważ zależy ona od wykonania silnika i wybranego odczepu prędkości. Pomiar napięcia podczas pracy oraz próby poza urządzeniem są czynnościami serwisowymi wykonywanymi przy nieosłoniętych obwodach 230 V.
Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Przepalony bezpiecznik, jeżeli znajduje się w badanym zespole, jest skutkiem przerwania obwodu, ale nie wyjaśnia samodzielnie przyczyny awarii. Przed jego wymianą trzeba wykluczyć zwarcie przewodów, silnika, oprawy lub elementów płytki. Zastępowanie bezpiecznika elementem o innej charakterystyce albo jego mostkowanie może doprowadzić do dalszego uszkodzenia i pożaru.
Hałas, buczenie i nierówna praca
Rodzaj dźwięku pomaga wybrać kolejność kontroli:
- buczenie bez obrotów — sprawdź swobodę wirnika, łożyskowanie oraz obwód rozruchowy silnika, jeśli występuje w danym wariancie;
- rytmiczne stukanie — obejrzyj łopatki, piastę wirnika i odstęp od obudowy;
- grzechotanie przy zmianie przepływu — skontroluj klapkę wylotową, kołnierz oraz luźne elementy kanału;
- gwizd i silny szum powietrza — sprawdź zwężenia, redukcje i załamania przewodu;
- drgania przenoszone na szafkę — oceń mocowanie okapu, dmuchawy i przewodu wentylacyjnego.
Nie uruchamiaj silnika przez dłuższy czas, jeżeli buczy i nie obraca wirnika. Zatrzymany silnik może szybko się nagrzewać. Nie należy również rozpędzać wirnika ręką przy podłączonym napięciu — taki test nie jest bezpieczną metodą rozpoznawania kondensatora lub uzwojenia.
Dostęp do filtrów, oświetlenia i dmuchawy
Przed demontażem wyjmij wtyczkę, zabezpiecz płytę grzewczą i poczekaj, aż źródło światła ostygnie. Filtr lub osłonę filtra zdejmuje się od spodu po zwolnieniu mocowania. Za filtrem można ocenić zabrudzenie wnętrza, stan wirnika, przewodów oraz obudowy dmuchawy.
Przy dalszym demontażu wykonaj zdjęcia połączeń i oznacz wtyki przed ich rozłączeniem. Panel sterowania znajduje się w przedniej części obudowy, natomiast silnik z wirnikiem jest zamocowany wewnątrz korpusu. Zakres dostępu zależy od wymienianego elementu; przy silniku lub przewodzie sieciowym może być konieczne podparcie i zdjęcie całego okapu. Nie ciągnij za przewody i nie opieraj urządzenia na suwakach ani oprawie lampy.
Podczas montażu sprawdź, czy wirnik nie ociera, przewody nie znajdują się na drodze części ruchomych, a filtr jest prawidłowo zatrzaśnięty. Po złożeniu uruchom kolejno trzy biegi oraz oświetlenie. Obserwuj start silnika, drgania, nietypowy zapach i przepływ przy wylocie.
Jak dobrać część do Amica OSC511W
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- pełny model OSC511W;
- kod wyrobu 1060329;
- 14-cyfrowy numer fabryczny.
Sam napis OSC511W albo szerokość 50 cm nie wystarczają do potwierdzenia każdej części. Przy filtrze porównaj jego rodzaj, wymiary i sposób mocowania. Przy wirniku liczą się średnica, profil łopatek, strona montażu i połączenie z osią. Przy silniku istotne są mocowania, złącza, liczba odczepów prędkości i zgodność katalogowa. Panel, płytka przełącznika i elementy obudowy muszą mieć także właściwy układ suwaków, zaczepów oraz kolor.
Podobna część z modelu OSC510W, OSC5111W albo innego okapu Amica o szerokości 50 cm nie jest automatycznie zamienna. Przed zakupem porównaj numer części ze starego elementu oraz zgodność katalogową z kodem 1060329. Jeśli oznaczenie jest nieczytelne, prześlij zdjęcie całej tabliczki znamionowej i fotografię części z widocznym mocowaniem oraz złączem.
FAQ – części i naprawa okapu Amica OSC511W
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność przewodu, klapkę wylotową i dopływ powietrza do kuchni. Silnik podejrzewaj, gdy wirnik obraca się zbyt wolno, nie startuje albo pracuje z wyraźnym hałasem mimo drożnego przepływu.
Dlaczego światło działa, ale wentylator nie?
Oświetlenie i dmuchawa mają niezależne sterowanie. Działająca lampa potwierdza, że część instalacji jest zasilana, lecz usterka może nadal znajdować się w suwaku prędkości, płytce przełącznika, przewodzie silnika lub samym silniku.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Filtr węglowy jest przeznaczony do pracy w obiegu zamkniętym. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, a dodatkowy, nasycony filtr węglowy może niepotrzebnie zwiększać opór przepływu.
Czy można sprawdzić silnik samym omomierzem?
Omomierz może wykazać przerwę w uzwojeniu albo niepożądane połączenie z obudową, ale nie oceni zachowania silnika pod obciążeniem, stanu łożysk ani wszystkich usterek obwodu rozruchowego. Nie ma jednej uniwersalnej rezystancji dla wszystkich wyprowadzeń.
Jakie oznaczenia są potrzebne do zamówienia części?
Podaj model OSC511W, kod wyrobu 1060329 i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo warto odczytać numer ze starej części oraz wykonać zdjęcie mocowania i złącza.
