1060440 - OSC510 (OSC510) Amica
Części do okapu Amica OSC510 o kodzie wyrobu 1060440 obejmują między innymi filtry, elementy oświetlenia, szybę, mocowania, klapkę i podzespoły napędu. Przed zakupem ustal przyczynę słabego ciągu, hałasu albo braku reakcji urządzenia. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OSC510
Amica OSC510 ma niezależnie sterowane oświetlenie oraz wentylator z trzema prędkościami. Dzięki temu zachowanie poszczególnych funkcji pomaga zawęzić obszar poszukiwań. Brak ciągu nie oznacza automatycznie uszkodzenia silnika, a niedziałająca lampa nie przesądza o awarii całego układu zasilania.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, zablokowana klapka zwrotna, niedrożny lub źle poprowadzony kanał | stan filtrów, ustawienie trybu wyciąg/pochłaniacz, swobodę ruchu klapki i drożność przewodu | poprawa po oczyszczeniu filtra lub udrożnieniu wylotu wskazuje na problem z przepływem, nie na konieczność wymiany silnika |
| Silnik buczy, lecz wirnik nie rusza | blokada wirnika, ocieranie turbiny, zużyte łożyska lub – jeśli występuje w danym wykonaniu – niesprawny kondensator pracy | po odłączeniu zasilania sprawdź ręką, czy wirnik obraca się swobodnie; kondensator zbadaj miernikiem pojemności | opór mechaniczny kieruje diagnostykę na wirnik lub silnik; zaniżona pojemność względem nadruku wskazuje na kondensator, ale prawidłowy wynik nie potwierdza sprawności silnika |
| Jeden lub kilka biegów nie działa | uszkodzony przełącznik, przewód, złącze albo odpowiednie uzwojenie silnika | ciągłość styków przełącznika i przewodów, rezystancję między wspólnym wyprowadzeniem silnika a odczepami biegów | przerwa OL w jednym torze może wskazywać uszkodzony styk, przewód lub uzwojenie; konkretne wartości rezystancji zależą od wersji silnika |
| Wentylator działa, ale nie świeci lampa | zużyte źródło światła, brak styku w oprawce, uszkodzony przewód lub przycisk oświetlenia | źródło światła, stan oprawki oraz ciągłość obwodu przy odłączonym urządzeniu | sprawny wentylator oznacza, że zasilanie dociera do okapu, lecz nie rozstrzyga, czy uszkodzona jest żarówka, oprawka czy przełącznik |
| Nie działa ani silnik, ani światło | brak zasilania, uszkodzony przewód, zacisk, wspólny tor zasilający lub zespół przełączników | gniazdo za pomocą innego odbiornika, wtyczkę i przewód, połączenia wewnętrzne oraz ślady przegrzania | brak napięcia w gnieździe jest usterką instalacji; sprawne gniazdo kieruje diagnostykę do przewodu i obwodów okapu |
| Pojawiają się drgania lub metaliczne odgłosy | poluzowany filtr, szyba albo panel, ocierająca turbina, ciało obce, zużyte łożyska | mocowania części zewnętrznych i filtrów, wnętrze komory wentylatora oraz luz wirnika | hałas zmieniający się po dociśnięciu obudowy zwykle pochodzi z mocowania; szorstki obrót wirnika sugeruje problem mechaniczny napędu |
Słaby ciąg: filtr, tryb pracy czy wentylator?
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest odprowadzane przewodem wentylacyjnym, a filtr węglowy nie jest potrzebny. W trybie pochłaniacza powietrze wraca do kuchni i powinno przechodzić przez filtr z węglem aktywnym.
Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz, dlatego jego zatkanie ogranicza przepływ i może zwiększać hałas. W instrukcji rodziny urządzeń obejmującej OSC510 przewidziano jego regularne mycie. Zmiana koloru aluminium po myciu nie jest sama w sobie podstawą do wymiany. Nowy filtr jest potrzebny, gdy siatka jest rozerwana, trwale odkształcona, skorodowana albo nie daje się domyć.
Filtr węglowy pracuje tylko w trybie pochłaniacza. Typowa wersja jednorazowa nie nadaje się do mycia ani regeneracji. O nasyceniu może świadczyć powrót zapachów mimo czystego filtra tłuszczowego i prawidłowego przepływu powietrza. Sam słabszy podmuch nie rozstrzyga jednak o stanie filtra węglowego, ponieważ taki efekt może wywołać również zamknięta klapka, niedrożny kanał lub zużyty napęd.
Przy odłączonym zasilaniu sprawdź, czy klapka zwrotna porusza się bez zacinania i czy nie została oblepiona tłuszczem. W instalacji wyciągowej skontroluj także przewód: zgniecenie, ostre załamanie, niedrożna kratka albo redukcja przekroju mogą ograniczać wydajność i powodować szum. Nie uruchamiaj okapu do normalnej pracy bez zamontowanego filtra przeciwtłuszczowego.
Jak sprawdzić przełącznik, silnik i kondensator
Przed otwarciem obudowy odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo podłączony. Po zdjęciu filtra uzyskuje się dostęp do wnętrza, jednak sposób dalszego demontażu panelu i osłon może zależeć od wykonania urządzenia. Przed rozłączeniem wiązek zrób zdjęcia ich położenia i oznacz złącza. Nie opieraj montażu wyłącznie na kolorach przewodów.
Kontrola przełącznika
Odłącz przewody od badanego przełącznika, aby inne elementy obwodu nie zafałszowały wyniku. Miernikiem ustawionym na test ciągłości sprawdź, czy wybrany styk zamyka się po wciśnięciu odpowiadającego mu przycisku i rozłącza po wyłączeniu. Brak przejścia w jednej pozycji może wskazywać na zużyty styk, ale przed wymianą sprawdź jeszcze wsuwki, przewód oraz mechaniczne działanie przycisku i wspornika.
Pomiar uzwojeń silnika
Silnik należy odłączyć od przełącznika i – jeśli występuje – od kondensatora. Zmierz rezystancję między wspólnym zaciskiem a każdym odczepem prędkości. Poszczególne wyniki mogą się różnić, ponieważ biegi wykorzystują inne odczepy uzwojenia.
- OL lub brak przejścia w jednym torze oznacza przerwę w przewodzie, zabezpieczeniu termicznym albo uzwojeniu.
- Odczyt bliski zeru wymaga sprawdzenia dokumentacji i przewodów; zwykły multimetr nie pozwala pewnie rozpoznać zwarcia międzyzwojowego.
- Przejście między wyprowadzeniem uzwojenia a metalową obudową jest sygnałem niebezpiecznego uszkodzenia izolacji. Do miarodajnego badania izolacji służy odpowiedni miernik rezystancji izolacji.
- Prawidłowe, stabilne wartości na wszystkich odczepach nie wykluczają zużytych łożysk, uszkodzenia ujawniającego się po rozgrzaniu ani zwarcia międzyzwojowego.
Nie należy przenosić wartości rezystancji zmierzonych w innym modelu silnika na OSC510. Ocenę wykonuje się względem schematu, oznaczeń badanego silnika i porównania jego odczepów.
Pomiar kondensatora
Jeżeli przy silniku znajduje się kondensator pracy, odłącz go od obwodu i bezpiecznie rozładuj zgodnie z procedurą właściwą dla danego typu. Zmierz pojemność na zakresie µF i porównaj wynik z wartością oraz tolerancją nadrukowaną na obudowie. Wyraźnie zaniżony odczyt, pęknięcie, wybrzuszenie albo ślady przegrzania uzasadniają wymianę. Zamiennik musi mieć zgodną pojemność, odpowiedni rodzaj, co najmniej takie samo napięcie znamionowe i pasujące mocowanie.
Pomiary pod napięciem, bezpośrednie zasilanie silnika oraz badanie izolacji wymagają kwalifikacji, doświadczenia i właściwego wyposażenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie mostkuj przełączników ani zabezpieczeń w celu stałego uruchomienia urządzenia.
Dostęp do części i wymiana
Wiele elementów obsługowych znajduje się za dolnym filtrem przeciwtłuszczowym. Po jego wyjęciu można ocenić stan zaczepów, klapki, oprawy oświetlenia i widocznych połączeń. Dostęp do przełączników zwykle wymaga uwolnienia panelu przedniego, natomiast demontaż zespołu silnika może wymagać zdjęcia kolejnych osłon i odłączenia przewodu wentylacyjnego.
Podczas naprawy:
- Odłącz zasilanie i zabezpiecz płytę grzewczą przed spadającymi elementami.
- Wyjmij filtr, podtrzymując go drugą ręką, aby nie wygiąć siatki ani zaczepu.
- Przed zdjęciem szyby lub panelu zapewnij im podparcie. Rozróżniaj mocowanie lewe i prawe.
- Udokumentuj położenie przewodów oraz sposób poprowadzenia wiązki.
- Usuń tłuszcz z powierzchni montażowych bez zalewania silnika, przełączników i oprawek.
- Po montażu sprawdź stabilność filtra, szyby i obudowy, a następnie kolejno oświetlenie oraz każdy bieg wentylatora.
Jeśli przewód, złącze albo oprawka noszą ślady stopienia lub zwęglenia, sama wymiana żarówki nie wystarczy. Trzeba usunąć również przyczynę grzania, na przykład luźny styk. Pękniętej szyby nie naprawiaj klejem w miejscu narażonym na temperaturę i drgania; należy zastosować element o właściwych wymiarach i mocowaniach.
Jak dobrać części do Amica OSC510 1060440
Nazwa OSC510 nie powinna być jedynym kryterium zakupu. W tej kategorii identyfikatorem urządzenia jest kod wyrobu 1060440, a do pełnej weryfikacji potrzebne są:
- model OSC510,
- kod wyrobu 1060440,
- 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Przy prostych elementach porównaj dodatkowo cechy mające wpływ na montaż:
- filtr – wymiary zewnętrzne, grubość, typ siatki i położenie zaczepu;
- szyba i panel – wymiary, kolor, otwory oraz rozmieszczenie uchwytów;
- mocowania – stronę lewą lub prawą i kształt punktów zaczepienia;
- oświetlenie – rodzaj trzonka, napięcie, dopuszczalną moc, gabaryty i kształt klosza;

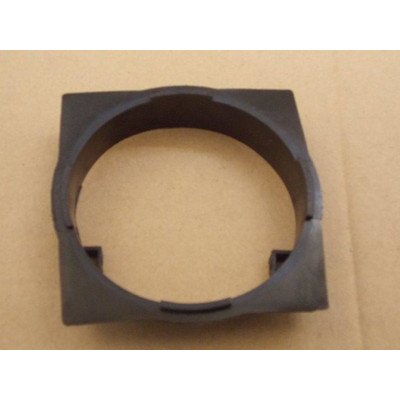

- klapka lub kołnierz – średnicę kanału, kierunek otwierania i sposób mocowania;
- silnik albo przełącznik – numer części, liczbę biegów, układ złączy, mocowanie oraz zgodność schematu przewodów.
Podobna szyba może mieć inaczej rozmieszczone uchwyty, a silnik z pasującą wtyczką może różnić się odczepami prędkości lub kondensatorem. Przed zamówieniem porównaj dane z tabliczki z opisem części. Jeśli na urządzeniu widnieje inny kod wyrobu, wróć do kategorii okapów Amica o szerokości 50 cm i wybierz stronę właściwego wariantu.
FAQ – części i naprawa okapu Amica OSC510
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, klapkę zwrotną oraz drożność przewodu. Silnik podejrzewa się mocniej, gdy wirnik obraca się zbyt wolno mimo swobodnego ruchu mechanicznego i prawidłowego toru sterowania.
Czy filtr węglowy jest potrzebny w każdym OSC510?
Nie. Filtr węglowy jest potrzebny podczas pracy jako pochłaniacz, gdy oczyszczone powietrze wraca do pomieszczenia. Przy prawidłowo wykonanym wyciągu odprowadzającym powietrze na zewnątrz filtr węglowy nie jest używany.
Dlaczego jeden bieg wentylatora nie działa?
Możliwa jest usterka styku przełącznika, przewodu, złącza lub konkretnego odczepu uzwojenia. Należy osobno sprawdzić ciągłość przełącznika i rezystancję odłączonego silnika. Sama obecność innych działających biegów nie wskazuje jednoznacznie winnej części.
Czy można zamontować dowolną żarówkę z pasującym gwintem?
Nie. Oprócz trzonka muszą zgadzać się napięcie, dopuszczalna moc, wymiary i warunki pracy. Zbyt duża moc może przegrzewać oprawkę lub klosz. Parametry porównaj z oznaczeniem starego źródła światła i danymi urządzenia.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach tabliczka jest zwykle umieszczona wewnątrz obudowy i może być widoczna po wyjęciu filtra przeciwtłuszczowego. Przed zakupem zapisz model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny.
Czy filtr aluminiowy trzeba wymienić, gdy zmieni kolor?
Nie zawsze. Aluminium może zmienić odcień po myciu, szczególnie w zmywarce, bez utraty funkcji. Wymiana jest uzasadniona przy rozerwaniu siatki, odkształceniu, korozji, uszkodzonym zaczepie albo zabrudzeniu, którego nie można skutecznie usunąć.
