1060442 - OSC510W (OSC510W) Amica
Części do okapu Amica OSC510W o kodzie wyrobu 1060442 obejmują między innymi filtry, elementy obudowy i mocowania, oświetlenie, przełączniki oraz podzespoły wentylatora. Słaby ciąg nie musi oznaczać awarii silnika — wcześniej warto skontrolować filtry i drogę przepływu powietrza. Przy doborze porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak ustalić przyczynę usterki okapu Amica OSC510W
Amica OSC510W 1060442 może pracować jako wyciąg, który odprowadza powietrze do kanału wentylacyjnego, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. Rozpoznanie trybu pracy jest pierwszym krokiem diagnostycznym: filtr węglowy jest potrzebny w pochłaniaczu, natomiast w prawidłowo skonfigurowanym wyciągu nie powinien niepotrzebnie ograniczać przepływu.
Model ma trzy stopnie pracy wentylatora i niezależnie włączane oświetlenie. Dzięki temu reakcja lampy pomaga wstępnie rozdzielić usterkę zasilania całego okapu od problemu dotyczącego wyłącznie napędu.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo usuwa parę | zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożny przewód, zamknięta klapka zwrotna, niewystarczający dopływ powietrza, osłabiony silnik | ustal tryb pracy, skontroluj filtry, wylot i przewód | poprawa po oczyszczeniu drogi powietrza przemawia przeciw wymianie silnika |
| Silnik buczy, ale nie startuje | zablokowany wirnik, zużyte łożyska, uszkodzony kondensator pracy, uzwojenie lub połączenie | po odłączeniu zasilania sprawdź swobodę wirnika oraz stan przewodów i kondensatora, jeśli występuje | swobodny wirnik nie potwierdza sprawności elektrycznej silnika |
| Działa tylko jeden bieg | zużyte styki przełącznika, przerwany przewód, przerwa w jednym z odczepów uzwojenia | pomiar ciągłości przełącznika i przewodów przy odłączonych złączach | prawidłowe styki kierują diagnostykę w stronę wiązki lub silnika |
| Nie działa silnik ani światło | brak zasilania, uszkodzony przewód, zacisk, wspólny wyłącznik lub zabezpieczenie | sprawdź gniazdo innym odbiornikiem i obejrzyj przewód bez rozbierania części pod napięciem | sprawne gniazdo nie potwierdza, że napięcie dociera do wnętrza okapu |
| Silnik działa, światło nie | uszkodzone źródło światła, oprawka, styki, przewód lub przełącznik lampy | zacznij od źródła światła o właściwych parametrach i oględzin oprawki | sprawna żarówka oznacza konieczność kontroli obwodu oświetlenia |
| Okap grzechocze lub wibruje | luźny filtr, szyba albo mocowanie, zabrudzony lub uszkodzony wirnik, klapka zwrotna, naprężony przewód wylotowy | ustal, czy dźwięk pojawia się na każdym biegu i czy dochodzi z obudowy, wylotu czy silnika | zmiana hałasu po dociśnięciu wyłączonej obudowy wskazuje raczej na mocowanie niż uzwojenie silnika |
Okap słabo ciągnie – filtr czy silnik?
Najpierw oceń, czy wentylator rzeczywiście pracuje wolniej, czy jedynie powietrze nie może swobodnie przepłynąć. Silnik może brzmieć normalnie, a wydajność spadnie przez zatłuszczony filtr aluminiowy, niedrożny przewód, zablokowaną klapkę zwrotną albo zbyt szczelne pomieszczenie.
- Ustal, czy okap działa jako wyciąg, czy pochłaniacz.
- Odłącz urządzenie od zasilania i wyjmij filtr przeciwtłuszczowy za jego zatrzask, podtrzymując go drugą ręką.
- Sprawdź, czy siatka nie jest zalepiona tłuszczem, zdeformowana albo przerwana.
- W trybie pochłaniacza skontroluj filtr węglowy. Utrata zdolności pochłaniania może być niewidoczna, dlatego ważny jest czas i intensywność użytkowania oraz powrót zapachów do kuchni.

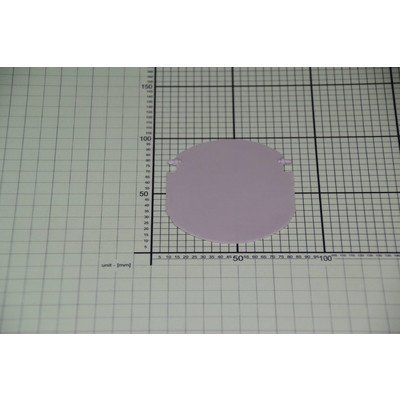

- W trybie wyciągu sprawdź dostępny odcinek przewodu, połączenia, wylot i ruch klapki zwrotnej. Zgnieciona rura, nagromadzony tłuszcz lub klapka ocierająca o króciec zmniejszają przepływ.
- Zapewnij dopływ powietrza do pomieszczenia. Jeżeli po uchyleniu okna wyciąg wyraźnie się poprawia, problem może dotyczyć wentylacji, a nie części okapu.
Metalowy filtr przeciwtłuszczowy można myć ręcznie łagodnym detergentem; przed założeniem powinien całkowicie wyschnąć. Zmiana koloru aluminium po myciu nie musi oznaczać uszkodzenia. Filtra węglowego FWU 50 nie należy traktować jak filtra tłuszczowego — w standardowym wykonaniu jest elementem wymiennym, przeznaczonym do pracy w trybie pochłaniacza.
Jak sprawdzić przełącznik i silnik miernikiem?
Poniższe pomiary wykonuje się przy fizycznie odłączonym zasilaniu. Przed rozpięciem przewodów zrób wyraźne zdjęcie złączy i oznacz ich położenie. Nie kieruj się samym kolorem izolacji, ponieważ układ przewodów może różnić się między wersjami części.
Kontrola przełącznika biegów
Odłącz przewody przełącznika, aby pomiar nie zamykał się przez silnik lub inne elementy. Ustaw multimetr na test ciągłości albo niski zakres rezystancji. W kolejnych położeniach przełącznika sprawdzaj połączenie styku wspólnego ze stykiem danego biegu, zgodnie z układem zapisanym przed demontażem.
- Brak przejścia na jednym położeniu, przy prawidłowym działaniu pozostałych, wskazuje na zużyty styk albo uszkodzenie mechanizmu przełącznika.
- Przejście na właściwym styku potwierdza tylko przewodzenie podczas pomiaru małym prądem. Nadpalony styk może nadal mieć zwiększoną rezystancję i zawodzić pod obciążeniem.
- Zwarcie kilku wyjść w położeniu, w którym powinien być wybrany jeden bieg, wymaga porównania z konstrukcją konkretnego przełącznika. Nie wolno przekładać przewodów metodą prób.
Kontrola uzwojeń silnika
Jeżeli złącze silnika ma przewód wspólny i osobne odczepy prędkości, zmierz rezystancję między przewodem wspólnym a każdym odczepem. Oczekuje się skończonych, zwykle różnych wyników. Nie podano tu jednej prawidłowej wartości, ponieważ zależy ona od wykonania silnika.
- Wynik OL lub nieskończona rezystancja na jednym torze może oznaczać przerwę w uzwojeniu, zabezpieczeniu termicznym, przewodzie albo połączeniu złącza.
- Wynik bliski zeru wymaga sprawdzenia dokumentacji silnika i przewodów pomiarowych; nie jest automatycznie dowodem zwarcia uzwojenia.
- Podobne, logicznie uporządkowane wyniki dla odczepów potwierdzają ciągłość, ale nie wykluczają zwarcia międzyzwojowego, które może ujawniać się dopiero przez grzanie, spadek momentu lub nadmierny pobór prądu.
- Pomiar między zaciskiem uzwojenia a metalową obudową nie powinien wykazywać ciągłości. Zwykły multimetr nie zastępuje jednak pomiaru rezystancji izolacji odpowiednim miernikiem.
Jeżeli silnik tylko buczy, przed zakupem sprawdź swobodę wirnika przy odłączonym urządzeniu. Opór, ocieranie lub wyczuwalny luz mogą wskazywać na łożyskowanie albo zabrudzenie. Jeśli w danym wykonaniu znajduje się kondensator pracy, należy zmierzyć jego pojemność po bezpiecznym odłączeniu i rozładowaniu, a wynik porównać z wartością oraz tolerancją zapisaną na obudowie. Brak wybrzuszenia nie potwierdza sprawności kondensatora.
Pomiar napięcia sieciowego wewnątrz pracującego okapu jest przeznaczony wyłącznie dla osoby posiadającej kwalifikacje, doświadczenie i wyposażenie do bezpiecznej pracy przy 230 V. Opisane czynności serwisowe nie są przeznaczone do wykonania przez osobę bez przygotowania.
Brak oświetlenia w OSC510W
Jeżeli wentylator pracuje, a lampa nie świeci, zacznij od źródła światła. Nowa żarówka lub zamiennik musi odpowiadać nie tylko rodzajem gwintu, ale także napięciem, dopuszczalną mocą, wymiarami i warunkami termicznymi oprawy. Sam fakt, że inne źródło daje się wkręcić, nie potwierdza zgodności.

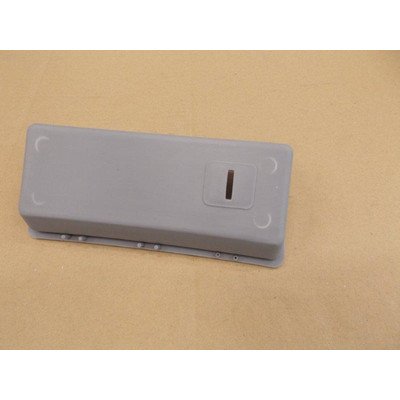

Po odłączeniu okapu i ostygnięciu lampy obejrzyj oprawkę. Nadpalenie, nalot, poluzowany styk lub stopiona izolacja wymagają usunięcia przyczyny, a nie tylko ponownego założenia żarówki. Gdy źródło światła jest sprawne, kolejnymi podejrzanymi są przełącznik, połączenia i przewody. Nie podginaj styków oprawki przy podłączonym urządzeniu.
Dostęp do części i wymiana
W tym okapie podstawowy dostęp eksploatacyjny uzyskuje się od spodu po otwarciu lub zdjęciu osłony i wyjęciu filtra przeciwtłuszczowego. Dokładna droga do silnika, przełącznika i wiązki zależy od wersji zamontowanych podzespołów oraz sposobu zamocowania okapu.
Filtr przeciwtłuszczowy i węglowy
- Odłącz okap od zasilania.
- Podeprzyj filtr i zwolnij jego zatrzask, aby nie spadł na płytę grzewczą.
- W pochłaniaczu zdejmij filtr węglowy zgodnie z jego mocowaniem; nie szarp elementu, jeżeli nadal trzyma go zaczep.
- Oczyść dostępne powierzchnie z tłuszczu bez zalewania silnika, przełączników i połączeń elektrycznych.
- Załóż całkowicie suchy filtr tłuszczowy i sprawdź, czy blokada zatrzasnęła się na całej szerokości.
Szyba, mocowania i panel
Przed demontażem szyby zabezpiecz płytę grzewczą i podtrzymuj element do chwili wyjęcia ostatniego mocowania. Lewe i prawe uchwyty mogą mieć lustrzaną geometrię, dlatego trzeba porównać stronę montażu, rozstaw zaczepów, długość i kolor wykonania. Pękniętej szyby nie należy ponownie dociskać uszkodzonym uchwytem — punktowe naprężenie może powiększyć pęknięcie.
Silnik kompletny
Po zdjęciu filtrów wykonaj zdjęcia połączeń, odłącz złącza i sprawdź sposób podparcia zespołu. Silnik lub obudowę wentylatora trzeba przytrzymywać podczas zwalniania mocowań. Po montażu wirnik powinien obracać się bez ocierania, przewody nie mogą znaleźć się w jego zasięgu, a filtry i osłony muszą zostać prawidłowo zablokowane. Przed pełnym złożeniem nie wykonuj prób z odsłoniętymi częściami pod napięciem.
Jak dobrać części do Amica OSC510W 1060442?
Podobne nazwy modeli nie oznaczają tej samej wersji technicznej. Przykładowo OSC510 i OSC510W występują z odrębnymi kodami wyrobu, dlatego samo hasło „część do OSC510” jest niewystarczające.
Do potwierdzenia zgodności przygotuj:
- pełny model OSC510W,
- kod wyrobu 1060442,
- 14-cyfrowy numer fabryczny z tabliczki znamionowej,
- oznaczenie wymontowanej części, jeżeli jest czytelne,
- zdjęcie złącza, mocowania i całego elementu.
Filtr węglowy FWU 50 o numerze 1006863 jest katalogowo przypisany przez producenta do OSC510W z kodem 1060442. Przy innych częściach nadal należy potwierdzić zgodność katalogową — szerokość okapu 50 cm, podobna obudowa, identyczny gwint żarówki lub pasujące złącze nie wystarczają do bezpiecznego doboru silnika, przełącznika, szyby czy uchwytu.
Jeżeli tabliczka wskazuje inny kod wyrobu, przejdź do okapów Amica o szerokości 50 cm i wybierz kategorię odpowiadającą dokładnemu oznaczeniu urządzenia.
FAQ – części i naprawa Amica OSC510W
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr tłuszczowy, nasycony filtr węglowy w pochłaniaczu, niedrożny przewód, zablokowaną klapkę zwrotną oraz niewystarczający dopływ powietrza. Silnik podejrzewa się mocniej, gdy droga przepływu jest drożna, a wentylator pracuje wolno, niestabilnie, przegrzewa się lub nie osiąga poszczególnych biegów.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Nie w typowym trybie wyciągu. Filtr węglowy służy do pochłaniania zapachów wtedy, gdy przefiltrowane powietrze wraca do pomieszczenia. W wyciągu może niepotrzebnie zwiększać opory przepływu, dlatego konfigurację należy porównać z instrukcją urządzenia.
Czy filtr FWU 50 pasuje do OSC510W?
Tak, producent wymienia OSC510W o kodzie 1060442 na liście urządzeń zgodnych z filtrem FWU 50, numer części 1006863. Przed zakupem warto mimo to potwierdzić kod wyrobu na tabliczce, ponieważ zbliżone oznaczenia modeli mogą dotyczyć innych wersji.
Dlaczego silnik działa tylko na jednym biegu?
Możliwa jest usterka przełącznika, przewodu albo jednego z odczepów silnika. Pomiar ciągłości przełącznika przy odłączonych przewodach pozwala sprawdzić, czy każde położenie zamyka właściwy tor. Sam pomiar rezystancji uzwojeń nie wykrywa wszystkich uszkodzeń występujących pod obciążeniem.
Czy można zamontować dowolną żarówkę z takim samym gwintem?
Nie. Muszą zgadzać się napięcie, rodzaj trzonka, dopuszczalna moc, wymiary oraz przeznaczenie do pracy w oprawie okapu. Zbyt duże źródło może nie zmieścić się pod osłoną, a niewłaściwe parametry mogą uszkodzić oprawkę lub elementy obwodu.
Gdzie znaleźć dane potrzebne do doboru części?
Tabliczka znamionowa okapu jest zwykle dostępna po wyjęciu filtra przeciwtłuszczowego. Do identyfikacji przygotuj model OSC510W, kod wyrobu 1060442 i pełny 14-cyfrowy numer fabryczny. Nie zamawiaj części wyłącznie na podstawie wyglądu starego elementu.
