Części do okapu Amica OSS522 o kodzie wyrobu 1160587 pozwalają naprawić między innymi słaby ciąg, głośną dmuchawę, niesprawne oświetlenie lub przyciski. Przed zamówieniem ustal przyczynę usterki i porównaj część z pełnymi danymi z tabliczki znamionowej — sama nazwa OSS522 nie musi rozstrzygać o wariancie wykonania.
Okap Amica OSS522 1160587 – budowa i istotne warianty
Amica OSS522 o kodzie wyrobu 1160587 jest okapem uniwersalnym o szerokości 50 cm, z jednym silnikiem, trzema prędkościami i przyciskowym sterowaniem. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni.
Sposób pracy ma znaczenie podczas diagnostyki i doboru filtrów:
- w trybie wyciągu potrzebny jest metalowy filtr przeciwtłuszczowy, natomiast filtr węglowy nie powinien ograniczać przepływu powietrza;
- w trybie pochłaniacza stosuje się filtr przeciwtłuszczowy oraz filtr węglowy pochłaniający zapachy;
- filtr przeciwtłuszczowy chroni dmuchawę i wnętrze okapu przed tłuszczem, dlatego nie należy używać urządzenia bez tego elementu;
- dla wariantu 1160587 producent wskazuje jeden filtr węglowy typu FWK 80, ale przed zakupem nadal warto sprawdzić kod wyrobu i numer fabryczny urządzenia.
Słaby ciąg nie zawsze oznacza uszkodzony silnik
Przed zamówieniem dmuchawy sprawdź, czy spadek wydajności wynika z samego okapu, czy z utrudnionego przepływu powietrza.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę w trybie wyciągu | zabrudzony filtr tłuszczowy, zablokowane klapki zwrotne, zwężona lub niedrożna rura, zatłuszczony wirnik, niewystarczający nawiew do kuchni | obejrzyj filtr pod światło, sprawdź drożność przewodu i swobodny ruch klapek; przy odłączonym zasilaniu skontroluj wirnik | poprawa po oczyszczeniu instalacji wskazuje na opory przepływu, a nie na konieczność wymiany silnika |
| Okap pracuje, lecz nie usuwa zapachów jako pochłaniacz | nasycony filtr węglowy, brak filtra albo niewłaściwy wariant | sprawdź obecność, oznaczenie i stan filtra węglowego | sprawny wentylator nie przywróci zdolności pochłaniania zużytemu wkładowi węglowemu |
| Nadmierny hałas i mały przepływ | mocno zabrudzony filtr, zwężenie przewodu, zablokowane klapki, oblepiony lub uszkodzony wirnik | porównaj hałas na kolejnych biegach, obejrzyj kanał i elementy dmuchawy | gwizd częściej wskazuje na zwężenie przepływu, grzechotanie na klapki lub luźne elementy, a tarcie na problem z wirnikiem |
| Para nadal rozchodzi się po kuchni mimo prawidłowej pracy silnika | niewłaściwe użycie biegu, boczne podmuchy, zbyt szczelne pomieszczenie lub problem z kanałem | włącz odpowiedni bieg przed intensywnym gotowaniem i zapewnij kontrolowany dopływ powietrza | taki wynik nie potwierdza usterki elektrycznej okapu |
Test z kartką papieru przy filtrze może jedynie wykazać, że powietrze jest zasysane. Nie mierzy rzeczywistej wydajności i nie rozstrzyga, czy kanał wentylacyjny jest prawidłowo wykonany.

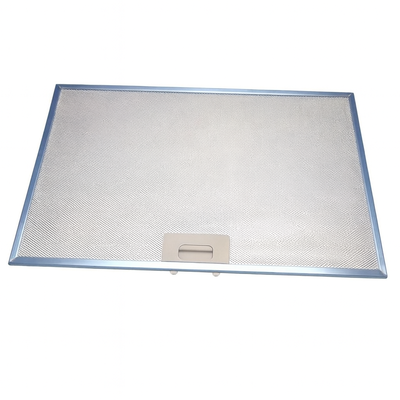

Metalowy filtr przeciwtłuszczowy należy regularnie myć zgodnie z instrukcją urządzenia. Przed ponownym montażem trzeba go dokładnie wysuszyć. Zmiana koloru aluminium po myciu w zmywarce sama w sobie nie oznacza uszkodzenia filtra; powodem wymiany są raczej deformacja, pęknięcia siatki, korozja albo niesprawne mocowanie.
Co sprawdzić, gdy wentylator nie działa
Jeżeli nie uruchamia się żaden element okapu, zacznij od sprawdzenia gniazda, wtyczki, zabezpieczenia obwodu i przewodu zasilającego. Działające światło potwierdza jedynie obecność zasilania w części urządzenia — nie dowodzi sprawności przełącznika biegów, przewodów ani silnika.
Po odłączeniu okapu od sieci:
- Zdejmij metalowy filtr, zwalniając jego zatrzask i podtrzymując element drugą ręką.
- Sprawdź, czy wnętrze nie jest zalane tłuszczem oraz czy złącza nie są poluzowane, nadpalone lub skorodowane.
- Obróć wirnik ręką. Powinien poruszać się bez blokowania i ocierania o obudowę. Wyczuwalny opór może wynikać z zabrudzenia, odkształcenia wirnika albo zużycia silnika.
- Sprawdź mechanizm przycisków. Jeżeli tylko jeden lub dwa biegi nie działają, podejrzenie częściej obejmuje przełącznik, styki, przewody lub odczepy uzwojenia niż całkowity brak zasilania urządzenia.
- Przed rozłączaniem przewodów wykonaj zdjęcie ich położenia i oznacz złącza. Nie dobieraj połączeń według samych kolorów przewodów, ponieważ silniki o podobnym wyglądzie mogą mieć inne wyprowadzenia.

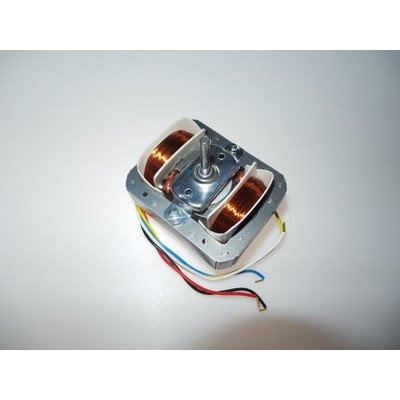

Pomiar silnika i obwodu sterowania
Rezystancję uzwojeń można mierzyć dopiero po odłączeniu urządzenia od sieci i odseparowaniu badanego silnika od instalacji. Ustaw miernik na pomiar rezystancji lub ciągłości i porównaj przejścia między zaciskami z dokumentacją silnika oraz układem przewodów wykonanym przed demontażem.
- Brak przejścia na torze uzwojenia może oznaczać przerwę w uzwojeniu, przewodzie albo zabezpieczeniu termicznym.
- Bardzo mała rezystancja może wskazywać zwarcie, ale wynik zależy od konstrukcji i zakresu miernika.
- Skończona, stabilna rezystancja nie potwierdza pełnej sprawności. Silnik może nadal mieć zwarcie międzyzwojowe, problem z łożyskowaniem, kondensatorem lub pracą pod obciążeniem.
- Należy również sprawdzić brak przejścia między uzwojeniem a metalową obudową silnika. Podejrzenie przebicia wyklucza dalsze użytkowanie okapu.
Nie ma jednej prawidłowej rezystancji dla wszystkich silników stosowanych w okapach OSS522. Wartość trzeba oceniać na podstawie oznaczenia konkretnej dmuchawy, punktów pomiarowych i jej schematu.
Pomiar napięcia na silniku podczas pracy pozwala rozróżnić uszkodzenie dmuchawy od braku sterowania: prawidłowe napięcie na wybranym biegu przy nieruchomym silniku kieruje diagnostykę w stronę silnika, jego zabezpieczenia lub kondensatora, natomiast brak napięcia — w stronę przełącznika, przewodów i połączeń. Jest to pomiar przy napięciu sieciowym, przeznaczony wyłącznie dla wykwalifikowanego serwisanta. Kondensatory trzeba bezpiecznie rozładować i sprawdzić zgodnie z procedurą właściwą dla zastosowanego układu.
Brak oświetlenia i problemy z przyciskami
W wariancie 1160587 występuje oświetlenie LED, lecz nie należy dobierać zamiennika tylko na podstawie napisu „LED do okapu”. Znaczenie mają wykonanie oprawki lub modułu, napięcie, moc, wymiary i sposób mocowania.
Gdy wentylator działa, a światło nie:
- sprawdź stan źródła światła oraz jego styków;
- poszukaj śladów przegrzania, tłuszczu i korozji w oprawce;
- jeżeli źródło jest odłączane, można skontrolować jego ciągłość tylko wtedy, gdy konstrukcja pozwala na taki test;
- brak widocznych uszkodzeń źródła nie wyklucza awarii przewodów, przycisku lub układu zasilającego oświetlenie.

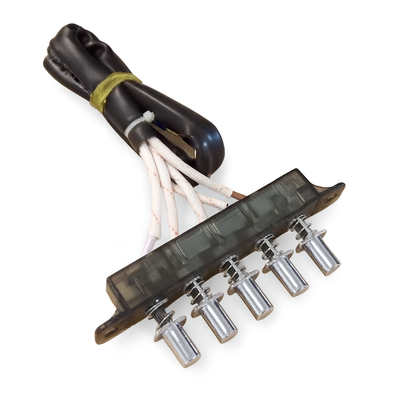

Jeśli przycisk wpada do wnętrza, zacina się albo nie pozostaje w wybranej pozycji, najpierw oceń element mechaniczny panelu. Wymiana samej nakładki nie pomoże, gdy uszkodzony jest znajdujący się pod nią przełącznik. Z kolei brak jednego biegu przy prawidłowej pracy pozostałych nie jest wystarczającym powodem do zamówienia kompletnej dmuchawy.
Skąd bierze się buczenie, grzechotanie lub stukanie
Charakter dźwięku pomaga zawęzić przyczynę:
- buczenie bez startu wirnika może towarzyszyć zablokowaniu turbiny, problemowi z silnikiem, kondensatorem lub zasilaniem uzwojeń;
- cykliczne ocieranie wskazuje na kontakt wirnika z obudową, odkształcenie elementu albo ciało obce;
- grzechotanie przy wylocie może pochodzić od luźnych lub uszkodzonych klapek zwrotnych;
- stukanie i drgania obudowy wymaga kontroli mocowania okapu, szyby, obudowy dmuchawy oraz przyłącza rury;
- głośny szum lub gwizd może wynikać z zabrudzonego filtra, niewłaściwego przewodu albo gwałtownego zwężenia kanału.
Przed wymianą silnika oczyść dostępne elementy, sprawdź mocowania i upewnij się, że wirnik jest kompletny. Nie prostuj popękanych łopatek i nie uruchamiaj niewyważonej turbiny — może ona zwiększać drgania i uszkodzić mocowania.
Dostęp do części i wymiana

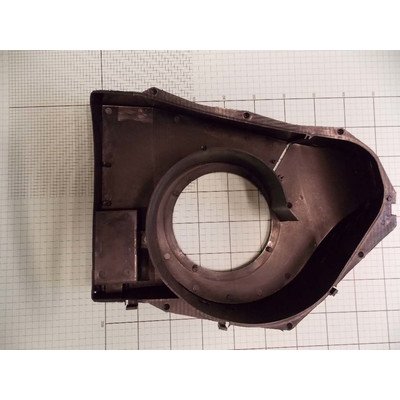

Filtr przeciwtłuszczowy jest dostępny od spodu okapu. Jego wyjęcie odsłania oświetlenie, część przewodów i obudowę dmuchawy. Zakres dalszego demontażu zależy od tego, czy okap zamontowano pod szafką, czy bezpośrednio na ścianie, oraz od położenia przewodu wentylacyjnego.
Przy wymianie części:
- Odłącz zasilanie i zabezpiecz płytę grzewczą przed spadającymi elementami.
- Zdejmij filtr, a przy pracach w pobliżu szyby podtrzymuj ją i sprawdź sposób jej mocowania.
- Wykonaj zdjęcia przewodów, złączy, przepustu oraz ułożenia elementów mechanicznych.
- Oczyść powierzchnie współpracujące bez zalewania silnika, przełączników i połączeń elektrycznych.
- Zamontuj część bez naprężania przewodów i bez blokowania wirnika lub klapek zwrotnych.
- Przed końcowym testem załóż filtr przeciwtłuszczowy, sprawdź stabilność obudowy i upewnij się, że żaden przewód nie znajduje się przy ruchomych lub ostrych elementach.
Wymiana silnika, przełącznika lub instalacji oświetlenia wymaga prawidłowego rozpoznania zacisków i ochrony przeciwporażeniowej. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do Amica OSS522
Nazwa OSS522 nie powinna być jedynym kryterium zakupu. Do identyfikacji przygotuj:
- pełny model: OSS522;
- kod wyrobu: 1160587;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie wymontowanej części, jeśli jest czytelne;
- zdjęcie złączy, mocowań i całego elementu przed demontażem.

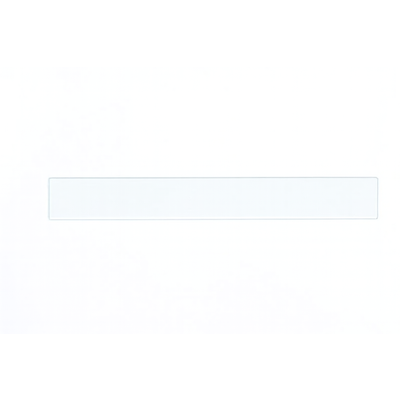

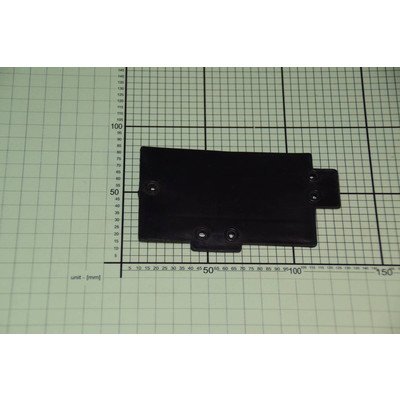

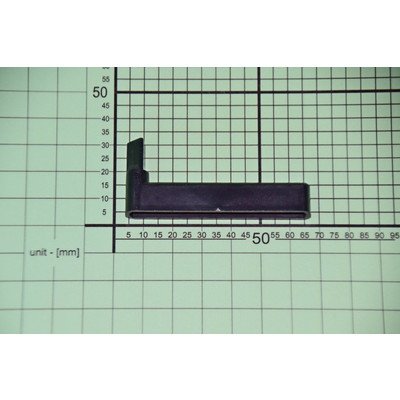

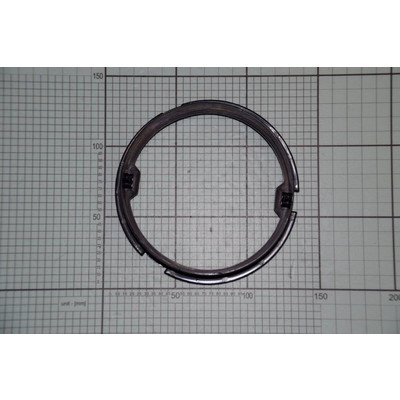

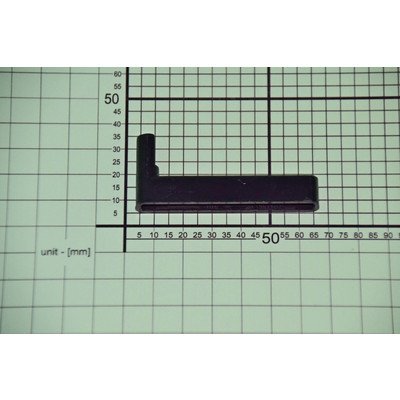

Przy filtrach porównaj typ, wymiary i zaczepy. Przy szybie oraz jej uchwytach sprawdź stronę montażu — lewe i prawe mocowanie mogą być różnymi częściami. Przy dmuchawie lub silniku znaczenie mają kierunek obrotów, konstrukcja turbiny, mocowania, wyprowadzenia i parametry elektryczne. Przyłącze rury oraz klapki zwrotne muszą odpowiadać średnicy i budowie wylotu; w OSS522 1160587 wylot ma nominalnie 120 mm.
Jeżeli z tabliczki wynika inny kod wyrobu, nie zakładaj zgodności tylko dlatego, że urządzenie wygląda podobnie. Wróć do kategorii okapów Amica o szerokości 50 cm i wybierz stronę odpowiadającą pełnym oznaczeniom urządzenia.
FAQ – części i naprawa okapu Amica OSS522
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź metalowy filtr, filtr węglowy w trybie pochłaniacza, drożność przewodu, klapki zwrotne, dopływ powietrza do kuchni oraz czystość wirnika. Silnik podejrzewaj po wykluczeniu oporów przepływu i kontroli jego pracy.
Czy filtr węglowy jest potrzebny, gdy okap jest podłączony do wentylacji?
Nie powinien być potrzebny w prawidłowo skonfigurowanym trybie wyciągu. Filtr węglowy stosuje się w trybie pochłaniacza. Metalowy filtr przeciwtłuszczowy musi natomiast pozostawać zamontowany w obu trybach.

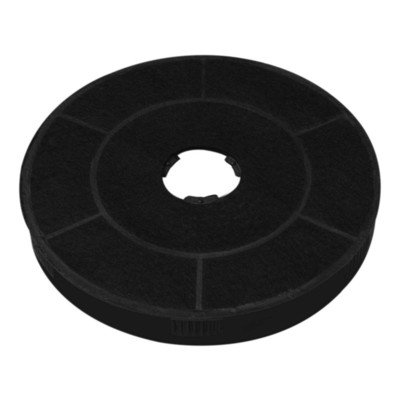

Jaki filtr węglowy pasuje do OSS522 1160587?
Dla kodu wyrobu 1160587 wskazany jest jeden filtr typu FWK 80. Przed zakupem porównaj jednak pełne dane z tabliczki, ponieważ sama nazwa OSS522 może nie identyfikować każdej wersji produkcyjnej.
Dlaczego działa światło, ale nie uruchamia się dmuchawa?
Taki objaw zawęża problem do obwodu wentylatora, lecz nie wskazuje jednej części. Sprawdzenia wymagają przyciski biegów, połączenia, przewody, swoboda wirnika, silnik i elementy jego obwodu. Działające oświetlenie nie potwierdza sprawności zasilania silnika.
Czy można dobrać silnik po wyglądzie i kolorach przewodów?
Nie. Podobne silniki mogą różnić się kierunkiem obrotów, liczbą wyprowadzeń, mocą, turbiną oraz sposobem sterowania biegami. Potrzebna jest zgodność katalogowa z kodem 1160587 i numerem fabrycznym oraz porównanie oznaczeń starej części.
Gdzie znajduje się tabliczka znamionowa okapu?
Zwykle jest umieszczona wewnątrz korpusu i staje się widoczna po wyjęciu filtra przeciwtłuszczowego. Odczytaj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny albo wykonaj wyraźne zdjęcie całej etykiety.
