1160949 - OSC5112I (OSC5112I) Amica
Części do okapu Amica OSC5112I o kodzie wyrobu 1160949 obejmują elementy filtracji, wentylatora, sterowania suwakowego, oświetlenia i obudowy. Słaby ciąg nie musi oznaczać awarii silnika — najpierw sprawdź filtr, ustawienie trybu pracy i przewód wentylacyjny. Część dobieraj według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Co warto wiedzieć o okapie Amica OSC5112I
Amica OSC5112I, kod wyrobu 1160949, to uniwersalny okap o szerokości 50 cm, wyposażony w jeden silnik, trzy prędkości wentylatora, sterowanie suwakowe i oświetlenie LED. Może pracować jako wyciąg, który odprowadza powietrze na zewnątrz, albo jako pochłaniacz, zwracający przefiltrowane powietrze do kuchni.
W tym modelu zastosowano jeden trójwarstwowy aluminiowy filtr przeciwtłuszczowy o wymiarach 300 × 390 mm. Do pracy w obiegu zamkniętym producent przewiduje jeden filtr węglowy FWU 50. Wylot powietrza ma średnicę 120 mm. Te dane są przydatne przy doborze filtrów, kołnierza, przewodu i elementów mocujących, ale części elektryczne oraz konstrukcyjne nadal należy potwierdzać według pełnych danych urządzenia.
Objaw nie wskazuje automatycznie uszkodzonej części
| Objaw | Co może być przyczyną | Jak podejść do sprawdzenia | Co oznacza wynik |
| Okap słabo usuwa parę | Zabrudzony filtr tłuszczowy, nasycony filtr węglowy, zły tryb pracy, niedrożny lub załamany przewód, brak dopływu powietrza, zabrudzony wirnik albo słabnący silnik | Zacznij od filtrów, ustawienia wyciąg/pochłaniacz i drożności instalacji. Sprawdź, czy na każdym biegu wyraźnie zmienia się strumień powietrza | Poprawa po obsłudze filtrów lub instalacji wyklucza potrzebę wymiany silnika. Brak różnicy między biegami kieruje uwagę na sterowanie, połączenia lub napęd |
| Silnik nie działa, ale światło świeci | Uszkodzony suwak, rozłączone złącze, przerwa w uzwojeniu, zablokowany wirnik lub awaria silnika | Po odłączeniu zasilania skontroluj przewody, styki suwaka i swobodę wirnika. Technik może wykonać pomiary obwodu sterowania i silnika | Sprawne oświetlenie potwierdza tylko część toru zasilania. Nie dowodzi, że napięcie dociera do silnika |
| Nie działa silnik ani oświetlenie | Brak zasilania, uszkodzony przewód, połączenie wewnętrzne, zabezpieczenie albo wspólny fragment instalacji | Sprawdź gniazdo innym odbiornikiem i obejrzyj przewód bez rozbierania urządzenia. Dalsza diagnostyka wymaga kontroli toru zasilania | Obecność napięcia w gnieździe nie potwierdza ciągłości przewodu ani sprawności połączeń wewnątrz okapu |
| Okap głośno pracuje lub drga | Luźny filtr, szyba lub mocowanie, zabrudzony albo ocierający wirnik, przeszkoda w przewodzie, luźna klapa lub zużyty napęd | Ustal, czy dźwięk pochodzi z obudowy, przewodu czy dmuchawy. Sprawdź zamocowanie filtra i elementów obudowy; po odłączeniu zasilania oceń ruch wirnika | Grzechotanie zależne od drgań częściej wskazuje mocowanie lub klapę, a tarcie i ciężki obrót — zabrudzenie albo problem mechaniczny dmuchawy |
| Nie działa oświetlenie, wentylator pracuje | Moduł LED, jego przewody, złącze lub styk suwaka oświetlenia | Sprawdź osadzenie połączeń i dobierz moduł o parametrach oraz mocowaniu zgodnych z wykonaniem fabrycznym | Sama moc 4 W podana dla oświetlenia okapu nie wystarcza do doboru modułu bez potwierdzenia kształtu, złącza i numeru części |
| Z okapu kapie tłusta ciecz | Przepełniony tłuszczem filtr, zabrudzone wnętrze lub skropliny wymieszane z osadem | Wyjmij filtr, oceń jego zabrudzenie i wyczyść dostępne powierzchnie zgodnie z instrukcją | Taki wyciek nie jest sam w sobie dowodem nieszczelności silnika ani konieczności wymiany dmuchawy |
Słaby ciąg — kolejność diagnostyki
1. Ustal tryb pracy
W trybie pochłaniacza powietrze wraca do pomieszczenia i wymagany jest filtr węglowy FWU 50. W trybie wyciągu powietrze powinno być odprowadzane przewodem na zewnątrz, a filtr węglowy należy usunąć, ponieważ stawia dodatkowy opór. W okapach uniwersalnych zmiana trybu może wymagać ręcznego przestawienia elementu kierującego przepływem.
Jeżeli urządzenie zostało ustawione jak pochłaniacz, mimo że jest podłączone do przewodu, część powietrza może wracać do kuchni. Odwrotna konfiguracja ogranicza skuteczność neutralizacji zapachów w obiegu zamkniętym.
2. Oceń filtr przeciwtłuszczowy
Aluminiowy filtr zatrzymuje tłuszcz przed dmuchawą. Powinien być czyszczony co miesiąc podczas normalnego użytkowania — ręcznie łagodnym detergentem lub w zmywarce, jeśli pozwala na to instrukcja. Zmiana koloru aluminium po myciu nie oznacza automatycznie uszkodzenia.
Filtr wymaga wymiany, gdy siatka jest rozerwana, trwale zdeformowana, skorodowana albo nie utrzymuje się w mocowaniu. Nie uruchamiaj okapu podczas gotowania bez zamontowanego filtra tłuszczowego.
3. Sprawdź filtr węglowy tylko w trybie pochłaniacza
Filtra FWU 50 nie należy myć ani regenerować. Producent zaleca wymianę co najmniej co 3–4 miesiące, częściej przy intensywnym gotowaniu. Nasycony wkład słabiej usuwa zapachy i zwiększa opór przepływu. Sam brak neutralizacji zapachów nie przesądza jednak o awarii wentylatora.
4. Skontroluj instalację wentylacyjną
OSC5112I ma wylot o średnicy 120 mm. Zwężenia, zgnieciony przewód elastyczny, nagłe załamania, zamknięta klapa lub niedrożny kanał mogą ograniczać przepływ mimo sprawnego silnika. Warto również sprawdzić zachowanie okapu przy uchylonym oknie. Wyraźna poprawa może świadczyć o niedostatecznym dopływie powietrza do szczelnego pomieszczenia.
Nie podłączaj okapu do czynnego przewodu dymowego ani spalinowego. W pomieszczeniu z urządzeniami spalającymi paliwo prawidłowy nawiew i zgodność instalacji powinien ocenić uprawniony instalator.
Jak sprawdzić sterowanie i silnik

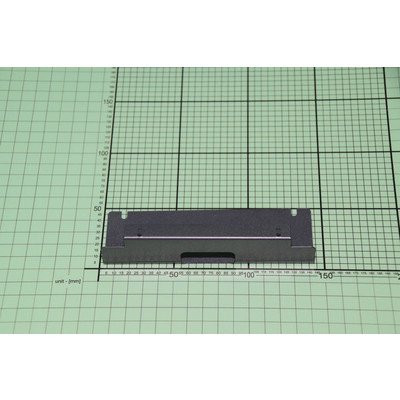

Przed demontażem filtra, osłon lub złączy odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Po wyjęciu filtra można obejrzeć dostępne mocowania, wnętrze czaszy i obszar dmuchawy. Dostęp do suwaków, instalacji oświetlenia lub kompletnego silnika może wymagać zdjęcia kolejnych osłon, a w części zabudów także odkręcenia okapu od szafki lub ściany.
Przed rozłączeniem instalacji zrób zdjęcia ułożenia przewodów i oznacz złącza. Nie opieraj montażu na kolorach przewodów ani przypadkowym schemacie innego modelu.
Kontrola mechaniczna dmuchawy
Po odłączeniu zasilania sprawdź, czy wirnik nie ociera o obudowę i czy nie jest oblepiony tłuszczem. Ciężki obrót, wyczuwalne zacięcia, luzy lub ślady tarcia wskazują na problem mechaniczny. Swobodny obrót nie potwierdza jednak sprawności uzwojeń ani prawidłowej pracy silnika pod obciążeniem.
Nie próbuj rozpędzać ręką wirnika podłączonego do napięcia ani uruchamiać rozebranego okapu bez zabezpieczonych części ruchomych.
Pomiar suwaka i obwodu silnika
Przy całkowicie odłączonym zasilaniu technik może sprawdzić multimetrem ciągłość styków przełącznika. Badany przewód lub styk trzeba odseparować od pozostałego obwodu, aby nie mierzyć połączenia przez inne podzespoły. W pozycji wyłączonej odpowiedni tor powinien być rozwarty, a po wybraniu biegu właściwy styk powinien się zamknąć.
Brak ciągłości w wybranej pozycji może wskazywać na zużyty lub zabrudzony przełącznik. Prawidłowy wynik nie potwierdza, że styk zachowuje się poprawnie pod obciążeniem.
Pomiar ciągłości uzwojenia silnika może ujawnić przerwę, ale bez dokumentacji tego wykonania nie należy oczekiwać jednej uniwersalnej rezystancji. Taki test nie wykrywa pewnie zwarć międzyzwojowych, przegrzewania ani spadku momentu podczas pracy.
Pomiary pod napięciem 230 V oraz diagnostyka pracującego silnika wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Dopiero potwierdzenie, że odpowiednie zasilanie dociera do silnika, a wirnik nie jest zablokowany, uzasadnia podejrzenie awarii samego napędu.
Wymiana filtrów, oświetlenia i elementów obudowy

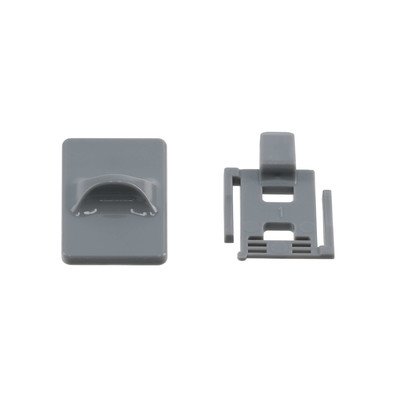

Filtr przeciwtłuszczowy zwalnia się za pomocą jego zatrzasku i opuszcza z prowadzenia. Przed założeniem nowego sprawdź, czy rama nie jest skrzywiona, a zaczep i mocowania w okapie nie są uszkodzone. Filtr musi przylegać stabilnie — luz może powodować drgania i grzechotanie.
Filtr węglowy montuje się po uzyskaniu dostępu za filtrem tłuszczowym, zgodnie z położeniem przewidzianym dla FWU 50. Nie należy stosować przypadkowego wkładu przyciętego wyłącznie do podobnego wymiaru, jeśli zmienia on mocowanie lub przepływ powietrza.

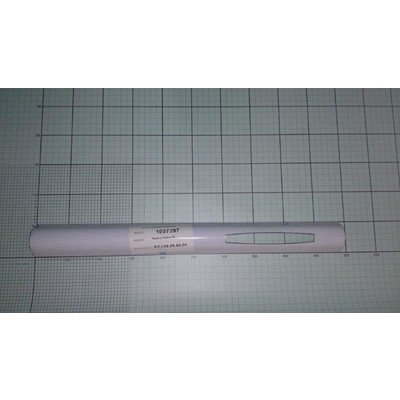

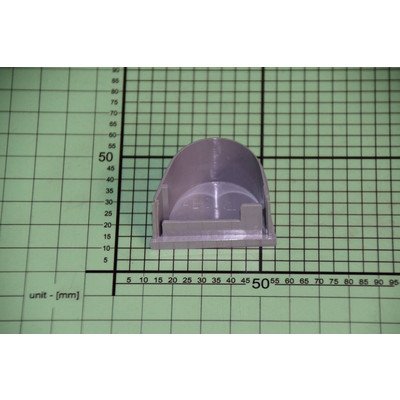

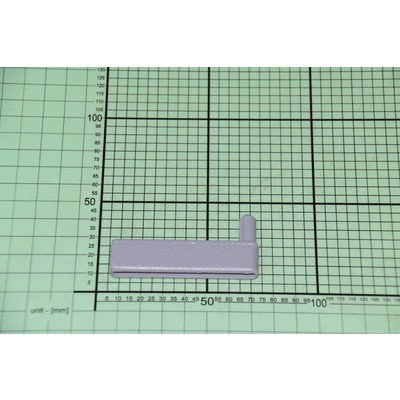

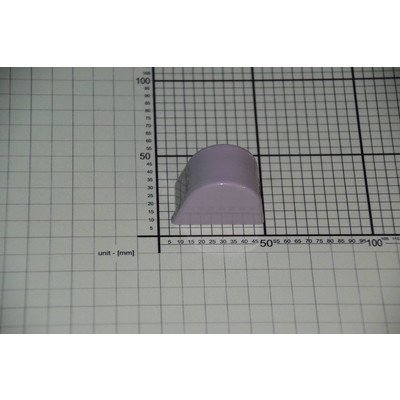

Przy wymianie szyby, panelu, narożnika lub uchwytu porównaj:
- szerokość i kształt elementu,
- lewą albo prawą stronę montażu,
- rozstaw i rodzaj mocowań,
- kolor oraz wykończenie powierzchni,
- zgodność katalogową z kodem wyrobu 1160949.
W oświetleniu LED trzeba zachować specyfikację, złącze, sposób mocowania i rozwiązanie zasilania właściwe dla urządzenia. Jeżeli modułu nie można bezpiecznie wyjąć według instrukcji właściwej dla wykonania okapu, jego wymianę należy zlecić serwisowi.
Po montażu sprawdź stabilność filtra i obudowy, ułożenie przewodów z dala od wirnika oraz drożność wylotu. Następnie uruchom osobno oświetlenie i każdy z trzech biegów, obserwując zmianę przepływu, nietypowe drgania, zapach przegrzania i odgłosy ocierania.
Jak dobrać części do Amica OSC5112I
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- pełny model OSC5112I,
- kod wyrobu 1160949,
- 14-cyfrowy numer fabryczny.
Samo oznaczenie OSC5112I może nie wystarczyć, jeśli w okresie produkcji zmieniono wykonanie podzespołu. Nie należy również mylić tej wersji z podobnie nazwanym OSC5112W ani dobierać części tylko na podstawie szerokości 50 cm.
W przypadku filtra tłuszczowego sprawdź dodatkowo wymiar 300 × 390 mm i kształt zaczepu. Przy filtrze węglowym potwierdź oznaczenie FWU 50. Silnik, suwak, przewody, elementy oświetlenia oraz części obudowy dobieraj według katalogowego przypisania do kodu wyrobu, nie tylko wyglądu i podobnego złącza.
Jeśli dane na tabliczce różnią się od nazwy tej strony, przejdź do kategorii okapów Amica o szerokości 50 cm i wybierz właściwe oznaczenie urządzenia.
FAQ – części i naprawa Amica OSC5112I
Jaki filtr węglowy pasuje do Amica OSC5112I 1160949?
Dla tego modelu producent wskazuje jeden filtr węglowy FWU 50. Jest on potrzebny podczas pracy w trybie pochłaniacza. W trybie wyciągu podłączonego do wentylacji filtr węglowy należy usunąć.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź zabrudzenie filtra tłuszczowego, zużycie filtra węglowego, ręczne ustawienie trybu pracy, drożność przewodu 120 mm i dopływ powietrza do kuchni. Silnik podejrzewa się po wykluczeniu tych przyczyn oraz ocenie sterowania i wirnika.
Dlaczego światło działa, ale wentylator się nie uruchamia?
Oświetlenie i silnik są sterowane niezależnie. Przyczyną może być suwak prędkości, złącze, przewód, zablokowana dmuchawa lub sam silnik. Działające światło nie potwierdza obecności zasilania na zaciskach silnika.
Czy aluminiowy filtr trzeba wymieniać co miesiąc?
Nie — co miesiąc należy go przede wszystkim czyścić. Wymiana jest potrzebna, gdy rama lub siatka są uszkodzone, skorodowane, trwale odkształcone albo filtr nie utrzymuje się prawidłowo w mocowaniu.
Czy część można dobrać wyłącznie po nazwie OSC5112I?
Bezpieczniej użyć pełnego zestawu danych: modelu OSC5112I, kodu wyrobu 1160949 i 14-cyfrowego numeru fabrycznego. Pozwala to rozróżnić warianty oraz potwierdzić właściwe mocowanie, złącze i wykonanie części.
