Części do okapu Amica OSC5112W 1160951
OSC5112W jest okapem uniwersalnym o szerokości 50 cm, wyposażonym w jeden silnik, trzy prędkości, sterowanie suwakowe i oświetlenie LED 4 W. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrem węglowym. Rozróżnienie trybu pracy jest ważne podczas diagnostyki: filtr węglowy stosuje się w obiegu zamkniętym, natomiast w trybie wyciągu powinien zostać usunięty, aby nie zwiększał niepotrzebnie oporu przepływu.

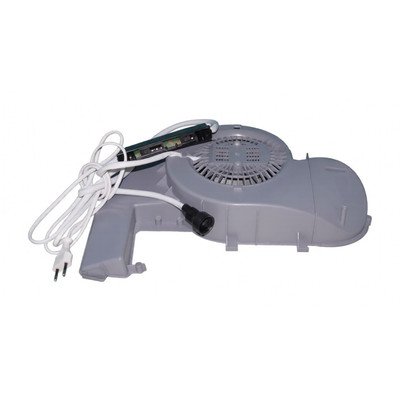

Do elementów występujących w tej rodzinie urządzeń należą filtr przeciwtłuszczowy, filtr węglowy FWU 50, kompletna dmuchawa, panel i wspornik przełącznika, oświetlenie z oprawką oraz części obudowy, takie jak szyba, jej mocowania, kołnierz wylotowy i zaczepy filtra. Nie każdą usterkę usuwa jednak wymiana podzespołu — słabe pochłanianie lub hałas mogą wynikać również z zabrudzenia albo nieprawidłowego sposobu podłączenia okapu.
Okap słabo usuwa parę i zapachy — od czego zacząć?
W pierwszej kolejności ustal, czy urządzenie pracuje jako wyciąg, czy pochłaniacz. Następnie porównaj zachowanie okapu na wszystkich trzech biegach.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Silnik przyspiesza, ale przepływ jest słaby | zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożny lub zgnieciony przewód | obejrzyj filtr i drogę wylotu; w trybie wyciągu wykonaj krótką próbę po odłączeniu przewodu | wyraźna poprawa bez przewodu wskazuje na opór instalacji, a nie automatycznie na uszkodzenie dmuchawy |
| Zapachy pozostają mimo prawidłowego nawiewu | nasycony filtr węglowy albo używanie pochłaniacza bez właściwego filtra | sprawdź obecność i stan filtra FWU 50 | filtr węglowy może wyglądać poprawnie mimo utraty zdolności pochłaniania zapachów |
| Przepływ jest słaby na każdym biegu również przy drożnym wylocie | zabrudzony wirnik, problem z silnikiem, jego kondensatorem lub sterowaniem | po odłączeniu zasilania sprawdź czystość turbiny i swobodę jej ruchu | mechaniczny opór lub ocieranie uzasadniają kontrolę dmuchawy; swobodny wirnik nie potwierdza jeszcze sprawności elektrycznej |
| Brakuje wyraźnej różnicy między biegami | zużyty suwak, uszkodzone połączenie albo obwód silnika | sprawdź działanie mechanizmu suwaka i ciągłość jego styków według schematu konkretnego wykonania | prawidłowe przełączanie styków kieruje diagnostykę w stronę silnika i jego obwodu, ale sam pomiar rezystancji nie wykrywa każdej usterki pod obciążeniem |
Model ma wylot o średnicy 12 cm. Zastosowanie węższej redukcji, mocno zagiętej rury, długiego przewodu albo zablokowanej klapy zwrotnej może zwiększyć hałas i zmniejszyć rzeczywisty przepływ. W takim przypadku wymiana silnika nie usunie przyczyny.
Filtr tłuszczowy i filtr węglowy pełnią różne funkcje
Filtr przeciwtłuszczowy zatrzymuje tłuste cząstki przed dmuchawą. W OSC5112W producent podaje aluminiową siatkę o wymiarach 300 × 390 mm. Filtr wyjmuje się od spodu po zwolnieniu jego blokady. Należy go czyścić co najmniej raz w miesiącu łagodnym detergentem; przebarwienie aluminium po myciu nie musi oznaczać uszkodzenia. Wymiana jest uzasadniona, gdy siatka jest rozerwana, trwale zdeformowana, skorodowana albo nie utrzymuje się w mocowaniu.
Filtr węglowy FWU 50 służy do neutralizowania zapachów tylko podczas pracy w trybie pochłaniacza. Montuje się go za filtrem tłuszczowym. Wersja przewidziana przez producenta nie jest filtrem regenerowanym — nie należy jej myć. Instrukcja dla rodziny OSC5112 zaleca wymianę co 3–4 miesiące, a przy intensywnym gotowaniu częściej. O konieczności wymiany może świadczyć utrzymywanie się zapachów, wzrost hałasu i spadek przepływu, ale podobne objawy powoduje również zabrudzona siatka tłuszczowa lub niedrożny wylot.
Nie uruchamiaj okapu bez filtra przeciwtłuszczowego. Tłuszcz osadzający się wewnątrz obudowy i na silniku utrudnia chłodzenie, przyspiesza zabrudzenie mechanizmu oraz zwiększa zagrożenie pożarowe.
Buczenie, drgania i nietypowy hałas
Jeżeli okap hałasuje, ustal, kiedy dźwięk się pojawia:
- buczenie bez obrotów może być związane z zablokowanym wirnikiem, zużyciem silnika, kondensatorem lub brakiem prawidłowego zasilania jego obwodu;
- tarcie albo cykliczne stukanie wskazuje na kontakt wirnika z osłoną, zabrudzenie łopatek lub luz mocowania;
- wibracje nasilające się po podłączeniu rury kierują uwagę na przewód, redukcję, kołnierz i klapę zwrotną;
- metaliczny szum podczas wybiegu może świadczyć o zużyciu ułożyskowania dmuchawy;
- hałas po ponownym założeniu filtra może oznaczać niewłaściwe osadzenie siatki, uszkodzoną zasuwkę albo luźne mocowanie.
Po odłączeniu urządzenia od sieci zdejmij filtr i ostrożnie sprawdź, czy turbina nie jest oblepiona tłuszczem, nie ociera o obudowę i obraca się bez wyraźnych zacięć. Nie próbuj rozpędzać jej przy podłączonym zasilaniu ani pracować przy odsłoniętych elementach elektrycznych.
Okap nie uruchamia silnika albo nie zmienia biegów
Gdy oświetlenie działa, ale dmuchawa nie reaguje, zasilanie dochodzi przynajmniej do części instalacji. Nie rozstrzyga to jednak, czy sprawny jest suwak wentylatora, przewody, kondensator i silnik. Jeżeli nie działa ani silnik, ani lampa, przed demontażem sprawdź gniazdo, wtyczkę oraz przewód zasilający pod kątem uszkodzeń i nadpaleń.
Po zdjęciu filtra można uzyskać dostęp do wnętrza okapu. Przed rozłączeniem przewodów wykonaj czytelne zdjęcia ich rozmieszczenia i oznacz złącza. Nie opieraj montażu wyłącznie na kolorach przewodów, ponieważ mogą one różnić się między seriami produkcyjnymi.
Odłączony przełącznik można zbadać miernikiem w trybie ciągłości lub małej rezystancji. Trzeba ustalić, które styki powinny zwierać się w położeniach 0, 1, 2 i 3, korzystając ze schematu konkretnego elementu. Brak przejścia na jednym położeniu może wskazywać na zużyty styk albo uszkodzenie mechanizmu. Prawidłowy wynik testu bez obciążenia nie wyklucza styku, który nagrzewa się lub przerywa podczas pracy.
Rezystancję uzwojeń silnika mierzy się dopiero po odłączeniu go od instalacji i kondensatora. Przerwa między właściwymi wyprowadzeniami wskazuje na uszkodzenie obwodu uzwojenia, a przejście między uzwojeniem i metalową obudową jest sygnałem niebezpiecznego uszkodzenia izolacji. Nie należy przyjmować jednej wartości rezystancji jako prawidłowej dla każdego silnika okapu — układ wyprowadzeń i wyniki zależą od wykonania dmuchawy.
Pomiary napięcia podczas pracy oraz próbne zasilanie silnika napięciem sieciowym 230 V są przeznaczone wyłącznie dla osób z kwalifikacjami. Opisane czynności serwisowe wymagają odpowiednich uprawnień, doświadczenia, zabezpieczonego stanowiska i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Kondensator może wymagać bezpiecznego rozładowania zgodnie z procedurą właściwą dla zastosowanego elementu.
Nie działa oświetlenie okapu
OSC5112W ma niezależnie sterowane oświetlenie LED o mocy 4 W. Gdy dmuchawa działa prawidłowo, a lampa nie świeci, sprawdź kolejno:
- czy źródło światła jest prawidłowo osadzone i nie ma widocznych śladów przegrzania;
- stan oprawki, odbłyśnika, zaczepu i przewodów;
- działanie suwaka oświetlenia;
- ciągłość połączeń po odłączeniu urządzenia od sieci.
Nowe źródło światła musi mieć taki sam typ trzonka, dopuszczalne napięcie, moc i gabaryty jak element przewidziany dla urządzenia. Samo oznaczenie „LED 4 W” nie potwierdza zgodności, jeżeli różnią się trzonek, kształt lub sposób osadzenia. Nadpalona oprawka albo luźny styk wymagają usunięcia przyczyny — wymiana samej żarówki może dać jedynie krótkotrwały efekt.
Szyba, mocowania i zaczepy filtra
Pękniętą szybę, wsporniki i mocowania dobiera się według wersji urządzenia, a nie wyłącznie szerokości 50 cm. Znaczenie mają kształt, rozstaw punktów montażowych, strona lewa lub prawa, kolor i sposób współpracy z panelem okapu. Mocowania mogą wyglądać podobnie, lecz różnić się długością albo położeniem zaczepów.
Podczas demontażu szyby podtrzymuj ją przed odkręceniem lub zwolnieniem ostatniego mocowania. Nie dokręcaj elementów na siłę i nie montuj szyby na skrzywionym wsporniku. Jeżeli pęknięcie powstało bez uderzenia, przed założeniem nowej części sprawdź, czy obudowa nie jest odkształcona, a uchwyty nie naprężają szkła.
Jak dobrać część do OSC5112W?
Dla urządzeń Amica potrzebne są trzy dane z tabliczki znamionowej:
- model: OSC5112W;
- kod wyrobu: 1160951;
- pełny, 14-cyfrowy numer fabryczny.
Tabliczka okapu jest zwykle dostępna po wyjęciu filtra przeciwtłuszczowego. Zapisz wszystkie oznaczenia lub wykonaj wyraźne zdjęcie bez zasłaniania cyfr. Kod 1160951 odróżnia tę wersję od podobnie nazwanych modeli, w tym OSC5112I. Sam wygląd części, szerokość okapu albo zgodne złącze nie wystarczają do potwierdzenia dopasowania dmuchawy, przełącznika, szyby czy elementów oświetlenia.
Przy filtrach porównaj dodatkowo wymiary i sposób mocowania, przy szybie — stronę oraz rozstaw uchwytów, a przy częściach elektrycznych — numer części, złącza i parametry. Jeżeli oznaczenie urządzenia jest inne niż 1160951, przejdź do kategorii okapów Amica o szerokości 50 cm i wyszukaj właściwy kod wyrobu. Przed zamówieniem przygotuj zdjęcie tabliczki znamionowej oraz starej części z widocznymi oznaczeniami.
FAQ — części do Amica OSC5112W
Czy filtr węglowy jest potrzebny, gdy okap podłączono do wentylacji?
Nie. W trybie wyciągu powietrze jest usuwane na zewnątrz, dlatego filtr węglowy należy wyjąć. Pozostawiony filtr zwiększa opór. Filtr FWU 50 jest potrzebny w trybie pochłaniacza, gdy oczyszczone powietrze wraca do kuchni.
Jak często czyścić filtr aluminiowy?
Instrukcja dla tej rodziny okapów zaleca czyszczenie filtra przeciwtłuszczowego co miesiąc. Przy częstym smażeniu kontroluj go częściej. Nie wymieniaj sprawnego filtra tylko dlatego, że aluminium przebarwiło się po myciu.
Czy buczenie oznacza uszkodzenie silnika?
Nie musi. Buczenie może powodować zablokowany lub ocierający wirnik, zużyte ułożyskowanie, problem z kondensatorem, niedrożny filtr albo instalacja wylotowa stawiająca nadmierny opór. Najpierw sprawdź elementy mechaniczne i drożność przepływu.
Dlaczego okap działa podobnie na wszystkich biegach?
Przyczyną może być przełącznik suwakowy, połączenie przewodów, obwód silnika lub jego mechaniczny opór. Pomiar przełącznika i uzwojeń wykonuje się po odłączeniu części, ale wyniki trzeba interpretować dla konkretnego układu — przypadkowa wartość z innego modelu nie jest właściwym wzorcem.
Czy do doboru części wystarczy oznaczenie OSC5112W?
Nie. Wymagany jest również kod wyrobu 1160951 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Różne wykonania o podobnej nazwie mogą mieć inne szyby, mocowania, dmuchawy lub elementy sterowania.
Gdzie znajduje się tabliczka znamionowa okapu?
Najczęściej wewnątrz obudowy, w miejscu widocznym po wyjęciu dolnego filtra przeciwtłuszczowego. Przed szukaniem tabliczki odłącz okap od zasilania i zabezpiecz filtr przed upadkiem.
