Części do okapu Amica OSC5211I 1160955
Amica OSC5211I jest uniwersalnym okapem o szerokości 50 cm, wyposażonym w jeden silnik, trzy prędkości pracy, przyciskowy przełącznik typu izostat oraz oświetlenie LED. Urządzenie może pracować jako wyciąg odprowadzający powietrze do kanału wentylacyjnego albo jako pochłaniacz z filtrem węglowym. To rozróżnienie ma znaczenie zarówno podczas diagnostyki słabego przepływu, jak i przy wyborze filtrów oraz elementów wylotu.
W tym modelu mogą być potrzebne między innymi filtr przeciwtłuszczowy, filtr węglowy, dmuchawa, przełącznik, źródło światła, kołnierz przewodu, mocowania szybek, klosz lub elementy obudowy. Podobny objaw nie przesądza jednak, którą część należy wymienić.
Jak rozpoznać przyczynę usterki okapu?
| Objaw | Co może go powodować | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę i zapachy | zabrudzony filtr tłuszczowy, nasycony filtr węglowy, niedrożny lub zagięty przewód, zamknięta klapa wylotu, wolno pracujący silnik | stan filtrów, drożność wylotu i różnicę między biegami | poprawa po oczyszczeniu toru powietrza wskazuje na ograniczenie przepływu, a nie na konieczność wymiany dmuchawy |
| Silnik nie pracuje, ale światło działa | uszkodzony izostat, połączenie przewodów, kondensator silnika lub dmuchawa | reakcję każdego biegu, swobodę wirnika oraz ciągłość styków przełącznika | sprawne światło potwierdza obecność zasilania w części okapu, lecz nie potwierdza sprawności obwodu silnika |
| Działa tylko jeden bieg | zużyte styki izostatu, uszkodzona wiązka albo obwód odpowiedniego odczepu silnika | przejścia przełącznika osobno dla pozycji 1, 2 i 3 oraz stan złączy | brak przejścia na wybranej pozycji wskazuje na przełącznik lub połączenie; prawidłowe styki wymagają dalszej kontroli silnika |
| Silnik buczy, lecz nie rusza | zablokowany wirnik, zużyte łożyskowanie, utrata pojemności kondensatora lub uszkodzenie uzwojenia | po odłączeniu zasilania sprawdzić ręcznie ruch wirnika, a kondensator zmierzyć miernikiem pojemności | swobodny wirnik nie wyklucza awarii kondensatora ani uszkodzenia elektrycznego silnika |
| Okap stuka albo mocno drga | źle osadzony filtr, luźna szybka lub obudowa, zabrudzony albo uszkodzony wirnik, luźny kanał wylotowy | mocowania dostępne od spodu, zatrzaski filtra, wirnik i połączenie przewodu | hałas zależny od biegu może pochodzić z dmuchawy, ale rezonans obudowy może dawać bardzo podobny efekt |
| Nie działa oświetlenie | uszkodzone źródło LED, oprawka, przewody lub styk przełącznika światła | stan lampy i oprawki oraz ciągłość obwodu po odłączeniu zasilania | wymiana lampy nie pomoże, jeśli napięcie nie dociera przez przełącznik lub uszkodzone złącze |
Okap słabo ciągnie – od czego zacząć?
Najpierw ustal tryb pracy urządzenia. W trybie pochłaniacza powietrze wraca do kuchni, dlatego potrzebny jest właściwie zamontowany filtr z węglem aktywnym. Nasycony filtr może nadal wyglądać poprawnie, ale słabiej zatrzymuje zapachy i stawia większy opór przepływowi. Filtra tego typu nie należy myć ani regenerować, jeżeli producent części nie określił go wyraźnie jako regenerowalny.
W trybie wyciągu filtr węglowy nie powinien niepotrzebnie ograniczać przepływu. Sprawdź natomiast, czy przewód odprowadzający nie jest zgnieciony, nadmiernie załamany lub zatkany oraz czy klapa i kratka wylotowa otwierają się swobodnie. Jeżeli silnik wyraźnie zmienia prędkość na kolejnych biegach, a ciąg pozostaje słaby, bardziej prawdopodobne jest ograniczenie toru powietrza niż całkowita awaria dmuchawy.

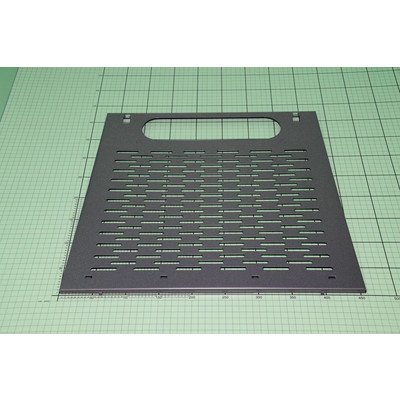

Metalowy filtr przeciwtłuszczowy można oczyścić łagodnym detergentem. Po myciu musi całkowicie wyschnąć przed montażem. Zmiana koloru aluminium po kolejnych myciach nie jest sama w sobie dowodem uszkodzenia. Filtr należy wymienić, gdy jest zdeformowany, pęknięty, nie trzyma się w prowadnicach albo nie można skutecznie usunąć osadu.
Brak pracy silnika lub jednego z biegów
OSC5211I ma sterowanie przyciskowe typu izostat. Jeżeli nie działa tylko jedna prędkość, zacznij od mechanizmu przycisku, styków przełącznika i złącza przewodu danego biegu. Gdy wszystkie biegi są martwe, ale oświetlenie działa, należy sprawdzić wspólny tor zasilania silnika, przełącznik, połączenia dmuchawy i – jeżeli występuje przy danym wykonaniu silnika – kondensator pracy.
Po odłączeniu okapu od sieci izostat można zbadać multimetrem ustawionym na test ciągłości lub niski zakres rezystancji. Przed wypięciem przewodów zrób zdjęcie i oznacz każde złącze. Dla kolejnych pozycji przełącznika porównaj, czy zwierają się właściwe styki. Brak przejścia mimo prawidłowego wciśnięcia przycisku wskazuje na zużycie styku lub mechanizmu. Samo przejście elektryczne bez obciążenia nie wyklucza jednak styku nadpalonego, który zachowuje się nieprawidłowo dopiero podczas pracy silnika.
Nie należy ustalać funkcji przewodów wyłącznie na podstawie ich kolorów. Wymienny silnik, wiązka lub przełącznik mogą mieć inne oznaczenia niż element zdemontowany, nawet jeśli złącze wygląda podobnie.

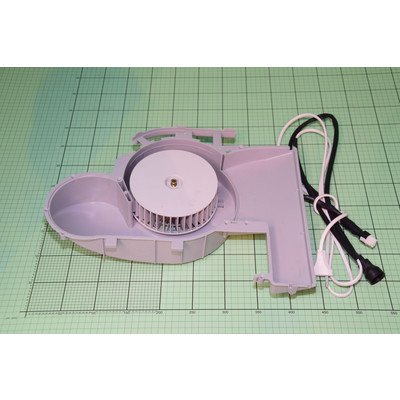

Jak sprawdzić dmuchawę i kondensator?
Przy odłączonym zasilaniu zdejmij filtr przeciwtłuszczowy i oceń, czy wirnik nie ociera o obudowę, nie jest oblepiony tłuszczem oraz obraca się bez zacięć. Pęknięta łopatka, duży luz osiowy lub tarcie mogą powodować spadek wydajności i drgania. Wirnika nie należy rozpędzać ręką przy podłączonym urządzeniu.
Rezystancję uzwojeń silnika mierzy się po odłączeniu jego przewodów od instalacji okapu i kondensatora. Szuka się przerwy w uzwojeniu, zwarcia między wyprowadzeniami oraz niepożądanego połączenia z metalową obudową. Nie ma jednej prawidłowej wartości rezystancji dla wszystkich silników stosowanych w okapach. Wyniki trzeba odnieść do schematu, oznaczeń silnika lub sprawnego egzemplarza tego samego typu. Zwykły pomiar omomierzem nie wykrywa pewnie zwarcia międzyzwojowego ujawniającego się pod obciążeniem.
Jeżeli silnik ma kondensator, jego pojemność należy zmierzyć po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego wyprowadzenia. Wynik porównuje się z wartością i tolerancją nadrukowaną na obudowie kondensatora. Wybrzuszenie, wyciek lub wynik wyraźnie poza tolerancją uzasadniają wymianę. Sprawna pojemność nie potwierdza jednak automatycznie sprawności uzwojeń i przełącznika.
Pomiary napięcia sieciowego oraz próby silnika poza urządzeniem są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi i zabezpieczenia stanowiska. Nie wolno uruchamiać silnika przez przypadkowe łączenie przewodów ani omijać przełącznika bez schematu konkretnego wykonania.
Dostęp i wymiana części w OSC5211I
Przed demontażem odłącz okap od zasilania, zabezpiecz płytę grzewczą i poczekaj, aż oświetlenie ostygnie. Dostęp serwisowy rozpoczyna się od zwolnienia zatrzasku i wyjęcia filtra przeciwtłuszczowego. Za nim znajdują się elementy toru powietrza oraz mocowania części wewnętrznych.
- Filtr przeciwtłuszczowy: podeprzyj go podczas zwalniania zasuwki, aby nie spadł na płytę. Po montażu sprawdź, czy zatrzask wrócił do pozycji blokującej.
- Filtr węglowy: stosuj tylko w konfiguracji pochłaniacza. Zamontuj go zgodnie z kierunkiem i mocowaniem przewidzianym dla tego okapu; luźny filtr może hałasować i nie oczyszczać całego strumienia powietrza.
- Szybki i mocowania: zapamiętaj stronę montażu. Lewe i prawe mocowanie mogą mieć lustrzaną geometrię i nie są automatycznie zamienne.

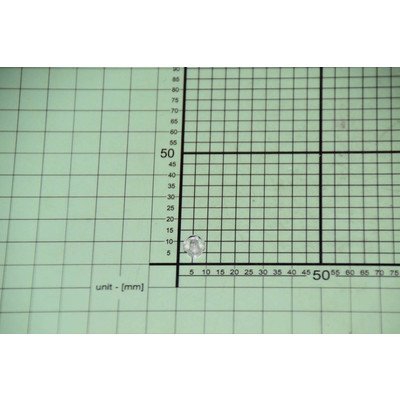

- Izostat: przed wypięciem konektorów sfotografuj ich położenie. Sprawdź także szybkę przycisku i mechaniczne przeniesienie nacisku, ponieważ pęknięty element obsługowy może naśladować awarię elektryczną.
- Dmuchawa: usuń filtr i elementy osłaniające zgodnie z konstrukcją urządzenia, odłącz oznaczone przewody, a następnie zwolnij mocowania zespołu. Nie opieraj ciężaru dmuchawy na wiązce elektrycznej.
- Oświetlenie: zastosuj część o tej samej specyfikacji elektrycznej, konstrukcji oprawki i wymiarach jak element fabryczny. Sam gwint lub podobny wygląd nie potwierdza zgodności.
Po naprawie sprawdź osadzenie filtrów i szyb, drożność wylotu, działanie światła oraz wyraźną zmianę obrotów pomiędzy trzema biegami. Stuki, zapach przegrzanej izolacji, iskrzenie albo samoczynne wyłączanie zabezpieczenia oznaczają, że urządzenie należy natychmiast odłączyć i ponownie skontrolować.
Jak dobrać właściwą część do Amica OSC5211I?
Podstawą jest tabliczka znamionowa okapu. Dla urządzeń Amica potrzebne są:
- pełny model OSC5211I,
- kod wyrobu 1160955,
- pełny, 14-cyfrowy numer fabryczny.
Samo określenie „okap Amica 50 cm” nie wystarcza. Podobne modele mogą mieć inne wymiary filtrów, mocowania szybek, przełączniki, wiązki, dmuchawy albo wykonania oświetlenia. Przy częściach mechanicznych porównaj stronę montażu, rozstaw zaczepów, wymiary i kształt. Przy częściach elektrycznych sprawdź również oznaczenie producenta części, parametry, liczbę styków i układ złączy.
Jeżeli oznaczenie na tabliczce różni się od OSC5211I lub kodu 1160955, przejdź do kategorii okapów Amica o szerokości 50 cm i odszukaj właściwy wariant. W razie wątpliwości prześlij czytelne zdjęcie całej tabliczki znamionowej oraz oznaczeń zdemontowanej części.
FAQ – części i naprawa okapu Amica OSC5211I
Czy słabe pochłanianie oznacza uszkodzenie silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy używany w trybie pochłaniacza, drożność przewodu oraz klapę wylotową. Silnik podejrzewaj wtedy, gdy wirnik pracuje wyraźnie zbyt wolno, nie osiąga różnych prędkości albo nie uruchamia się mimo sprawnego sterowania.
Czy filtr węglowy jest potrzebny podczas pracy jako wyciąg?
Nie. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, a dodatkowy filtr węglowy może ograniczać przepływ. Jest on przeznaczony do trybu pochłaniacza, w którym oczyszczone powietrze wraca do pomieszczenia.
Dlaczego okap działa tylko na jednym biegu?
Przyczyną może być izostat, poluzowane lub nadpalone złącze albo uszkodzenie obwodu danego odczepu silnika. Sprawdzenie należy zacząć od ciągłości styków przełącznika, a dopiero później przejść do diagnostyki dmuchawy.
Czy można dobrać filtr tylko na podstawie wymiarów?
Wymiary są ważne, ale nie wystarczają. Trzeba porównać także położenie zatrzasku, ramkę, zaczepy i zgodność katalogową z kodem wyrobu 1160955. Filtr o zbliżonej szerokości może nie zablokować się prawidłowo.
Jakie dane są potrzebne do doboru części?
Przygotuj model OSC5211I, kod wyrobu 1160955 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy mocowaniach, przełączniku, dmuchawie lub oświetleniu warto dołączyć również zdjęcie części i jej oznaczeń.
