1160962 - OSC5241I (OSC5241I) Amica
Części do okapu Amica OSC5241I o kodzie wyrobu 1160962 pozwalają usunąć problemy ze słabym przepływem powietrza, hałasem, oświetleniem lub sterowaniem. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd części nie potwierdza zgodności.
Jakie części zastosowano w okapie Amica OSC5241I?
OSC5241I o kodzie wyrobu 1160962 jest okapem uniwersalnym o szerokości 50 cm, przeznaczonym do pracy jako wyciąg lub pochłaniacz. Ma jeden silnik, trzy prędkości sterowane przyciskami, oświetlenie LED oraz wylot powietrza o średnicy 120 mm.

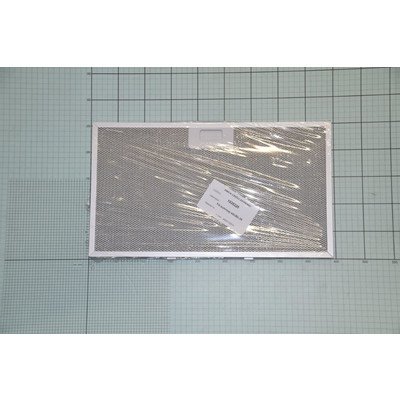

Od strony spodniej znajduje się jeden aluminiowy filtr przeciwtłuszczowy o wymiarach 440 × 250 × 9 mm. Podczas pracy w obiegu zamkniętym stosowane są dwa filtry węglowe typu FWU 50. Filtry węglowe nie są potrzebne, gdy urządzenie działa jako wyciąg i odprowadza powietrze do właściwego kanału wentylacyjnego.
W zależności od usterki wymiany mogą wymagać między innymi filtr, dmuchawa z silnikiem i wirnikiem, elementy sterowania przyciskowego, oświetlenie, przewody, kołnierz wylotowy albo mocowania. Nie należy wybierać tych części wyłącznie na podstawie podobieństwa do elementu z innego okapu serii OSC.
Okap słabo pochłania parę lub zapachy
Najpierw ustal, w jakim trybie pracuje urządzenie. Przyczyny słabego działania pochłaniacza i wyciągu nie są identyczne.
| Objaw | Co może być przyczyną | Jak to rozróżnić | Następny krok |
| Silny przepływ powietrza, ale zapach pozostaje w kuchni | Nasycone albo brakujące filtry węglowe w trybie pochłaniacza | Sprawdź, czy powietrze wraca do pomieszczenia i czy zamontowano dwa filtry FWU 50 | Wymień komplet filtrów węglowych; nie myj ich ani nie regeneruj wodą |
| Słaby przepływ na każdym biegu | Zatłuszczony filtr aluminiowy, niedrożny kanał, zablokowana klapa lub zabrudzona turbina | Obejrzyj filtr pod światło, skontroluj drożność widocznego odcinka przewodu i swobodę klapy zwrotnej | Wyczyść i wysusz filtr, usuń przeszkodę lub przejdź do kontroli dmuchawy |
| Okap działa lepiej po uchyleniu okna | Za mały dopływ powietrza do pomieszczenia | Porównaj pracę wyciągu przy zamkniętym i lekko uchylonym oknie, bez zmiany biegu | Zapewnij prawidłowy nawiew; wymiana silnika nie usunie problemu instalacji wentylacyjnej |
| Silnik pracuje, lecz prawie nie ma wydmuchu | Wirnik obraca się zbyt wolno, jest zabrudzony albo uszkodzony; przewód jest zgnieciony lub rozłączony | Sprawdź odgłos pracy, stan wirnika oraz połączenie przewodu z kołnierzem | Oczyść układ, popraw przewód lub dobierz właściwą dmuchawę |
Aluminiowy filtr przeciwtłuszczowy można umyć ręcznie łagodnym detergentem. Przed ponownym montażem musi całkowicie wyschnąć. Odbarwienie aluminium po kolejnych myciach nie musi oznaczać utraty sprawności; podstawą wymiany są pęknięcia, trwałe odkształcenie siatki, uszkodzone zamknięcie lub brak możliwości usunięcia osadu.
Nie oceniaj wydajności wyłącznie za pomocą kartki przykładanej do filtra. Taki test może wykazać, że powietrze jest zasysane, ale nie pozwala określić rzeczywistego przepływu ani odróżnić zabrudzonej turbiny od oporów w kanale wentylacyjnym.
Dmuchawa buczy, hałasuje albo nie startuje
Buczenie po wybraniu biegu nie jest samo w sobie dowodem uszkodzenia silnika. Podobny objaw mogą powodować zablokowany lub ocierający wirnik, zużyte łożyskowanie, wadliwe połączenie, przełącznik biegów albo kondensator współpracujący z silnikiem — jeżeli występuje w danym wykonaniu dmuchawy.
Po odłączeniu okapu od zasilania zdejmij filtr przeciwtłuszczowy i sprawdź dostępne elementy:
- czy łopatki turbiny nie są oblepione tłuszczem, pęknięte lub przesunięte;
- czy w komorze nie znajduje się ciało obce;
- czy wirnik, jeśli jest bezpiecznie dostępny, obraca się płynnie bez ocierania i wyraźnego luzu;
- czy mocowania dmuchawy, kołnierza i obudowy nie są poluzowane;
- czy złącza nie mają śladów przegrzania, stopienia albo korozji.
Swobodny obrót wirnika wyklucza część usterek mechanicznych, ale nie potwierdza sprawności uzwojeń ani kondensatora pod obciążeniem. Z kolei pomiar ciągłości uzwojenia może ujawnić przerwę, lecz poprawny wynik nie wyklucza zwarć międzyzwojowych lub usterki pojawiającej się po rozgrzaniu.
Kondensator bada się miernikiem pojemności po bezpiecznym odłączeniu i rozładowaniu elementu. Wynik należy porównać z wartością oraz tolerancją nadrukowaną na kondensatorze zastosowanym w konkretnej dmuchawie. Nie ma jednej pojemności właściwej dla wszystkich silników okapów, dlatego nie wolno dobierać zamiennika na podstawie wartości znalezionej dla innego modelu.
Pomiar napięcia na pracującym okapie oraz diagnostyka obwodu silnika pod napięciem są przeznaczone dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczeń. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Brak działania wentylatora, światła lub przycisków
Zakres niedziałających funkcji pomaga wybrać właściwy kierunek diagnostyki:
- nie działa wentylator ani oświetlenie — przed zakupem podzespołu sprawdź zasilanie gniazda, wtyczkę, przewód okapu oraz połączenia wejściowe;
- oświetlenie działa, lecz wentylator nie reaguje — zasilanie urządzenia prawdopodobnie dochodzi, a kontroli wymagają przyciski biegów, przewody, kondensator i dmuchawa;
- wentylator działa na części biegów — podejrzenie pada na przełącznik izostatowy, jego mechanizm, styki lub połączenia poszczególnych odczepów silnika;
- wentylator działa, ale nie świeci lampa — sprawdź źródło światła, oprawkę, styki i obwód przycisku oświetlenia;
- przycisk nie pozostaje w wybranej pozycji — problem może być mechaniczny i dotyczyć izostatu, stabilizatora lub mocowania panelu, a nie dmuchawy.
Przy wymianie oświetlenia zgodność mocy nie wystarcza. Trzeba porównać napięcie, rodzaj źródła, trzonek lub złącze, wymiary, sposób osadzenia oraz miejsce na przewody. Nie montuj lampy o większej mocy niż przewidziana dla urządzenia, ponieważ może przegrzewać oprawkę i sąsiednie elementy.
Jak uzyskać dostęp do części?
Podstawowy dostęp serwisowy prowadzi od spodu okapu. Przed rozpoczęciem pracy odłącz urządzenie od sieci i upewnij się, że nie może zostać przypadkowo włączone. Zabezpiecz płytę grzewczą oraz ostre krawędzie obudowy.
- Zwolnij zatrzask i podeprzyj aluminiowy filtr, aby nie wypadł na płytę.

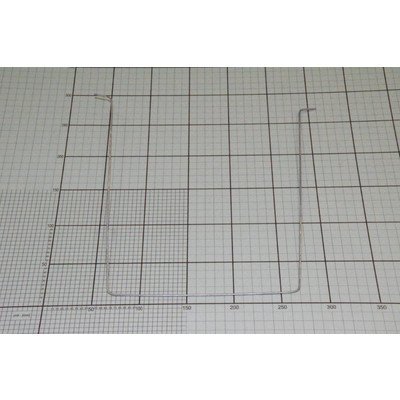

- Jeżeli okap pracuje jako pochłaniacz, wyjmij filtry węglowe zgodnie ze sposobem mocowania zastosowanym przy dmuchawie.
- Obejrzyj wnętrze, mocowania, przewody i złącza. Przed ich rozpięciem wykonaj zdjęcie oraz oznacz położenie połączeń.
- Aby wymontować dmuchawę lub panel sterowania, usuń tylko osłony i mocowania należące do danego zespołu. Nie ciągnij za przewody i nie podważaj zatrzasków bez ustalenia kierunku ich zwalniania.
- Po naprawie sprawdź, czy przewody nie dotykają wirnika, filtr jest poprawnie zablokowany, a kołnierz i kanał nie mają nieszczelności.
Zakres demontażu może różnić się między wykonaniami produkcyjnymi. Jeśli elementu nie można wyjąć od spodu, dalszy dostęp może wymagać odłączenia przewodu wentylacyjnego lub zdjęcia okapu z mocowania. Taką pracę należy wykonywać z pomocą drugiej osoby, aby urządzenie nie spadło i nie uszkodziło przewodu zasilającego.
Jak dobrać część do OSC5241I?
Dla urządzeń Amica przygotuj trzy dane z tabliczki znamionowej:
- model: OSC5241I;
- kod wyrobu: 1160962;
- pełny 14-cyfrowy numer fabryczny.
Model OSC5241I występował również w kategorii sklepu pod kodem 1160962, ale sama nazwa modelu nie powinna być jedyną podstawą doboru. Warianty części mogą różnić się datą produkcji, mocowaniem, złączem, długością przewodów lub wykonaniem zespołu.
Przy filtrze przeciwtłuszczowym porównaj wymiary 440 × 250 × 9 mm, zatrzask i ułożenie ramki. Dla filtrów węglowych potwierdź typ FWU 50 oraz wymaganą liczbę dwóch sztuk. Przy dmuchawie, przełączniku i oświetleniu kieruj się zgodnością katalogową z kodem wyrobu i numerem części, a nie wyłącznie zdjęciem. Ostateczny krok przed zamówieniem to porównanie danych z tabliczki oraz oznaczenia wymontowanego elementu.
FAQ – części i naprawa Amica OSC5241I
Czy słabe pochłanianie oznacza uszkodzoną dmuchawę?
Nie. Najpierw sprawdź tryb pracy, filtr aluminiowy, filtry węglowe, dopływ świeżego powietrza oraz drożność kanału. Dmuchawę podejrzewaj, gdy wirnik pracuje nieprawidłowo, ociera, nie osiąga obrotów albo przepływ pozostaje słaby mimo sprawnej instalacji.
Czy filtr węglowy FWU 50 można umyć?
Nie. Standardowy FWU 50 jest filtrem z węglem aktywnym przeznaczonym do wymiany po nasyceniu. Kontakt z wodą nie przywróci jego zdolności pochłaniania zapachów. Filtr aluminiowy należy natomiast regularnie odtłuszczać i dokładnie suszyć.
Ile filtrów węglowych potrzeba do OSC5241I 1160962?
Producent wskazuje dla tego modelu dwa filtry węglowe typu FWU 50. Stosuje się je podczas pracy w trybie pochłaniacza; przy prawidłowo wykonanym wyciągu do kanału wentylacyjnego nie są używane.
Dlaczego silnik buczy, ale wirnik nie rusza?
Przyczyną może być blokada lub ocieranie wirnika, zużycie silnika, problem z kondensatorem albo obwodem sterowania. Najpierw, przy odłączonym zasilaniu, sprawdź swobodę ruchu i stan turbiny. Samo buczenie nie wskazuje części, którą należy kupić.
Czy można dobrać dmuchawę tylko po wyglądzie i złączu?
Nie. Dwie podobne dmuchawy mogą mieć inne mocowanie, wyprowadzenia, charakterystykę silnika lub kierunek ułożenia turbiny. Potrzebna jest zgodność z OSC5241I, kodem wyrobu 1160962, numerem fabrycznym i oznaczeniem starego zespołu.
Gdzie szukać tabliczki znamionowej okapu?
Zwykle znajduje się wewnątrz obudowy, w przestrzeni widocznej po zdjęciu filtra przeciwtłuszczowego. Odczytaj ją przy odłączonym zasilaniu i sfotografuj w całości, tak aby zachować model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny.
