1160963 - OSC5213W (OSC5213W) Amica
Części do okapu Amica OSC5213W o kodzie wyrobu 1160963 obejmują między innymi filtry, elementy oświetlenia, sterowania, mocowania i dmuchawę. Słaby ciąg nie musi oznaczać awarii silnika — przyczyną może być zabrudzony filtr albo niedrożny odpływ powietrza. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OSC5213W 1160963
OSC5213W to uniwersalny okap Amica o szerokości 50 cm, pracujący jako wyciąg albo pochłaniacz. Ma jeden zespół wentylatora, trzy prędkości, sterowanie przyciskami oraz wymienny filtr przeciwtłuszczowy. W trybie pochłaniacza stosowany jest filtr węglowy FWU 50. Wśród elementów przeznaczonych do tego wykonania występują również dmuchawa, części prowadnic i mocowań, kołnierz wylotowy, klosz oraz oświetlenie z trzonkiem E14.
Podobny wygląd części nie potwierdza zgodności. Warianty okapów z rodziny OSC mogą różnić się filtrem, turbiną, uchwytami, przełącznikiem, złączami oraz sposobem montażu.
Od objawu do możliwej przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zatłuszczony filtr metalowy, zużyty filtr węglowy, zablokowany kanał, zagięta rura, zamknięta klapa albo niedostateczny dopływ powietrza do kuchni | sprawdź filtr, drożność wylotu oraz zachowanie okapu po uchyleniu okna | poprawa po oczyszczeniu filtra wskazuje na ograniczony przepływ; poprawa po uchyleniu okna sugeruje problem z nawiewem, a nie z dmuchawą |
| Powietrze przepływa, ale zapach pozostaje | zużyty lub niewłaściwy filtr węglowy | ustal, czy okap pracuje jako pochłaniacz, i sprawdź typ oraz okres użytkowania filtra | filtr węglowy odpowiada za zapachy, natomiast filtr metalowy przede wszystkim zatrzymuje tłuszcz |
| Okap buczy, drga albo grzechocze | źle osadzony filtr, poluzowana obudowa, ciało obce w turbinie, ocierający wirnik, zużyte łożyskowanie lub ograniczony przepływ | przy odłączonym zasilaniu sprawdź mocowanie filtrów, przewodu i kołnierza oraz delikatnie obróć wirnik | ocieranie, duży luz lub nierówny obrót uzasadniają kontrolę dmuchawy; swobodny obrót nie wyklucza usterki elektrycznej silnika |
| Światło działa, lecz wentylator nie startuje | przełącznik, przewody, kondensator silnika — jeśli występuje w danym wykonaniu — albo silnik | sprawdź, czy silnik reaguje na każdy bieg, czy tylko buczy i czy wirnik nie jest zablokowany | buczenie bez rozruchu może wskazywać na problem rozruchowy lub mechaniczny, ale samo w sobie nie rozstrzyga, którą część wymienić |
| Wszystkie biegi działają prawie tak samo | styki przełącznika, połączenia albo obwody poszczególnych prędkości silnika | potrzebna jest kontrola przełącznika i oddzielnych torów uzwojeń | obecność kilku różnych rezystancji nie potwierdza pełnej sprawności silnika; wartości należy oceniać według schematu konkretnego wykonania |
| Nie działa ani oświetlenie, ani wentylator | brak zasilania, uszkodzony przewód, zacisk, łącznik lub element wspólny obwodów | zacznij od gniazda, wtyczki i przewodu, a dopiero później podejrzewaj oddzielnie lampę i silnik | jednoczesny brak obu funkcji częściej kieruje diagnostykę na wspólny tor zasilania niż na dwie niezależne awarie |
Jak sprawdzić słaby ciąg bez kupowania części na próbę
Najpierw ustal tryb pracy okapu. W trybie wyciągu powietrze jest odprowadzane przewodem na zewnątrz. W trybie pochłaniacza wraca do pomieszczenia po przejściu przez filtr przeciwtłuszczowy i węglowy. Ta różnica zmienia kolejność diagnostyki.
- Wyłącz urządzenie i wyjmij wtyczkę z gniazda.
- Zwolnij uchwyt filtra przeciwtłuszczowego, podtrzymując filtr drugą ręką. Nie wyginaj aluminiowej ramki.
- Oceń, czy siatka jest równomiernie drożna, czy została zalepiona tłuszczem albo mechanicznie uszkodzona.
- Metalowy filtr umyj zgodnie z instrukcją urządzenia i dokładnie wysusz przed montażem. Filtra węglowego FWU 50 nie należy traktować jak metalowego filtra tłuszczowego — standardową wersję wymienia się po utracie zdolności pochłaniania zapachów.
- W wyciągu sprawdź rurę, kołnierz o średnicy 120 mm i zakończenie kanału. Spłaszczona rura, wiele ostrych załamań, niedrożna kratka albo zablokowana klapa zwiększają opory i hałas.
- Krótka próba bez gotowania, po uchyleniu okna, pomaga ocenić dopływ powietrza. Wyraźna poprawa ciągu wskazuje na zbyt szczelne pomieszczenie lub niewystarczający nawiew.
Nie uruchamiaj okapu podczas gotowania bez filtra przeciwtłuszczowego. Tłuszcz może wtedy osadzać się bezpośrednio na silniku, przewodach i obudowie.

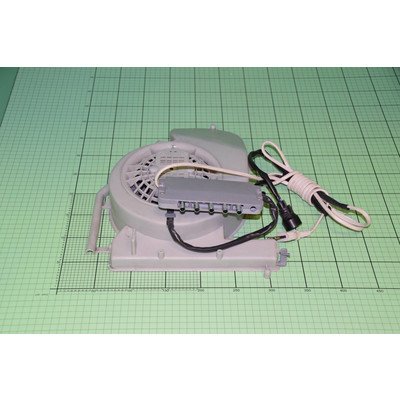

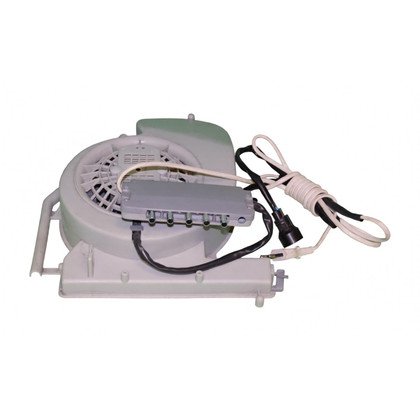

Kontrola dmuchawy, przełącznika i instalacji
Po zdjęciu filtra można obejrzeć przestrzeń zasysania i sprawdzić, czy wirnik nie jest oblepiony tłuszczem, pęknięty albo blokowany przez ciało obce. Przed obracaniem wirnika urządzenie musi być odłączone od sieci. Jeżeli wirnik ociera, ma znaczny luz lub obraca się skokowo, dalsza praca może powiększyć uszkodzenie.
Pomiar silnika wykonuje się po odłączeniu jego złącza od pozostałej instalacji. W silniku z oddzielnymi torami prędkości mierzy się rezystancję między przewodem wspólnym a wyprowadzeniami kolejnych biegów. Wyniki powinny tworzyć logiczne, powtarzalne ścieżki, ale nie ma jednej prawidłowej wartości dla wszystkich dmuchaw. Przerwa w jednym torze może wyjaśniać brak konkretnego biegu. Podobne wyniki lub ciągłość uzwojeń nie wykluczają zwarcia międzyzwojowego, które może ujawniać się dopiero pod obciążeniem.
Jeżeli zastosowano kondensator pracy silnika, mierzy się jego pojemność po odłączeniu i bezpiecznym rozładowaniu. Wynik porównuje się z oznaczeniem na obudowie i podaną tolerancją. Wymiana kondensatora na próbę nie potwierdza diagnozy: spadek obrotów może pozostać, jeśli przyczyną jest silnik, sterowanie, obciążenie mechaniczne albo ograniczony przepływ.
Kontrola napięć podczas pracy, izolacji silnika oraz obwodów sieciowych wymaga właściwych przyrządów i procedur. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia oraz narzędzi odpowiednich do pracy przy napięciu sieciowym. Nie są przeznaczone dla osoby bez przygotowania. Zwykły pomiar rezystancji multimetrem nie zastępuje badania izolacji odpowiednim miernikiem.
Oświetlenie E14 — co sprawdzić przed wymianą oprawki
Gdy wentylator działa, a lampa nie świeci, zacznij od źródła światła. W tej kategorii występuje zamienne oświetlenie LED z trzonkiem E14, jednak przed montażem trzeba potwierdzić dopuszczalny typ, gabaryty i moc dla oprawki. Żarówka musi zmieścić się pod kloszem i być przeznaczona do warunków panujących w okapie.
Jeśli nowe, właściwie dobrane źródło światła również nie działa, obejrzyj styki oprawki pod kątem nadpalenia, korozji i poluzowania. Uszkodzony klosz należy wymienić, ponieważ osłania lampę przed tłuszczem i przypadkowym dotknięciem. Pomiar napięcia w oprawce wykonuje wyłącznie osoba uprawniona do diagnostyki pod napięciem.
Dostęp i wymiana części
Filtr przeciwtłuszczowy jest dostępny od spodu okapu i zwykle nie wymaga rozbierania obudowy. Po zwolnieniu uchwytu należy go opuścić, podtrzymując ramkę. Filtr węglowy znajduje się za filtrem tłuszczowym, przy zespole wentylatora; sposób mocowania trzeba porównać z używaną wersją FWU 50.
Wymiana dmuchawy, przełącznika albo przewodów wymaga głębszego demontażu. Przed rozłączeniem instalacji warto sfotografować ułożenie przewodów i oznaczyć złącza. Nie należy ciągnąć za przewody, zamieniać wyprowadzeń biegów ani pozostawiać ich blisko wirnika. Dokładny układ mocowań trzeba ustalić na podstawie konstrukcji danego egzemplarza — nie należy przenosić kolejności demontażu z podobnego modelu OSC.
Po montażu sprawdź kolejno:
- stabilne osadzenie filtra, klosza i kołnierza,
- działanie oświetlenia,
- start silnika na każdym z trzech biegów,
- wyraźną zmianę prędkości,
- brak ocierania, drgań i zapachu przegrzanej izolacji,
- przepływ powietrza we właściwym kierunku.
Jeżeli okap wyzwala zabezpieczenie instalacji, przewody są nadtopione albo z wnętrza wydobywa się zapach spalenizny, nie należy wykonywać kolejnych prób uruchomienia.
Jak dobrać część do Amica OSC5213W
Do identyfikacji tego okapu potrzebne są trzy dane z tabliczki znamionowej:
- pełny model OSC5213W,
- kod wyrobu 1160963,
- 14-cyfrowy numer fabryczny.
Sam napis OSC5213W może nie wystarczyć do rozstrzygnięcia wariantu technicznego. Przy filtrze porównaj wymiary, uchwyt i konstrukcję ramki; przy kołnierzu średnicę i mocowanie; przy oświetleniu trzonek, gabaryty oraz dopuszczalne parametry; przy dmuchawie także złącze, liczbę wyprowadzeń, obudowę i sposób mocowania. Identyczna kostka elektryczna nie oznacza automatycznie identycznych uzwojeń ani zgodnego przypisania przewodów.
Jeżeli oznaczenie z tabliczki nie jest zgodne z kodem 1160963, wróć do kategorii okapów Amica o szerokości 50 cm i wybierz stronę odpowiadającą pełnym danym urządzenia. W razie nieczytelnej tabliczki wykonaj jej zdjęcie oraz zdjęcie starej części z widocznymi oznaczeniami i mocowaniami.
FAQ — części i naprawa Amica OSC5213W
Czy słaby ciąg oznacza uszkodzoną dmuchawę?
Nie. Najpierw trzeba wykluczyć zatłuszczony filtr, zużyty filtr węglowy, zagięty lub niedrożny przewód, zablokowaną klapę oraz brak nawiewu do kuchni. Dmuchawę podejrzewa się mocniej, gdy przepływ pozostaje słaby mimo drożnej instalacji, a wirnik pracuje wolno, nierówno albo z nietypowym hałasem.
Jaki filtr węglowy pasuje do OSC5213W 1160963?
Dla tego wykonania wskazany jest typ FWU 50. Przed zakupem należy jednak potwierdzić model, kod wyrobu 1160963 i 14-cyfrowy numer fabryczny, a następnie porównać konstrukcję mocowania ze starym filtrem.
Czy metalowy filtr 200 × 380 mm można umyć?
Filtr przeciwtłuszczowy z metalowej siatki jest elementem wielokrotnego użytku. Można go odtłuścić metodą dopuszczoną w instrukcji, wypłukać i całkowicie wysuszyć. Filtr z rozerwaną siatką, odkształconą ramką albo niesprawnym uchwytem należy wymienić.
Dlaczego wentylator buczy, ale nie rusza?
Możliwa jest blokada wirnika, problem z łożyskowaniem, uszkodzenie kondensatora — jeśli występuje — przełącznika, przewodów lub uzwojenia silnika. Najpierw sprawdza się swobodę ruchu wirnika przy odłączonym zasilaniu, a później elementy elektryczne. Samo buczenie nie wskazuje jednoznacznie części do zakupu.
Czy do OSC5213W można założyć dowolną żarówkę E14?
Nie. Zgodność trzonka E14 to tylko jeden warunek. Trzeba również uwzględnić wymiary źródła światła, miejsce pod kloszem, dopuszczalną moc i przeznaczenie do pracy w okapie. Nie należy przekraczać parametrów oprawki ani montować lampy dotykającej klosza.
