Części do okapu Amica OSE5111W o kodzie wyrobu 1161045 pomagają usunąć problemy ze słabym ciągiem, hałasem, sterowaniem i oświetleniem. Przed zakupem sprawdź filtr, drożność wylotu oraz działanie przełączników i silnika. Element dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do okapu Amica OSE5111W 1161045
OSE5111W jest płaskim okapem uniwersalnym o szerokości 49,8 cm, przeznaczonym do pracy jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy prędkości wybierane suwakiem, oświetlenie LED oraz wylot o średnicy 12,5 cm. W trybie pochłaniacza stosowany jest filtr węglowy FWU 60, którego nie ma w podstawowym wyposażeniu urządzenia.
Ta budowa ma znaczenie podczas diagnozy. Słabe usuwanie oparów nie musi oznaczać uszkodzenia silnika, a brak jednego biegu nie uzasadnia wymiany całego zespołu dmuchawy. Najpierw należy określić, czy problem dotyczy przepływu powietrza, mechaniki wirnika, przełącznika, instalacji elektrycznej czy samego silnika.
Objaw a możliwa przyczyna
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Silnik pracuje, ale okap słabo zasysa | zabrudzony filtr, zużyty filtr węglowy, niedrożny lub zwężony kanał, brak dopływu powietrza do kuchni, zabrudzony wirnik | stan filtrów, ustawiony tryb pracy, drożność wylotu 125 mm i kanału | poprawa po zdjęciu zatkanego filtra wskazuje na opór przepływu, a nie od razu na awarię silnika |
| Oświetlenie działa, ale wentylator nie rusza | łącznik suwakowy silnika, przewody, zablokowany wirnik, uzwojenie silnika | swobodę obrotu wirnika przy odłączonym zasilaniu oraz połączenia przełącznika | działające światło potwierdza obecność zasilania w części okapu, lecz nie potwierdza sprawności obwodu silnika |
| Działa tylko część biegów | wypalone styki przełącznika, poluzowane złącze, przerwa w jednym odczepie uzwojenia | przełącznik i wiązkę między suwakiem a silnikiem | brak konkretnego biegu częściej kieruje diagnostykę na jego tor sterowania niż na filtr lub kanał wentylacyjny |
| Silnik buczy i nie startuje | wirnik ociera o obudowę, łożyskowanie stawia opór, uszkodzone uzwojenie lub element rozruchowy, jeśli występuje w danym wykonaniu | ręczny obrót wirnika po odłączeniu okapu | wyraźny opór albo tarcie wskazuje na problem mechaniczny; swobodny obrót nie wyklucza usterki elektrycznej |
| Okap zaczął głośniej pracować | tłuszcz na wirniku, odkształcony wirnik, luźna obudowa dmuchawy, filtr ograniczający przepływ, zwężenie kanału | filtr, mocowanie, wirnik i redukcję wylotu | grzechotanie sugeruje luźny lub ocierający element, a narastający szum może wynikać z dużego oporu powietrza |

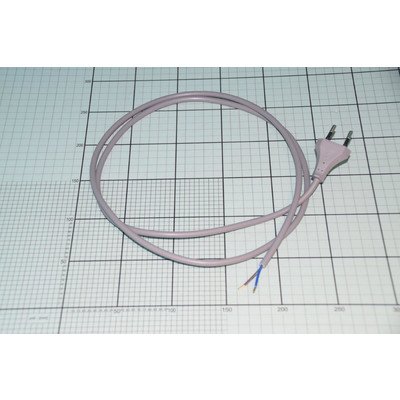

| Nie działa silnik ani światło | gniazdo, przewód zasilający, wspólne połączenie lub zabezpieczenie obwodu | zasilanie gniazda innym sprawnym urządzeniem i widoczny stan przewodu | brak napięcia w gnieździe oznacza problem poza okapem; sprawne gniazdo wymaga dalszego sprawdzenia instalacji urządzenia |
Słaby ciąg: zacznij od filtrów i wentylacji
OSE5111W może pracować w dwóch konfiguracjach. W trybie wyciągu powietrze powinno być odprowadzane kanałem na zewnątrz. W trybie pochłaniacza wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i węglowy. Pomieszanie tych konfiguracji prowadzi do pozornych usterek — przykładowo zamontowany filtr węglowy zwiększa opór przepływu, natomiast zużyty filtr nie usuwa skutecznie zapachów.

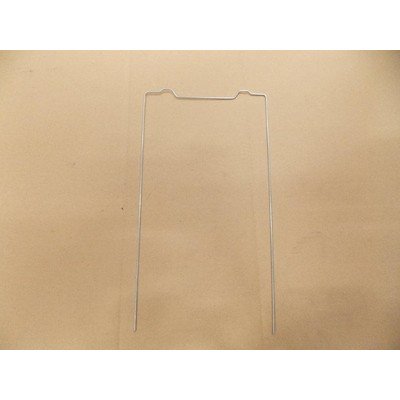

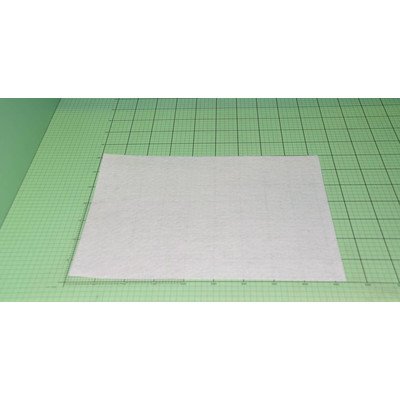

Specyfikacja modelu wskazuje jeden aluminiowy filtr przeciwtłuszczowy o wymiarach 460 × 325 mm. W katalogach części mogą występować również inne wykonania wkładu lub kompletnej ramy, dlatego przed zakupem trzeba sprawdzić, jaki zespół jest faktycznie zamontowany w danym egzemplarzu.
Jeżeli okap pracuje głośno, lecz para nadal rozchodzi się po kuchni:
- Obejrzyj filtr pod światło. Warstwa tłuszczu zamykająca oczka ogranicza przepływ.
- Sprawdź, czy kanał nie jest zgnieciony, zatkany albo gwałtownie zwężony poniżej wylotu okapu wynoszącego 125 mm.
- Zapewnij dopływ powietrza do pomieszczenia i porównaj pracę przy lekko uchylonym oknie. Wyraźna poprawa wskazuje na zbyt mały nawiew do kuchni.
- W trybie pochłaniacza oceń filtr węglowy. Tego filtra zasadniczo nie myje się jak filtra metalowego; po nasyceniu wymaga wymiany zgodnie z instrukcją i intensywnością użytkowania.
Filtra ani silnika nie należy kupować tylko dlatego, że kartka papieru słabo utrzymuje się przy wlocie. Taki test pozwala jedynie porównać przepływ przed i po czyszczeniu, ale nie mierzy wydajności urządzenia.
Jak sprawdzić przełączniki i silnik
Przed demontażem odłącz okap od zasilania i upewnij się, że nie może zostać przypadkowo podłączony. Metalowe krawędzie obudowy mogą być ostre, a osadzony tłuszcz utrudnia pewny chwyt narzędzi.
Po odłączeniu przewodów badanego elementu można sprawdzić miernikiem:
- łącznik suwakowy — pomiar ciągłości pokazuje, czy odpowiednie styki zamykają się w kolejnych pozycjach; potrzebny jest schemat albo zapis połączeń wykonany przed demontażem;
- wiązki przewodów — ciągłość bada się od końca do końca przewodu, poruszając delikatnie wiązką, aby wykryć przerwę występującą tylko w określonym ułożeniu;
- uzwojenia silnika — pomiar rezystancji między przewodem wspólnym a przewodami poszczególnych biegów może ujawnić przerwę, lecz prawidłowa ciągłość nie wyklucza zwarcia międzyzwojowego ani usterki pojawiającej się po nagrzaniu;
- izolację względem metalowej obudowy — zwykły multimetr może ujawnić wyraźne zwarcie, ale pełna ocena izolacji wymaga właściwego miernika i procedury serwisowej.
Nie należy porównywać odczytów z przypadkowymi wartościami znalezionymi dla innego silnika. Rezystancja zależy od wykonania uzwojeń i wybranego biegu. Istotna jest zgodność z dokumentacją konkretnego zespołu oraz brak przerw i niepożądanych połączeń.
Pomiar napięcia przy pracującym okapie jest czynnością serwisową wykonywaną na obwodach sieciowych. Wymaga kwalifikacji, odpowiednich przyrządów i zabezpieczenia stanowiska; nie jest przeznaczony dla osoby bez przygotowania. Bezpieczniejsza diagnostyka użytkownika powinna ograniczać się do oględzin i pomiarów odłączonych elementów.
Dostęp do części i wymiana

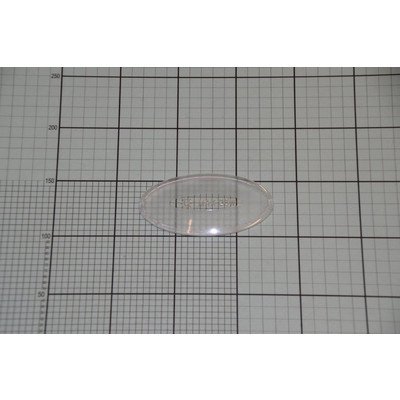

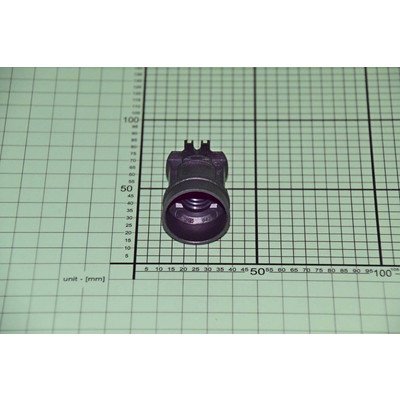

Do filtrów, oświetlenia i dolnej części zespołu dmuchawy uzyskuje się dostęp od spodu okapu. Najpierw wyjmuje się filtr lub zwalnia jego ramę. Dopiero wtedy można ocenić klosz, oprawkę, dolną osłonę, wirnik oraz widoczne połączenia. Sposób mocowania może zależeć od daty produkcji, dlatego nie należy podważać elementów, dopóki nie zostaną odnalezione wszystkie zatrzaski i mocowania.
Przy dalszym demontażu:
- wykonaj zdjęcie ułożenia przewodów i położenia złączy;
- nie ciągnij za przewody — chwytaj za korpus konektora;

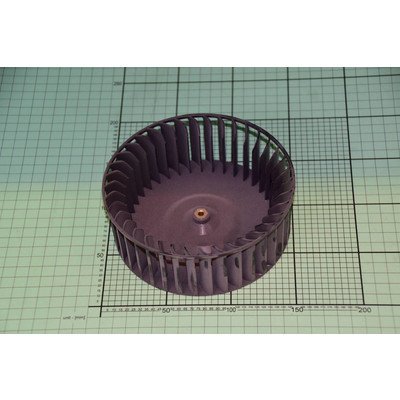

- przed oceną wirnika usuń osad tłuszczu, który może powodować niewyważenie;
- sprawdź, czy wirnik nie ma pęknięć i nie ociera o obudowę dmuchawy;
- po montażu upewnij się, że przewody nie znajdują się przy ruchomym wirniku ani przy źródle światła;
- zamontuj filtr przed normalnym użyciem okapu.

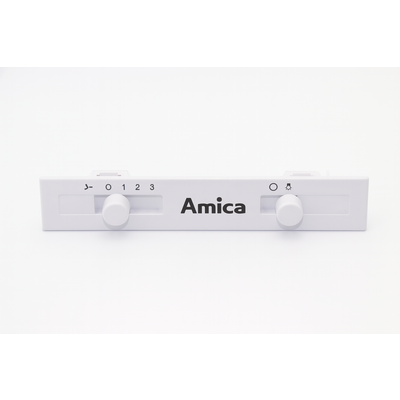

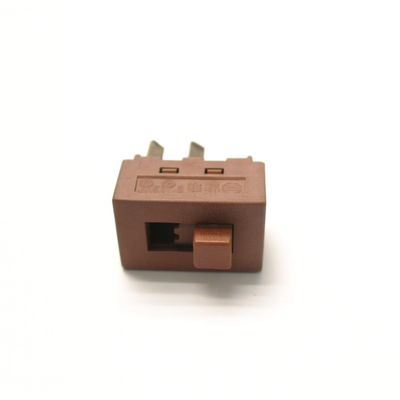

Łącznika światła nie należy mylić z łącznikiem silnika. Mogą mieć podobny suwak i obudowę, lecz inną liczbę styków oraz funkcję. Zamiana przewodów lub zastąpienie wielobiegowego przełącznika przypadkowym włącznikiem może spowodować nieprawidłową pracę i przegrzewanie silnika.
Jak dobrać część do Amica OSE5111W
Podstawą doboru są dane z tabliczki znamionowej:
- model OSE5111W;
- kod wyrobu 1161045;
- pełny, 14-cyfrowy numer fabryczny.
Sam wygląd elementu nie wystarcza. Przy silniku trzeba potwierdzić jego oznaczenie, liczbę biegów, wyprowadzenia, złącze, mocowanie oraz zgodność z wirnikiem i obudową dmuchawy. Przy przełączniku znaczenie mają funkcja, układ styków i sposób mocowania panelu. Filtr dobiera się nie tylko po szerokości okapu, lecz także po konstrukcji ramy i numerze części. Dla oświetlenia należy sprawdzić trzonek, napięcie, dopuszczalną moc oraz ilość miejsca pod kloszem.
Jeżeli dane na starej części są czytelne, porównaj jej numer z opisem produktu. Gdy oznaczenie jest starte, przygotuj zdjęcie części, złącza, mocowania i tabliczki znamionowej. W innych okapach Amica o szerokości 50 cm mogą występować podobne, lecz niezamienne podzespoły — można je znaleźć w kategorii okapów Amica o szerokości 50 cm, ale zgodność należy potwierdzić dla kodu 1161045.
FAQ – części i naprawa okapu Amica OSE5111W
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, kanał wylotowy i dopływ powietrza do kuchni. Silnik podejrzewa się mocniej dopiero wtedy, gdy wirnik obraca się zbyt wolno mimo drożnej instalacji albo nie osiąga poszczególnych biegów.
Dlaczego działa światło, ale nie działa wentylator?
Oświetlenie i silnik mają oddzielne tory sterowania. Sprawne światło wskazuje, że zasilanie dociera do okapu, ale awaria nadal może dotyczyć przełącznika silnika, przewodu, połączenia albo uzwojenia silnika.
Co sprawdzić, gdy silnik tylko buczy?
Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i nie ociera o obudowę. Jeżeli występuje opór, przyczyna jest mechaniczna. Swobodny obrót wymaga dalszej kontroli przełącznika, uzwojeń oraz elementu rozruchowego, jeśli występuje w danym wykonaniu silnika.
Czy filtr węglowy FWU 60 jest potrzebny w każdym okapie OSE5111W?
Nie. Jest potrzebny podczas pracy jako pochłaniacz, gdy oczyszczone powietrze wraca do kuchni. Przy prawidłowo wykonanym wyciągu odprowadzającym powietrze na zewnątrz filtr węglowy nie pełni wymaganej funkcji i może niepotrzebnie ograniczać przepływ.
Czy silnik z podobnego okapu Amica będzie pasował?
Nie można tego potwierdzić po wyglądzie. Silniki mogą różnić się liczbą biegów, wyprowadzeniami uzwojeń, wtyczką, kierunkiem montażu i współpracującym wirnikiem. Należy porównać numer części oraz zgodność katalogową z kodem wyrobu 1161045.
Jakie dane są potrzebne do doboru części?
Przygotuj model OSE5111W, kod wyrobu 1161045 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przydatne są również zdjęcia starej części, jej oznaczeń, złącza i mocowania.
