1161047 - OSE5211I (OSE5211I) Amica
Części do okapu Amica OSE5211I o kodzie wyrobu 1161047 obejmują między innymi filtr aluminiowy i węglowy, elementy dmuchawy, oświetlenie, przełączniki oraz części obudowy. Przed zakupem ustal przyczynę słabego ciągu, hałasu lub braku reakcji urządzenia. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak zbudowany jest okap Amica OSE5211I
OSE5211I o kodzie wyrobu 1161047 jest okapem uniwersalnym o szerokości 49,8 cm, przeznaczonym do pracy jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy stopnie pracy, sterowanie przyciskami i jeden punkt oświetlenia LED. Producent podaje wylot powietrza o średnicy 12,5 cm oraz maksymalną wydajność 205 m³/h w trybie wyciągu.
Tryb pracy ma znaczenie podczas diagnostyki:
- w trybie wyciągu powietrze przechodzi przez filtr przeciwtłuszczowy i jest odprowadzane przewodem wentylacyjnym;
- w trybie pochłaniacza oczyszczone powietrze wraca do kuchni, dlatego oprócz filtra aluminiowego potrzebny jest filtr węglowy FWU 60.
Filtr węglowy nie zastępuje filtra przeciwtłuszczowego. Każdy z nich zatrzymuje inne zanieczyszczenia i wymaga odmiennej konserwacji.
Objaw nie wskazuje automatycznie uszkodzonej części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, zużyty filtr węglowy, niedrożny lub zwężony przewód, zablokowany wirnik | stan filtrów, drożność wylotu i ustawiony bieg | poprawa po oczyszczeniu układu wskazuje na opory przepływu, nie na awarię silnika |
| Silnik nie uruchamia się, lecz światło działa | przełącznik biegu, przewody, złącza, zablokowany wirnik albo silnik | swobodę obrotu wirnika i ciągłość styków przełącznika | brak ciągłości na wybranym biegu kieruje diagnostykę na przełącznik; nie przesądza o sprawności pozostałej instalacji |
| Działa tylko jeden lub dwa biegi | zużyte styki przełącznika, przerwany przewód lub obwód odpowiedniego odczepu silnika | osobno każdy zakres przełącznika oraz połączenia wiązki | sprawny najwyższy bieg nie oznacza, że cały przełącznik i wszystkie uzwojenia są sprawne |
| Okap buczy i nie rozpędza wirnika | mechaniczne tarcie, tłuszcz na wirniku, zużycie silnika lub element rozruchowy, jeżeli występuje w danym wykonaniu | obrót wirnika przy odłączonym zasilaniu i oględziny napędu | opór lub ocieranie wskazuje na problem mechaniczny; swobodny obrót wymaga dalszych pomiarów elektrycznych |
| Pojawiły się stuki albo silne drgania | zabrudzony, pęknięty lub źle osadzony wirnik, luźna obudowa dmuchawy, mocowanie filtra lub osłony | ślady ocierania, ubytki łopatek i stabilność mocowań | nierówny wirnik może powodować drgania mimo sprawnego elektrycznie silnika |
| Nie działa oświetlenie | źródło LED, oprawka, przewody albo styk przełącznika światła | stan lampy, oprawki i ciągłość obwodu po odłączeniu zasilania | sprawna lampa nie wyklucza wypalonej oprawki lub uszkodzonego przełącznika |
| Okap nie reaguje wcale | gniazdo, przewód zasilający, zaciski, wspólny tor przełączników lub wewnętrzne połączenie | zasilanie gniazda i oględziny przewodu | jednoczesny brak światła i wentylatora nie jest dowodem uszkodzenia silnika |
Słaby ciąg: zacznij od przepływu powietrza
Przed wymianą silnika wyjmij filtr aluminiowy i oceń, czy jego siatka nie jest zalepiona tłuszczem. OSE5211I wykorzystuje jeden filtr przeciwtłuszczowy o wymiarach katalogowych 460 × 325 mm. Filtr należy wymieniać, gdy jest zdeformowany, skorodowany, rozwarstwiony albo ma uszkodzone mocowanie. Nie prostuj mocno wygiętej ramy na siłę, ponieważ może później wypadać z zaczepów.
Nieuszkodzony filtr aluminiowy można umyć środkiem odtłuszczającym odpowiednim do tego materiału. Przed ponownym założeniem musi całkowicie wyschnąć. Nie rozpylaj preparatu bezpośrednio na przełączniki, oprawkę ani silnik.
Jeżeli okap pracuje jako pochłaniacz, utrzymujące się zapachy przy prawidłowym przepływie wskazują raczej na zużycie filtra węglowego FWU 60 niż na niesprawność dmuchawy. Standardowego filtra z węglem aktywnym nie należy myć, o ile dokumentacja konkretnego wkładu nie określa go jako regenerowalny.
W trybie wyciągu słabą skuteczność mogą powodować także:
- zgnieciony lub zatłuszczony przewód;
- redukcja zmniejszająca przekrój wylotu;
- liczne ostre załamania kanału;
- zablokowana klapa zwrotna;
- brak dopływu powietrza do pomieszczenia;
- niedrożny przewód wentylacyjny.
Próba z kartką przy filtrze pokazuje jedynie, że występuje podciśnienie. Nie mierzy rzeczywistej wydajności i nie pozwala rozstrzygnąć, czy ograniczeniem jest filtr, kanał, instalacja wentylacyjna czy sama dmuchawa.
Jak sprawdzić przełącznik i silnik miernikiem
Przed pomiarem odłącz wtyczkę, upewnij się, że urządzenie nie może zostać przypadkowo podłączone, a następnie oznacz i sfotografuj przewody. Badany element powinien być odseparowany od reszty obwodu przynajmniej z jednej strony, ponieważ połączenia równoległe mogą zafałszować wynik.
Kontrola przełącznika
Miernik ustaw na test ciągłości lub pomiar rezystancji. Dla kolejnych pozycji przycisków sprawdzaj odpowiednie pary styków zgodnie z oznaczeniami przełącznika lub schematem danego wykonania:
- aktywny styk powinien wykazywać stabilną ciągłość;
- styk nieaktywny powinien pozostawać rozwarty;
- wynik przerywany podczas delikatnego poruszania przyciskiem może wskazywać na zużycie lub zabrudzenie styków.
Nie należy zgadywać punktów pomiarowych po kolorach przewodów. Kolory i rozmieszczenie zacisków nie są uniwersalnym pinoutem, a zamiana przewodów może spowodować nieprawidłową pracę biegów lub zwarcie.
Kontrola uzwojeń silnika
Po odłączeniu złącza silnika można sprawdzić, czy pomiędzy wspólnym zaciskiem a odczepami poszczególnych biegów występuje ciągłość. Odczyt nieskończonej rezystancji w torze jednego biegu może oznaczać przerwę w uzwojeniu, przewodzie albo zabezpieczeniu termicznym.
Nie podajemy jednej prawidłowej rezystancji dla wszystkich zacisków OSE5211I, ponieważ wynik zależy od konstrukcji uzwojeń i wybranej pary pinów. Sama ciągłość również nie potwierdza pełnej sprawności silnika: nie wykrywa każdego zwarcia międzyzwojowego, usterki ujawniającej się po nagrzaniu ani problemu z izolacją. Ocenę izolacji wykonuje się odpowiednim miernikiem, a nie zwykłym testem brzęczyka.
Pomiar napięcia w pracującym okapie jest przeznaczony wyłącznie dla wykwalifikowanego technika. Urządzenie pracuje przy napięciu sieciowym 220–240 V. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Hałas, buczenie i problemy z wirnikiem
Po odłączeniu zasilania zdejmij filtr aluminiowy. Jeśli wirnik jest dostępny bez rozbierania części elektrycznych, obróć go ostrożnie ręką. Powinien poruszać się bez wyraźnego ocierania o obudowę. Sprawdź także, czy na łopatkach nie ma grubej, nierównomiernej warstwy tłuszczu, pęknięć lub ubytków.
Interpretacja oględzin:
- wirnik ociera o obudowę – sprawdź osadzenie wirnika i obudowy dmuchawy;
- wirnik ma uszkodzoną łopatkę – wymiana samego wirnika może usunąć drgania, jeśli wał i silnik są sprawne;
- wirnik obraca się ciężko bez widocznej przeszkody – możliwe jest zużycie lub zatarcie napędu;
- wirnik obraca się swobodnie, ale silnik tylko buczy – potrzebna jest diagnostyka elektryczna silnika, połączeń i ewentualnego elementu rozruchowego właściwego dla zamontowanej wersji;
- hałas zależy od zamontowania filtra lub osłony – sprawdź zatrzaski, ramę filtra i mocowania obudowy przed zakupem silnika.
Nie uruchamiaj okapu z ręką, narzędziem ani luźnymi przewodami w pobliżu wirnika. Nie próbuj też rozpędzać wirnika ręcznie przy podłączonym zasilaniu.
Oświetlenie nie działa – co sprawdzić
Producent podaje dla tego modelu jeden punkt oświetlenia LED i moc oświetlenia 3 W. Parametru z karty urządzenia nie należy jednak traktować jako jedynego kryterium zakupu lampy. Trzeba jeszcze potwierdzić rodzaj trzonka, kształt źródła światła, dopuszczalne napięcie, miejsce w kloszu i zgodność katalogową.
Kolejność kontroli jest następująca:
- Odłącz okap i poczekaj, aż lampa ostygnie.
- Obejrzyj źródło światła, klosz i oprawkę pod kątem przebarwień, nadtopień oraz śladów wilgoci.
- Jeżeli lampa jest wymienna, sprawdź ją w sposób właściwy dla jej konstrukcji; test ciągłości jest miarodajny tylko dla elementów, dla których producent przewiduje takie badanie.
- Sprawdź ciągłość przewodów i styków przełącznika przy odłączonym obwodzie.
- Jeżeli nowa, prawidłowo dobrana lampa nie działa, nie wymieniaj kolejnych żarówek na próbę — usterka może dotyczyć oprawki, przewodu albo przełącznika.
Nie montuj źródła o przypadkowo wyższej mocy. Nadmierne nagrzewanie może uszkodzić klosz, oprawkę lub przewody.
Dostęp do części i wymiana
Pierwszym krokiem dostępu do wnętrza OSE5211I jest zdjęcie aluminiowego filtra przeciwtłuszczowego. Za nim znajduje się również tabliczka znamionowa. Przed dalszym demontażem:
- odłącz wtyczkę i zabezpiecz przewód;
- przygotuj podparcie dla zdejmowanej osłony;
- sfotografuj położenie złączy i prowadzenie przewodów;
- oznacz przewody bez opierania się wyłącznie na ich kolorach;
- sprawdź, czy krawędzie blachy nie są ostre;
- nie ciągnij za przewody podczas wypinania konektorów.

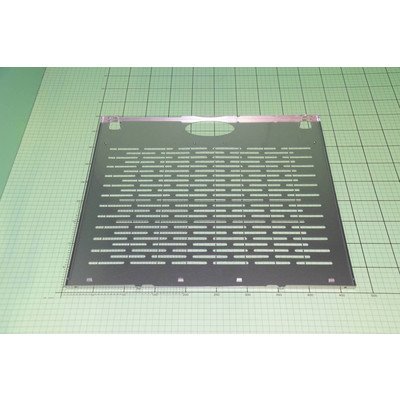

Filtr, klosz, lampę, przyciski i elementy mocujące można zwykle wymienić bez ingerencji w uzwojenia silnika. Dostęp do przełącznika, przewodu zasilającego, obudowy dmuchawy lub silnika wymaga dalszego demontażu dolnych elementów okapu. Kolejność mocowań należy ustalić na podstawie rzeczywistego wykonania urządzenia; nie należy podważać panelu, dopóki nie zostaną odnalezione wszystkie śruby i zatrzaski.
Po wymianie sprawdź ręcznie swobodę wirnika, stabilność filtra, osadzenie klosza oraz brak przewodów w pobliżu części ruchomych. Próbę działania wykonuje się dopiero po kompletnym złożeniu osłon.
Jak dobrać część do Amica OSE5211I
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- model OSE5211I;
- kod wyrobu 1161047;
- pełny, 14-cyfrowy numer fabryczny.
W okapie Amica tabliczka znajduje się wewnątrz obudowy i jest dostępna po zdjęciu filtra aluminiowego. Sam napis OSE5211I lub podobny wygląd części nie musi potwierdzać zgodności. Przy doborze znaczenie mogą mieć również:
- wymiary i kształt filtra;
- położenie zatrzasków oraz strona montażu;
- liczba biegów i układ zacisków silnika;
- średnica i sposób mocowania wirnika;
- rozmieszczenie styków przełącznika;
- rodzaj oprawki, napięcie i gabaryty oświetlenia;
- kolor oraz wersja lewego lub prawego mocowania elementów obudowy.
Przed zamówieniem porównaj numer części ze zdemontowanego elementu z przypisaniem katalogowym do kodu 1161047. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie części, złącza, mocowań oraz całej tabliczki znamionowej. Nie zastępuj silnika wersją o innej liczbie odczepów ani przełącznika elementem o podobnej obudowie bez potwierdzonego schematu połączeń.
FAQ – części i naprawa Amica OSE5211I
Jaki filtr przeciwtłuszczowy pasuje do OSE5211I?
Producent podaje jeden aluminiowy filtr o wymiarach 460 × 325 mm. Poza wymiarami trzeba porównać ramę, położenie zatrzasku i katalogowe przypisanie do kodu wyrobu 1161047.
Jaki filtr węglowy jest przeznaczony do tego okapu?
Dla OSE5211I producent wskazuje typ FWU 60. Filtr węglowy jest potrzebny podczas pracy w obiegu zamkniętym, czyli jako pochłaniacz. W trybie wyciągu podstawową filtrację zapewnia filtr przeciwtłuszczowy.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr aluminiowy, filtr węglowy w trybie pochłaniacza, drożność wylotu, kanał wentylacyjny i swobodę wirnika. Silnik podejrzewa się dopiero po wykluczeniu oporów przepływu oraz usterek sterowania.
Dlaczego wentylator działa tylko na jednym biegu?
Możliwa jest usterka jednego toru przełącznika, przewodu albo odczepu uzwojenia. Każdy bieg należy sprawdzić oddzielnie. Działanie jednego zakresu nie potwierdza sprawności całego przełącznika ani silnika.
Gdzie jest tabliczka znamionowa okapu?
Znajduje się wewnątrz obudowy. Aby ją odczytać, odłącz urządzenie i zdejmij aluminiowy filtr przeciwtłuszczowy. Do doboru przygotuj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny.
Czy część z podobnego okapu Amica będzie pasowała?
Nie można tego potwierdzić wyłącznie na podstawie wyglądu lub podobnej nazwy modelu. Różnice mogą dotyczyć mocowania, wymiarów, zacisków, liczby biegów i wykonania instalacji. Zgodność musi obejmować kod wyrobu 1161047 albo inne potwierdzone przypisanie katalogowe.
