1161129 - OSE5111I (OSE5111I) Amica
Części do okapu Amica OSE5111I o kodzie wyrobu 1161129 obejmują między innymi filtry, elementy oświetlenia, przełączniki suwakowe oraz podzespoły dmuchawy. Przed zakupem ustal, czy słaby ciąg wynika z filtra lub instalacji wentylacyjnej, a brak pracy silnika ze sterowania, zablokowanego wirnika czy usterki elektrycznej. Zgodność potwierdź pełnymi danymi z tabliczki znamionowej.
Co warto wiedzieć o okapie Amica OSE5111I
OSE5111I o kodzie wyrobu 1161129 jest okapem uniwersalnym o szerokości 49,8 cm. Może pracować jako wyciąg odprowadzający powietrze do kanału wentylacyjnego albo jako pochłaniacz zwracający przefiltrowane powietrze do kuchni. Zastosowano w nim sterowanie suwakowe, jeden silnik, trzy prędkości i oświetlenie LED o mocy 3 W.
Sposób pracy ma bezpośrednie znaczenie przy diagnostyce i doborze filtrów:
- w trybie wyciągu istotne są drożność kanału, średnica i przebieg przewodu oraz swobodne otwieranie wylotu;
- w trybie pochłaniacza potrzebny jest filtr z węglem aktywnym; dla tego modelu producent wskazuje typ FWU 60;
- filtr przeciwtłuszczowy w OSE5111I jest akrylowy, ma według specyfikacji 460 × 325 mm i jest częścią eksploatacyjną przeznaczoną do wymiany po zabrudzeniu lub uszkodzeniu.
Objaw nie wskazuje automatycznie uszkodzonej części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Słabe pochłanianie pary i zapachów | Nasycony filtr, brak lub zużycie filtra węglowego, niedrożny przewód, ograniczony wylot, zabrudzony wirnik albo słaba praca silnika | Ustal tryb pracy, obejrzyj filtr przeciwtłuszczowy i skontroluj drożność drogi powietrza | Silny nawiew przy wylocie okapu, ale słaby przepływ na końcu kanału wskazuje raczej na instalację niż silnik |
| Silnik nie działa na żadnym biegu, ale światło świeci | Łącznik suwakowy silnika, przewody, złącza, uzwojenie silnika albo zablokowany wirnik | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie, a złącza nie są nadpalone lub poluzowane | Swobodny wirnik nie potwierdza sprawności elektrycznej; duży opór lub ocieranie uzasadnia kontrolę dmuchawy przed zakupem silnika |
| Działa tylko część prędkości | Zużyte styki przełącznika, przerwa w przewodzie albo uszkodzenie jednego obwodu prędkości silnika | Sprawdź mechanikę suwaka i ciągłość jego styków w kolejnych pozycjach | Brak przejścia tylko w jednej pozycji może wskazywać przełącznik, ale wynik trzeba odnieść do układu zacisków konkretnej części |
| Silnik buczy, wolno rusza lub zatrzymuje się | Tłusty osad na osi i wirniku, ocieranie, zużyte panewki, usterka silnika lub elementu rozruchowego, jeżeli występuje w danym wykonaniu | Przy odłączonym zasilaniu obróć wirnik ręką i sprawdź luzy oraz ślady ocierania | Ciężki obrót uzasadnia czyszczenie i ocenę mechaniki; łatwy obrót nie wyklucza uszkodzenia uzwojeń lub obwodu rozruchowego |
| Okap pracuje głośniej lub drga | Zabrudzony, poluzowany albo zdeformowany wirnik, luźna obudowa dmuchawy, filtr lub rama, niedrożny przewód i rezonans zabudowy | Porównaj hałas na trzech biegach, sprawdź mocowanie filtra, ramy, osłony i kanału | Grzechotanie zwykle wymaga kontroli mocowań; jednostajne buczenie bez prawidłowych obrotów kieruje diagnostykę w stronę dmuchawy i silnika |
| Nie działa oświetlenie, ale silnik pracuje | Źródło LED, obsadka, łącznik światła, przewód lub styk | Sprawdź stan oprawki i połączeń, a odłączone źródło światła zbadaj zgodnie z jego konstrukcją | Sprawne źródło światła oznacza konieczność kontroli łącznika i przewodów; same oględziny nie wykrywają każdej przerwy elektrycznej |
Jak rozpoznać przyczynę słabego ciągu
Najpierw ustal, czy okap pracuje jako wyciąg, czy pochłaniacz. W OSE5111I króciec wylotowy ma średnicę 12,5 cm. Zwężenie instalacji, zgnieciony przewód elastyczny, duża liczba ostrych kolan albo zablokowana kratka mogą ograniczyć przepływ mimo prawidłowych obrotów silnika.
W trybie pochłaniacza sprawdź zarówno filtr akrylowy, jak i filtr węglowy. Nasycony tłuszczem filtr przeciwtłuszczowy stawia duży opór powietrzu i zwiększa zagrożenie pożarowe. Filtra węglowego nie należy myć ani regenerować wodą — po nasyceniu traci zdolność pochłaniania zapachów i wymaga wymiany. Sam brak zapachu przy wylocie nie potwierdza jednak prawidłowej wydajności dmuchawy.
Jeżeli filtry i droga powietrza są drożne, obejrzyj wirnik. Osad z tłuszczu i kurzu może zwiększać jego masę, zakłócać wyważenie, ograniczać przepływ lub powodować ocieranie o obudowę. Pęknięte łopatki, odkształcenie piasty albo wyczuwalny luz kwalifikują wirnik do wymiany.
Kontrola przełączników i silnika miernikiem
Przed pomiarem odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Fotografuj złącza przed rozpięciem i oznaczaj przewody — podobne końcówki nie oznaczają takiej samej funkcji.
Łącznik suwakowy
Odłącz badany przełącznik od instalacji, aby pozostałe obwody nie zafałszowały wyniku. Multimetr ustaw na test ciągłości lub niski zakres rezystancji. Sprawdź, które styki zwierają się w położeniu wyłączenia oraz na kolejnych biegach albo w pozycji oświetlenia.
Prawidłowy przełącznik powinien powtarzalnie zmieniać stan styków bez zanikania po lekkim poruszeniu suwakiem. Brak przejścia, niestabilny wynik lub wyraźnie nadpalone styki wskazują na jego zużycie. Nie istnieje jednak uniwersalny pinout łączników stosowanych w okapach — wynik trzeba porównać z oznaczeniami części, układem przewodów lub schematem właściwym dla danego wykonania.
Silnik dmuchawy
Po wypięciu silnika można skontrolować ciągłość jego uzwojeń. Przerwa między wspólnym zaciskiem a jednym z odczepów prędkości może wyjaśniać brak konkretnego biegu. Niskie, skończone rezystancje nie potwierdzają jednak pełnej sprawności: zwykły multimetr nie wykryje pewnie zwarć międzyzwojowych ani uszkodzenia ujawniającego się dopiero po nagrzaniu.
Stan izolacji silnika względem metalowej obudowy powinien być oceniany odpowiednim miernikiem rezystancji izolacji. Próby pod napięciem, pomiary napięcia na przełączniku i uruchamianie silnika poza urządzeniem są przeznaczone dla wykwalifikowanego technika.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jeśli po włączeniu pojawia się zapach przegrzanej izolacji, iskrzenie albo zadziałanie zabezpieczenia instalacji, nie uruchamiaj okapu ponownie. Wymiana modułu, przełącznika lub silnika na próbę może nie usunąć zwarcia i doprowadzić do uszkodzenia nowej części.
Dostęp do części i kolejność demontażu
Pierwszym elementem dostępowym od spodu okapu jest filtr przeciwtłuszczowy wraz z ramą. Po jego wyjęciu można przeprowadzić oględziny wnętrza, dolnej osłony, wirnika i widocznych złączy. Dostęp do poszczególnych części jest różny:
- filtr oraz jego rama są demontowane od spodu;
- źródło LED, klosz, odbłyśnik i obsadka znajdują się w strefie oświetlenia;
- łączniki suwakowe są zamocowane przy panelu sterowania;

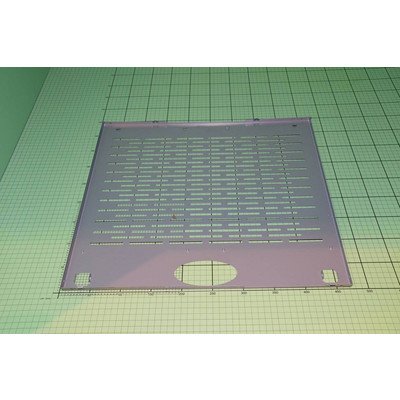

- silnik, wirnik i obudowa dmuchawy znajdują się głębiej w korpusie i mogą wymagać zdjęcia dolnej osłony oraz odłączenia okapu od kanału lub zabudowy.
Przed odkręceniem silnika zabezpiecz korpus okapu przed opadnięciem. Nie ciągnij za przewody i nie podważaj plastikowych elementów zabrudzonych starym tłuszczem — zestarzałe zaczepy oraz prowadnice łatwo pękają. Po montażu sprawdź ręcznie, czy wirnik nie ociera, filtr jest stabilnie zamknięty, a przewód zasilający nie został przygnieciony.
Naprawa czy wymiana dmuchawy
Powolny rozruch nie musi od razu oznaczać spalonego silnika. Jeśli wirnik obraca się z oporem, warto najpierw usunąć tłusty osad z elementów mechanicznych i sprawdzić, czy oś nie ma nadmiernego luzu. W potwierdzonym przypadku innego okapu Amica czyszczenie, właściwe smarowanie panewek oraz usunięcie ocierania przywróciły poprawną pracę silnika.
Takiej naprawy nie należy jednak traktować jako rozwiązania każdego przypadku. Nadpalone uzwojenie, trwałe przebarwienia izolacji, duży luz panewek, zdeformowany wirnik lub ponowne przegrzewanie po czyszczeniu przemawiają za wymianą odpowiedniego zespołu. Nie używaj oleju spożywczego ani przypadkowych gęstych smarów, które mogą wiązać kurz i ponownie blokować oś.
Jak dobrać część do OSE5111I
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model: OSE5111I;
- kod wyrobu: 1161129;
- pełny 14-cyfrowy numer fabryczny.
Sam wygląd części lub oznaczenie OSE5111I w ogłoszeniu nie wystarcza, jeśli producent wprowadził różne wykonania w okresie produkcji. Przy elementach mechanicznych porównaj wymiary, stronę i sposób mocowania. Przy przełącznikach sprawdź liczbę pozycji, układ zacisków, prowadzenie suwaka i numer części. Przy silniku oraz oświetleniu znaczenie mają także parametry elektryczne, złącza i sposób montażu.
Dla filtrów można wykorzystać dane modelu jako dodatkową kontrolę: producent wskazuje jeden akrylowy filtr przeciwtłuszczowy 460 × 325 mm oraz jeden filtr węglowy FWU 60 do pracy w obiegu zamkniętym. Nie dobieraj jednak filtra wyłącznie przez samodzielne docięcie materiału, jeśli dostępna jest część katalogowa z właściwą ramą i sposobem zamocowania.
Jeśli tabliczka znamionowa wskazuje inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 50 cm i odszukaj stronę zgodną z pełnym oznaczeniem urządzenia. Do pomocy w doborze przygotuj czytelne zdjęcie całej tabliczki oraz oznaczenia wymontowanej części.
FAQ – części do okapu Amica OSE5111I
Jaki filtr węglowy pasuje do Amica OSE5111I?
Producent wskazuje dla OSE5111I filtr węglowy FWU 60, używany podczas pracy okapu jako pochłaniacz. W trybie wyciągu odprowadzającego powietrze na zewnątrz filtr węglowy nie jest potrzebny. Przed zakupem potwierdź model OSE5111I i kod wyrobu 1161129.
Czy filtr akrylowy w tym okapie można umyć?
Filtry akrylowe i włókninowe są elementami jednorazowymi. Nie należy traktować ich jak metalowych filtrów wielokrotnego użytku ani prać w zmywarce. Filtr wymień, gdy jest nasycony tłuszczem, zdeformowany, rozerwany lub wyraźnie ogranicza przepływ.
Dlaczego okap działa, ale słabo usuwa parę?
Najpierw sprawdź filtr przeciwtłuszczowy, a w trybie pochłaniacza również filtr węglowy. W trybie wyciągu skontroluj przewód, kratkę i wylot. Dopiero po wykluczeniu oporów przepływu oceniaj wirnik oraz silnik — sama słaba wydajność nie dowodzi uszkodzenia dmuchawy.
Co sprawdzić, gdy działa światło, ale nie silnik?
Sprawdź swobodę obrotu wirnika, złącza silnika i łącznik suwakowy odpowiedzialny za biegi. Ciągłość styków i uzwojeń bada się po odłączeniu części od instalacji. Prawidłowa rezystancja uzwojeń nie wyklucza zwarcia międzyzwojowego ani usterki pojawiającej się pod obciążeniem.
Czy do OSE5111I można zamontować podobny silnik z innego okapu?
Nie należy dobierać silnika tylko według wymiarów obudowy lub podobnego złącza. Muszą zgadzać się mocowanie, wirnik, liczba i sposób sterowania biegami, parametry elektryczne oraz przypisanie przewodów. Potwierdź zgodność katalogową po kodzie wyrobu i numerze fabrycznym.
Gdzie szukać tabliczki znamionowej okapu?
W okapach oznaczenie może znajdować się wewnątrz korpusu, często w przestrzeni widocznej po wyjęciu filtra przeciwtłuszczowego. Odczytaj cały model, kod wyrobu i 14-cyfrowy numer fabryczny; nie ograniczaj się do napisu widocznego na panelu.
