1161235 - OSC5231B (OSC5231B) Amica
Części do okapu Amica OSC5231B o kodzie wyrobu 1161235 obejmują między innymi filtry, dmuchawę, elementy oświetlenia, sterowania i mocowania. Przed zakupem ustal, czy słabe pochłanianie powoduje filtr lub instalacja wentylacyjna, a nie silnik. Właściwy wariant części potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jakie części występują w okapie Amica OSC5231B?
OSC5231B o kodzie wyrobu 1161235 jest okapem uniwersalnym o szerokości 50 cm, który może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz zwracający przefiltrowane powietrze do kuchni. Ma jeden silnik, trzy prędkości, przyciskowe sterowanie, wylot o średnicy 120 mm oraz oświetlenie LED z trzonkiem E14 i mocą 4 W.
Do elementów, które mogą wymagać obsługi lub wymiany, należą między innymi:
- metalowy filtr przeciwtłuszczowy i jego mocowania,

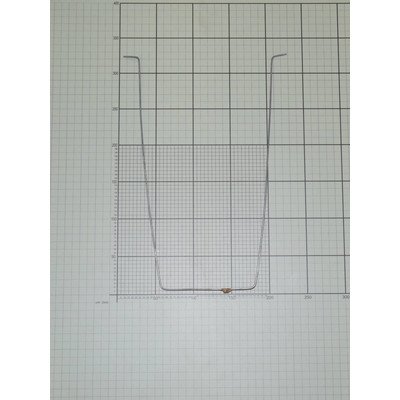

- filtr węglowy FWU 50 używany w trybie pochłaniacza,

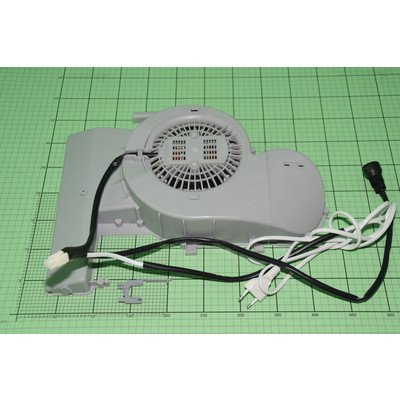

- kompletna dmuchawa z silnikiem i wirnikiem,
- wyłącznik przyciskowy typu isostat oraz jego elementy mocujące,

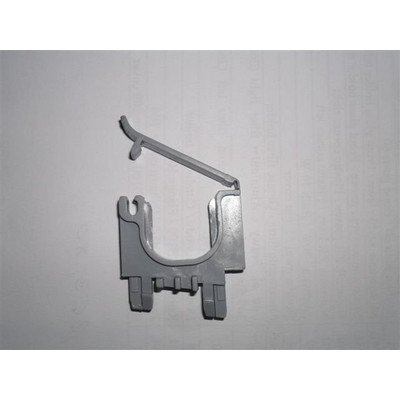

- żarówka LED E14, oprawka, odbłyśnik i osłona,
- kołnierz wylotowy 120 mm, klapki i elementy przewodu,

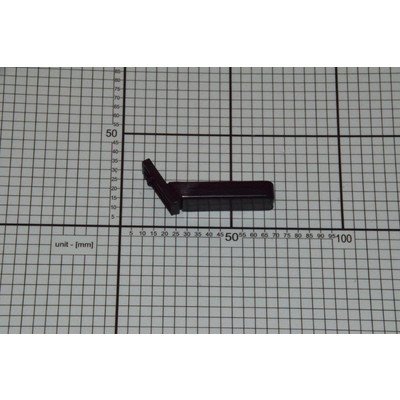

- przednia szyba oraz jej prawe i lewe mocowanie.
Objaw nie wskazuje od razu części do wymiany
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Zabrudzony filtr metalowy, niedrożny lub zgnieciony przewód, zamknięta klapka, brak nawiewu do kuchni, zabrudzona dmuchawa | Ustal tryb pracy, oczyść filtr, obejrzyj drogę powietrza i sprawdź, czy po uchyleniu okna działanie się poprawia | Poprawa po doprowadzeniu powietrza wskazuje na problem z nawiewem, a nie musi oznaczać awarii silnika |
| W trybie pochłaniacza pozostają zapachy | Nasycony filtr węglowy, nieprawidłowo zamontowany filtr lub zbyt mały przepływ | Sprawdź obecność i stan filtra FWU 50 oraz drożność otworów, którymi powietrze wraca do pomieszczenia | Filtr węglowy ogranicza zapachy, ale nie zastępuje metalowego filtra zatrzymującego tłuszcz |
| Światło działa, ale wentylator nie rusza | Zablokowany wirnik, uszkodzony isostat, przewód, uzwojenie silnika albo element rozruchowy zastosowany w dmuchawie | Po odłączeniu zasilania sprawdź swobodę wirnika, złącza, ślady przegrzania i ciągłość obwodów | Działające światło potwierdza tylko część toru zasilania; nie dowodzi sprawności przełącznika ani silnika |
| Nie działa tylko jeden bieg | Zużyty styk isostatu, przerwany przewód lub uszkodzenie odpowiedniego obwodu silnika | Sprawdź mechanikę przycisku i ciągłość styków w poszczególnych pozycjach | Brak przejścia na jednym torze może wskazać przełącznik, ale układ połączeń trzeba ustalić dla zamontowanej części |
| Silnik buczy lub startuje z opóźnieniem | Opór wirnika, zabrudzenie, zużycie łożysk albo niesprawny kondensator, jeżeli występuje w danym wykonaniu | Nie uruchamiaj go wielokrotnie; sprawdź wirnik i obejrzyj elementy dmuchawy | Buczenie nie jest samodzielnym dowodem uszkodzenia kondensatora ani całego silnika |
| Okap drga lub grzechocze | Luźny filtr, szyba, mocowanie silnika, zabrudzony wirnik, klapka zwrotna lub przewód dotykający obudowy | Przy wyłączonym urządzeniu sprawdź osadzenie elementów i poszukaj śladów ocierania | Hałas zależny od biegu częściej wiąże się z przepływem lub zespołem wirującym niż z oświetleniem |
Słabe pochłanianie: filtr, wentylacja czy dmuchawa?
Najpierw rozróżnij tryb pracy. W wyciągu powietrze powinno opuszczać kuchnię przewodem podłączonym do króćca 120 mm. Filtr węglowy nie jest wtedy potrzebny i może niepotrzebnie zwiększać opór przepływu. Sprawdź, czy przewód nie jest zgnieciony, mocno załamany lub zatkany oraz czy klapka przy wylocie otwiera się swobodnie.
Jeżeli po uchyleniu okna strumień powietrza wyraźnie rośnie, przyczyną może być niedostateczny nawiew do szczelnego pomieszczenia. W kuchni z urządzeniem spalającym gaz lub inne paliwo ocena wentylacji musi również uwzględniać ryzyko cofania spalin. Przeróbki kanału i pomiary podciśnienia należy powierzyć osobie posiadającej odpowiednie kwalifikacje.
W pochłaniaczu powietrze wraca do kuchni. Potrzebny jest wtedy filtr węglowy FWU 50 oraz drożna droga wydmuchu. Jeżeli wentylator pracuje energicznie, ale zapachy nie są ograniczane, bardziej prawdopodobne jest nasycenie albo niewłaściwe osadzenie filtra węglowego niż awaria dmuchawy.

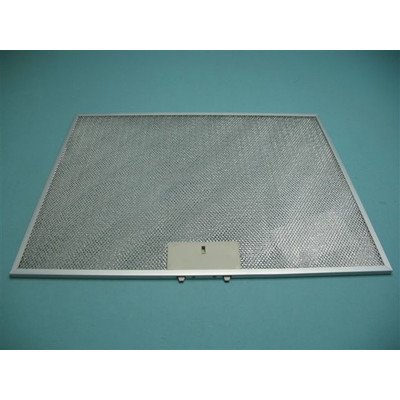

Metalowy filtr przeciwtłuszczowy należy regularnie myć. Dla tego modelu producent podaje filtr o nominalnym wymiarze 452 × 231 mm, ale przy zakupie trzeba potwierdzić również kształt ramki, zaczep i zgodność katalogową. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany. Filtr wymień, gdy jest odkształcony, pęknięty, nie trzyma się w mocowaniu albo nie daje się skutecznie oczyścić.
Jak sprawdzić sterowanie i silnik?
Przed pomiarami wyjmij wtyczkę okapu z gniazda. Zdejmij filtr przeciwtłuszczowy od spodu, aby obejrzeć wnętrze, nie ciągnąc za szybę ani jej mocowania. Sprawdź, czy przewody nie wysunęły się ze złączy, izolacja nie jest nadtopiona, a styki isostatu nie są pokryte osadem lub śladami przegrzania.
Omomierzem można sprawdzić ciągłość odłączonego uzwojenia i styków przełącznika. Silnik musi być odseparowany od pozostałych obwodów, ponieważ pomiar przez przełącznik lub inne elementy może dać mylący wynik. Odczyt przerwy na torze, który powinien być zamknięty, wskazuje uszkodzenie połączenia, styku albo uzwojenia. Nie podano jednak jednej prawidłowej rezystancji dla kompletnej dmuchawy OSC5231B — wynik trzeba porównać ze schematem lub sprawnym elementem o identycznym oznaczeniu.
Sam pomiar rezystancji nie wyklucza zwarcia międzyzwojowego, usterki ujawniającej się po nagrzaniu ani problemu mechanicznego. Rezystancję izolacji względem obudowy bada się odpowiednim miernikiem izolacji, a pomiary napięcia podczas pracy wykonuje wykwalifikowany serwisant. Nie należy zasilać wymontowanego silnika prowizorycznymi przewodami ani obchodzić przełącznika.
Opisane pomiary pod napięciem i badania silnika wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Oświetlenie nie działa — co sprawdzić?

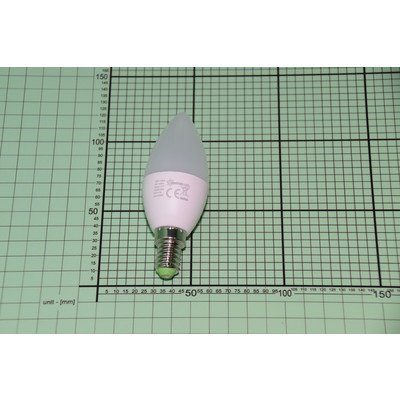

W tym modelu stosowane jest oświetlenie LED E14 o mocy 4 W. Jeżeli silnik działa, a światło nie, zacznij od sprawdzenia źródła światła. Po odłączeniu okapu i ostygnięciu lampy wykręć żarówkę, obejrzyj gwint oraz styki oprawki. Ciemny nalot, luźny styk, stopiony izolator lub nadtopiony przewód wymagają usunięcia przyczyny, a nie tylko założenia nowej żarówki.
Nowa żarówka powinna mieć właściwy trzonek, moc, napięcie, wymiary i konstrukcję odpowiednią do oprawy okapu. Jeżeli sprawne źródło światła nadal nie świeci, trzeba sprawdzić przycisk oświetlenia, oprawkę i przewody. Nie wolno dotykać ani doginać styków oprawki przy podłączonym zasilaniu.
Dostęp i wymiana części
Filtr przeciwtłuszczowy jest dostępny od spodu okapu i zwykle stanowi pierwszy element zdejmowany przed oględzinami wnętrza. Przed demontażem głębiej położonych części:
- Odłącz wtyczkę i zabezpiecz płytę grzewczą przed upuszczeniem narzędzia lub elementu.
- Zdejmij filtr, podtrzymując go drugą ręką.
- Wykonaj zdjęcia położenia przewodów, przełącznika, oprawki i mocowań.
- Odłączaj złącza za korpus, a nie przez ciągnięcie za przewody.
- Przy demontażu szyby podtrzymuj ją do chwili wyjęcia ostatniego mocowania.
- Przed zamknięciem obudowy sprawdź, czy przewody nie dotykają wirnika i nie zostały przygniecione.
Wymiana kompletnej dmuchawy może wymagać odłączenia przewodów silnika i zdjęcia jej mocowań, a w niektórych instalacjach także odkręcenia okapu od szafki lub ściany. Nie należy wymuszać demontażu przez wyginanie obudowy. Po montażu sprawdź ręcznie swobodę wirnika, zamontuj filtr, a następnie uruchom kolejno wszystkie trzy biegi i oświetlenie. Pracę bez filtra ogranicz wyłącznie do niezbędnej kontroli serwisowej.
Jak dobrać część do OSC5231B?
Podstawą doboru są trzy dane z tabliczki znamionowej Amica:
- pełny model OSC5231B,
- kod wyrobu 1161235,
- pełny 14-cyfrowy numer fabryczny.
Numer fabryczny pozwala rozróżnić partie i warianty wykonania, które mogą mieć inne mocowania, przewody lub wersje współpracujących części. Nie wystarczy czarny kolor obudowy, szerokość 50 cm ani podobne zdjęcie produktu. W przypadku filtra porównaj wymiary i zaczep, przy szybie — stronę oraz rozstaw mocowań, przy dmuchawie — kompletność zespołu i złącza, a przy oświetleniu — trzonek, moc i gabaryty.
Jeżeli tabliczka wskazuje inny kod lub model, nie dobieraj części z tej strony. Przejdź do kategorii okapów Amica o szerokości 50 cm i odszukaj właściwe oznaczenie. W razie wątpliwości prześlij czytelne zdjęcie całej tabliczki oraz oznaczenia wymontowanej części.
FAQ — części do okapu Amica OSC5231B
Jaki filtr węglowy pasuje do Amica OSC5231B?
Producent wskazuje dla modelu OSC5231B filtr węglowy FWU 50, montowany w liczbie jednej sztuki. Jest potrzebny podczas pracy jako pochłaniacz. W trybie wyciągu podłączonego do kanału filtr węglowy należy usunąć, o ile instrukcja konkretnej instalacji nie stanowi inaczej.
Czy słaby ciąg oznacza uszkodzenie silnika?
Nie. Najpierw sprawdź metalowy filtr, przewód 120 mm, klapkę wylotową, nawiew do kuchni oraz sposób ustawienia trybu pracy. Podejrzenie dmuchawy rośnie, gdy przepływ pozostaje słaby mimo drożnej instalacji, wirnik pracuje nierówno, silnik przegrzewa się albo nie osiąga wyraźnie różnych prędkości.
Dlaczego okap buczy, lecz wentylator nie rusza?
Przyczyną może być zablokowany lub ciężko obracający się wirnik, zużycie silnika albo usterka elementu rozruchowego, jeśli występuje w zamontowanym wykonaniu. Wyłącz urządzenie, ponieważ powtarzane próby rozruchu mogą przegrzewać uzwojenia. Sam odgłos buczenia nie rozstrzyga, którą część należy kupić.
Czy filtr aluminiowy można myć w zmywarce?
Instrukcja dopuszcza mycie filtra aluminiowego ręcznie delikatnym detergentem albo w zmywarce, standardowo co miesiąc przy normalnym użytkowaniu. Przebarwienie aluminium po kilku cyklach nie świadczy o utracie sprawności. Przed montażem filtr musi być całkowicie suchy.
Czy do doboru wystarczy oznaczenie OSC5231B?
Nie zawsze. Dla części do urządzeń Amica należy podać model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. W tej kategorii kod wyrobu to 1161235, ale numer fabryczny nadal warto sprawdzić przed zakupem części elektrycznej, dmuchawy, szyby lub mocowania.
