1190676 - OSC5132W (OSC5132W) Amica
Części do okapu Amica OSC5132W o kodzie wyrobu 1190676 pozwalają naprawić między innymi słaby ciąg, niedziałające oświetlenie, uszkodzone sterowanie lub hałasującą dmuchawę. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej, ponieważ podobne elementy mogą różnić się mocowaniem, złączami i wykonaniem.
Jak rozpoznać, której części okapu OSC5132W dotyczy usterka
W okapie Amica OSC5132W wentylator i oświetlenie są sterowane niezależnie. Ta cecha pomaga zawęzić obszar diagnostyki. Jeżeli światło działa, ale dmuchawa nie uruchamia się na żadnym biegu, zasilanie urządzenia prawdopodobnie dociera przynajmniej do części obwodów. Nie potwierdza to jednak sprawności przełącznika biegów, przewodów ani silnika. Gdy nie działa ani wentylator, ani oświetlenie, najpierw trzeba sprawdzić zasilanie okapu i wspólne elementy obwodu, zamiast od razu zamawiać kompletną dmuchawę.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, niewłaściwie ustawiony tryb pracy, ograniczony kanał lub problem z dmuchawą | stan filtrów, ustawienie wyciąg/pochłaniacz, drożność wylotu i swobodę wirnika | poprawa po konserwacji lub usunięciu oporu wskazuje na problem przepływu, niekoniecznie na uszkodzenie silnika |
| Wentylator buczy, lecz nie rusza | zablokowany albo ocierający wirnik, zabrudzenia, zużyte łożyskowanie, uszkodzenie silnika lub jego obwodu pomocniczego | po odłączeniu zasilania sprawdzić ręką, czy wirnik obraca się swobodnie | opór mechaniczny kieruje diagnostykę na wirnik i dmuchawę; swobodny obrót nie wyklucza usterki elektrycznej |
| Działa tylko jeden bieg | zużyty panel lub przełącznik, wypalony styk, przerwany przewód jednego odczepu silnika | ciągłość odpowiednich styków i przewodów według schematu danego wykonania | niesprawny pojedynczy tor sterowania nie uzasadnia wymiany całej dmuchawy |
| Wentylator działa, światło nie | źródło światła, oprawka, przewód albo przełącznik oświetlenia | zgodność i ciągłość źródła światła oraz stan styków oprawki | sprawna żarówka nie potwierdza sprawności oprawki i włącznika |
| Nie działa żadna funkcja | brak zasilania, uszkodzony przewód, połączenie wejściowe, panel lub zabezpieczenie wewnętrzne | gniazdo innym odbiornikiem, wtyczkę, przewód i połączenia; dalsze pomiary tylko przez osobę przygotowaną | obecność napięcia w gniazdku wyklucza jedynie awarię samego gniazda, a nie przerwę wewnątrz okapu |
| Pojawiło się stukanie lub grzechotanie | luźny filtr, uszkodzona zasuwka, ciało obce, pęknięty wirnik, poluzowana obudowa lub element wylotu | mocowania filtrów i osłon, wnętrze kanału oraz stan wirnika | hałas zmieniający się po dociśnięciu osłony zwykle ma inne źródło niż jednostajne buczenie silnika |
Okap słabo ciągnie – od czego zacząć
Słabe pochłanianie oparów nie jest wystarczającym dowodem zużycia dmuchawy. Najpierw należy rozróżnić, czy OSC5132W pracuje jako wyciąg, odprowadzający powietrze przewodem na zewnątrz, czy jako pochłaniacz, zawracający przefiltrowane powietrze do kuchni. W okapie uniwersalnym sposób prowadzenia powietrza i ustawienie elementu zmieniającego tryb muszą odpowiadać wybranej konfiguracji.
W trybie wyciągu filtr węglowy nie powinien niepotrzebnie ograniczać przepływu. Trzeba natomiast skontrolować przewód, kołnierz, zaślepienie niewykorzystywanego wylotu i drożność kanału. Zgnieciona rura elastyczna, zbyt wiele ostrych załamań albo niedrożny wylot mogą powodować jednocześnie słabsze zasysanie, szum i wzrost hałasu.
W trybie pochłaniacza wymagany jest właściwy filtr z węglem aktywnym. Jego nasycenie objawia się przede wszystkim pogorszeniem usuwania zapachów, ale zwiększony opór przepływu może również zmienić dźwięk pracy. Filtra węglowego przeznaczonego do tego wykonania nie należy myć ani regenerować, jeśli producent części nie wskazał wyraźnie inaczej.

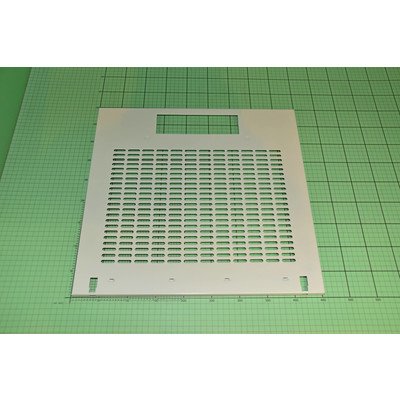

Metalowy filtr przeciwtłuszczowy należy wyjąć za uchwyt lub zasuwkę, uważając, aby nie wygiąć ramki i nie uszkodzić blokady. W normalnej eksploatacji powinien być czyszczony co miesiąc łagodnym detergentem. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany. Nowy filtr jest potrzebny, gdy siatka jest przerwana, rama odkształcona, zatrzask nie utrzymuje kasety albo osadu nie można już skutecznie usunąć.

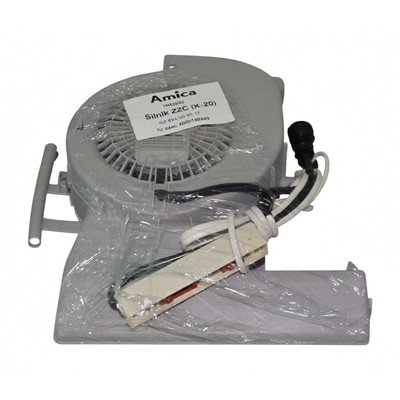

Diagnostyka wentylatora i dmuchawy
Jeżeli po włączeniu wybranego biegu nie słychać żadnej reakcji, trzeba ustalić, czy problem obejmuje wszystkie biegi. Brak tylko jednego zakresu prędkości częściej wskazuje na konkretny styk przełącznika, połączenie lub odczep uzwojenia niż na całkowicie spalony silnik. Gdy dmuchawa buczy, lecz nie obraca się, przed pomiarami elektrycznymi warto sprawdzić mechanikę.
Po odłączeniu okapu od sieci, zdjęciu filtra i upewnieniu się, że wirnik się zatrzymał, można skontrolować, czy nie ma w nim ciała obcego oraz czy obraca się bez ocierania. Duży opór, wyczuwalny luz, pęknięte łopatki albo ślady tarcia uzasadniają demontaż dmuchawy. Wirnika nie należy prostować na siłę ani uruchamiać po sklejeniu pękniętych łopatek — niewyważony element wywołuje drgania i obciąża silnik oraz mocowania.
Pomiar ciągłości uzwojeń wykonuje się na odłączonym podzespole, po oznaczeniu i wypięciu przewodów. Należy mierzyć pomiędzy właściwym przewodem wspólnym a odczepami biegów zgodnie ze schematem lub oznaczeniami konkretnego silnika. Przerwa na jednym torze może wskazywać na uszkodzenie uzwojenia, przewodu albo zabezpieczenia termicznego. Nie należy jednak przypisywać całej kategorii jednej prawidłowej rezystancji: wartość zależy od wykonania silnika i wybranego odczepu. Poprawna ciągłość również nie potwierdza, że silnik rozwija właściwy moment i nie przegrzewa się podczas pracy.
Pomiary napięcia przy pracującym okapie są przeznaczone wyłącznie dla wykwalifikowanego technika. Wewnątrz urządzenia występuje napięcie sieciowe. Takie czynności wymagają odpowiednich kwalifikacji, właściwych przyrządów i zabezpieczenia miejsca pracy. Nie należy zasilać wymontowanego silnika prowizorycznymi przewodami ani omijać przełączników i zabezpieczeń.
Gdy nie działa oświetlenie
Ponieważ oświetlenie może działać niezależnie od wentylatora, sprawny silnik nie wyklucza osobnej usterki lampy. Diagnostykę należy rozpocząć od źródła światła. Po odłączeniu okapu od zasilania i ostygnięciu lampy wyjmij żarówkę, sprawdź jej oznaczenie oraz stan gwintu i styków. Pomiar ciągłości ma sens w przypadku źródła, którego konstrukcja pozwala na taką ocenę, lecz nie każdy układ LED można wiarygodnie sprawdzić prostym testem omomierza.
Jeżeli katalog dla konkretnego wariantu potwierdza źródło LED z trzonkiem E14 i mocą 4 W, zamiennik musi zachować właściwy trzonek, dopuszczalną moc, gabaryty oraz przystosowanie do pracy w oprawie okapu. Sam fakt, że inna żarówka daje się wkręcić, nie potwierdza zgodności.
Gdy źródło światła jest sprawne, oględzin wymagają styki oprawki, przewody oraz panel włącznika. Nadtopienie, przebarwienie lub luźny zacisk wskazują na problem połączenia. Ciągłość styków włącznika sprawdza się przy urządzeniu odłączonym od sieci i po odseparowaniu badanego toru od reszty obwodu. Brak przejścia w pozycji włączonej może potwierdzić uszkodzenie przełącznika, ale wynik prawidłowy nadal nie wyklucza przerwy w przewodzie prowadzącym do lampy.
Dostęp do części i bezpieczny demontaż
Do filtra, blokady filtra i części przestrzeni pod okapem uzyskuje się dostęp od spodu. Przed rozpoczęciem pracy trzeba odłączyć wtyczkę, zabezpieczyć płytę grzejną i podtrzymać filtr podczas zwalniania zasuwki. Klosz oraz źródło światła należy demontować dopiero po ostygnięciu.
Dostęp do panelu sterowania lub kompletnej dmuchawy może wymagać zdjęcia wewnętrznej osłony, a w niektórych wykonaniach również odkręcenia okapu od ściany lub szafki. Nie należy zakładać jednej liczby ani położenia wkrętów dla wszystkich wersji. Przed rozłączeniem przewodów warto zrobić czytelne zdjęcia i oznaczyć złącza. Nie wolno ciągnąć za przewody ani zamieniać kolejności żył na podstawie ich koloru, ponieważ rozkład połączeń należy potwierdzić dla danego wykonania.
Po montażu sprawdź stabilność filtrów i osłon, brak ocierania wirnika, działanie każdego biegu oraz oświetlenia. W trybie wyciągu trzeba również skontrolować, czy powietrze rzeczywiście trafia do przewodu, a nie wydostaje się przez źle ustawiony lub niezaślepiony wylot.
Jak dobrać części do Amica OSC5132W
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model OSC5132W,
- kod wyrobu 1190676,
- pełny, 14-cyfrowy numer fabryczny.
Kod 1190676 identyfikuje urządzenie dokładniej niż sama nazwa OSC5132W, ale przy potwierdzaniu wariantu części należy zachować również numer fabryczny. Ma to znaczenie zwłaszcza dla panelu sterowania, kompletnej dmuchawy, elementów obudowy i wiązek przewodów. Części o podobnym wyglądzie mogą mieć inne mocowania, rozstaw zaczepów, liczbę styków lub sposób prowadzenia powietrza.

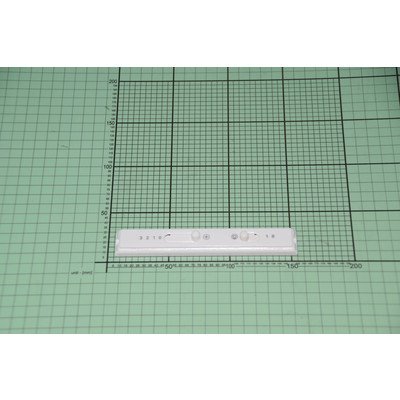

Przy filtrze porównaj wymiary ramy, położenie zasuwki i rodzaj mocowania. Przy kloszu sprawdź kształt, wymiary i zaczepy. Przy panelu przełączników liczą się układ przycisków lub suwaków, złącza oraz zgodność katalogowa. W przypadku dmuchawy nie wystarcza podobna średnica wirnika — istotne są również punkty montażowe, wyprowadzenia elektryczne, kierunek przepływu i parametry zespołu.
Jeśli tabliczka wskazuje inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 50 cm i wybierz stronę odpowiadającą pełnemu oznaczeniu urządzenia. Przed zamówieniem prześlij zdjęcie całej tabliczki znamionowej oraz, gdy to możliwe, oznaczenie wymontowanej części.
FAQ – części i naprawa okapu Amica OSC5132W
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy używany w trybie pochłaniacza, ustawienie trybu pracy i drożność kanału. Dmuchawę podejrzewa się mocniej, gdy wirnik ma opór, jest uszkodzony, silnik nie osiąga obrotów albo problem pozostaje po usunięciu ograniczeń przepływu.
Dlaczego okap buczy, ale wirnik nie rusza?
Przyczyną może być mechaniczne zablokowanie lub ocieranie wirnika, zużycie silnika albo usterka jego obwodu. Najpierw odłącz zasilanie i sprawdź swobodę obrotu. Jeśli mechanika jest sprawna, dalsza diagnostyka wymaga pomiaru uzwojeń, połączeń i sterowania.
Czy filtr węglowy do OSC5132W można umyć?
Standardowego filtra z węglem aktywnym przewidzianego dla tej rodziny okapów nie należy myć ani regenerować. Po nasyceniu wymienia się go na zgodny wariant. Filtr węglowy jest potrzebny podczas pracy jako pochłaniacz, a nie w typowej konfiguracji wyciągowej.
Co sprawdzić, jeśli wentylator działa, ale nie świeci lampa?
Zacznij od zgodności i sprawności źródła światła, następnie obejrzyj oprawkę i jej styki. Kolejne punkty to przewody oraz przełącznik oświetlenia. Nie wymieniaj panelu przed potwierdzeniem, że żarówka i oprawka są sprawne.
Czy sam model OSC5132W wystarczy do zakupu części?
Nie zawsze. Dla urządzeń Amica należy podać model, kod wyrobu i 14-cyfrowy numer fabryczny. W tej kategorii kod wyrobu to 1190676. Pełne dane pozwalają rozróżnić warianty części, które wyglądają podobnie, ale nie są zamienne.
