Części do okapu Amica OSC5232I o kodzie wyrobu 1190681 obejmują między innymi filtry, wentylator, przełączniki, oświetlenie i elementy obudowy. Przed zakupem ustal, czy słaby ciąg wynika z zabrudzenia lub instalacji wentylacyjnej, czy z awarii podzespołu. Zgodność potwierdź według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Części do okapu Amica OSC5232I 1190681
OSC5232I jest okapem uniwersalnym o szerokości 50 cm, wyposażonym w jeden silnik, trzy prędkości, przyciskowy przełącznik typu izostat i niezależnie włączane oświetlenie. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. To rozróżnienie jest ważne podczas diagnozy i doboru filtrów.
W trybie wyciągu filtr węglowy nie jest potrzebny, natomiast trzeba sprawdzić drożność przewodu odprowadzającego i prawidłowe ustawienie ręcznej przepustnicy zmieniającej tryb pracy. W trybie pochłaniacza należy zastosować jeden filtr węglowy FWU 50. Filtr aluminiowy zatrzymujący tłuszcz pozostaje potrzebny w obu konfiguracjach.
Objaw nie wskazuje automatycznie uszkodzonej części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, nasycony filtr węglowy, nieprawidłowy tryb pracy, niedrożny lub zwężony przewód, brak dopływu powietrza do kuchni, zabrudzony wentylator | stan filtrów, ustawienie przepustnicy, drożność wylotu i zmianę ciągu po uchyleniu okna | poprawa po zapewnieniu nawiewu lub odłączeniu niedrożnego przewodu wskazuje na problem instalacyjny, nie na konieczność wymiany silnika |
| Silnik buczy, ale wirnik nie rusza | ciało obce, ocieranie wirnika, zatłuszczenie, zużyte łożyska, uszkodzenie silnika lub jego układu rozruchowego | po odłączeniu zasilania sprawdzić ręką, czy wirnik obraca się swobodnie | opór mechaniczny kieruje diagnostykę na wirnik i silnik; swobodny obrót nie potwierdza jeszcze sprawności elektrycznej |
| Działa tylko jeden bieg | zużyty izostat, przerwa w przewodzie, uszkodzenie jednego z odczepów uzwojenia silnika | sprawdzić mechaniczne działanie przycisków, połączenia oraz ciągłość styków i uzwojeń | sprawny przełącznik nie wyklucza przerwy w wiązce lub silniku; nie wolno dobierać silnika na podstawie samego objawu |
| Nie działa wentylator, lecz świeci lampa | przełącznik biegów, przewody, silnik lub element współpracujący z silnikiem | ocenić, czy przyciski zatrzaskują się prawidłowo, następnie wykonać pomiary obwodu przy odłączonym zasilaniu | działające światło potwierdza obecność zasilania w części urządzenia, ale nie sprawność obwodu wentylatora |
| Nie działa światło, wentylator pracuje | uszkodzona żarówka LED E14, oprawka, przycisk światła albo przewód | zamontować sprawną żarówkę E14 4 W o odpowiednich parametrach i obejrzeć oprawkę | jeśli sprawna żarówka nie świeci, usterki trzeba szukać w oprawce, przełączniku lub okablowaniu |
| Wentylator i światło nie działają | brak zasilania, uszkodzony przewód, zacisk, wspólne połączenie lub zespół sterowania | sprawdzić gniazdo innym odbiornikiem, wtyczkę i widoczne uszkodzenia przewodu | sprawne gniazdo nie oznacza, że napięcie dociera przez przewód i połączenia do wnętrza okapu |
| Okap stuka, grzechocze lub wibruje | źle osadzony filtr, luźna szyba albo obudowa, zabrudzony, pęknięty lub ocierający wirnik | docisnąć i obejrzeć elementy dostępne od spodu, następnie skontrolować wirnik przy wyłączonym zasilaniu | hałas zmieniający się po przytrzymaniu obudowy sugeruje mocowanie; regularne ocieranie związane z obrotami wskazuje na wentylator |
Co sprawdzić, gdy spada wydajność okapu

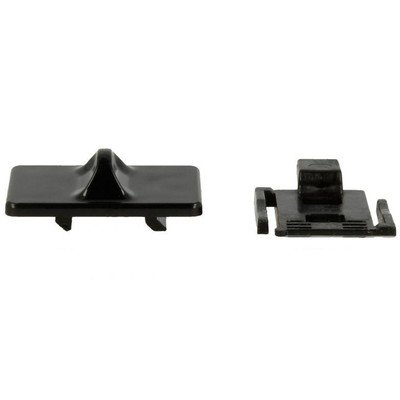

Najpierw zdejmij filtr przeciwtłuszczowy za pomocą jego zasuwki i obejrzyj aluminiową siatkę pod światło. Gruba, lepka warstwa tłuszczu ogranicza przepływ i zwiększa obciążenie wentylatora. Filtr można umyć ręcznie łagodnym detergentem lub w zmywarce, jeżeli nie jest odkształcony. Zmiana koloru aluminium po myciu nie jest sama w sobie powodem wymiany. Producent zaleca czyszczenie filtra podczas normalnej eksploatacji co miesiąc.
Jeżeli OSC5232I pracuje jako pochłaniacz, nasycony filtr FWU 50 może nadal przepuszczać powietrze, ale przestaje skutecznie wiązać zapachy. Nie należy go oceniać wyłącznie po wyglądzie ani myć wodą. Zalecana wymiana to co najmniej raz na 3–4 miesiące, a przy intensywnym smażeniu częściej.
Przy pracy jako wyciąg wykonaj prostą próbę porównawczą. Włącz najwyższy bieg, uchyl okno i obserwuj zasysanie pary lub lekkiej kartki przy filtrze. Wyraźna poprawa po uchyleniu okna wskazuje na niedostateczny nawiew do pomieszczenia. Brak poprawy wymaga kontroli ręcznej przepustnicy trybu pracy, kołnierza, rury i kanału wentylacyjnego. Zagnieciony przewód elastyczny, zwężka, klapa zablokowana tłuszczem lub niedrożny kanał mogą dawać objawy podobne do zużytego silnika.
Nie sprawdzaj ciągu otwartym płomieniem. Okap współpracujący w pomieszczeniu z urządzeniem spalającym gaz lub inne paliwo wymaga prawidłowego nawiewu i instalacji zgodnej z przepisami wentylacyjnymi.
Diagnostyka przełącznika i wentylatora
Po zdjęciu filtra przeciwtłuszczowego można ocenić widoczne zabrudzenia, stan wirnika oraz mocowania. Przed dalszym demontażem odłącz urządzenie od sieci i oznacz położenie przewodów zdjęciem. Nie opieraj montażu na samych kolorach żył, ponieważ nie stanowią uniwersalnego oznaczenia funkcji.
Kontrola mechaniczna
Obróć wirnik ręką przy odłączonym zasilaniu. Powinien poruszać się bez ocierania o obudowę, wyraźnych zacięć i dużego luzu. Tłuszcz na łopatkach może powodować niewyważenie, ale pękniętego lub odkształconego wirnika nie należy prostować prowizorycznie. Jeżeli wentylator obraca się ciężko również po usunięciu zabrudzeń, podejrzenie dotyczy łożysk lub kompletnego zespołu wentylatora.
Pomiar izostatu
Przełącznik można badać miernikiem w trybie ciągłości albo pomiaru rezystancji, ale wyłącznie po odłączeniu zasilania i odseparowaniu przynajmniej jednego przewodu badanego toru. Dla każdej pozycji przycisku należy ustalić, które styki mają być zwarte, korzystając z oznaczeń części lub schematu właściwego dla danego wykonania. Brak przejścia na jednym biegu przy prawidłowym zatrzaskiwaniu przycisku wskazuje na zużyty styk. Uniwersalny pinout dla wszystkich izostatów nie istnieje.
Pomiar uzwojeń silnika
W silniku wielobiegowym można po odłączeniu wiązki sprawdzić ciągłość pomiędzy przewodem wspólnym a wyprowadzeniami poszczególnych prędkości. Wynik nieskończony na jednym torze wskazuje na przerwę w uzwojeniu, przewodzie albo zabezpieczeniu termicznym. Różne, ale stabilne rezystancje poszczególnych odczepów nie są same w sobie usterką.
Nie ma jednej prawidłowej wartości rezystancji dla wszystkich wentylatorów okapu OSC5232I ani dla zamiennych zespołów silnika. Pomiar omomierzem nie wykrywa pewnie zwarć międzyzwojowych, usterek występujących po nagrzaniu ani niewłaściwej pracy pod obciążeniem. Jeżeli uzwojenia mają ciągłość, a wirnik obraca się swobodnie, potrzebna jest dalsza kontrola sterowania, elementów współpracujących z silnikiem i napięć podczas pracy.
Pomiary pod napięciem sieciowym są przeznaczone wyłącznie dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, izolowanych narzędzi i zabezpieczenia urządzenia przed przypadkowym dotknięciem części czynnych. Samo pojawienie się napięcia na nieobciążonym złączu nie potwierdza, że przełącznik i instalacja potrafią prawidłowo zasilić silnik podczas pracy.
Oświetlenie LED E14 4 W
W tym modelu zastosowano wymienną żarówkę LED z trzonkiem E14 o mocy 4 W. Przed wymianą odłącz okap od sieci i poczekaj, aż źródło światła ostygnie. Zdejmij filtr, a następnie uzyskaj dostęp do klosza zgodnie z jego mocowaniem. Nie podważaj szybki ostrym metalowym narzędziem i nie ciągnij za przewody oprawki.
Nowa żarówka powinna mieć taki sam trzonek i zgodne parametry elektryczne oraz gabaryty umożliwiające zamknięcie klosza. Pomiar ciągłości typowy dla żarnika nie jest miarodajnym testem żarówki LED. Praktyczniejsza jest próba ze sprawną, zgodną żarówką. Jeżeli ona również nie świeci, dalsza kontrola obejmuje styki oprawki, przycisk oświetlenia i przewody.
Wymiana części i dostęp do wnętrza
Filtr tłuszczowy, filtr węglowy i żarówkę wymienia się od spodu okapu. Po zwolnieniu zasuwki filtr aluminiowy należy podtrzymywać, aby nie spadł na płytę grzewczą. Filtr węglowy znajduje się za filtrem przeciwtłuszczowym i musi zostać osadzony bez szczelin oraz bez kontaktu z obracającym się wirnikiem.

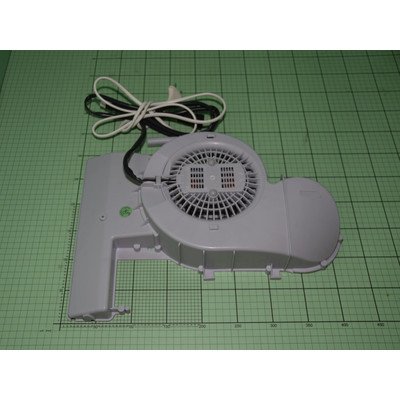

Wymiana kompletnego wentylatora, izostatu lub wiązki wymaga dalszego otwarcia obudowy. Układ śrub i mocowań może zależeć od wykonania produkcyjnego, dlatego przed odkręceniem części należy porównać nowy element ze starym i korzystać z dokumentacji przypisanej do pełnego numeru urządzenia. Podczas montażu trzeba odtworzyć prowadzenie przewodów, dociski i zabezpieczenia, aby wiązka nie dotykała wirnika ani ostrych krawędzi.
Po naprawie zamontuj filtr aluminiowy i dopiero wtedy wykonaj próbę wszystkich trzech biegów oraz oświetlenia. Sprawdź, czy nic nie ociera, obudowa nie drga, a przewód odprowadzający nie zsunął się z kołnierza. Nie uruchamiaj okapu bez filtra przeciwtłuszczowego.
Jak dobrać część do OSC5232I
Podstawą identyfikacji jest pełny model OSC5232I, kod wyrobu 1190681 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam napis OSC5232I może nie wystarczyć, jeżeli producent stosował zmiany wykonania podczas produkcji.
Przy porównywaniu części zwróć uwagę na:
- numer katalogowy elementu i wykaz zgodnych urządzeń,
- wymiary oraz kształt filtra; dla tego modelu producent podaje filtr tłuszczowy 300 × 390 mm,
- liczbę i rozmieszczenie zaczepów, zasuwek oraz otworów,

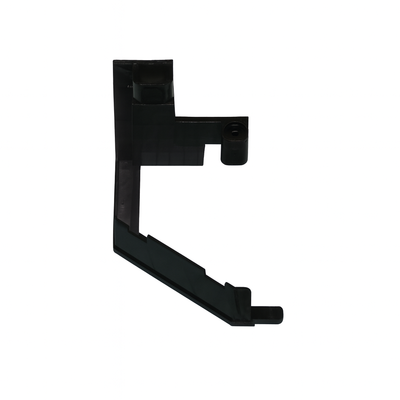

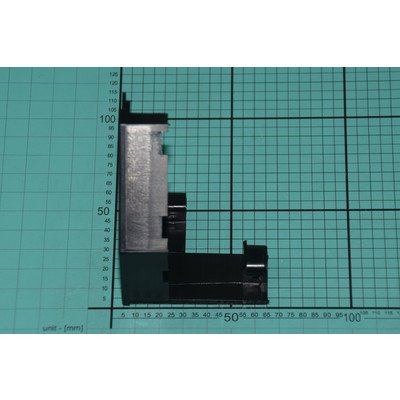

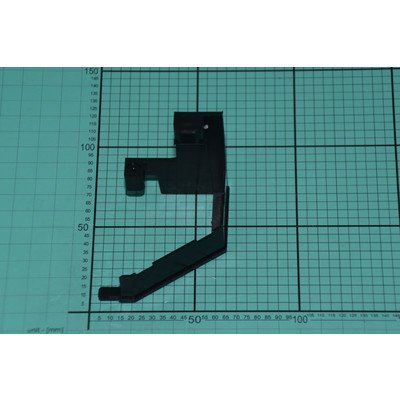

- lewą albo prawą stronę mocowania elementów obudowy,
- liczbę wyprowadzeń i układ styków przełącznika,
- złącza, mocowanie i wykonanie kompletnego wentylatora,
- trzonek E14, moc 4 W oraz gabaryty żarówki,
- rodzaj pracy okapu — filtr FWU 50 jest potrzebny w trybie pochłaniacza, a nie wyciągu.
Nie dobieraj szyby, mocowania, izostatu ani wentylatora wyłącznie ze zdjęcia. Podobnie wyglądający element może mieć inne zaczepy, rozstaw otworów lub połączenia elektryczne. Jeśli dane na tabliczce różnią się od 1190681 albo nie można ich odczytać, przejdź do kategorii okapów Amica o szerokości 50 cm i ustal właściwą wersję urządzenia przed zamówieniem.
FAQ – części do Amica OSC5232I
Jaki filtr węglowy pasuje do okapu OSC5232I?
Producent wskazuje jeden filtr FWU 50. Stosuje się go tylko wtedy, gdy okap pracuje jako pochłaniacz i oddaje oczyszczone powietrze do kuchni. W trybie wyciągu filtr węglowy należy usunąć, ponieważ zwiększa opór przepływu.
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Najpierw trzeba wyczyścić filtr aluminiowy, sprawdzić filtr węglowy, położenie przepustnicy, drożność przewodu i dopływ świeżego powietrza. Silnik podejrzewa się dopiero wtedy, gdy instalacja jest drożna, wirnik czysty, a wydajność nadal pozostaje wyraźnie obniżona.
Dlaczego okap buczy, ale wentylator nie rusza?
Przyczyną może być zablokowany lub ocierający wirnik, zużycie łożysk, usterka uzwojenia albo elementu współpracującego z silnikiem. Najpierw przy odłączonym zasilaniu sprawdź swobodę obrotu. Samo buczenie nie rozstrzyga, którą część należy wymienić.
Czy filtr aluminiowy trzeba wymienić po zmianie koloru?
Nie, jeżeli siatka pozostaje drożna, nie jest rozerwana, odkształcona ani skorodowana w sposób osłabiający konstrukcję. Aluminium może zmienić kolor po myciu w zmywarce. Filtr należy natomiast regularnie odtłuszczać, standardowo co miesiąc.
Jaka żarówka jest stosowana w OSC5232I?
Okap wykorzystuje żarówkę LED E14 o mocy 4 W. Przy zakupie trzeba sprawdzić także napięcie, kształt i wymiary, aby źródło światła mieściło się w kloszu i odpowiadało parametrom fabrycznym.
Jakie dane są potrzebne do pewnego doboru części Amica?
Przygotuj model OSC5232I, kod wyrobu 1190681 i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach mechanicznych warto dodatkowo porównać wymiary, stronę montażu i mocowania, a przy elektrycznych także złącza oraz numer katalogowy starego elementu.
