1000541 - Okap uniwersalny OS 6 W Biały
Części do okapu Amica OS 6 W o kodzie 1000541 obejmują między innymi filtr, silnik z wirnikiem, przełączniki, elementy oświetlenia, szybę i mocowania. Przed zakupem ustal przyczynę słabego ciągu, hałasu lub braku reakcji urządzenia. Zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jakie części występują w okapie Amica OS 6 W 1000541?
W tej kategorii znajdują się podzespoły przypisane do białego okapu uniwersalnego Amica OS 6 W o kodzie wyrobu 1000541. Konstrukcja obejmuje prosty układ wyciągu z silnikiem i wirnikiem, sterowanie suwakowe, oświetlenie oraz dolną osłonę z filtrem.
Do elementów związanych z tym wykonaniem należą między innymi:

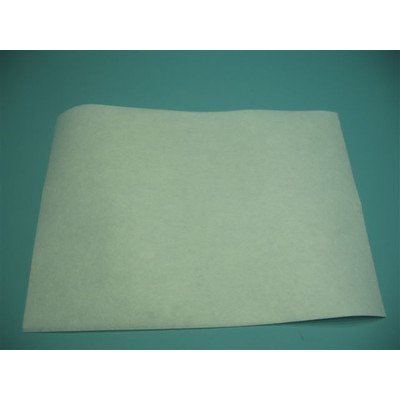

- włóknina przeciwtłuszczowa o wymiarach katalogowych 56 × 39,6 cm;

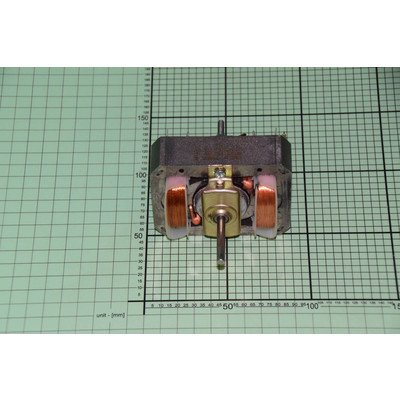

- silnik wentylatora i wirnik;

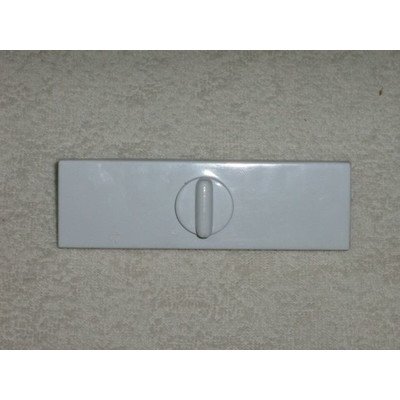

- przełączniki suwakowe silnika oraz oświetlenia;

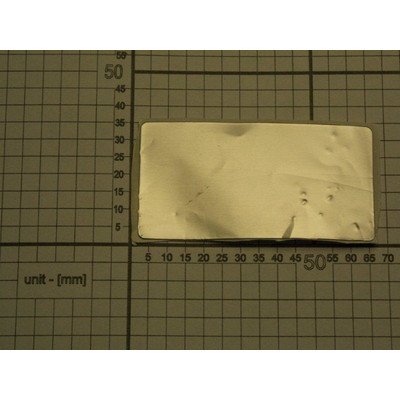

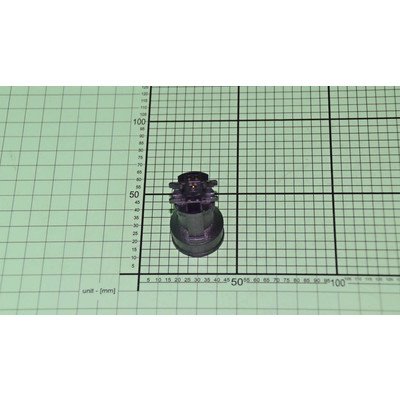

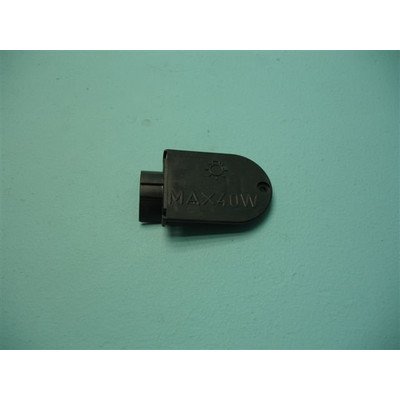

- obsada, uchwyt, odbłyśnik i klosz lampy;

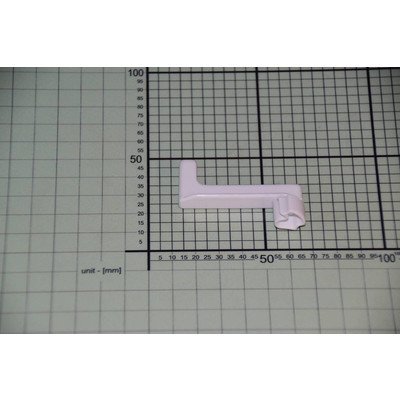

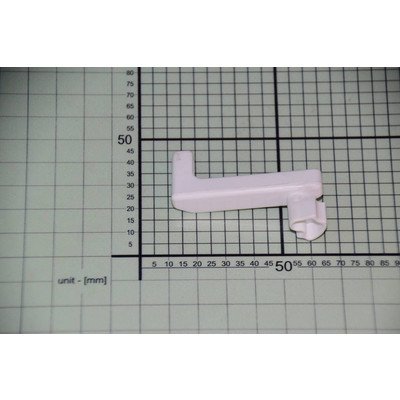

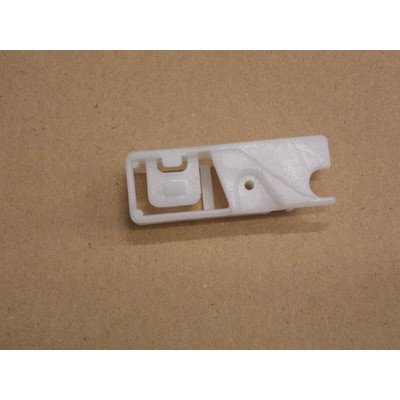

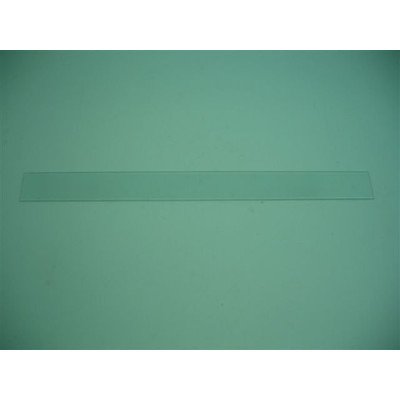

- szyba frontowa, zawiasy oraz lewy i prawy uchwyt szyby;

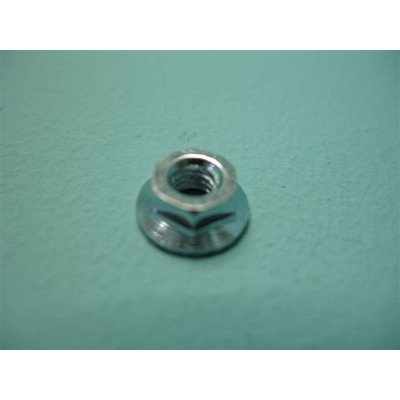

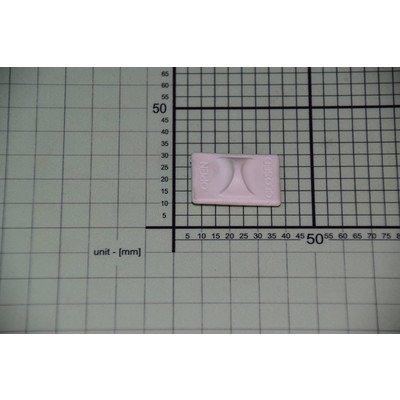

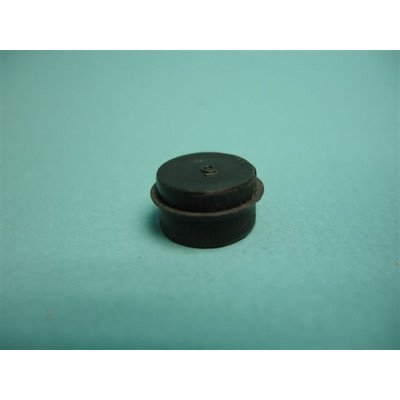

- zatrzaski, podpory i elementy ustalające silnik;

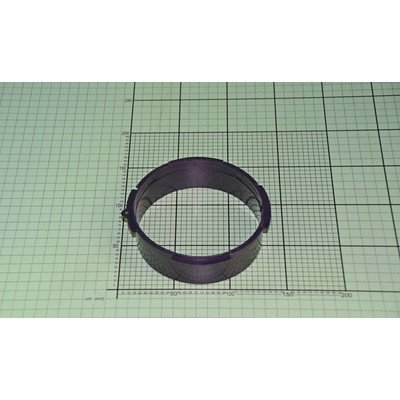

- kołnierz przewodu odprowadzającego powietrze.
Nie każda nieprawidłowość wymaga jednak zakupu podzespołu. Słaby przepływ może wynikać z zabrudzonego filtra lub niedrożnej instalacji, a stukanie – z poluzowanej osłony zamiast z uszkodzenia silnika.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zatłuszczona włóknina, zużyty filtr węglowy, niedrożny przewód, zabrudzony lub uszkodzony wirnik | stan filtrów, drożność wylotu i swobodny obrót wirnika | poprawa po zdjęciu mocno zabrudzonego filtra wskazuje na ograniczenie przepływu, lecz nie potwierdza sprawności całej wentylacji |
| Silnik buczy lub wolno się rozpędza | wirnik ociera o obudowę, oś obraca się z oporem, silnik jest zabrudzony albo uszkodzony | po odłączeniu zasilania obrócić wirnik ręką | wyraźny opór, ocieranie lub duży luz kierują diagnostykę na zespół wirnika i silnika |
| Okap działa tylko na części biegów | zużyty przełącznik suwakowy, przerwane połączenie albo usterka jednego obwodu silnika | działanie każdej pozycji suwaka i ciągłość jego styków | niesprawny styk można potwierdzić omomierzem; sam brak biegu nie rozstrzyga jeszcze, czy winny jest przełącznik, przewód czy uzwojenie |
| Wentylator nie działa, ale światło świeci | przełącznik silnika, przewody, zablokowany wirnik lub silnik | swobodę wirnika i obwód przełącznika | skoro lampa działa, zasilanie dociera do okapu, ale obwód wentylatora nadal wymaga osobnego sprawdzenia |
| Nie działa ani światło, ani wentylator | brak zasilania, uszkodzony przewód, zacisk przyłączeniowy lub wspólne połączenie wewnętrzne | gniazdo, zabezpieczenie obwodu i przewód zasilający | prawidłowe zasilanie w gnieździe nie potwierdza jeszcze ciągłości przewodu ani połączeń wewnątrz okapu |
| Okap drga lub stuka | zabrudzony albo pęknięty wirnik, niewłaściwe osadzenie silnika, luźna osłona, szyba lub mocowanie | oględziny wirnika, podpór silnika, zatrzasków i uchwytów szyby | uszkodzony lub odkształcony wirnik należy wymienić; dokręcenie mocowania nie naprawi zużytego uchwytu albo pękniętego zatrzasku |
Słaby ciąg nie zawsze oznacza uszkodzony silnik
Najpierw ustal, czy okap pracuje jako wyciąg, który odprowadza powietrze przewodem wentylacyjnym, czy jako pochłaniacz, który zawraca je do kuchni przez filtr węglowy. Kolejność diagnostyki jest w tych trybach inna.
Gdy okap pracuje jako wyciąg
- Wyjmij włókninę przeciwtłuszczową i oceń, czy jest przesiąknięta tłuszczem, zdeformowana lub rozerwana. Tego rodzaju wkładu nie należy traktować jak metalowego filtra wielorazowego – zużytą włókninę wymienia się.
- Sprawdź, czy kołnierz wylotowy i przewód nie są zgniecione, zatkane albo rozłączone.
- Oceń ciąg instalacji wentylacyjnej niezależnie od pracy okapu. Brak drożności kanału może powodować słabe zasysanie i wzrost hałasu mimo sprawnego silnika.
- Dopiero po wykluczeniu filtrów i instalacji sprawdź wirnik oraz napęd.
Gdy okap pracuje jako pochłaniacz
Oprócz włókniny przeciwtłuszczowej stosuje się filtr węglowy. Z czasem traci on zdolność pochłaniania zapachów i zwiększa opory przepływu. Filtra z węglem aktywnym w standardowym wykonaniu nie regeneruje się przez mycie. Częstotliwość wymiany zależy od rodzaju filtra, intensywności smażenia i zaleceń jego producenta.
Krótka próba bez silnie zabrudzonego filtra może pomóc stwierdzić, czy to on dławi przepływ. Nie należy jednak używać okapu bez filtra podczas normalnego gotowania, ponieważ tłuszcz będzie osiadał na wirniku, silniku i instalacji.
Jak sprawdzić wirnik i silnik?
Przed zdjęciem osłony odłącz wtyczkę, zabezpiecz ją przed przypadkowym podłączeniem i poczekaj, aż elementy oświetlenia ostygną. Po wyjęciu filtra uzyskuje się dostęp do dolnej części układu wentylatora; dokładna kolejność demontażu zależy od sposobu osadzenia szyby, osłony i zatrzasków w danym egzemplarzu.
Kontrola mechaniczna

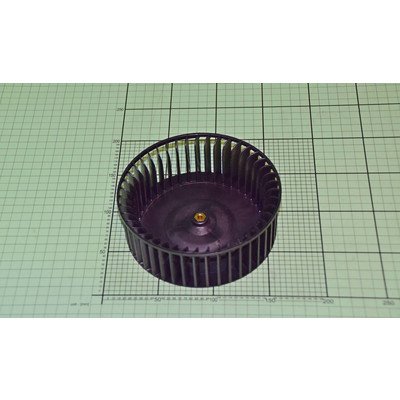

Obróć wirnik ręką, nie dotykając ostrych krawędzi obudowy. Powinien poruszać się bez wyraźnego zacinania i bez ocierania o osłonę. Sprawdź również:
- czy na łopatkach nie ma twardej warstwy tłuszczu;
- czy wirnik nie jest pęknięty lub odkształcony;
- czy oś nie ma dużego luzu poprzecznego;
- czy podpory i elementy ustalające silnik są kompletne;
- czy przewody nie znalazły się w zasięgu obracającego się wirnika.
Powolny rozruch może być skutkiem zabrudzenia osi i panewek albo ocierania wirnika. W przypadku podobnych silników oczyszczenie i właściwe smarowanie panewek potrafi przywrócić pracę, ale nie pomoże przy dużym luzie, uszkodzonym uzwojeniu lub zdeformowanym wirniku. Nie stosuj oleju spożywczego ani preparatu pozostawiającego lepką warstwę, która będzie wiązała kurz.
Pomiar uzwojeń
Pomiar wykonuje się przy urządzeniu odłączonym od sieci i po odpięciu przewodów silnika od reszty instalacji. Przed rozłączeniem zrób zdjęcie połączeń i oznacz konektory. Nie opieraj się wyłącznie na kolorach przewodów.
Omomierzem można sprawdzić ciągłość poszczególnych obwodów uzwojenia. Wynik OL lub nieskończona rezystancja między punktami, które zgodnie ze schematem powinny tworzyć obwód, wskazuje na przerwę. Skończona rezystancja nie potwierdza jednak pełnej sprawności: zwykły multimetr może nie wykazać zwarcia międzyzwojowego ani uszkodzenia występującego dopiero po rozgrzaniu.
Nie należy przyjmować jednej prawidłowej rezystancji dla wszystkich wyprowadzeń. Silnik wielobiegowy ma kilka odczepów, a wyniki zależą od badanego odcinka uzwojenia. Punkty pomiarowe trzeba ustalić według schematu lub oznaczeń konkretnego silnika.
Pomiar izolacji uzwojeń względem metalowej obudowy wymaga odpowiedniego miernika izolacji oraz wiedzy dotyczącej napięcia probierczego. Podawanie napięcia sieciowego na odłączony silnik i pomiary w pracującym okapie są czynnościami dla wykwalifikowanego serwisanta.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy napięciu sieciowym nie są przeznaczone dla osoby bez przygotowania.
Jak sprawdzić przełącznik suwakowy?
Gdy jeden lub kilka biegów nie działa, a wirnik obraca się swobodnie, warto sprawdzić przełącznik silnika. Po odłączeniu urządzenia i wyizolowaniu przełącznika ustaw miernik na test ciągłości lub niski zakres rezystancji. Dla każdej pozycji suwaka sprawdź, czy styk wspólny łączy się z odpowiednim wyjściem.
- brak ciągłości na jednej pozycji może oznaczać zużyty lub zabrudzony styk;
- brak ciągłości na wszystkich pozycjach może wskazywać na przełącznik, jego zasilanie albo błędnie wybrane punkty pomiarowe;
- prawidłowe przełączanie styków kieruje dalszą diagnostykę na przewody i silnik.
Nie wolno przekładać przewodów według połączeń spotkanych w innym okapie. Silniki o podobnym wyglądzie mogą mieć inną liczbę biegów i inne wyprowadzenia, a przypadkowe mostkowanie zacisków grozi uszkodzeniem części lub porażeniem.
Oświetlenie nie działa – żarówka, oprawka czy włącznik?
Jeśli wentylator działa, a lampa nie, rozpocznij od źródła światła. Sprawdź jego trzonek, napięcie i dopuszczalną moc podaną na starej żarówce, oprawce albo w dokumentacji urządzenia. Samo dopasowanie gwintu nie wystarcza.
Po wyjęciu źródła światła obejrzyj obsadę i styki. Nadpalenie, korozja, poluzowany zacisk lub pęknięta oprawka przemawiają za wymianą elementu. Jeśli żarówka i oprawka są sprawne, można zbadać ciągłość odłączonego przełącznika światła podobnie jak przełącznika silnika.
Klosz, odbłyśnik i uchwyt oprawki pełnią również funkcję mechaniczną. Pękniętego klosza lub uchwytu nie należy sklejać w miejscu narażonym na temperaturę i drgania, jeśli naprawa nie zapewnia stabilnego osadzenia lampy.
Dostęp do części i bezpieczna wymiana
W typowym przebiegu naprawy tego okapu należy:
- Odłączyć urządzenie od sieci i opróżnić przestrzeń pod okapem.
- Podeprzeć szybę frontową, jeśli jej położenie utrudnia dostęp.

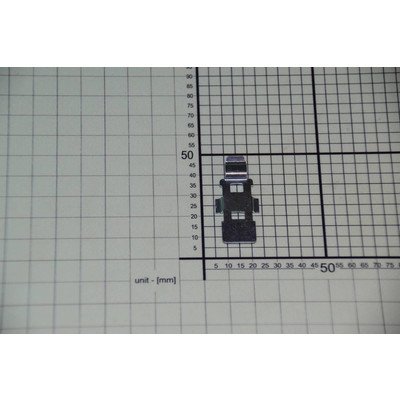

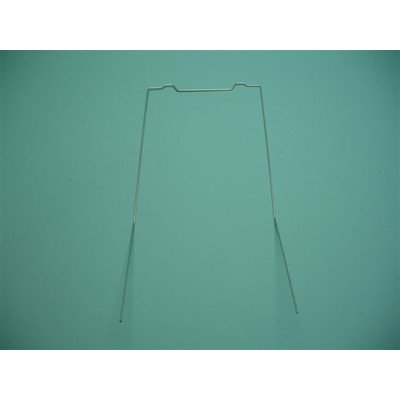

- Zwolnić zatrzask dolnej osłony i wyjąć filtr wraz z elementami podtrzymującymi, nie wyginając prętów.
- Wykonać zdjęcia przewodów, mocowań i ułożenia części.
- Przy wymianie silnika odłączyć konektory, a następnie zwolnić jego podpory oraz elementy ustalające. Nie ciągnąć za przewody.
- Oczyścić powierzchnie montażowe z tłuszczu, ale nie zalewać przełączników ani uzwojeń.
- Zamontować wirnik tak, aby nie ocierał o obudowę, a przewody poprowadzić poza jego zasięgiem.
- Sprawdzić stabilność szyby, klosza, filtra i osłony przed uruchomieniem.
Po złożeniu wykonaj krótki test każdego biegu oraz oświetlenia. Natychmiast odłącz urządzenie, jeżeli pojawi się zapach przegrzanej izolacji, iskrzenie, silne drganie albo metaliczne ocieranie.
Jak dobrać część do Amica OS 6 W?
Dla urządzeń Amica przygotuj trzy dane z tabliczki znamionowej:
- pełny model, w tym przypadku OS 6 W / OS6W;
- kod wyrobu 1000541;
- 14-cyfrowy numer fabryczny.

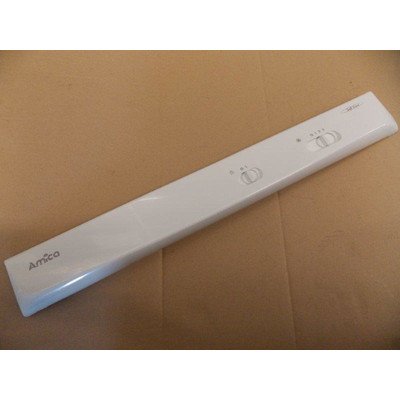

Kod 1000541 odróżnia tę wersję między innymi od brązowego OS 6 B i innych okapów z rodziny OS 6. Kolor ma znaczenie przy suwakach, uchwytach, frontach i elementach obudowy, ale nie może zastąpić kodu wyrobu.
Przy częściach mechanicznych porównaj stronę montażu, wymiary, rozstaw mocowań i kolor. Przy podzespołach elektrycznych sprawdź numer katalogowy, napięcie, moc, liczbę wyprowadzeń oraz układ biegów. W katalogu tej kategorii silnik 1001075 opisany jest parametrami 220–230 V, 50 Hz i 100 W, jednak przed montażem należy porównać te dane oraz złącza z wymontowanym elementem.
Jeżeli tabliczka wskazuje inny kod wyrobu, nie dobieraj części tylko dlatego, że okap wygląda podobnie. Wróć do kategorii okapów Amica o szerokości 60 cm i wybierz właściwy wariant albo przekaż zdjęcie całej tabliczki do weryfikacji.
FAQ – części do okapu Amica OS 6 W 1000541
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź włókninę przeciwtłuszczową, filtr węglowy w trybie pochłaniacza oraz drożność przewodu wylotowego. Silnik i wirnik diagnozuje się po wykluczeniu tych przyczyn.
Czy włókninę filtracyjną można umyć?
Włóknina jest filtrem wymiennym, a nie metalową siatką wielorazową. Przesiąknięty tłuszczem, rozerwany lub trwale zdeformowany wkład należy zastąpić filtrem o właściwych wymiarach i mocowaniu.
Co oznacza buczenie silnika bez prawidłowych obrotów?
Może wskazywać na zablokowany lub ocierający wirnik, zabrudzone panewki albo uszkodzenie silnika. Najpierw, przy odłączonym zasilaniu, sprawdź swobodę obrotu i stan mechaniczny. Samo buczenie nie pozwala wskazać części do wymiany.
Dlaczego działa tylko jeden bieg okapu?
Przyczyną może być zużyty styk przełącznika, przerwany przewód lub usterka jednego obwodu silnika. Pomiar ciągłości odłączonego przełącznika pomaga rozdzielić te podejrzenia, ale wymaga znajomości jego wyprowadzeń.
Czy oznaczenie OS 6 W wystarczy do zakupu części?
Nie zawsze. Do pewnego doboru przygotuj model, kod wyrobu 1000541 i 14-cyfrowy numer fabryczny. Podobne okapy OS 6 mogą różnić się kolorem, mocowaniem, sterowaniem lub wykonaniem podzespołów.
Czy można zamontować podobny silnik z inną liczbą przewodów?
Nie bez potwierdzonego schematu zgodności. Inna liczba przewodów może oznaczać odmienny układ uzwojeń lub liczbę biegów. Nie należy łączyć ani mostkować zacisków metodą prób i błędów.
