1001639 - Okap uniwersalny OSE 6954 B Brąz
Części do okapu Amica OSE 6954 B o kodzie wyrobu 1001639 obejmują między innymi filtry, elementy wentylatora, sterowania, oświetlenia i obudowy. Słaby ciąg, buczenie, brak wybranego biegu lub niedziałająca lampka wymagają osobnej diagnostyki. Przed zakupem porównaj część z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym z tabliczki znamionowej.
Jak ustalić, która część okapu OSE 6954 B jest uszkodzona?
W tym okapie oddzielne podzespoły odpowiadają za przepływ powietrza, zmianę prędkości i oświetlenie. Jeden objaw nie przesądza więc o konieczności wymiany silnika lub przełącznika. Diagnostykę warto rozpocząć od sprawdzenia, która funkcja nie działa i czy problem występuje na każdym biegu.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Wentylator pracuje, ale okap słabo usuwa opary | zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, niedrożny kanał, zablokowana klapa zwrotna, zabrudzony lub uszkodzony wirnik | stan filtrów, swobodę klapy, drożność i ułożenie przewodu oraz pracę wirnika | poprawa po zdjęciu mocno zabrudzonego filtra lub usunięciu przeszkody wskazuje na ograniczenie przepływu, a nie od razu na awarię silnika |
| Silnik buczy, lecz wirnik nie rusza | zablokowany lub ocierający wirnik, zużyte łożyskowanie silnika, uszkodzone uzwojenie albo połączenie | po odłączeniu zasilania sprawdzić, czy wirnik obraca się swobodnie i nie dotyka obudowy | duży opór lub ocieranie wskazuje na problem mechaniczny; swobodny obrót nie potwierdza jeszcze sprawności elektrycznej silnika |
| Działa tylko część prędkości | zużyte styki przełącznika, przerwane połączenie albo uszkodzona sekcja uzwojenia silnika | porównać zachowanie na każdym położeniu przełącznika, obejrzeć konektory i sprawdzić ciągłość odpowiednich torów | niesprawny pojedynczy tor przełącznika może wyłączyć jeden bieg; sprawny przełącznik nie wyklucza przerwy w silniku lub przewodzie |
| Oświetlenie działa, ale wentylator nie | przełącznik wentylatora, przewody, silnik lub jego zabezpieczenie | sprawdzić, czy wirnik nie jest zablokowany oraz czy złącza nie są wypalone lub poluzowane | działająca lampka potwierdza obecność zasilania w części urządzenia, ale nie potwierdza zasilania obwodu silnika |
| Nie działa ani światło, ani wentylator | brak zasilania, uszkodzony przewód, zacisk, wspólny element sterowania lub połączenie wewnętrzne | sprawdzić gniazdo innym odbiornikiem, wtyczkę i widoczny odcinek przewodu | sprawne gniazdo kieruje diagnostykę do wnętrza okapu; nie należy wtedy kupować jednocześnie silnika i lampy na próbę |
| Okap stuka lub grzechocze | luźna osłona, uszkodzony wirnik, klapa zwrotna, filtr albo mocowanie | zlokalizować miejsce hałasu na różnych biegach i skontrolować stabilność elementów po odłączeniu zasilania | hałas zależny od prędkości może pochodzić od wirnika, natomiast grzechot przy zmianach przepływu może powodować klapa lub luźna osłona |
Słaby ciąg nie musi oznaczać uszkodzenia silnika
Najpierw trzeba ustalić, czy OSE 6954 B pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest odprowadzane kanałem wentylacyjnym. W trybie pochłaniacza wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i filtr z węglem aktywnym.
W przypadku słabej skuteczności sprawdź kolejno:
- Metalowy filtr przeciwtłuszczowy – nagromadzony tłuszcz zmniejsza przepływ i obciąża wentylator. Filtr należy wyjąć, ocenić pod światło, umyć łagodnym detergentem i dokładnie wysuszyć. Odbarwienie aluminium po myciu nie musi oznaczać uszkodzenia, ale pęknięta siatka, odkształcona rama lub niesprawny zatrzask uzasadniają wymianę.

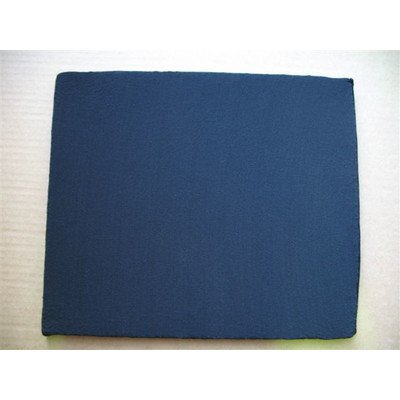

- Filtr węglowy FW 31 – ma zastosowanie podczas pracy w obiegu zamkniętym. Zużyty wkład może przepuszczać zapachy i ograniczać przepływ mimo prawidłowej pracy wentylatora. Typowego filtra węglowego nie należy myć, jeśli producent konkretnego wkładu nie oznaczył go jako regenerowalnego.
- Kanał odprowadzający – zgnieciona rura elastyczna, nadmierna liczba ostrych załamań, zabrudzenie lub niedrożność mogą ograniczać wydajność. Jeżeli po odłączeniu okapu od kanału przepływ wyraźnie się poprawia, przyczyny trzeba szukać w instalacji, nie w silniku.
- Klapa zaworu zwrotnego i kierownica powietrza – klapa powinna otwierać się bez zakleszczania. Nieprawidłowo założony element może częściowo zamknąć wylot albo powodować grzechotanie.
- Wirnik łopatkowy – osad tłuszczu, odkształcenie lub ocieranie o korpus powodują hałas, drgania i spadek przepływu. Uszkodzonego wirnika nie należy prostować prowizorycznie, ponieważ niewyważenie obciąża silnik.
Krótka próba bez filtra może pomóc znaleźć ograniczenie przepływu, ale okapu nie należy użytkować bez zamontowanego filtra przeciwtłuszczowego.
Jak sprawdzić przełącznik i silnik?
Przed zdjęciem osłon odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Filtr przeciwtłuszczowy zwykle zasłania dostęp do dolnej części korpusu, wentylatora, oprawki lampy i części przewodów. Dostęp do przełącznika wymaga natomiast zdjęcia jego osłony lub panelu przedniego. Konkretna kolejność zależy od wykonania obudowy, dlatego nie należy odginać elementów, które nadal trzymają się na niewidocznym mocowaniu.
Przed rozłączeniem przewodów:
- zrób wyraźne zdjęcia wszystkich konektorów;
- oznacz przewody według zacisków, a nie tylko koloru izolacji;
- sprawdź, czy konektory nie są luźne, zaśniedziałe lub przegrzane;
- nie łącz przewodów na próbę i nie zastępuj przełącznika prowizorycznym mostkiem.

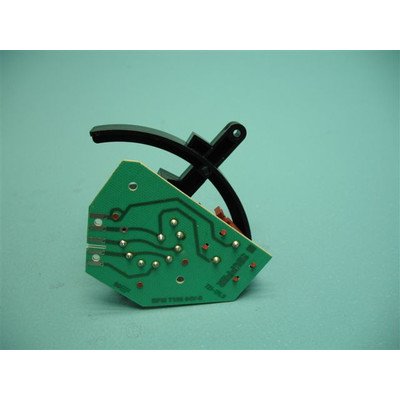

Pomiar przełącznika bez napięcia
Odłącz przewody badanego przełącznika, aby wynik nie był fałszowany przez pozostałe obwody. Multimetr ustaw na test ciągłości lub niski zakres rezystancji. Dla kolejnych położeń sprawdź, czy zwierane są właściwe zaciski zgodnie z układem połączeń danego przełącznika.
Brak ciągłości w jednym położeniu przy prawidłowym działaniu pozostałych może wskazywać na zużyty tor odpowiedzialny za konkretny bieg. Niska rezystancja styków podczas pomiaru bez obciążenia nie daje jednak pełnej pewności, że przełącznik poprawnie przewodzi prąd podczas pracy. Nadpalone styki mogą zachowywać się niestabilnie dopiero pod obciążeniem.

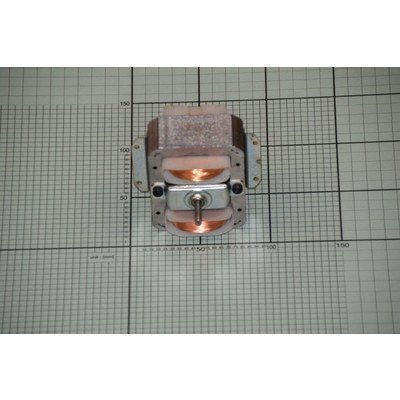

Kontrola silnika
Po odłączeniu silnika można sprawdzić ciągłość jego uzwojeń oraz brak połączenia między zaciskami a metalowym korpusem. Nie istnieje jedna prawidłowa rezystancja wspólna dla wszystkich wyprowadzeń i silników okapów. Wyniki trzeba porównać ze schematem konkretnego wykonania lub z danymi sprawnego zespołu.
- Wynik oznaczający przerwę może wskazywać na uszkodzone uzwojenie, zabezpieczenie termiczne, przewód lub konektor.
- Bardzo zbliżone lub nietypowo niskie wskazania nie pozwalają samodzielnie potwierdzić zwarcia międzyzwojowego.
- Poprawna ciągłość uzwojeń nie wyklucza zatarcia, zwarcia międzyzwojowego ani usterki ujawniającej się po nagrzaniu.
- Szybkie nagrzewanie, zapach przegrzanej izolacji lub brak rozruchu mimo swobodnego wirnika są podstawą do przerwania próby.
Pomiar napięcia na pracującym okapie może rozstrzygnąć, czy zasilanie dociera do silnika, ale odbywa się przy napięciu sieciowym. Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania. Nie uruchamiaj wymontowanego silnika bez prawidłowo założonego wirnika i osłon wymaganych do chłodzenia oraz bez schematu jego wyprowadzeń.
Oświetlenie: żarówka, oprawka czy przełącznik?

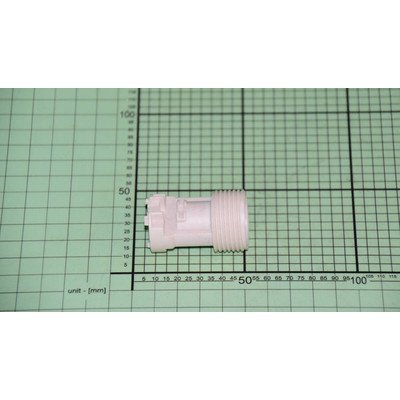

Jeżeli nie świeci pojedyncze źródło światła, najpierw obejrzyj żarówkę, gwint E14, styki oprawki, klosz i odbłyśnik. Nowe źródło światła musi mieć zgodny trzonek, wymiary, napięcie i moc dopuszczoną dla oprawki. Sama możliwość wkręcenia żarówki nie potwierdza jej zgodności termicznej ani mechanicznej.
Gdy nowe, prawidłowo dobrane źródło nadal nie działa, przyczyną może być wypalona oprawka, poluzowany konektor albo niesprawny tor przełącznika oświetlenia. Ciemne przebarwienia, stopiony plastik i luźny styk są wskazaniem do wymiany uszkodzonego elementu, a nie do doginania go podczas pracy urządzenia.
Wymiana części i kontrola po montażu
Po zdjęciu filtra i odpowiedniej osłony odłączaj tylko połączenia potrzebne do wymiany danego elementu. Ostre krawędzie blach mogą powodować skaleczenia, dlatego stosuj rękawice robocze. Silnik i wirnik należy montować bez naprężeń oraz bez kontaktu łopatek z obudową. Przełącznik powinien zostać osadzony tak, aby przyciski lub suwak poruszały się swobodnie, a przewody nie były przyciśnięte osłoną.
Po złożeniu sprawdź:
- stabilne zamocowanie filtra, klosza i osłon;
- każdy bieg wentylatora osobno;
- brak ocierania, stuków i nadmiernych drgań;
- działanie oświetlenia niezależnie od wentylatora;
- swobodne otwieranie klapy zwrotnej;
- prawidłowy kierunek przepływu w wybranym trybie pracy.
Jeżeli pojawi się zapach przegrzania, iskrzenie, nierównomierna praca albo szybki wzrost temperatury silnika, natychmiast odłącz urządzenie.
Jak dobrać części do Amica OSE 6954 B?
Ta strona dotyczy brązowego wariantu OSE 6954 B o kodzie wyrobu 1001639. Podobne wersje OSE 6954 I i OSE 6954 W mogą wykorzystywać część wspólnych podzespołów, ale różnić się elementami obudowy, wykończeniem lub wykonaniem katalogowym. Nie należy wybierać części wyłącznie dlatego, że pasuje do innego wariantu OSE 6954.
Dla urządzeń Amica przygotuj:
- pełny model: OSE 6954 B;
- kod wyrobu: 1001639;
- pełny 14-cyfrowy numer fabryczny;
- numer zdemontowanej części, jeżeli jest czytelny;
- zdjęcie tabliczki znamionowej, złączy i sposobu mocowania.
Tabliczka okapu bywa umieszczona wewnątrz korpusu i może być widoczna po wyjęciu filtra przeciwtłuszczowego. Przy filtrach porównaj numer katalogowy, wymiary ramy oraz zatrzask. Przy silniku i przełączniku znaczenie mają również liczba i układ zacisków, wykonanie mocowań oraz zgodność katalogowa. Elementy obudowy trzeba dodatkowo dobrać według koloru i strony montażu.
Jeśli dane urządzenia wskazują inny kod wyrobu, wróć do kategorii okapów Amica o szerokości 60 cm i wybierz właściwy wariant. Sam napis „OSE 6954” nie wystarcza do potwierdzenia zgodności wszystkich części.
FAQ – części i naprawa okapu Amica OSE 6954 B
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy, drożność kanału, klapę zwrotną i wirnik. Silnik podejrzewaj po wykluczeniu ograniczeń przepływu albo wtedy, gdy nie osiąga właściwych obrotów, przegrzewa się lub nie uruchamia mimo swobodnego wirnika.
Dlaczego okap buczy, ale wentylator się nie obraca?
Przyczyną może być mechanicznie zablokowany wirnik, zatłuszczone lub zużyte łożyskowanie, ocieranie łopatek albo usterka silnika. Po odłączeniu zasilania sprawdź swobodę obrotu. Jeżeli wirnik porusza się lekko, potrzebna jest dalsza kontrola przełącznika, przewodów i uzwojeń.
Czy metalowy filtr 1001722 można myć?
Tak, filtr przeciwtłuszczowy 1001722 jest wykonany z aluminium i wymaga regularnego czyszczenia łagodnym detergentem. Wymień go, jeśli rama jest odkształcona, siatka pęknięta, filtr nie utrzymuje się w obudowie lub zabrudzeń nie można bezpiecznie usunąć.
Czy filtr węglowy FW 31 jest potrzebny w trybie wyciągu?
Filtr węglowy służy do pochłaniania zapachów w obiegu zamkniętym. Przy prawidłowo wykonanym wyciągu powietrze jest usuwane do kanału, dlatego należy stosować konfigurację przewidzianą dla tego trybu. Niepotrzebny lub zatkany filtr może dodatkowo ograniczać przepływ.
Jak odróżnić awarię przełącznika od uszkodzenia silnika?
Jeżeli nie działa tylko jeden bieg, sprawdź ciągłość odpowiedniego toru przełącznika i połączenia. Gdy przełącznik prawidłowo zmienia tory, a silnik nadal nie reaguje na dany bieg, podejrzenie przechodzi na przewody lub sekcję uzwojenia. Pełne rozstrzygnięcie może wymagać pomiaru napięcia przez wykwalifikowaną osobę.
Czy wystarczy podać model OSE 6954 przy zamawianiu części?
Nie. Wersje B, I i W mają różne kody wyrobu, a część elementów może zależeć także od wykonania produkcyjnego. Do doboru części do wariantu brązowego podaj model OSE 6954 B, kod wyrobu 1001639 oraz 14-cyfrowy numer fabryczny.
