1002057 - Okap uniwersalny OS 6 R Inox
Części do okapu Amica OS 6 R Inox o kodzie 1002057 obejmują między innymi filtry, elementy oświetlenia, przełączniki, wirnik, silnik i mocowania. Przed zakupem ustal, czy słaby ciąg wynika z części okapu, czy z zabrudzonego filtra albo niedrożnej instalacji. Zgodność potwierdzaj według modelu, kodu wyrobu i numeru fabrycznego.
Części do okapu Amica OS 6 R 1002057 i diagnostyka usterek

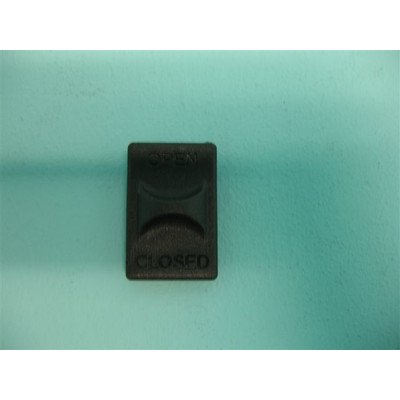

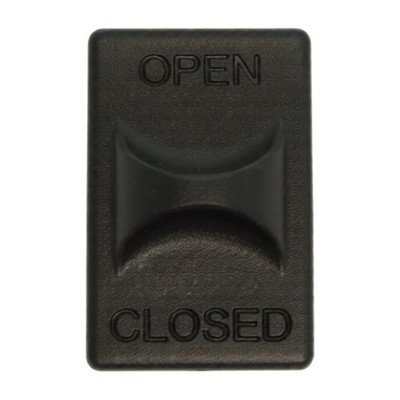

Amica OS 6 R Inox, spotykany również w zapisie OS6R, jest identyfikowany kodem wyrobu 1002057. W okapie występują części eksploatacyjne, mechaniczne i elektryczne: filtr przeciwtłuszczowy, elementy oświetlenia, suwakowe łączniki silnika i lampy, wirnik wentylatora, silnik dmuchawy, kołnierz wylotowy, szyba oraz jej uchwyty i zatrzaski.
Objaw nie wskazuje automatycznie części do wymiany. Słabe pochłanianie może wynikać z filtra albo instalacji wentylacyjnej, a brak pracy silnika — z przełącznika, przewodów, zablokowanego wirnika lub samego napędu.
Co sprawdzić przy typowych objawach
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Okap pracuje, ale słabo zasysa | Zatłuszczony filtr włókninowy, przesłonięty wlot, zabrudzony wirnik, niedrożny lub zbyt oporowy kanał, brak dopływu powietrza do kuchni | Najpierw oceń filtr i drożność wlotu. Krótka próba po zdjęciu zużytego filtra może ujawnić ograniczenie przepływu, ale nie wolno normalnie używać okapu bez filtra. Jeżeli przepływ poprawia się po uchyleniu okna, problem może leżeć w dopływie powietrza, nie w silniku. |
| Silnik buczy, lecz wirnik nie rusza | Wirnik zablokowany tłuszczem, tarcie o obudowę, zużycie silnika albo niesprawny kondensator pracy, jeżeli występuje w danym wykonaniu | Po odłączeniu zasilania sprawdź, czy wirnik obraca się lekko i nie ociera. Swobodny wirnik nie potwierdza sprawności elektrycznej silnika. Kondensator bada się miernikiem pojemności po bezpiecznym rozładowaniu i odłączeniu od obwodu; wynik porównuje się z wartością na jego obudowie. |
| Nie działa jeden lub kilka biegów | Zużyte styki łącznika suwakowego, przerwany przewód, uszkodzony odczep prędkości silnika | Odłączony przełącznik można zbadać omomierzem, sprawdzając ciągłość odpowiednich zestyków w kolejnych położeniach. Brak przejścia na jednym biegu wskazuje na przełącznik lub połączenie, ale nie rozstrzyga bez pomiaru przewodów i uzwojeń. |
| Silnik nie reaguje, ale światło działa | Łącznik silnika, złącza, przewody, kondensator lub silnik | Działające oświetlenie potwierdza jedynie, że zasilana jest część instalacji. Należy sprawdzić tor silnika od przełącznika do napędu, zamiast od razu zamawiać silnik. |
| Nie działa oświetlenie, ale wentylator pracuje | Źródło światła, obsada, styki oprawki, łącznik oświetlenia lub przewody | Po ostygnięciu lampy i odłączeniu okapu skontroluj źródło światła oraz ślady przegrzania w oprawce. Sprawna żarówka w innym urządzeniu kieruje diagnostykę na obsadę, przełącznik i okablowanie. |
| Okap jest całkowicie martwy | Brak zasilania gniazda, uszkodzony przewód, zacisk zasilający, wspólne połączenie wewnętrzne | Gniazdo można sprawdzić innym sprawnym odbiornikiem. Jeśli napięcie jest dostępne, dalsze pomiary należy prowadzić od wejścia zasilania okapu. Nie wymieniaj jednocześnie obu przełączników ani silnika bez ustalenia miejsca przerwy. |
| Słychać stukanie, ocieranie lub silne drgania | Zabrudzony albo uszkodzony wirnik, poluzowane mocowanie silnika, pęknięta podpora, obudowa lub klapa przy wylocie | Obróć wirnik ręcznie po odłączeniu zasilania i obejrzyj łopatki. Regularne ocieranie przy każdym obrocie wskazuje na niewłaściwe położenie, odkształcenie lub uszkodzenie wirnika. Hałas zależny od instalacji może natomiast zanikać po odłączeniu przewodu wylotowego. |
| Z okapu kapie tłuszcz | Nasycony filtr włókninowy albo nagromadzenie osadu wewnątrz obudowy | Wymień zabrudzoną włókninę i oczyść dostępne powierzchnie. Samo usunięcie wycieku bez odnowienia filtra nie usuwa przyczyny. |
Filtr przeciwtłuszczowy a filtr węglowy
Filtr przeciwtłuszczowy chroni wirnik, silnik i wnętrze okapu przed osadem. W modelu OS 6 R stosowana jest włóknina filtracyjna mocowana pod dolną osłoną. Jeżeli materiał jest sztywny, ciemny, nasycony tłuszczem, uszkodzony albo nie daje się prawidłowo zamocować, należy go wymienić. Włókniny jednorazowej nie pierze się jak metalowego filtra kasetowego.

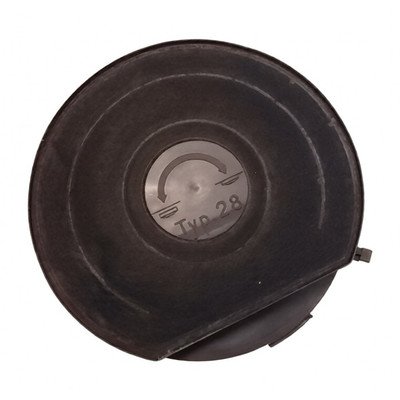

Filtr węglowy ma inne zadanie: ogranicza zapachy, gdy okap pracuje jako pochłaniacz, czyli zwraca oczyszczone powietrze do kuchni. Nie zastępuje filtra przeciwtłuszczowego. Przy pracy jako wyciąg, z odprowadzeniem powietrza do właściwego kanału, o słabym przepływie mogą decydować rura, kolana, zwężenia, klapa wylotowa lub warunki wentylacji pomieszczenia.
Nie dobieraj filtra tylko dlatego, że można go przyciąć. Sprawdź wymagany wymiar arkusza, rozmieszczenie prętów podtrzymujących i sposób zamknięcia dolnej osłony. Zbyt mała włóknina pozostawi szczelinę, przez którą tłuszcz dotrze do wentylatora.
Jak sprawdzić przełącznik, silnik i kondensator
Pomiary rezystancji i ciągłości wykonuje się przy okapie odłączonym od sieci, po oznaczeniu przewodów i odizolowaniu badanego elementu od reszty obwodu. Pomiar przełącznika podłączonego do silnika może pokazać przejście przez uzwojenia i prowadzić do błędnego wniosku.

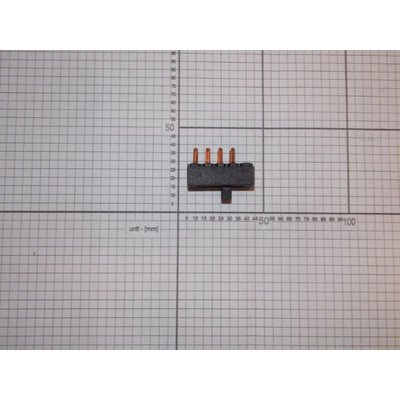

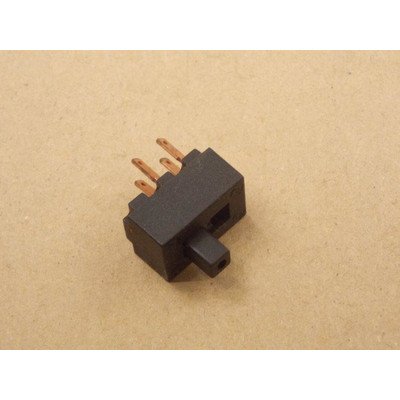

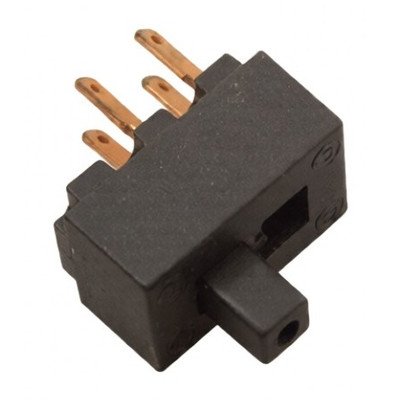

Łącznik suwakowy
W kolejnych położeniach suwaka powinny zamykać się styki przewidziane dla wyłączenia i poszczególnych prędkości. Rezystancja zamkniętego styku powinna być bardzo mała i stabilna. Wynik zmieniający się podczas lekkiego poruszania suwakiem wskazuje na zabrudzone, wypalone lub mechanicznie zużyte styki. Układ wyprowadzeń należy ustalić według oznaczeń starej części lub dokumentacji — nie według kolorów przewodów.

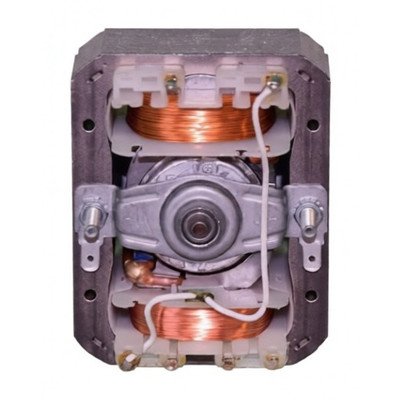

Silnik wentylatora
Omomierzem można wykryć przerwę w uzwojeniu albo zwarcie przewodzące do metalowej części silnika. Sam odczyt skończonej rezystancji między przewodami nie dowodzi jednak, że silnik jest sprawny pod obciążeniem. Nie ujawnia zwarć międzyzwojowych ani usterek pojawiających się po rozgrzaniu. Do miarodajnego sprawdzenia izolacji służy odpowiedni miernik rezystancji izolacji, a interpretacja wymaga znajomości konstrukcji silnika.
Kondensator silnika
Jeżeli dane wykonanie silnika ma zewnętrzny kondensator, przed pomiarem trzeba go odłączyć i bezpiecznie rozładować. Mierzy się pojemność, a wynik porównuje z oznaczeniem na obudowie wraz z podaną tolerancją. Wyraźnie obniżona pojemność może powodować buczenie, trudny rozruch i spadek momentu. Prawidłowa pojemność nie wyklucza przebicia pojawiającego się przy napięciu roboczym.
Pomiary na pracującym urządzeniu i przy napięciu sieciowym są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi, ochrony przed dotykiem oraz znajomości schematu konkretnego wykonania.
Dostęp do części i kolejność demontażu
W okapie podszafkowym podstawowy dostęp uzyskuje się od spodu. Przed rozpoczęciem pracy odłącz wtyczkę, zabezpiecz płytę grzewczą i odczekaj, aż oświetlenie ostygnie.
- Zdejmij lub otwórz dolną osłonę zgodnie z działaniem jej zatrzasków.
- Wyjmij włókninę oraz pręty podtrzymujące, zapamiętując ich ułożenie.
- Usuń tłusty osad z dostępnych elementów, aby nie dostał się do złączy podczas naprawy.
- Przed odłączeniem przewodów wykonaj czytelne zdjęcia i oznacz każde złącze.
- Przy wymianie wirnika sprawdź jego osadzenie, kierunek i odstęp od obudowy. Nie podważaj łopatek — łatwo je odkształcić i wywołać drgania.
- Przy wymianie silnika podeprzyj zespół przed zwolnieniem mocowań. Skontroluj podporę, zatyczki ustalające i stan przewodów.
- Po montażu ręcznie obróć wirnik. Dopiero gdy nic nie ociera, załóż filtr i wykonaj próbę wszystkich biegów oraz oświetlenia.
Dostęp do łączników suwakowych i oprawki może wymagać zdjęcia elementu frontowego lub osłony sterowania. Nie wyciągaj przełącznika za przewody i nie zamieniaj końcówek według koloru izolacji. Błędne połączenie może spowodować zwarcie, uszkodzenie silnika albo pojawienie się napięcia na metalowych elementach.
Dobór części do Amica OS 6 R Inox
Podstawą identyfikacji jest komplet danych z tabliczki znamionowej:
- model OS 6 R lub zapis katalogowy OS6R;
- kod wyrobu 1002057;
- 14-cyfrowy numer fabryczny.
Sam wygląd części nie wystarcza. Przy doborze porównaj:
- numer katalogowy starego elementu, jeśli jest czytelny;
- wymiary i sposób mocowania filtra, szyby, uchwytu lub klosza;
- liczbę pozycji, układ konektorów i funkcję łącznika suwakowego;
- wykonanie wirnika, średnicę osadzenia i jego położenie w obudowie;
- mocowanie, przewody oraz parametry silnika;
- typ trzonka, dopuszczalne parametry i gabaryty źródła światła.

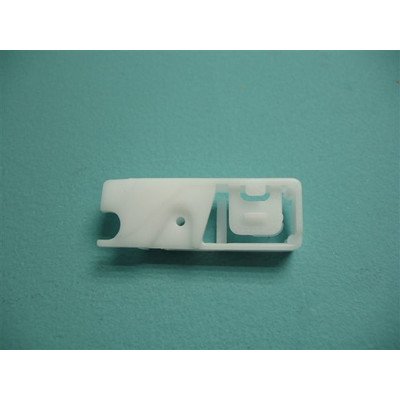

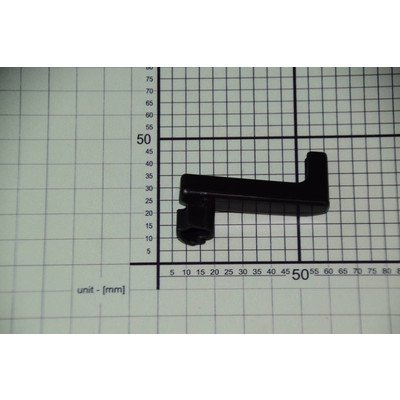

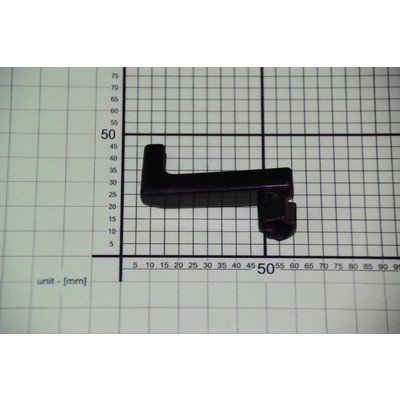

W przypadku oświetlenia zgodny trzonek E14 nie oznacza jeszcze pełnej zgodności. Źródło musi mieścić się pod kloszem, współpracować z oprawką i odpowiadać parametrom dopuszczonym dla urządzenia. Przy częściach mechanicznych rozróżniaj stronę montażu — na przykład lewy i prawy uchwyt szyby nie są zamienne.
Jeżeli tabliczka wskazuje inny kod wyrobu lub odmianę OS 6, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz stronę zgodną z pełnym oznaczeniem. Przed zamówieniem niepewnego podzespołu prześlij czytelne zdjęcie tabliczki, starej części, mocowań i złączy.
FAQ – części do okapu Amica OS 6 R
Dlaczego okap słabo ciągnie mimo pracy silnika?
Najpierw sprawdź nasycenie filtra włókninowego, zabrudzenie wirnika, drożność wlotu i instalacji wylotowej oraz dopływ powietrza do kuchni. Uszkodzenie silnika jest tylko jedną z możliwych przyczyn. Jeżeli obroty brzmią normalnie, a przepływ zmienia się po uchyleniu okna lub odłączeniu rury, podejrzenie należy skierować na wentylację.
Czy buczenie oznacza konieczność wymiany silnika?
Nie. Silnik może buczeć przez zablokowany lub ocierający wirnik, niesprawny kondensator pracy albo nieprawidłowe zasilanie uzwojenia. Najpierw sprawdź swobodę obrotu, mocowanie i — jeśli występuje — pojemność kondensatora.
Jak sprawdzić suwakowy włącznik biegów?
Po odłączeniu okapu od sieci i wypięciu przełącznika sprawdź omomierzem, które styki zwierają się w kolejnych położeniach. Brak stabilnej ciągłości na jednym ustawieniu może wskazywać zużycie łącznika. Nie ustalaj funkcji przewodów wyłącznie według ich kolorów.
Czy do tego okapu potrzebny jest filtr węglowy?
Tylko wtedy, gdy urządzenie pracuje w obiegu zamkniętym jako pochłaniacz. Przy odprowadzaniu powietrza do kanału podstawowym elementem pozostaje filtr przeciwtłuszczowy. Filtr węglowy nie naprawi niedrożnej rury ani słabego ciągu wentylacyjnego.
Jakie dane są potrzebne do doboru części?
Przygotuj model OS 6 R, kod wyrobu 1002057 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo porównaj oznaczenie starej części, wymiary, mocowania i złącza. Jest to szczególnie ważne przy silniku, przełączniku, szybie i elementach oświetlenia.
Czy można zamontować dowolną żarówkę E14?
Nie. Trzonek to tylko jedna cecha. Trzeba również sprawdzić dopuszczalne parametry elektryczne, wymiary źródła, odporność na warunki panujące w okapie i miejsce pod kloszem. Jeśli oprawka jest nadpalona lub ma luźne styki, sama wymiana żarówki nie usunie usterki.
