1003046 - Okap uniwersalny OSB 6961W biały
Części do okapu Amica OSB 6961W o kodzie wyrobu 1003046 obejmują elementy filtracji, napędu, sterowania, oświetlenia i obudowy. Słaby ciąg, brak jednego biegu lub hałas nie przesądzają jeszcze o uszkodzeniu silnika. Przed zakupem ustal przyczynę, a zgodność części potwierdź według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać źródło problemu w okapie Amica OSB 6961W?
W modelu OSB 6961W o kodzie 1003046 za przepływ powietrza odpowiadają nie tylko silnik i wirnik. Znaczenie mają również filtr przeciwtłuszczowy, ustawienie klapy zmiany trybu, drożność wylotu oraz — podczas pracy jako pochłaniacz — stan filtra węglowego. Z tego powodu spadek skuteczności nie powinien od razu prowadzić do zakupu silnika.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Nasycony filtr tłuszczowy, zużyty filtr węglowy, niedrożny przewód, niewłaściwe ustawienie klapy trybu pracy, zabrudzony lub zużyty napęd | Ustal, czy okap pracuje jako wyciąg, czy pochłaniacz. Skontroluj filtry, klapę zmiany trybu, króciec, przewód i wylot powietrza | Poprawa po usunięciu niedrożności wskazuje na problem przepływu, a nie na konieczność wymiany silnika |
| Silnik nie rusza, ale oświetlenie działa | Przełącznik, połączenia, zablokowany wirnik, uzwojenie silnika lub kondensator, jeżeli występuje w danej wersji napędu | Po odłączeniu zasilania sprawdź swobodę obrotu wirnika, stan złączy oraz ciągłość odpowiednich styków przełącznika i uzwojeń | Ciężki obrót kieruje diagnostykę na zabrudzenie, tarcie lub zużycie mechaniczne. Brak ciągłości może wskazywać na przerwę w obwodzie, ale sam poprawny pomiar nie potwierdza sprawności pod obciążeniem |
| Nie działa jeden lub dwa biegi | Zużyte styki zespołu przełączników, wypięty przewód, uszkodzenie gałęzi uzwojenia albo zbyt duży opór mechaniczny napędu | Sprawdź, czy przycisk prawidłowo się zatrzaskuje, a następnie zmierz ciągłość jego styków w kolejnych pozycjach. Porównaj gałęzie silnika dopiero po odłączeniu ich od instalacji | Sprawne styki przy braku danego biegu przesuwają podejrzenie na przewody lub silnik. Silnik, który rusza tylko na najwyższym biegu, może mieć zbyt duże opory, ale objaw nie wyklucza usterki przełącznika |
| Okap buczy, ociera albo mocno drga | Zabrudzony lub przesunięty wirnik, poluzowane mocowanie, uszkodzony wspornik, zużyte łożyskowanie, klapki wylotu lub źle ułożony filtr | Przy wyłączonym zasilaniu obejrzyj wirnik, wspornik silnika, osłony i klapki. Poszukaj śladów tarcia oraz sprawdź, czy nic nie dotyka części wirujących | Rytmiczne ocieranie zwykle ma przyczynę mechaniczną. Grzechotanie w rejonie wylotu może pochodzić od klapek, a narastający szum z napędu wymaga kontroli silnika |

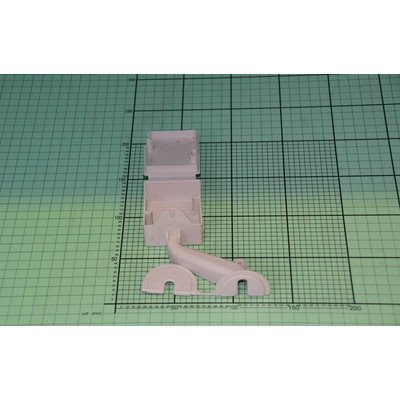

| Nie działa ani wentylator, ani światło | Brak zasilania, uszkodzony przewód przyłączeniowy, złącze, zacisk lub wspólny element sterowania | Sprawdź gniazdo innym odbiornikiem, przewód bez widocznych uszkodzeń oraz połączenia dostępne po zdjęciu osłony | Wspólny zanik obu funkcji bardziej przemawia za przerwą w zasilaniu niż za jednoczesnym uszkodzeniem silnika i oprawy |
| Nie działa tylko oświetlenie | Źródło światła, oprawa, przewody, styki przełącznika lub uszkodzony klosz i uchwyty | Po ostygnięciu lampy sprawdź źródło światła o parametrach zgodnych z wykonaniem okapu, stan oprawy i połączeń | Nowa żarówka nie pomoże, jeśli gniazdo jest nadpalone, skorodowane albo nie dochodzi do niego zasilanie |
Słaby ciąg: filtr, instalacja czy silnik?

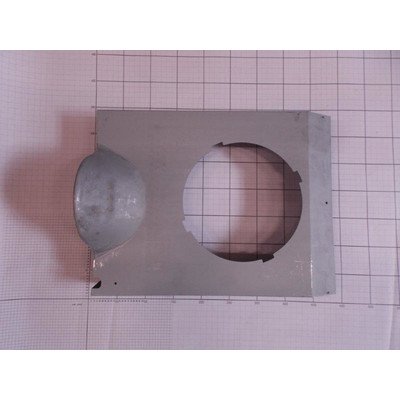

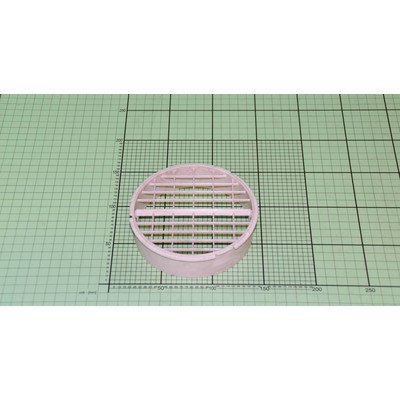

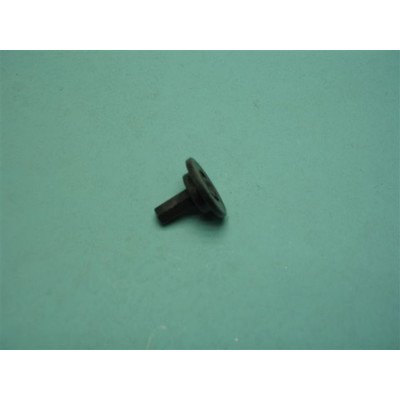

Najpierw ustal tryb pracy okapu. W trybie wyciągu powietrze powinno być odprowadzane przewodem poza pomieszczenie. Filtr węglowy nie jest wtedy potrzebny, natomiast liczą się drożność przewodu, króćca i wylotu oraz prawidłowe ustawienie klapy. Zgnieciony przewód elastyczny, nagromadzony tłuszcz albo zablokowane klapki mogą ograniczać przepływ mimo prawidłowych obrotów silnika.
W trybie pochłaniacza oczyszczone powietrze wraca do kuchni. Filtr węglowy stopniowo nasyca się i może nadal przepuszczać powietrze, ale przestaje skutecznie usuwać zapachy. Taki filtr należy wymienić — zwykłego filtra z węglem aktywnym nie myje się, chyba że dokumentacja konkretnego produktu wyraźnie określa go jako regenerowalny.
Włókninowy filtr przeciwtłuszczowy również jest częścią eksploatacyjną. Nie należy go traktować jak metalowego filtra kasetowego przeznaczonego do okresowego mycia. Jeżeli włóknina jest przesycona tłuszczem, zdeformowana lub rozerwana, potrzebny jest nowy wkład dopasowany wymiarami i sposobem mocowania.
Jeżeli filtry, klapa i kanał są drożne, a strumień powietrza pozostaje słaby na wszystkich biegach, sprawdzenia wymagają wirnik i silnik. Tłuszcz na łopatkach pogarsza wyważenie i rzeczywistą wydajność. Opory łożyskowania mogą natomiast sprawić, że napęd wolno się rozpędza, przegrzewa albo uruchamia się dopiero na wyższym biegu.
Jak sprawdzić przełączniki i silnik miernikiem?
Pomiary rezystancji oraz ciągłości wykonuje się przy urządzeniu odłączonym od sieci i po odseparowaniu badanego elementu od pozostałej instalacji. Pomiar części podłączonej do innych przewodów może pokazać przejście przez sąsiedni obwód i prowadzić do błędnego wniosku.
Kontrola zespołu przełączników
- Zrób zdjęcie rozmieszczenia przewodów i oznacz każde złącze przed demontażem.
- Ustal pary styków zwierane przez dany przycisk. Nie opieraj się wyłącznie na kolorach przewodów.
- W trybie testu ciągłości sprawdź, czy wybrany styk zmienia stan po naciśnięciu przycisku.
- Porusz delikatnie przyciskiem podczas pomiaru. Przerywający odczyt może wskazywać na wypalone lub zabrudzone styki.
Prawidłowe mechaniczne przełączanie nie wystarcza do oceny elektrycznej. Z drugiej strony ciągłość bez obciążenia nie wyklucza styku, który nagrzewa się lub zwiększa rezystancję podczas pracy.
Kontrola silnika
Po odłączeniu przewodów silnika można sprawdzić ciągłość poszczególnych gałęzi uzwojenia oraz brak połączenia elektrycznego między uzwojeniem a metalową obudową. Dokładne wartości rezystancji i przypisanie zacisków zależą od wykonania silnika, dlatego nie należy porównywać ich z przypadkowym napędem innego okapu.
- Brak ciągłości jednej gałęzi może oznaczać przerwę w uzwojeniu, przewodzie albo zabezpieczeniu termicznym.
- Przejście między uzwojeniem a obudową jest nieprawidłowe i wyklucza dalsze użytkowanie napędu.
- Podobne i stabilne wyniki pomiarów nie wykluczają zwarcia międzyzwojowego, usterki ujawniającej się po rozgrzaniu ani zużycia mechanicznego.
- Ciężki, nierówny obrót wirnika wskazuje na problem mechaniczny nawet wtedy, gdy uzwojenia mają ciągłość.
Pomiar napięcia na pracującym urządzeniu jest czynnością serwisową przy napięciu sieciowym. Wymaga odpowiednich kwalifikacji, doświadczenia, właściwych przyrządów i zabezpieczenia stanowiska; nie jest przeznaczony dla osoby bez przygotowania.
Dostęp do części i kolejność demontażu
W okapie uniwersalnym dostęp do większości podzespołów uzyskuje się od spodu. Dokładny rodzaj zaczepów i mocowań może różnić się między seriami wykonania, dlatego nie należy podważać elementów na siłę.
- Odłącz okap od zasilania i poczekaj, aż oświetlenie ostygnie.
- Zdejmij filtr przeciwtłuszczowy, podtrzymując go podczas zwalniania mocowania.

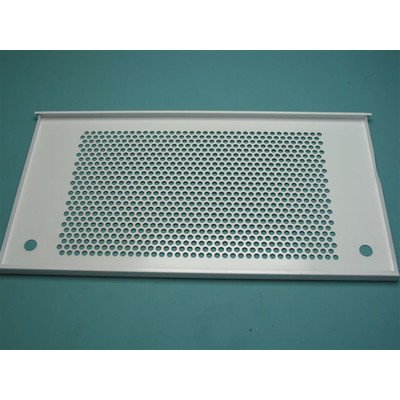

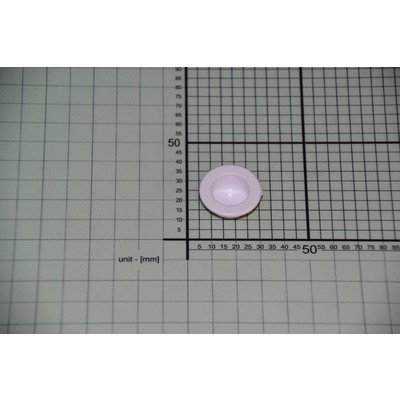

- Jeżeli naprawa dotyczy wnętrza, zdemontuj dolną osłonę perforowaną. Uważaj na przewody lampy i elementy sterowania znajdujące się za osłoną.
- Przed odłączeniem wiązek wykonaj wyraźne zdjęcia i oznacz złącza.
- Przy demontażu silnika podtrzymuj zespół napędowy po zwolnieniu wspornika. Nie przenoś jego ciężaru na przewody.
- Po montażu ręcznie sprawdź, czy wirnik obraca się bez tarcia i czy wiązka została zamocowana z dala od części ruchomych.
- Zamontuj wszystkie osłony i filtr przed próbą działania.

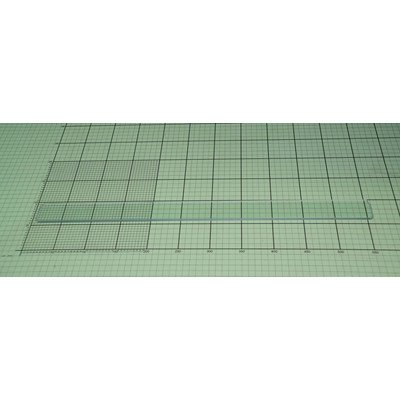

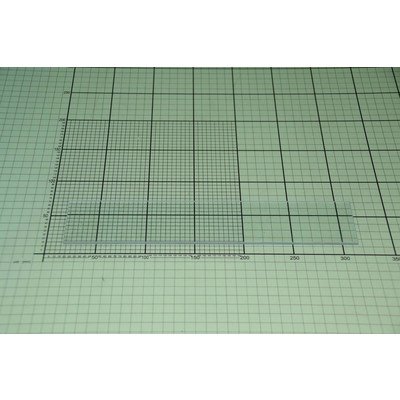

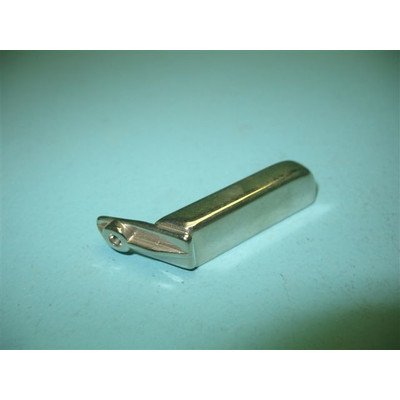

Przy wymianie szyby, klosza lub uchwytów nie dokręcaj mocowań do momentu naprężenia szkła. Jeżeli stary element pękł bez uderzenia, przed montażem nowego sprawdź, czy uchwyty nie są odkształcone i czy powierzchnie podparcia leżą w jednej płaszczyźnie.
Jak dobrać część do Amica OSB 6961W 1003046?
Nazwa OSB 6961W określa rodzinę i wersję kolorystyczną, ale przy doborze należy wykorzystać komplet danych z tabliczki znamionowej:
- model OSB 6961W,
- kod wyrobu 1003046,
- pełny, 14-cyfrowy numer fabryczny.
Numer fabryczny jest ważny zwłaszcza wtedy, gdy producent wprowadzał zmiany wykonania w trakcie produkcji. Podobny wygląd nie potwierdza zgodności silnika, zespołu przełączników, wiązki, oprawy ani elementów obudowy.
Dodatkowo porównaj cechy właściwe dla rodzaju części:
- w filtrze — wymiary, materiał i sposób osadzenia;
- w silniku — numer części, mocowanie, wirnik, liczba i układ przewodów;

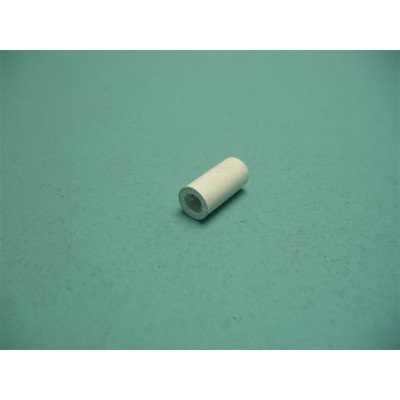

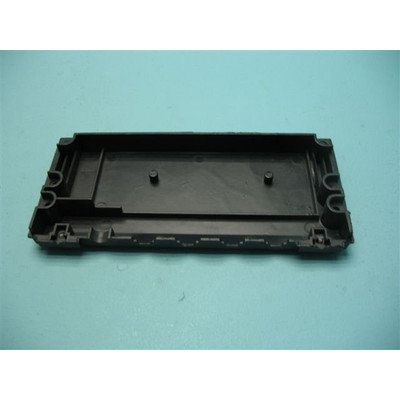

- w przełączniku — liczbę przycisków, układ styków, zatrzaski i obudowę;
- w szybie i osłonie — kolor, wymiary, stronę oraz rozstaw mocowań;

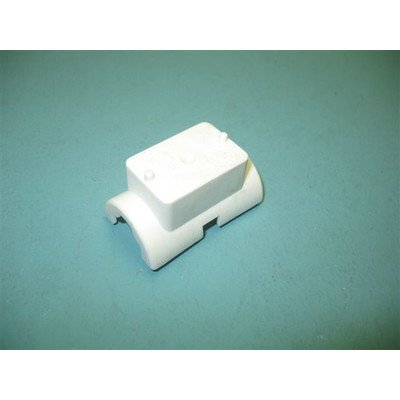

- w oprawie i źródle światła — typ trzonka, dopuszczalne parametry i kształt mieszczący się pod kloszem.
Jeżeli tabliczka wskazuje inny kod wyrobu, nie zamawiaj części z tej kategorii tylko dlatego, że okap wygląda podobnie. Wróć do kategorii okapów Amica o szerokości 60 cm i wybierz stronę zgodną z pełnym oznaczeniem urządzenia.
FAQ – części i naprawa okapu Amica OSB 6961W
Czy brak dwóch pierwszych biegów oznacza uszkodzony silnik?
Nie przesądza o tym. Przyczyną mogą być styki zespołu przełączników, przewody poszczególnych biegów, gałąź uzwojenia albo opory mechaniczne, przez które silnik rusza dopiero przy najwyższym ustawieniu. Najpierw sprawdź swobodę wirnika i ciągłość odłączonych obwodów.
Dlaczego okap działa, ale nie usuwa zapachów?
Jeżeli pracuje jako pochłaniacz, prawdopodobną przyczyną jest nasycony filtr węglowy. Jeżeli pracuje jako wyciąg, sprawdź ustawienie klapy trybu pracy, drożność przewodu i dopływ powietrza do kuchni. Obracający się wentylator nie gwarantuje prawidłowego przepływu.
Czy filtr tłuszczowy 1003372 można umyć?
Jest to filtr włókninowy, dlatego po nasyceniu tłuszczem lub uszkodzeniu powinien zostać wymieniony, a nie myty jak metalowa kaseta. Przed zakupem potwierdź zgodność katalogową z kodem wyrobu 1003046.
Co sprawdzić, gdy okap buczy i nie startuje?
Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i nic nie ociera o obudowę. Następnie skontroluj złącza, przełącznik i ciągłość uzwojeń. W wersjach wyposażonych w kondensator pracy także on wymaga pomiaru, ale jego obecności i parametrów nie należy zakładać bez identyfikacji konkretnego napędu.
Czy do doboru wystarczy nazwa OSB 6961W?
Nie. Najbezpieczniejszy dobór części do urządzenia Amica wymaga modelu, kodu wyrobu 1003046 oraz 14-cyfrowego numeru fabrycznego. Samo zdjęcie części lub nazwa modelu mogą nie ujawnić zmian produkcyjnych.
Czy silnik można wymienić samodzielnie?
Mechaniczny demontaż jest możliwy po zdjęciu filtra i dolnej osłony, ale wymaga prawidłowego oznaczenia przewodów, zabezpieczenia zespołu przed upadkiem i kontroli wirnika po montażu. Jeżeli diagnoza wymaga pracy przy napięciu sieciowym, powinna ją wykonać osoba z odpowiednimi kwalifikacjami.
