1004051 - Okap uniwersalny OSB 9961 I Inox
Części do okapu Amica OSB 9961 I Inox o kodzie 1004051 obejmują elementy filtracji, wentylatora, sterowania, oświetlenia, przyłącza i obudowy. Słabe pochłanianie, buczenie, brak wybranego biegu lub niedziałająca lampka nie wskazują automatycznie jednej części. Przed zakupem ustal przyczynę usterki oraz porównaj model, kod wyrobu i numer fabryczny z tabliczki znamionowej.
Od objawu do właściwej części
OSB 9961 I Inox może pracować jako wyciąg odprowadzający powietrze przewodem albo jako pochłaniacz wykorzystujący filtr węglowy. Sposób pracy wpływa na kolejność diagnostyki. Słabe usuwanie pary nie musi oznaczać uszkodzenia silnika, a buczenie nie przesądza o konieczności wymiany całego zespołu wentylatora.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo zasysa, ale silnik osiąga obroty | zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, niedrożny wylot, zablokowane klapki, zabrudzony wirnik | zdejmij filtry i skontroluj ich stan, kanał przepływu, króciec oraz swobodę klapek | wyraźna poprawa przepływu po zdjęciu zabrudzonego filtra wskazuje na ograniczenie przepływu, lecz nie potwierdza pełnej sprawności silnika |
| Słychać buczenie, a wirnik nie rusza lub rozpędza się powoli | wirnik ociera o obudowę, oś obraca się z oporem, silnik jest zabrudzony, uszkodzone są panewki albo kondensator pracy, jeśli występuje w danym wykonaniu | przy odłączonym zasilaniu sprawdź ręką swobodę obrotu i obejrzyj wirnik | opór, ocieranie lub duży luz mechaniczny kierują diagnostykę na wentylator; swobodny obrót nie wyklucza usterki elektrycznej |
| Działa tylko część biegów | zużyte styki przełącznika, uszkodzone połączenie albo obwód odpowiedniego biegu silnika | sprawdź mechanikę przycisków, złącza i ciągłość właściwych styków przełącznika | sprawny przełącznik nie potwierdza sprawności uzwojeń silnika; przerwa na wyjściu przełącznika wskazuje na sterowanie lub przewód |
| Oświetlenie działa, ale wentylator nie | usterka przełącznika silnika, przewodów, kondensatora lub silnika | skontroluj styki, konektory i swobodę wirnika | działająca lampka potwierdza obecność zasilania tylko w części instalacji okapu |
| Wentylator działa, ale lampka nie | źródło światła, oprawa, styki, przewody albo przełącznik oświetlenia | zacznij od źródła światła i stanu oprawy, potem sprawdź ciągłość obwodu | sprawna żarówka nie wyklucza wypalonego styku oprawy lub uszkodzenia przełącznika |
| Pojawiło się grzechotanie lub stukanie | luźna klapka, zabrudzony albo uszkodzony wirnik, poluzowany wspornik, element obudowy wpadający w rezonans | obserwuj, z której części korpusu dochodzi dźwięk, i sprawdź mocowania przy wyłączonym urządzeniu | hałas zależny od biegu częściej wiąże się z przepływem, wirnikiem lub drganiami niż z samym panelem przycisków |
Słabe pochłanianie: filtr czy wentylator?
W trybie pochłaniacza filtr przeciwtłuszczowy zatrzymuje tłuszcz, a filtr węglowy ogranicza zapachy. Nasycony filtr węglowy może przestać skutecznie neutralizować zapach mimo wyczuwalnego ruchu powietrza. Filtra włókninowego nie należy traktować jak metalowego filtra wielokrotnego użytku — sposób czyszczenia lub wymiany musi odpowiadać jego wykonaniu.
W trybie wyciągu sprawdź również króciec, klapki blokujące, przewód odprowadzający i drożność kanału. Zgnieciony przewód, zwężenie, osad albo klapka, która nie otwiera się całkowicie, ograniczają przepływ i mogą zwiększać hałas. Dopiero po wykluczeniu filtrów i drogi powietrza oceniaj wydajność silnika oraz stan wirnika.
Prosty test kartką przy wlocie może jedynie porównać siłę przepływu przed i po czyszczeniu. Nie jest pomiarem wydajności i nie rozstrzyga, czy okap osiąga parametry przewidziane dla urządzenia.
Jak sprawdzić przełączniki, przewody i silnik
Przed pomiarem odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Zrób zdjęcie połączeń przed zdjęciem konektorów. Do pomiaru ciągłości odłącz przynajmniej jeden koniec badanego przewodu lub styku, aby pozostałe obwody nie zafałszowały wyniku.
Przełącznik funkcji
Miernikiem w trybie ciągłości lub pomiaru rezystancji sprawdza się, czy wybrane styki zwierają się po naciśnięciu odpowiedniego przycisku. Brak przejścia w pozycji, w której styk powinien być zamknięty, może oznaczać zużyty przełącznik, ale najpierw wyklucz zabrudzony konektor i pęknięty przewód. Układ styków trzeba identyfikować według oznaczeń części lub dokumentacji konkretnego przełącznika — nie należy przyjmować uniwersalnego pinoutu.
Uzwojenia silnika
Po odłączeniu silnika można sprawdzić, czy między odpowiednimi wyprowadzeniami nie ma przerwy. Wynik poza zakresem miernika może wskazywać na przerwane uzwojenie, przewód lub zabezpieczenie termiczne. Sama obecność skończonej rezystancji nie dowodzi jednak, że silnik jest sprawny pod obciążeniem ani że wszystkie obwody biegów działają prawidłowo.
Zwykły multimetr nie zastępuje pomiaru rezystancji izolacji. Jeżeli okap wyzwala zabezpieczenie różnicowoprądowe, występują ślady przegrzania albo podejrzenie przebicia do obudowy, potrzebny jest pomiar odpowiednim miernikiem izolacji.
Kondensator silnika
Jeśli wersja silnika ma kondensator pracy, jego osłabienie może powodować buczenie lub powolny rozruch mimo swobodnego obrotu wirnika. Kondensator należy bezpiecznie rozładować, odłączyć od obwodu i zmierzyć pojemność. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na jego obudowie, a nie z uniwersalną wartością dla okapów. Prawidłowa pojemność nie wyklucza każdej usterki ujawniającej się dopiero pod napięciem.
Pomiary napięcia sieciowego, próby uruchamiania rozebranego okapu i badanie izolacji wymagają kwalifikacji, doświadczenia oraz odpowiednich przyrządów. Nie są przeznaczone dla osoby bez przygotowania.
Dostęp do części i wymiana
Kontrolę zwykle rozpoczyna się od dolnej strony okapu. Po odłączeniu zasilania zdejmuje się filtr przeciwtłuszczowy, co umożliwia obejrzenie wnętrza, wirnika, oprawy oświetlenia i części połączeń. Dalsza droga demontażu zależy od wymienianego elementu; przełączniki znajdują się w przedniej części obudowy, a silnik i wirnik wewnątrz korpusu.
Podczas pracy:
- zabezpiecz płytę grzewczą i szklane elementy przed upadkiem części;
- fotografuj przebieg przewodów i kolejność konektorów;
- nie ciągnij za przewody — chwytaj za konektor;
- usuń osad z powierzchni współpracujących, ale nie zalewaj silnika ani przełączników środkiem czyszczącym;
- przed uruchomieniem sprawdź, czy wirnik obraca się swobodnie i nie dotyka osłony;
- ułóż wiązkę tak, aby nie weszła w tor wirnika ani nie została przycięta obudową;
- po złożeniu sprawdź kolejno oświetlenie, każdy bieg oraz nietypowe drgania.
Czyszczenie może pomóc, gdy lepki osad hamuje oś lub powoduje ocieranie. Nie jest jednak naprawą pękniętego wirnika, nadmiernego luzu panewek, nadpalonego uzwojenia ani wypalonych styków. Nie stosuj oleju spożywczego i nie wykonuj prowizorycznych mostków omijających przełącznik.
Jak dobrać część do Amica OSB 9961 I
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- pełny model OSB 9961 I;
- kod wyrobu 1004051;
- pełny, 14-cyfrowy numer fabryczny.

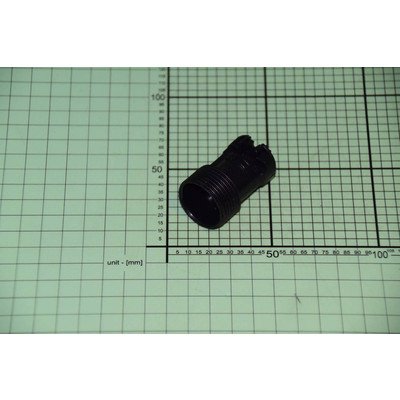

Sam wygląd elementu nie wystarcza. Przy filtrze porównaj rodzaj, wymiary i mocowanie; przy wirniku — średnicę, głębokość, sposób osadzenia i kierunek pracy; przy przełączniku — układ przycisków, mocowania, liczbę oraz rozmieszczenie styków; przy oprawie i źródle światła — gwint, dopuszczalne parametry, gabaryty i odporność na temperaturę. Identyczne złącze nie potwierdza zgodności elektrycznej.
Jeżeli tabliczka wskazuje inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz stronę odpowiadającą rzeczywistemu oznaczeniu. Przed zamówieniem porównaj numer katalogowy części oraz dane urządzenia; przy nieczytelnej tabliczce przygotuj jej wyraźne zdjęcie razem ze zdjęciem wymontowanego elementu i jego złączy.
FAQ – części do okapu Amica OSB 9961 I Inox
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, zablokowane klapki, niedrożny przewód i zabrudzony wirnik. Silnik podejrzewa się mocniej, gdy nie osiąga obrotów mimo drożnej drogi powietrza.
Dlaczego okap buczy, ale wentylator nie rusza?
Przyczyną może być mechaniczny opór wirnika, zabrudzenie osi, zużycie panewek, ocieranie o osłonę, uszkodzenie silnika albo kondensatora pracy, jeśli występuje. Najpierw przy odłączonym zasilaniu sprawdź swobodę obrotu.
Czy można sprawdzić silnik zwykłym multimetrem?
Można wykryć przerwę w uzwojeniu lub przewodzie, lecz poprawna rezystancja nie potwierdza sprawności silnika podczas pracy. Ocena izolacji wymaga odpowiedniego miernika, a pomiary pod napięciem są zadaniem dla wykwalifikowanego technika.
Czy do wymiany lampki wystarczy zgodny gwint E14?
Nie. Oprócz gwintu trzeba potwierdzić parametry elektryczne, moc dopuszczoną dla oprawy, wymiary źródła światła i zgodność katalogową. Zbyt duża lub niewłaściwa żarówka może nie zmieścić się pod kloszem albo przegrzewać oprawę.
Jakie dane są potrzebne do zamówienia części?
Podaj model OSB 9961 I, kod wyrobu 1004051 oraz pełny 14-cyfrowy numer fabryczny Amica. Dodatkowo porównaj oznaczenie starej części, jej mocowania, wymiary i złącza.
