Części do okapu Amica OSC6468W o kodzie wyrobu 1006686 obejmują elementy filtracji, dmuchawy, sterowania, oświetlenia i obudowy. Słabe pochłanianie nie musi oznaczać awarii silnika — przyczyną może być zabrudzony filtr albo niedrożny kanał. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OSC6468W 1006686
OSC6468W to okap uniwersalny, który może odprowadzać powietrze do kanału wentylacyjnego jako wyciąg albo pracować w obiegu zamkniętym jako pochłaniacz. W drugim wariancie wymagany jest filtr z węglem aktywnym. Sterowanie wentylatorem i oświetleniem jest rozdzielone, dlatego działająca lampka nie potwierdza sprawności obwodu silnika, a pracujący wentylator nie wyklucza usterki oprawki, przewodów lub przełącznika światła.

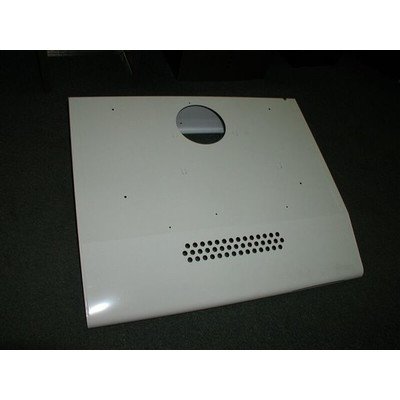

W urządzeniu występują części pełniące różne funkcje: filtr przeciwtłuszczowy zatrzymuje tłuszcz, filtr węglowy pochłania zapachy w trybie zamkniętym, silnik z wirnikiem wymusza przepływ powietrza, a płytka i panel przełączników sterują biegami oraz oświetleniem. Usterkę warto rozpoznawać od prostych przyczyn eksploatacyjnych, zanim zostanie zamówiony droższy podzespół.
Objaw a możliwa przyczyna
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Okap słabo zasysa opary | zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, zablokowany kanał, brak dopływu powietrza do kuchni, zabrudzony lub uszkodzony wirnik | Porównaj pracę po oczyszczeniu albo wymianie właściwego filtra. W trybie wyciągu sprawdź drożność przewodu i czy po uchyleniu okna przepływ wyraźnie się poprawia. |
| Zapachy pozostają w kuchni | zużyty albo niewłaściwie zamontowany filtr węglowy | Dotyczy przede wszystkim pracy jako pochłaniacz. Filtr węglowy nie zastępuje filtra przeciwtłuszczowego i po utracie chłonności wymaga wymiany. |
| Silnik nie rusza, ale światło działa | przełącznik biegów, połączenie przewodów, zablokowany wirnik, silnik lub kondensator, jeżeli występuje w danym wykonaniu | Przy odłączonym zasilaniu sprawdź swobodę obrotu wirnika, stan złączy i ślady przegrzania. Prawidłowy obrót ręką nie potwierdza jeszcze sprawności elektrycznej silnika. |
| Działa tylko jeden bieg | styki przełącznika, przewody lub poszczególne wyprowadzenia silnika | Jeżeli silnik pracuje stabilnie na jednym ustawieniu, bardziej podejrzany jest tor przełączania biegów niż całkowicie przerwane uzwojenie wspólne. Potwierdzenie wymaga sprawdzenia schematu połączeń danego wykonania. |
| Okap buczy lub wibruje | wirnik ociera o obudowę, jest zabrudzony albo uszkodzony, poluzowało się mocowanie dmuchawy, przepływ dławi filtr lub przewód | Zwróć uwagę, czy hałas występuje również przy zdjętym filtrze przeciwtłuszczowym i czy wirnik obraca się bez tarcia. Nie uruchamiaj urządzenia z odsłoniętymi częściami wirującymi. |
| Nie działa oświetlenie | źródło światła, oprawka, przewód, styki przełącznika lub odbłyśnik uszkodzony przez temperaturę | Zacznij od kontroli elementu świetlnego o parametrach zgodnych z oznaczeniem fabrycznym. Nadpalenie oprawki lub luźny zacisk wymaga usunięcia przyczyny, a nie tylko wymiany żarówki. |
| Nie działa ani wentylator, ani światło | brak zasilania, uszkodzony przewód sieciowy, zacisk przyłączeniowy lub wspólna część sterowania | Sprawdź gniazdo innym sprawnym odbiornikiem i obejrzyj przewód. Jeżeli zasilanie dociera do okapu, dalsza diagnostyka obejmuje jego wewnętrzny obwód zasilający. |
Jak sprawdzić silnik, wirnik i przełącznik
Przed rozebraniem okapu odłącz go od sieci i upewnij się, że nie może zostać przypadkowo włączony. Po wyjęciu filtra przeciwtłuszczowego można ocenić ilość osadu, stan widocznych przewodów, obudowy dmuchawy oraz wirnika. Wirnik powinien obracać się bez ocierania i znacznego oporu. Pęknięte łopatki, odkształcenie lub tłusty osad mogą powodować brak wyważenia i głośną pracę nawet przy sprawnym silniku.
Pomiar ciągłości uzwojeń wykonuje się po odłączeniu silnika od instalacji okapu. Przerwa pomiędzy wyprowadzeniem wspólnym a danym odczepem biegu wskazuje na przerwany obwód, uszkodzenie przewodu albo zabezpieczenia wewnętrznego. Sama obecność mierzalnej rezystancji nie potwierdza jednak, że silnik prawidłowo pracuje pod obciążeniem i nie ma zwarć międzyzwojowych. Nie należy przyjmować jednej uniwersalnej wartości rezystancji dla wszystkich silników stosowanych w tej rodzinie okapów.
Jeżeli w konkretnym wykonaniu znajduje się kondensator silnika, można po bezpiecznym rozładowaniu, odłączeniu przynajmniej jednego zacisku i ustawieniu miernika na pomiar pojemności porównać wynik z wartością nadrukowaną na obudowie. Wyraźnie zaniżona pojemność, wybrzuszenie albo wyciek uzasadniają wymianę na element o zgodnej pojemności, napięciu pracy, klasie i sposobie mocowania. Pomiar wykonany bez odłączenia kondensatora może zostać zafałszowany przez pozostałe elementy obwodu.
Przełącznik biegów sprawdza się pod kątem ciągłości odpowiednich styków w kolejnych pozycjach. Najpierw trzeba oznaczyć przewody i ustalić układ styków właściwy dla zamontowanej płytki — podobne mechanicznie przełączniki mogą mieć inne połączenia. Brak ciągłości na jednym ustawieniu może wyjaśniać niedziałający bieg, ale przed wymianą trzeba również wykluczyć przerwę w przewodzie prowadzącym do silnika.
Pomiary napięcia w pracującym okapie są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają pracy przy odsłoniętych obwodach zasilanych napięciem sieciowym, odpowiednich przyrządów, zabezpieczenia stanowiska i schematu właściwego dla urządzenia. Nie wolno prowizorycznie mostkować przełączników ani pozostawiać odsłoniętych połączeń.
Filtr przeciwtłuszczowy i filtr węglowy

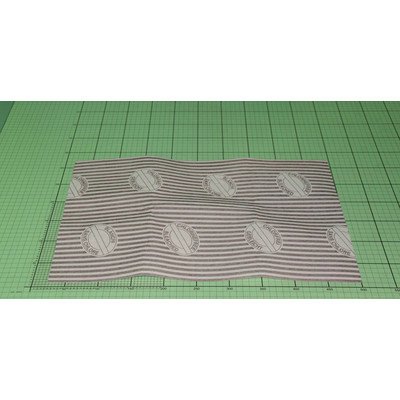

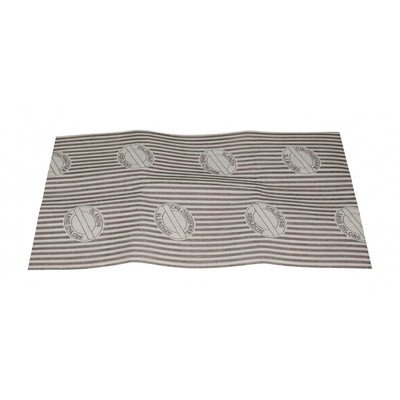

Zabrudzony filtr przeciwtłuszczowy zwiększa opór przepływu, przez co okap może zasysać słabiej i pracować głośniej. W tej wersji mogą występować filtry tkaninowe lub inne elementy dobrane katalogowo do wykonania urządzenia. Filtra jednorazowego nie należy prać i montować ponownie — po nasyceniu tłuszczem wymaga wymiany. Element wielorazowy można czyścić wyłącznie metodą dopuszczoną dla jego materiału, a przed montażem musi być całkowicie suchy.
Filtr węglowy jest potrzebny przy pracy w obiegu zamkniętym. Dla okapu OSC6468W z kodem 1006686 producent wskazuje filtr FWU 60 o numerze 1006864. Jego zadaniem jest ograniczanie zapachów, a nie odprowadzanie wilgoci poza pomieszczenie. Zużytego standardowego filtra z węglem aktywnym nie regeneruje się przez mycie. Częstotliwość wymiany zależy od intensywności gotowania i zaleceń dla danego filtra; pogorszenie neutralizacji zapachów jest ważniejszym sygnałem niż sam wygląd wkładu.
Dostęp do części i wymiana

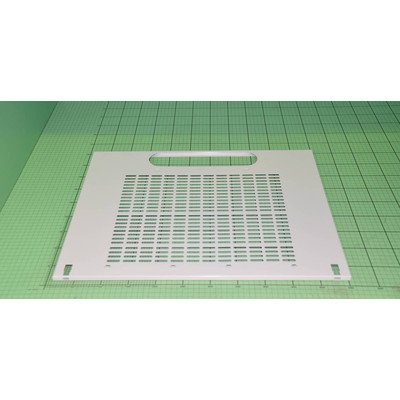

Podstawowy dostęp uzyskuje się od spodu okapu po zdjęciu filtra przeciwtłuszczowego. W zależności od wymienianego elementu konieczne może być odłączenie filtra węglowego, źródła światła, dolnej osłony albo płytki przełączników. Przed wypięciem przewodów zrób czytelne zdjęcie połączeń i oznacz złącza. Nie opieraj późniejszego montażu wyłącznie na kolorach przewodów.
Przy wymianie dmuchawy sprawdź nie tylko silnik, lecz także oba wirniki, ich osadzenie, nakrętki, obudowę i przewody. Nowy wirnik nie może ocierać o obudowę, a zespół musi zostać zamocowany bez naprężeń powodujących wibracje. Po złożeniu ręcznie skontroluj swobodę obrotu, zamontuj wszystkie osłony i filtry, a dopiero później uruchom urządzenie kolejno na każdym biegu.
Przy naprawie oświetlenia zastosuj źródło światła o parametrach przewidzianych dla okapu. Większa moc może przegrzewać odbłyśnik, oprawkę i przewody. Jeżeli styki są nadpalone lub izolacja stwardniała od temperatury, wymiana samej żarówki nie usuwa usterki.
Jak dobrać właściwą część do OSC6468W
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model OSC6468W,
- kod wyrobu 1006686,
- pełny, 14-cyfrowy numer fabryczny,
- oznaczenie i numer wymontowanej części, jeżeli są czytelne.
Sam model OSC6468W nie wystarcza, ponieważ w katalogach występuje również urządzenie o tej samej nazwie, lecz innym kodzie wyrobu. Różne wykonania mogą korzystać z odmiennych przewodów, elementów sterowania, wirników, mocowań lub części oświetlenia. Z tego powodu nie należy przenosić części z kategorii OSC6468W o innym kodzie bez potwierdzenia zgodności.
Przy filtrze porównaj numer katalogowy, wymiary i sposób mocowania. Przy wirniku znaczenie mają średnica, kierunek łopatek, strona montażu i połączenie z osią. Dla silnika lub płytki sterującej potrzebna jest zgodność elektryczna, liczba wyprowadzeń, układ złączy i mocowania. Podobny wygląd albo pasująca wtyczka nie potwierdzają kompatybilności.
Jeżeli tabliczka wskazuje inny kod urządzenia, wróć do kategorii okapów Amica o szerokości 60 cm i wybierz stronę zgodną z pełnym oznaczeniem. W razie wątpliwości przygotuj zdjęcie tabliczki, zamontowanej części i jej złączy przed rozpoczęciem doboru.
FAQ – części do Amica OSC6468W
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy używany w trybie pochłaniacza, drożność przewodu odprowadzającego i dopływ powietrza do kuchni. Silnik lub wirnik stają się bardziej prawdopodobną przyczyną, gdy przepływ pozostaje słaby mimo usunięcia tych ograniczeń albo urządzenie wydaje nietypowe dźwięki.
Dlaczego światło działa, a wentylator nie?
Oświetlenie i napęd mają oddzielne tory sterowania. Przyczyną może być przełącznik biegów, przewód, zablokowany wirnik, silnik lub kondensator, jeżeli występuje w zamontowanym wykonaniu. Działająca lampka potwierdza jedynie, że przynajmniej część instalacji okapu jest zasilana.
Czy filtr węglowy FWU 60 pasuje do kodu 1006686?
Tak, filtr FWU 60 o numerze 1006864 jest wskazany przez producenta jako zgodny z OSC6468W o kodzie 1006686. Przed zakupem nadal warto odczytać kod z tabliczki, ponieważ sama nazwa OSC6468W występuje także przy innym kodzie urządzenia.
Czy filtr węglowy można umyć?
Standardowego filtra FWU 60 z węglem aktywnym nie należy myć. Woda nie przywraca jego zdolności pochłaniania zapachów. Po zużyciu filtr wymienia się, natomiast sposób obsługi filtra przeciwtłuszczowego zależy od materiału, z którego został wykonany.
Jak sprawdzić, czy hałas powoduje wirnik?
Po odłączeniu okapu od zasilania zdejmij filtr i ostrożnie sprawdź, czy wirnik obraca się swobodnie, nie ociera o obudowę oraz nie ma pękniętych lub oblepionych tłuszczem łopatek. Swobodny obrót nie wyklucza zużycia silnika, ale tarcie albo uszkodzenie łopatek wskazuje na problem mechaniczny.
Czy można kupić część tylko po oznaczeniu OSC6468W?
Nie jest to bezpieczna metoda doboru. Dla urządzeń Amica trzeba porównać model, kod wyrobu i 14-cyfrowy numer fabryczny. W tej kategorii właściwy kod to 1006686; część opisana dla innego kodu OSC6468W wymaga osobnego potwierdzenia zgodności.
