1060110 - Okap uniwersalny OSE 6777 W
Części do okapu Amica OSE 6777 W o kodzie wyrobu 1060110 obejmują filtry, elementy oświetlenia i sterowania, wirnik, silnik oraz części obudowy. Przed zakupem ustal, czy słaby ciąg powoduje zużyty filtr, niedrożny wylot czy napęd wentylatora. Zgodność potwierdź według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać, której części wymaga okap Amica OSE 6777 W?
Ten sam objaw może mieć kilka przyczyn, dlatego części do okapu Amica OSE 6777 W warto dobierać dopiero po podstawowej diagnostyce. W tym urządzeniu oddzielnie pracują obwody wentylatora i oświetlenia, a na skuteczność pochłaniania wpływają nie tylko silnik oraz wirnik, lecz także filtry i sposób odprowadzania powietrza.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Silnik pracuje, ale okap słabo pochłania | nasycony filtr przeciwtłuszczowy, zużyty filtr węglowy, niedrożny wylot, zabrudzony lub uszkodzony wirnik | stan filtrów, drożność pierścienia i przewodu wylotowego, czystość łopatek | poprawa po wymianie filtra wskazuje na ograniczony przepływ, ale brak poprawy nie przesądza jeszcze o awarii silnika |
| Słychać buczenie, a wirnik nie rusza lub startuje z opóźnieniem | opór mechaniczny, zabrudzenie osi, ciało obce, usterka silnika lub jego obwodu | po odłączeniu zasilania sprawdzić, czy wirnik obraca się bez ocierania | duży opór kieruje diagnostykę na wirnik lub silnik; swobodny obrót nie potwierdza sprawności elektrycznej |
| Działa tylko jeden bieg albo biegi nie różnią się wyraźnie | zużyty łącznik suwakowy, nieprawidłowy styk złącza, uszkodzenie uzwojeń lub połączeń silnika | sprawdzić mechanikę suwaka, styki i ciągłość przewodów zgodnie ze schematem danego wykonania | prawidłowa ciągłość styków przełącznika zawęża podejrzenie do wiązki lub napędu, ale nie ocenia pracy silnika pod obciążeniem |
| Wentylator nie działa, lecz światło świeci | łącznik silnika, przewody, przełącznik otwierający, silnik | sprawdzić, czy suwak i ewentualny mechanizm uruchamiany owiewką rzeczywiście przełączają styki | działające światło potwierdza zasilanie urządzenia, lecz nie sprawność osobnego obwodu wentylatora |
| Nie działa oświetlenie, a wentylator pracuje | źródło światła, obsadka E14, łącznik światła lub przewody | obejrzeć żarówkę, oprawkę i styki przełącznika | nowa, zgodna żarówka nie pomoże, jeśli oprawka jest nadpalona albo przełącznik nie zamyka obwodu |
| Okap stuka, ociera lub nadmiernie drga | zabrudzony, pęknięty albo źle osadzony wirnik, poluzowana osłona lub zużycie silnika | obejrzeć łopatki, mocowanie wirnika, osłonę silnika i dolną obudowę | hałas zgodny z obrotami zwykle kieruje uwagę na elementy wirujące; rezonans obudowy może występować mimo sprawnego silnika |
Słaby ciąg: filtr, instalacja czy wentylator?
Najpierw ustal, w jakim trybie pracuje okap:
- Jako wyciąg odprowadza powietrze do kanału wentylacyjnego. Oprócz filtra przeciwtłuszczowego trzeba wtedy sprawdzić drożność pierścienia wylotowego, przewodu, kratki i klapy zwrotnej, jeżeli występuje w instalacji.
- Jako pochłaniacz zawraca powietrze do pomieszczenia i wymaga filtra węglowego. Dla modelu OSE 6777 W stosowany jest filtr FWU 60 w liczbie jednej sztuki, ale zgodność konkretnego produktu nadal należy potwierdzić katalogowo.
Filtr przeciwtłuszczowy zatrzymuje osad, zanim dotrze on do wirnika i silnika. W tym modelu występuje wkład flizelinowy mocowany w ramie. Takiego wkładu nie należy traktować jak metalowej kasety przeznaczonej do okresowego mycia. Gdy jest przesiąknięty tłuszczem, zdeformowany albo ogranicza przepływ, wymaga wymiany.
Jeżeli okap pracuje jako pochłaniacz, spadek skuteczności usuwania zapachów może wynikać z nasycenia węgla aktywnego. Filtr węglowy nie musi wyglądać na zabrudzony, aby stracił właściwości. Częstotliwość wymiany zależy od intensywności gotowania i zaleceń producenta filtra; sam upływ określonej liczby miesięcy nie jest uniwersalnym testem dla każdego wkładu.
Po wyjęciu filtrów obejrzyj wnętrze latarką. Warstwa tłuszczu na łopatkach, fragment wkładu, poluzowany element albo pęknięcie wirnika mogą jednocześnie zmniejszać wydajność i powodować drgania. Nie uruchamiaj urządzenia z dłonią ani narzędziem w pobliżu odsłoniętego wirnika.
Jak sprawdzić silnik, wirnik i przełączniki?
Kontrola mechaniczna

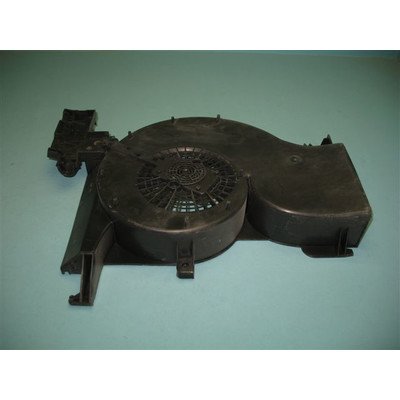

Odłącz okap od zasilania i upewnij się, że źródło światła ostygło. Po zdjęciu ramy filtra oraz ewentualnego filtra węglowego uzyskuje się dostęp do dolnej części zespołu wentylatora. W zależności od wykonania dalszy demontaż może wymagać zdjęcia osłony dolnej lub osłony silnika.
Obróć wirnik ręką wyłącznie przy urządzeniu odłączonym od sieci. Szukaj:
- ocierania łopatek o osłonę;
- wyczuwalnego zacięcia lub dużego oporu;
- luzu osiowego i promieniowego;
- pęknięcia piasty albo łopatek;
- tłustego osadu powodującego niewyważenie.
Wirnik obracający się swobodnie nie oznacza automatycznie, że silnik jest sprawny. Nie wykrywa to przerwy w uzwojeniu, uszkodzenia termicznego ani problemu pojawiającego się dopiero po rozgrzaniu.
Pomiary elektryczne
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz próby silnika poza osłoną nie są przeznaczone dla osoby bez przygotowania.
Przy odłączonym od instalacji silniku technik może sprawdzić ciągłość poszczególnych uzwojeń między przewodem wspólnym a wyprowadzeniami biegów. Otwarty obwód może wskazywać na przerwę w uzwojeniu, przewodzie albo zabezpieczeniu termicznym. Nie ma jednak jednej prawidłowej rezystancji dla wszystkich silników okapów, a wartości z innego modelu Amica nie powinny być używane jako wzorzec dla OSE 6777 W.
Pomiar omomierzem ma ograniczenia: wykrycie ciągłości nie wyklucza zwarć międzyzwojowych, przegrzewania ani utraty momentu podczas pracy. Stan izolacji względem metalowej obudowy powinien być oceniany odpowiednim miernikiem izolacji, według procedury serwisowej. Zwykły multimetr nie zapewnia pełnej oceny bezpieczeństwa izolacji.
Łącznik suwakowy silnika należy badać po odłączeniu przewodów, sprawdzając, czy w kolejnych pozycjach zwiera właściwe styki. Przed rozpięciem zrób zdjęcie połączeń i oznacz przewody. Podobnie wyglądający przełącznik może mieć inny układ styków, dlatego nie należy przekładać przewodów według kolorów ani podłączać silnika „na próbę”.
Oświetlenie nie działa – od czego zacząć?

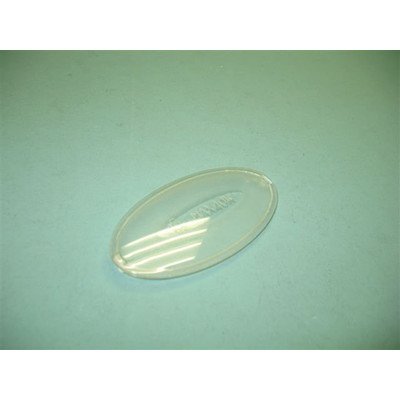

W modelu OSE 6777 W występują wymienne elementy obwodu oświetlenia: źródło światła z gwintem E14, obsadka, odbłyśnik, klosz oraz osobny łącznik suwakowy. Jeśli wentylator działa prawidłowo, diagnostykę zacznij od żarówki i oprawki, a dopiero potem sprawdzaj przełącznik.
Po odłączeniu zasilania obejrzyj, czy w obsadce nie ma śladów przegrzania, korozji albo osadu utrudniającego kontakt. Pęknięty klosz lub zdeformowany odbłyśnik także warto wymienić, ponieważ chronią i prawidłowo pozycjonują źródło światła. Przy zakupie żarówki porównaj gwint, napięcie, moc, wymiary bańki i dopuszczenie do pracy w okapie. Sam gwint E14 nie potwierdza pełnej zgodności.
Jeżeli nie działa ani światło, ani wentylator, przed zakupem dwóch przełączników trzeba sprawdzić gniazdo, przewód zasilający, zaciski wejściowe i wspólne połączenia wewnątrz urządzenia. Brak obu funkcji może wynikać z jednej przerwy w torze zasilania.
Dostęp i wymiana części w OSE 6777 W
Typowy dostęp serwisowy prowadzi od spodu okapu:
- Odłącz urządzenie od sieci i zabezpiecz płytę grzewczą przed spadającymi elementami.
- Wyjmij ramę z wkładem przeciwtłuszczowym oraz filtr węglowy, jeżeli jest zamontowany.
- Zrób zdjęcia przewodów i ułożenia osłon przed ich rozłączeniem.
- Przy wymianie panelu, owiewki, klosza lub ramy sprawdź zatrzaski przed użyciem siły — stare tworzywo może być kruche.
- Przy demontażu wirnika unieruchamiaj go w sposób, który nie wygina łopatek. Nie zakładaj kierunku gwintu nakrętki bez potwierdzenia konstrukcji.

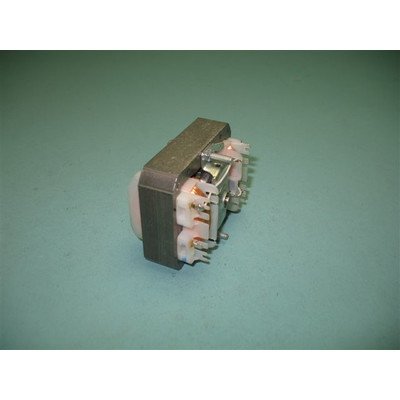

- Przed wyjęciem silnika podeprzyj jego zespół, odłącz oznaczone złącza i dopiero potem zwolnij mocowania.
- Po montażu sprawdź ręcznie, czy wirnik nie ociera, przewody nie wchodzą w jego strefę pracy, a wszystkie osłony i filtry są poprawnie osadzone.
Pierwsze uruchomienie wykonaj po całkowitym złożeniu okapu. Przerwij próbę, jeśli pojawi się zapach przegrzanej izolacji, iskrzenie, gwałtowne drgania albo nietypowe grzanie obudowy silnika.
Jak dobrać części do Amica OSE 6777 W?
Podstawą doboru są trzy oznaczenia z tabliczki znamionowej:
- model OSE 6777 W;
- kod wyrobu 1060110;
- pełny 14-cyfrowy numer fabryczny.
Tabliczka okapu Amica znajduje się wewnątrz obudowy i jest dostępna po wyjęciu filtrów. Numer fabryczny może być również zapisany w karcie gwarancyjnej. Nie zamawiaj części wyłącznie na podstawie szerokości 60 cm, białego koloru obudowy lub podobnego zdjęcia.
Przy filtrach porównaj rodzaj wkładu, wymiary i sposób mocowania. Przy wirniku istotne są średnica, geometria łopatek, piasta i współpraca z konkretnym silnikiem. Przełączniki muszą mieć zgodny układ styków oraz mechanikę suwaka, a silnik — właściwe mocowanie, wyprowadzenia i wariant elektryczny. W elementach obudowy liczą się także strona montażu, rozmieszczenie zatrzasków i kolor.
Jeśli odczytany kod wyrobu różni się od 1060110, wróć do kategorii okapów Amica o szerokości 60 cm i wyszukaj właściwe wykonanie. Do potwierdzenia zgodności przygotuj czytelne zdjęcie całej tabliczki znamionowej oraz oznaczenie wymontowanej części.
FAQ – części do okapu Amica OSE 6777 W
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź wkład przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność wylotu oraz stan wirnika. Silnik należy podejrzewać mocniej, gdy mimo swobodnego przepływu nie osiąga obrotów, przegrzewa się, nie startuje albo pracuje z wyraźnym oporem.
Czy filtr przeciwtłuszczowy z tego okapu można umyć?
W kategorii występuje filtr flizelinowy. Jest to wkład wymienny, a nie metalowa kaseta przeznaczona do mycia. Nasycony, zdeformowany lub uszkodzony materiał należy zastąpić wkładem o zgodnych wymiarach i mocowaniu.
Czy OSE 6777 W potrzebuje filtra węglowego?
Filtr węglowy jest potrzebny, gdy okap działa jako pochłaniacz i oddaje oczyszczone powietrze do kuchni. Przy prawidłowej pracy jako wyciąg podłączony do kanału nie powinien być montowany bez uzasadnienia, ponieważ zwiększa opór przepływu.
Dlaczego wentylator działa tylko na jednym biegu?
Przyczyną może być łącznik suwakowy, jego styki, wiązka albo silnik. Trzeba sprawdzić, czy przełącznik zamyka właściwe obwody na kolejnych pozycjach. Samo obracanie się silnika nie potwierdza sprawności wszystkich wyprowadzeń biegów.
Gdzie znajduje się tabliczka znamionowa okapu Amica?
Wewnątrz obudowy, za filtrami. Do prawidłowego doboru zapisz model OSE 6777 W, kod wyrobu 1060110 i cały 14-cyfrowy numer fabryczny, zachowując wszystkie zera.
