1060203 - OSC6711W (OSC6711W) Amica
Części do okapu Amica OSC6711W o kodzie wyrobu 1060203 obejmują elementy wentylatora, sterowania, oświetlenia, filtracji i obudowy. Przed zakupem ustal, czy słaby ciąg powoduje filtr lub instalacja, a brak pracy silnika — przełącznik, przewody, zablokowany wirnik czy sam napęd. Zgodność części potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać źródło problemu w okapie Amica OSC6711W?
OSC6711W jest okapem uniwersalnym z trzema prędkościami wentylatora oraz oświetleniem sterowanym niezależnie od silnika. Może pracować jako wyciąg, gdy odprowadza powietrze przewodem wentylacyjnym, albo jako pochłaniacz, gdy oczyszczone powietrze wraca do kuchni przez filtr węglowy. Ten podział ma podstawowe znaczenie przy diagnozowaniu słabego działania.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Para i zapachy pozostają w kuchni | zabrudzony filtr tłuszczowy, nasycony filtr węglowy, niedrożny lub źle poprowadzony przewód, zablokowany wylot, słaba praca wentylatora | stan filtrów, tryb pracy okapu, drożność wylotu i swobodę obrotu wirnika | poprawa po zdjęciu mocno zabrudzonego filtra wskazuje na opór przepływu, ale nie potwierdza sprawności instalacji ani silnika |
| Silnik nie działa, lecz światło świeci | przełącznik biegów, płytka włącznika, wiązka, uzwojenie silnika, blokada wirnika | reakcję na każdy bieg, stan złączy i możliwość ręcznego obrócenia odłączonego wirnika | działające światło potwierdza doprowadzenie zasilania przynajmniej do części obwodów, ale nie wyklucza przerwy w torze silnika |
| Nie działa ani światło, ani wentylator | gniazdo, przewód sieciowy, zaciski, wspólne połączenie zasilania lub włącznik | inne urządzenie w gnieździe, przewód i widoczne połączenia po odłączeniu okapu | sprawne gniazdo nie oznacza jeszcze, że napięcie przechodzi przez przewód i połączenia wewnętrzne okapu |
| Działa tylko jeden bieg albo prędkości prawie się nie różnią | zużyte styki przełącznika, błędne połączenie, problem z odczepami uzwojenia, opory mechaniczne; w niektórych wykonaniach także kondensator silnika | przełącznik, wiązkę, wirnik i uzwojenia właściwego silnika | sama ciągłość uzwojeń nie wyklucza zwarcia międzyzwojowego ani usterki pojawiającej się po nagrzaniu |
| Silnik buczy, wolno rusza lub zatrzymuje się | ocierający albo zatłuszczony wirnik, zużyte łożyskowanie, uszkodzenie silnika; kondensator, jeżeli występuje w danym wykonaniu | swobodę obrotu po odłączeniu zasilania, ślady tarcia i dane silnika | ciężki obrót kieruje diagnostykę na mechanikę; swobodny obrót nie potwierdza sprawności elektrycznej napędu |
| Okap mocno drga lub grzechocze | zabrudzony, pęknięty lub niewyważony wirnik, poluzowane mocowanie, kontakt turbiny z obudową, luźny przewód wentylacyjny | wirnik, nakrętkę i mocowania obudowy oraz kanału | hałas zmieniający się po poruszeniu obudowy częściej wskazuje na mocowanie niż na samo uzwojenie silnika |
Okap pracuje, ale słabo usuwa opary
Najpierw ustal, czy OSC6711W działa jako wyciąg, czy jako pochłaniacz. Filtr węglowy jest potrzebny w trybie pochłaniacza, natomiast w trybie wyciągu stanowiłby dodatkowy opór i nie zastępuje drożnego przewodu odprowadzającego powietrze.
- Zdejmij filtr przeciwtłuszczowy i oceń, czy siatka nie jest oblepiona tłuszczem. Filtr aluminiowy należy regularnie myć łagodnym środkiem, a przed montażem dokładnie wysuszyć.
- Jeżeli okap pracuje jako pochłaniacz, oceń wiek i stan filtrów węglowych. Nasycony wkład może ograniczać przepływ i przestaje skutecznie neutralizować zapachy. Nie należy go myć, jeśli producent konkretnego filtra nie przewidział regeneracji.
- Przy pracy jako wyciąg sprawdź, czy przewód nie jest zgnieciony, nadmiernie zwężony, odłączony albo zablokowany. Liczne ostre kolana i mały przekrój zwiększają opory nawet przy sprawnym silniku.
- Zapewnij dopływ powietrza do kuchni. Jeżeli ciąg wyraźnie poprawia się po uchyleniu okna, przyczyną może być zbyt szczelne pomieszczenie lub niewłaściwa współpraca z wentylacją, a nie część okapu.
Brak poprawy po oczyszczeniu filtrów nie jest automatycznie dowodem uszkodzenia silnika. Trzeba jeszcze sprawdzić drożność instalacji, ustawienie trybu oraz stan wirnika.
Jak sprawdzić sterowanie i silnik?
Przed demontażem odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Po zdjęciu filtrów uzyskuje się dostęp do wnętrza obudowy, tabliczki znamionowej oraz części mocowań. Dostęp do płytki włącznika, wiązki i zespołu silnika wymaga następnie zdjęcia odpowiedniej osłony wewnętrznej; jej wykonanie i rodzaj mocowań mogą różnić się między seriami produkcyjnymi.
Kontrola bez podawania napięcia
- Obejrzyj konektory i przewody. Nadtopienie, luźny zacisk, korozja albo przewód przecięty przez krawędź obudowy mogą powodować pracę okresową lub brak wybranego biegu.
- Obróć wirnik ręką przy odłączonym zasilaniu. Powinien poruszać się bez ocierania o osłonę. Tłuszcz na osi, odkształcona turbina lub przesunięte mocowanie mogą obciążać silnik.
- Po odłączeniu przewodów od sprawdzanego elementu można zbadać ciągłość torów przełącznika. Każda pozycja robocza powinna łączyć zacisk wspólny z właściwym wyjściem, a pozycja wyłączona powinna obwód rozłączać. Układ pinów trzeba ustalić ze schematu, oznaczeń lub dokumentacji danego włącznika — nie wolno zakładać go na podstawie kolorów przewodów.
- Uzwojenia silnika można skontrolować omomierzem po całkowitym odłączeniu silnika od instalacji. Przerwa między zaciskiem wspólnym a jednym z odczepów może wskazywać na uszkodzenie uzwojenia lub zabezpieczenia termicznego. Sama obecność rezystancji nie potwierdza jednak, że silnik osiąga właściwe obroty pod obciążeniem.
- Jeżeli przy silniku znajduje się kondensator pracy, jego pojemność porównuje się z wartością nadrukowaną na obudowie, po bezpiecznym odłączeniu i rozładowaniu. Nie każdy wariant napędu ma identyczny kondensator, dlatego nie należy dobierać go według przypadkowej wartości z innego okapu.
Pomiar rezystancji względem metalowej obudowy zwykłym multimetrem może ujawnić wyraźne zwarcie, lecz nie zastępuje pomiaru rezystancji izolacji odpowiednim przyrządem. Nie potwierdza też bezpieczeństwa silnika w temperaturze roboczej.
Pomiary napięcia w pracującym okapie oraz badanie izolacji są czynnościami serwisowymi. Wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i właściwych przyrządów; nie są przeznaczone dla osoby bez przygotowania. Pomiar napięcia na wyjściu przełącznika może rozdzielić usterkę sterowania od usterki napędu, ale należy go wykonywać według schematu konkretnego wykonania.
Oświetlenie nie działa — co poza żarówką?

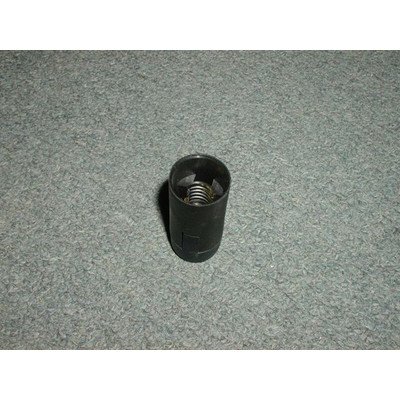

Jeżeli wentylator działa prawidłowo, zacznij od źródła światła. Zastosuj typ i parametry zgodne z oznaczeniem starej żarówki oraz oprawy; sam pasujący gwint nie wystarcza. W tej rodzinie części występuje oprawka E14, ale moc i rodzaj źródła światła należy potwierdzić dla konkretnego egzemplarza.
Gdy sprawna żarówka nadal nie świeci, skontroluj po odłączeniu zasilania:
- czy blaszki oprawki nie są wypalone lub skorodowane;
- czy przewody nie wysunęły się z konektorów;
- czy włącznik oświetlenia zamyka obwód;
- czy szybka i oprawa nie są zdeformowane od nadmiernej temperatury.
Czarny nalot, stopiony izolator albo luźne styki są podstawą do wymiany oprawki, nie tylko żarówki. Nie zwiększaj mocy źródła światła ponad wartość przewidzianą dla urządzenia.
Dostęp i wymiana części
- Odłącz zasilanie, zdejmij filtry i zabezpiecz płytę grzewczą przed spadającymi elementami.
- Zrób zdjęcia ułożenia przewodów oraz oznacz konektory przed ich rozłączeniem. Nie sugeruj się wyłącznie kolorem izolacji.
- Przy wymianie silnika sprawdź położenie wirnika, sposób osadzenia nakrętki oraz liczbę wyprowadzeń. Nakrętka turbiny może mieć kierunek odkręcania wynikający z konstrukcji napędu — użycie siły bez jego potwierdzenia może wyrwać metalową wkładkę z tworzywa.
- Oczyść powierzchnie współpracujące, lecz nie zalewaj silnika, przełączników ani konektorów środkiem odtłuszczającym.
- Po złożeniu sprawdź ręcznie, czy turbina nie dotyka obudowy. Zamontuj filtry przed normalnym użytkowaniem.
- Uruchom kolejno oświetlenie oraz wszystkie trzy biegi. Zwróć uwagę na zapach przegrzanej izolacji, iskrzenie, nietypowe drgania i różnice prędkości.
Jeżeli okap wyzwala zabezpieczenie instalacji, ma nadpalone przewody albo metalowa obudowa może znaleźć się pod napięciem, nie wykonuj kolejnych prób. Należy sprawdzić przewód ochronny, izolację i uszkodzony obwód odpowiednimi przyrządami.
Jak dobrać części do Amica OSC6711W 1060203?
Podstawą identyfikacji są model OSC6711W, kod wyrobu 1060203 oraz 14-cyfrowy numer fabryczny. Tabliczka znamionowa znajduje się wewnątrz obudowy okapu i jest dostępna po wyjęciu aluminiowego filtra. Kopia danych może znajdować się również w dokumentacji urządzenia.
Przy wyborze części porównaj także cechy właściwe dla danego elementu:

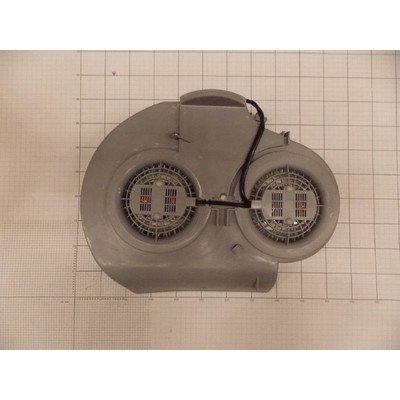

- silnik: kod części, liczba i układ wyprowadzeń, odczepy prędkości, mocowania oraz zgodny wirnik;
- wirnik: średnica, głębokość, kierunek łopatek, strona montażu i sposób osadzenia na osi;
- włącznik lub płytka sterowania: liczba przycisków, układ styków, złącza i położenie mocowań;
- oprawka i oświetlenie: typ trzonka, parametry elektryczne, sposób mocowania i odporność temperaturowa;
- filtr: kod producenta, wymiary, liczba wkładów i sposób zaczepienia;

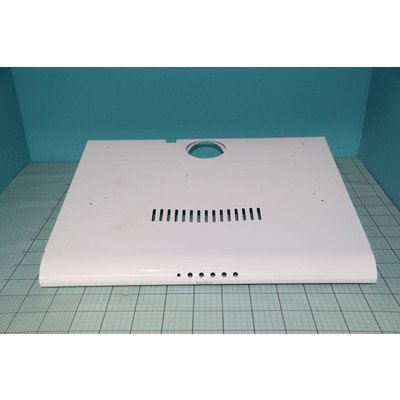

- elementy obudowy: szerokość, strona lewa lub prawa, kolor, rozmieszczenie zaczepów i otworów.
Do OSC6711W 1060203 katalogowo przypisany jest między innymi dwuelementowy filtr węglowy FWU 60/2, kod 1006865, przeznaczony do pracy w trybie pochłaniacza. Nie należy mylić go z filtrem FWU 60 o innym kształcie i wymiarach. Przed zamówieniem pozostałych podzespołów porównaj kod starej części i prześlij zdjęcie całej tabliczki znamionowej, jeśli oznaczenia nie są czytelne.
Jeżeli dane urządzenia nie odpowiadają kodowi 1060203, przejdź do kategorii okapów Amica o szerokości 60 cm i odszukaj właściwy wariant. Podobna biała obudowa lub oznaczenie OSC6711W bez pozostałych danych nie powinny być jedyną podstawą zakupu.
FAQ — części i naprawa Amica OSC6711W
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr tłuszczowy, nasycony filtr węglowy w trybie pochłaniacza, niedrożny przewód wyciągowy, zablokowany wylot oraz brak dopływu powietrza do kuchni. Silnik podejrzewa się mocniej, gdy wirnik obraca się zbyt wolno mimo drożnego przepływu i prawidłowego sterowania.
Dlaczego światło działa, a wentylator nie?
Oświetlenie ma niezależne sterowanie, dlatego taki objaw kieruje diagnostykę na przełącznik biegów, jego płytkę, wiązkę, połączenia silnika lub sam napęd. Nie potwierdza automatycznie uszkodzenia silnika.
Czy można sprawdzić silnik samym omomierzem?
Omomierz pozwala wykryć przerwę lub niektóre zwarcia, ale nie ocenia pełnej sprawności pod obciążeniem, stanu izolacji przy właściwym napięciu ani zwarć międzyzwojowych w każdych warunkach. Wynik należy porównać ze schematem i budową konkretnego silnika.
Czy filtr węglowy jest potrzebny, gdy okap jest podłączony do wentylacji?
Zwykle nie. Filtr węglowy stosuje się w trybie pochłaniacza, gdy powietrze wraca do pomieszczenia. W trybie wyciągu najważniejsze są filtr przeciwtłuszczowy oraz drożny przewód odprowadzający.
Jakie dane są potrzebne do dobrania części?
Podaj model OSC6711W, kod wyrobu 1060203 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy silniku, przełączniku lub elemencie obudowy warto dodatkowo przesłać zdjęcie starej części, jej kodu, złączy i mocowań.
Czy filtr FWU 60 i FWU 60/2 to ta sama część?
Nie. Są to różne warianty filtrów. Dla kodu wyrobu 1060203 katalogowo wskazany jest zestaw dwóch wkładów FWU 60/2 o kodzie 1006865. Nazwa „FWU 60” bez końcówki nie wystarcza do potwierdzenia zgodności.
