1060341 - OSC611W (OSC611W) Amica
Części do okapu Amica OSC611W o kodzie wyrobu 1060341 obejmują między innymi filtr, elementy dmuchawy, sterowanie, oświetlenie i przewody. Przed zakupem ustal, czy słabe pochłanianie, buczenie lub brak reakcji powoduje zabrudzony filtr, zablokowany wirnik czy usterka elektryczna. Zgodność części potwierdzaj pełnymi danymi z tabliczki znamionowej.
Amica OSC611W 1060341 – budowa i warianty pracy
OSC611W jest okapem uniwersalnym o szerokości 60 cm, z jednym silnikiem, trzema biegami, sterowaniem suwakowym i oddzielnym przełącznikiem oświetlenia. Może pracować jako wyciąg, odprowadzający powietrze do kanału wentylacyjnego, albo jako pochłaniacz, który oczyszcza powietrze i kieruje je z powrotem do kuchni.
Rozpoznanie wybranego trybu jest ważne podczas diagnostyki. W trybie wyciągu przewód o średnicy odpowiadającej wylotowi 120 mm powinien być drożny, a dźwignia zmiany trybu ustawiona w pozycji przewidzianej dla odprowadzania powietrza. W trybie pochłaniacza wylot jest zamknięty zaślepką, dźwignia znajduje się w drugim położeniu, a na filtrze przeciwtłuszczowym montowany jest filtr węglowy. Dla tego modelu wskazany jest filtr FWU 60.
Jak rozpoznać przyczynę usterki okapu
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Nasycony filtr przeciwtłuszczowy, niewłaściwe ustawienie trybu, zatkany lub zgnieciony przewód, zablokowany wirnik | Ustal tryb pracy, obejrzyj filtr, wylot, przewód i wirnik przy odłączonym zasilaniu | Drożny tor powietrza i swobodny wirnik kierują diagnostykę w stronę silnika lub jego sterowania; sam obrót wirnika ręką nie potwierdza pełnej sprawności silnika |
| Wentylator nie działa, lecz światło świeci | Przełącznik biegów, płytka włącznika, przewód silnika, uzwojenie lub zabezpieczenie silnika | Sprawdź połączenia i działanie styków przełącznika w poszczególnych pozycjach | Prawidłowe styki przełącznika nie wykluczają przerwy w przewodach ani usterki silnika |
| Nie działa ani wentylator, ani światło | Brak zasilania, uszkodzony przewód sieciowy, połączenie wejściowe lub wspólna część włącznika | Sprawdź gniazdo innym odbiornikiem, przewód, zaciski i ślady przegrzania | Brak ciągłości przewodu lub nadpalony zacisk wskazuje konkretny element do naprawy; sprawny przewód nie potwierdza obecności napięcia za przełącznikiem |
| Silnik buczy, ale wirnik nie rusza | Wirnik ociera o obudowę, jest zablokowany albo mechanizm silnika stawia nadmierny opór | Po odłączeniu urządzenia ostrożnie obróć wirnik i obejrzyj jego łopatki | Opór, ocieranie lub luz wskazują problem mechaniczny; swobodny obrót wymaga dalszej kontroli silnika i obwodu zasilającego |
| Okap hałasuje lub drży | Zabrudzony filtr, niewyważony albo pęknięty wirnik, luźna obudowa dmuchawy, ograniczony wylot | Obejrzyj filtr, mocowania, wirnik, kołnierz i przewód wentylacyjny | Rytmiczne tarcie zależne od obrotów przemawia za wirnikiem; szum powietrza i drgania przewodu mogą wynikać z ograniczonego przepływu |
| Nie działa oświetlenie, a wentylator pracuje | Przepalona żarówka, oprawka, przewód żarówki lub suwak światła | Po ostygnięciu lampy wyjmij ją i sprawdź ciągłość włókna oraz stan styków | Przerwane włókno potwierdza uszkodzenie żarówki; sprawna żarówka oznacza potrzebę kontroli oprawki, przewodów i przełącznika |
Gdy okap słabo pochłania zapachy
Najpierw ustal, czy urządzenie pracuje jako wyciąg, czy pochłaniacz. Filtr węglowy neutralizuje zapachy tylko w obiegu zamkniętym. Po nasyceniu nie odzyskuje sprawności przez zwykłe mycie i powinien zostać wymieniony. Instrukcja tej rodziny okapów przewiduje dla niego wymianę co najmniej raz na dwa miesiące, a przy intensywnym gotowaniu odpowiednio częściej.
Specyfikacja OSC611W wskazuje akrylowy filtr przeciwtłuszczowy. Takiego wkładu nie należy traktować jak metalowej kasety przeznaczonej do wielokrotnego mycia. Wymień go, gdy jest mocno nasycony, odkształcony, przerwany albo nie daje się prawidłowo zamocować drutami podtrzymującymi. Tłuszcz osadzony w filtrze i wnętrzu okapu ogranicza przepływ oraz zwiększa zagrożenie pożarem.
W trybie wyciągu brak poprawy po obsłudze filtra nie oznacza od razu uszkodzenia silnika. Sprawdź, czy:
- dźwignia wyboru trybu nie pozostała w pozycji pochłaniacza;
- nie założono niepotrzebnie filtra węglowego;
- przewód 120 mm nie jest zgnieciony, odłączony lub zatkany;
- zaślepka nie zamyka używanego otworu wylotowego;
- wirnik nie jest oblepiony tłuszczem i nie ociera o obudowę.
Kontrola przełącznika, przewodów i silnika
Przed pomiarem odłącz wtyczkę i upewnij się, że urządzenie nie może zostać przypadkowo włączone. Fotografuj położenie złączy przed ich rozłączeniem. Nie identyfikuj przewodów wyłącznie po kolorach – znaczenie zacisków należy ustalać według oznaczeń, przebiegu ścieżek lub schematu właściwego dla zamontowanej części.
Odizolowany od instalacji przełącznik można sprawdzić omomierzem lub funkcją ciągłości. Położenia 0, 1, 2 i 3 powinny powodować przewidywalne rozłączanie albo łączenie odpowiednich styków. Brak przejścia na jednym biegu przy poprawnym działaniu pozostałych wskazuje na zużyty styk lub mechanizm przełącznika. Taki pomiar nie sprawdza zachowania styków pod obciążeniem i nie wyklucza przerwy pomiędzy włącznikiem a silnikiem.
Uzwojenia silnika można kontrolować dopiero po odłączeniu jego złącza i ustaleniu funkcji zacisków. Między wspólnym zaciskiem a poszczególnymi odczepami biegów powinna występować skończona rezystancja. Wskazanie przerwy może oznaczać uszkodzenie uzwojenia, przewodu lub zabezpieczenia termicznego. Nie ma jednej prawidłowej wartości rezystancji dla wszystkich silników montowanych w okapach, dlatego wynik należy porównać z oznaczeniem konkretnego silnika lub dokumentacją jego wykonania.
Badanie izolacji uzwojeń względem dostępnych elementów konstrukcyjnych wymaga odpowiedniego miernika rezystancji izolacji. Zwykły multimetr nie wykrywa wszystkich uszkodzeń ujawniających się dopiero przy napięciu roboczym.
Pomiary pod napięciem oraz ingerencja w obwód sieciowy 230 V są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi i zabezpieczenia stanowiska. Nie wolno zasilać silnika prowizorycznymi przewodami ani mostkować przełącznika bez potwierdzonego schematu.
Jak dostać się do części

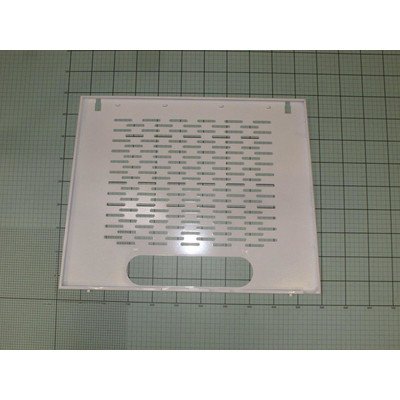

Dolna osłona jest utrzymywana zatrzaskami. Podczas ich zwalniania podtrzymuj osłonę ręką, aby nie spadła wraz z filtrem. Po jej zdjęciu można wyjąć druty podtrzymujące, filtr przeciwtłuszczowy i – w trybie pochłaniacza – ułożony na nim filtr węglowy. Uzyskuje się w ten sposób dostęp do żarówki oraz możliwość obejrzenia wirnika, obudowy dmuchawy i części przewodów.
Żarówkę wymieniaj po odłączeniu zasilania i całkowitym ostygnięciu. W OSC611W przewidziano oświetlenie o mocy 28 W, ale przed zakupem należy również sprawdzić oznaczenie na starej lampie i rodzaj jej trzonka. Do wykręcania można użyć suchej szmatki lub papieru, aby pewniej chwycić bańkę.
Dalszy demontaż silnika, wirnika lub zespołu włącznika zależy od wersji zamontowanego podzespołu. Przed odłączeniem przewodów wykonaj wyraźne zdjęcia, oznacz każde złącze i sprawdź sposób prowadzenia przewodu. Przy montażu wirnika trzeba zachować właściwą stronę, położenie na osi i element zabezpieczający. Źle osadzony wirnik może ocierać, powodować drgania albo uszkodzić obudowę dmuchawy.
Po naprawie najpierw sprawdź ręcznie, czy wirnik obraca się bez kolizji. Następnie zamontuj filtr i osłonę. Dopiero w kompletnym urządzeniu skontroluj oświetlenie oraz kolejno wszystkie trzy biegi, obserwując nietypowe dźwięki, zapach przegrzanej izolacji i nadmierne drgania.

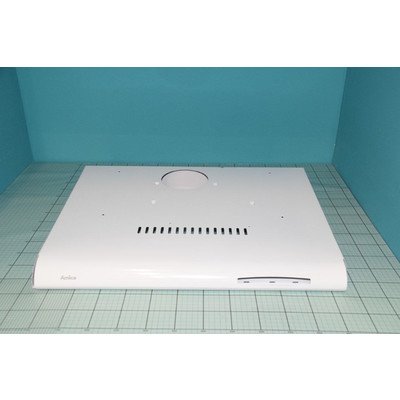

Dobór części do Amica OSC611W
Do identyfikacji urządzenia przygotuj:
- model OSC611W;
- kod wyrobu 1060341;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Sam napis OSC611W lub podobny wygląd części nie gwarantuje zgodności. W różnych wykonaniach mogą zmieniać się złącza, długości przewodów, mocowania, układ styków, profil wirnika albo sposób zabezpieczenia go na osi.
Przy doborze zwróć szczególną uwagę na:
- silnik dmuchawy – oznaczenie silnika, liczbę i układ przewodów, mocowanie oraz zgodność z wirnikiem;
- wirnik – średnicę, głębokość, kierunek łopatek, otwór osi i sposób blokowania;
- płytkę lub panel włącznika – rozmieszczenie styków, pozycje suwaków, zaczepy i kolor panelu;
- filtr – rodzaj materiału, wymiary, liczbę warstw i sposób mocowania;
- przewody – długość, przekrój, końcówki oraz przebieg w obudowie;
- kołnierz i zaślepkę – średnicę 120 mm i wybrany kierunek odprowadzania powietrza.
Jeżeli tabliczka wskazuje inny kod wyrobu, nie dobieraj części wyłącznie po nazwie OSC611W. Wróć do kategorii okapów Amica o szerokości 60 cm i wybierz stronę zgodną z pełnym oznaczeniem urządzenia.
FAQ – części i naprawa okapu Amica OSC611W
Dlaczego silnik okapu buczy, ale wirnik się nie obraca?
Najpierw przy odłączonym zasilaniu sprawdź, czy wirnik nie jest zablokowany, zdeformowany lub dociśnięty do obudowy. Jeżeli obraca się ciężko, problem jest mechaniczny. Swobodny ruch wirnika nie potwierdza sprawności silnika – potrzebna jest jeszcze kontrola przełącznika, przewodów i uzwojeń.
Czy w trybie wyciągu potrzebny jest filtr węglowy?
Nie. Filtr węglowy jest przeznaczony do pracy jako pochłaniacz, gdy oczyszczone powietrze wraca do pomieszczenia. W trybie wyciągu może niepotrzebnie zwiększać opór przepływu. Okap powinien być wtedy ustawiony na właściwy tryb i połączony z drożnym kanałem.
Czy filtr akrylowy w OSC611W można myć?
Specyfikacja tego modelu wskazuje akrylowy filtr przeciwtłuszczowy. Jest to wkład eksploatacyjny, który po nasyceniu lub uszkodzeniu należy wymienić. Instrukcje mycia dotyczą metalowych filtrów kasetowych i nie powinny być automatycznie stosowane do wkładu akrylowego.
Czy sprawny wirnik oznacza, że silnik jest dobry?
Nie. Oględziny i ręczne obracanie pozwalają wykryć tarcie, pęknięcie lub blokadę, lecz nie oceniają stanu uzwojeń ani pracy silnika pod obciążeniem. Silnik może mieć przerwę elektryczną lub tracić moment mimo swobodnego ruchu wirnika.
Jakie dane są potrzebne do zamówienia części?
Należy odczytać z tabliczki model OSC611W, kod wyrobu 1060341 i pełny 14-cyfrowy numer fabryczny. Dodatkowo warto podać oznaczenie wymontowanej części oraz przesłać zdjęcie jej złączy i mocowań.
